Conectores da placa de distribuição da GPU

Consulte esta seção para localizar os conectores na placa de distribuição de GPU.

Nota
A placa de distribuição da GPU pode ser diferente da ilustração desta seção.
Dois tipos de placa de distribuição da GPU são suportados no Modelo de GPU 4-DW e no Modelo de GPU 8-DW:

Placa de distribuição da GPU direta

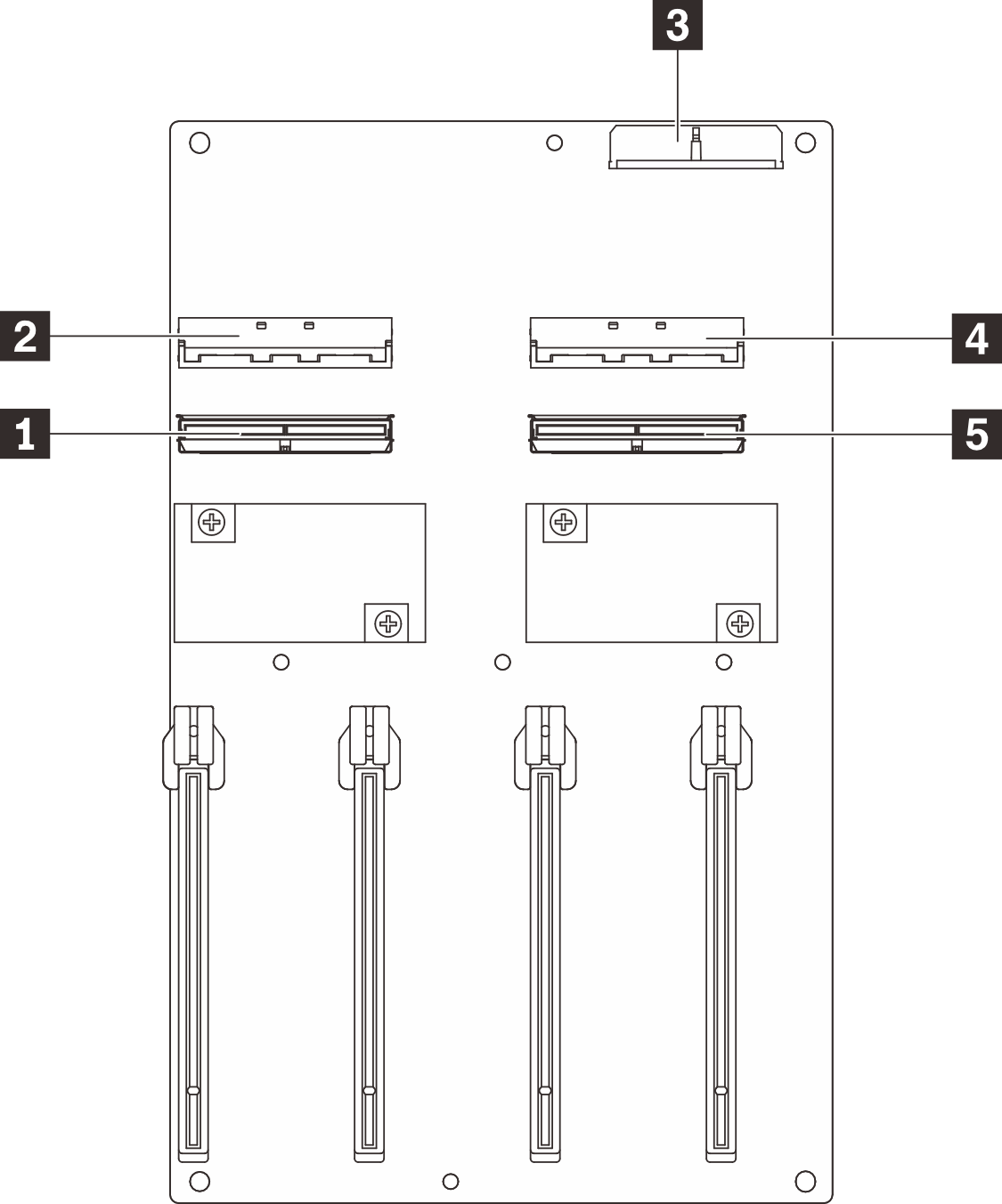

Figura 1. Conectores Placa de distribuição da GPU direta
Placa de distribuição da GPU direta connectors
1 Slots PCIe 1 a 4 para adaptadores de GPU3 Conector de energia
2 Conectores MCIO A a D

Placa de distribuição de GPU comutada

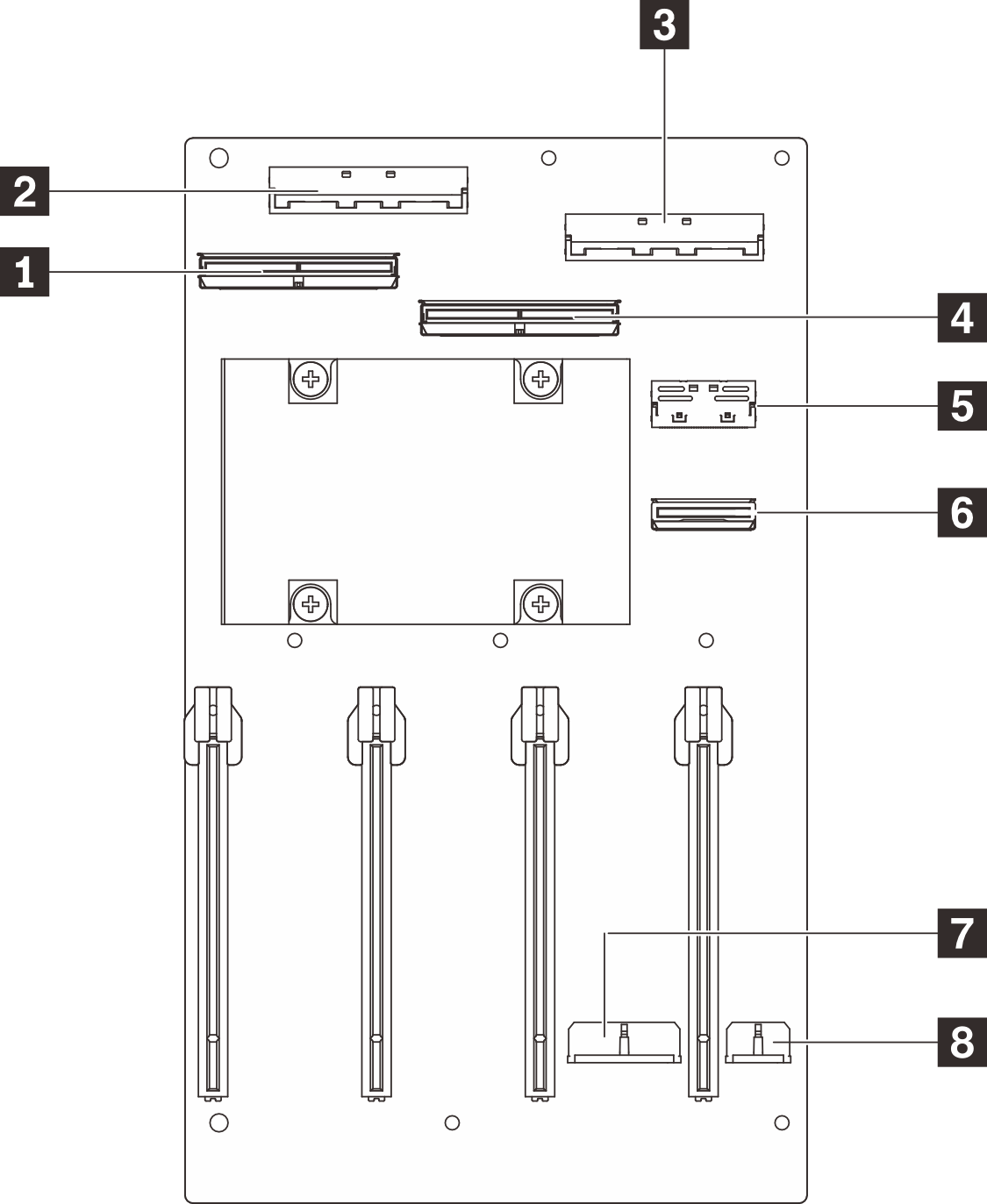

Figura 2. Conectores Placa de distribuição de GPU comutada
Placa de distribuição de GPU comutada connectors
1 Slots PCIe 1 a 4 para adaptadores de GPU3 Conector de energia 1
2 Conectores MCIO A a F4 Conector de energia 2
