GPU 분배 보드 커넥터

이 섹션을 참조하여 GPU 분배 보드에서 커넥터를 찾으십시오.

GPU 분배 보드는 이 섹션의 그림과 다를 수 있습니다.
GPU 분배 보드에는 세 가지 유형이 있습니다.

다이렉트 GPU 분배 보드

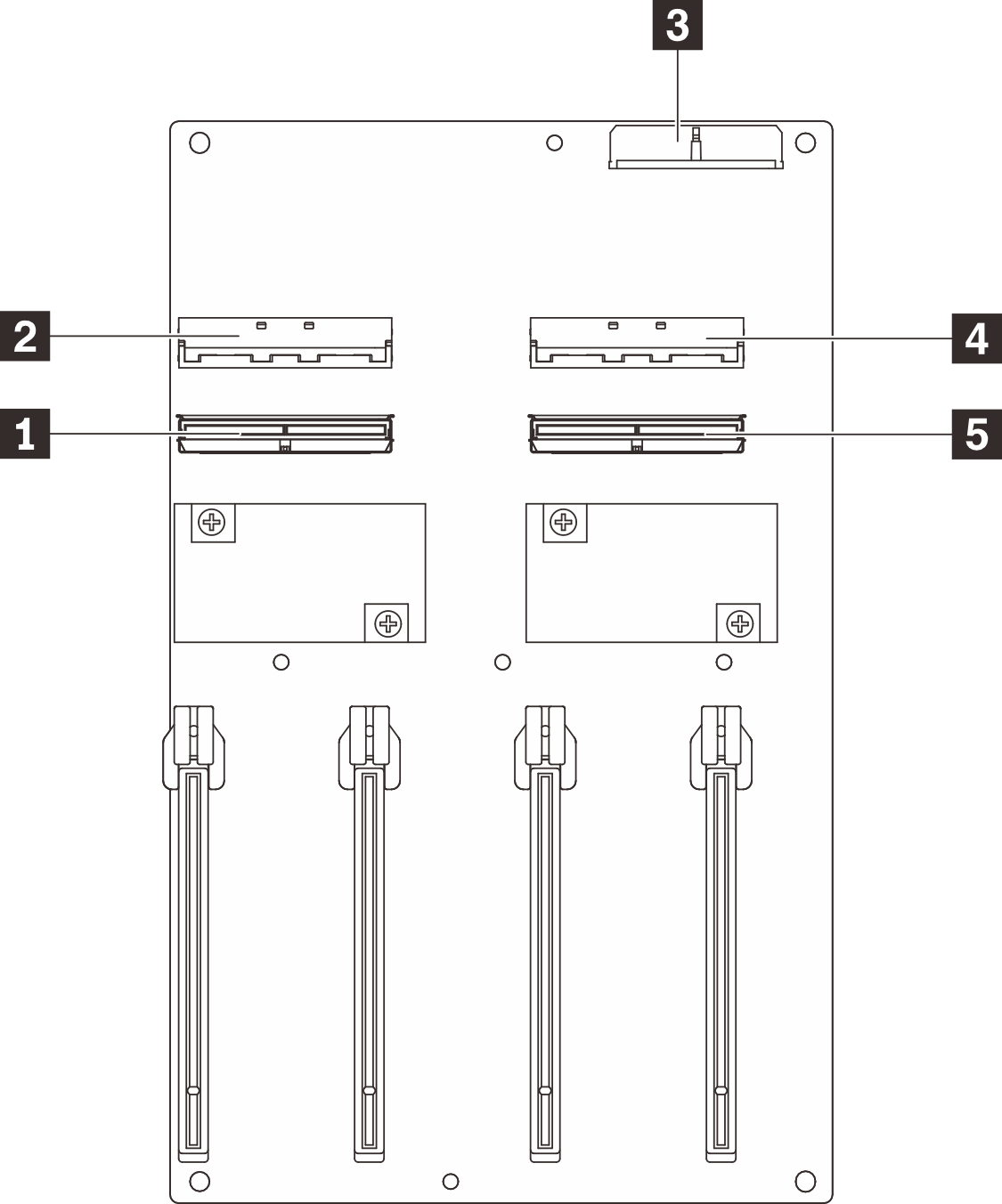

그림 1. 다이렉트 GPU 분배 보드 커넥터
Direct GPU distribution board connectors
1 MCIO 커넥터 D4 MCIO 커넥터 A
2 MCIO 커넥터 C5 MCIO 커넥터 B
3 전원 커넥터

전환된 GPU 분배 보드

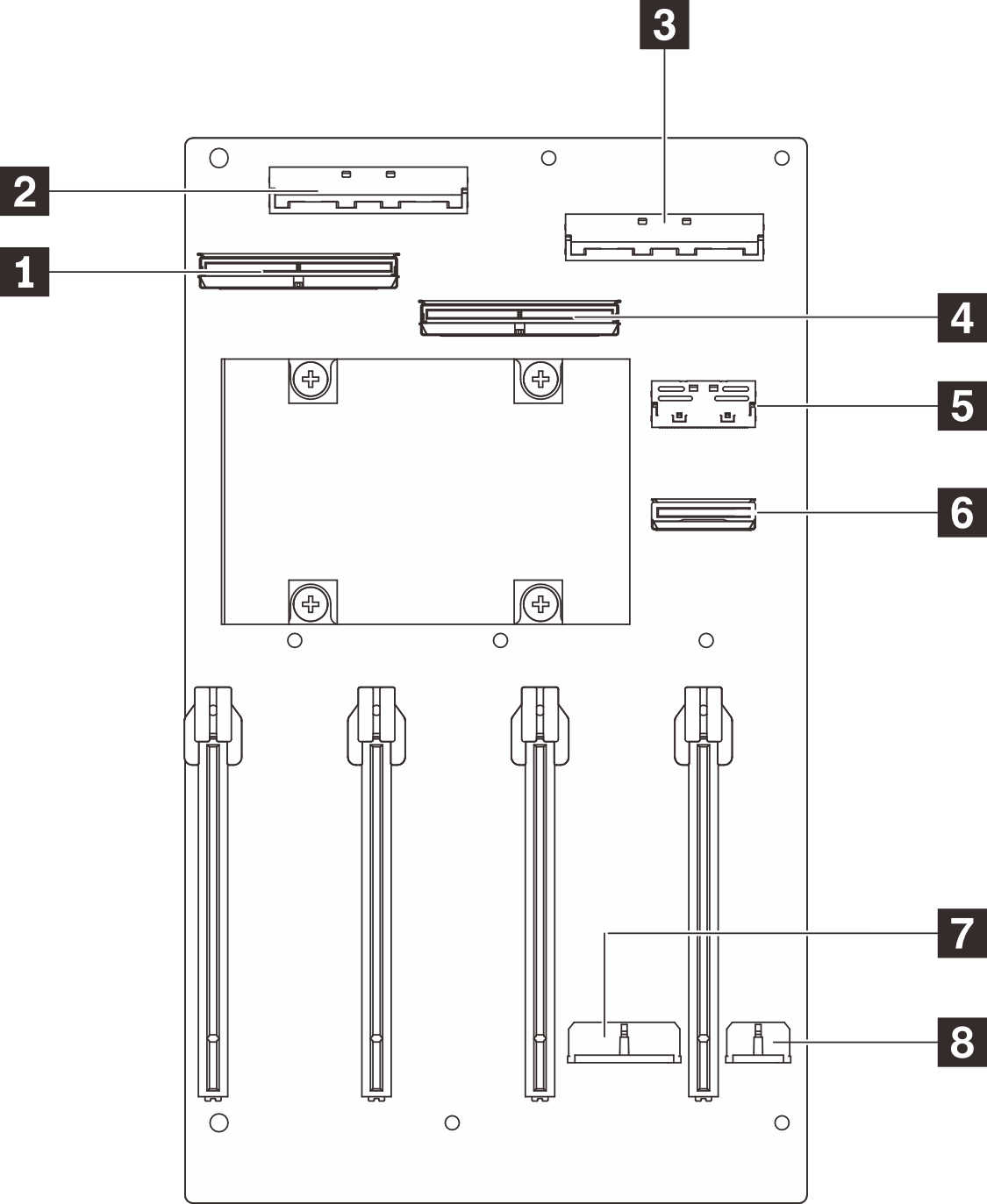

그림 2. 전환된 GPU 분배 보드 커넥터
Switched GPU distribution board connectors
1 MCIO 커넥터 A5 MCIO 커넥터 E
2 MCIO 커넥터 C6 MCIO 커넥터 F
3 MCIO 커넥터 D7 전원 커넥터 1
4 MCIO 커넥터 B8 전원 커넥터 2
