Разъемы платы распределения питания графического процессора
В этом разделе представлены сведения о расположении разъемов на плате распределения питания графического процессора.
Прим.
Плата распределения питания графического процессора может выглядеть иначе, чем на рисунке в данном разделе.
Модели с графическими процессорами 4-DW и Модели с графическими процессорами 8-DW поддерживают два типа платы распределения питания графического процессора:
Плата прямого распределения питания графического процессора

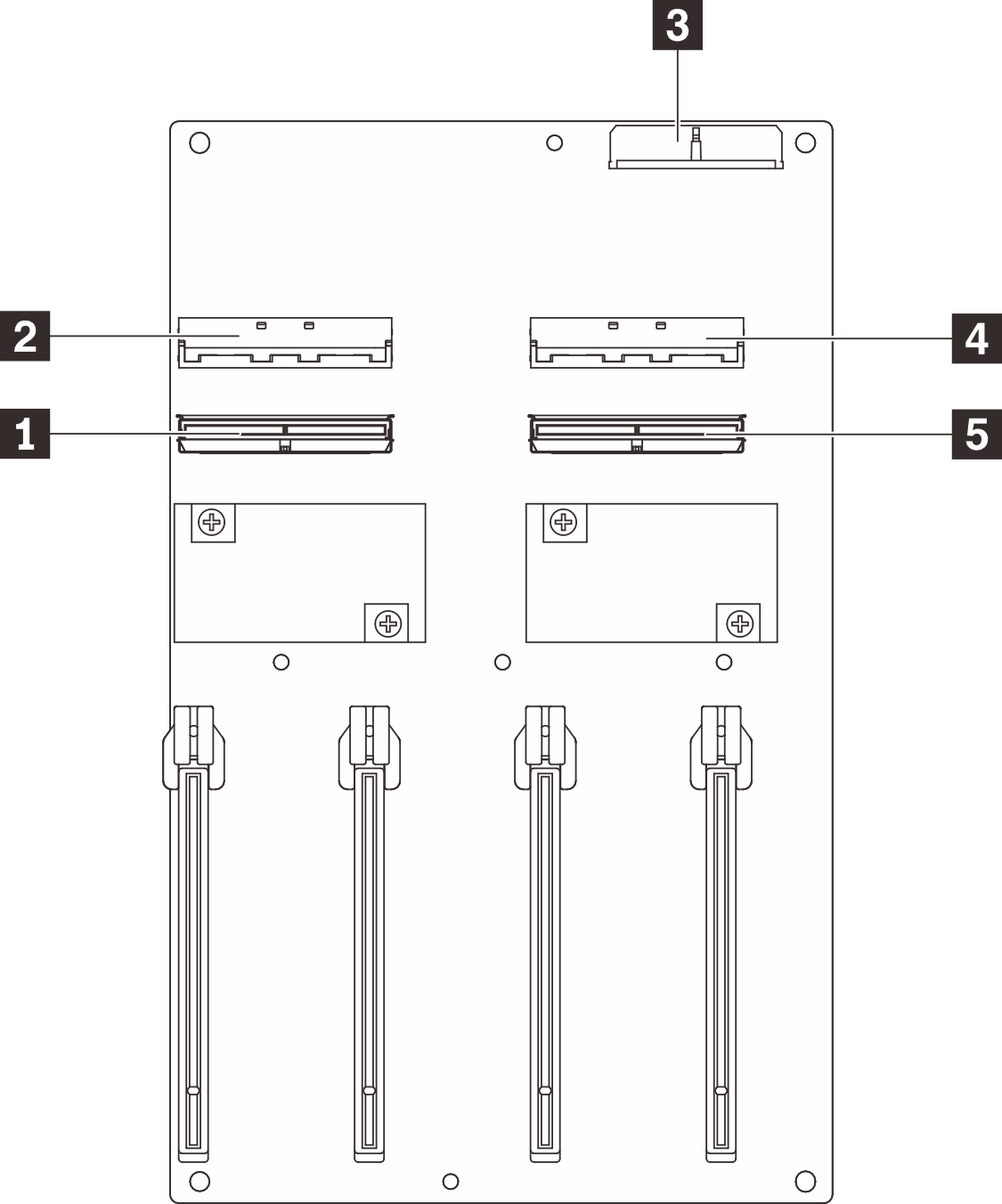

Рис. 1. Разъемы компонента «Плата прямого распределения питания графического процессора»
| 1 Гнезда PCIe 1–4 для адаптеров графических процессоров | 3 Разъем питания |
| 2 Разъемы MCIO A–D |
Плата распределения питания графического процессора с переключением

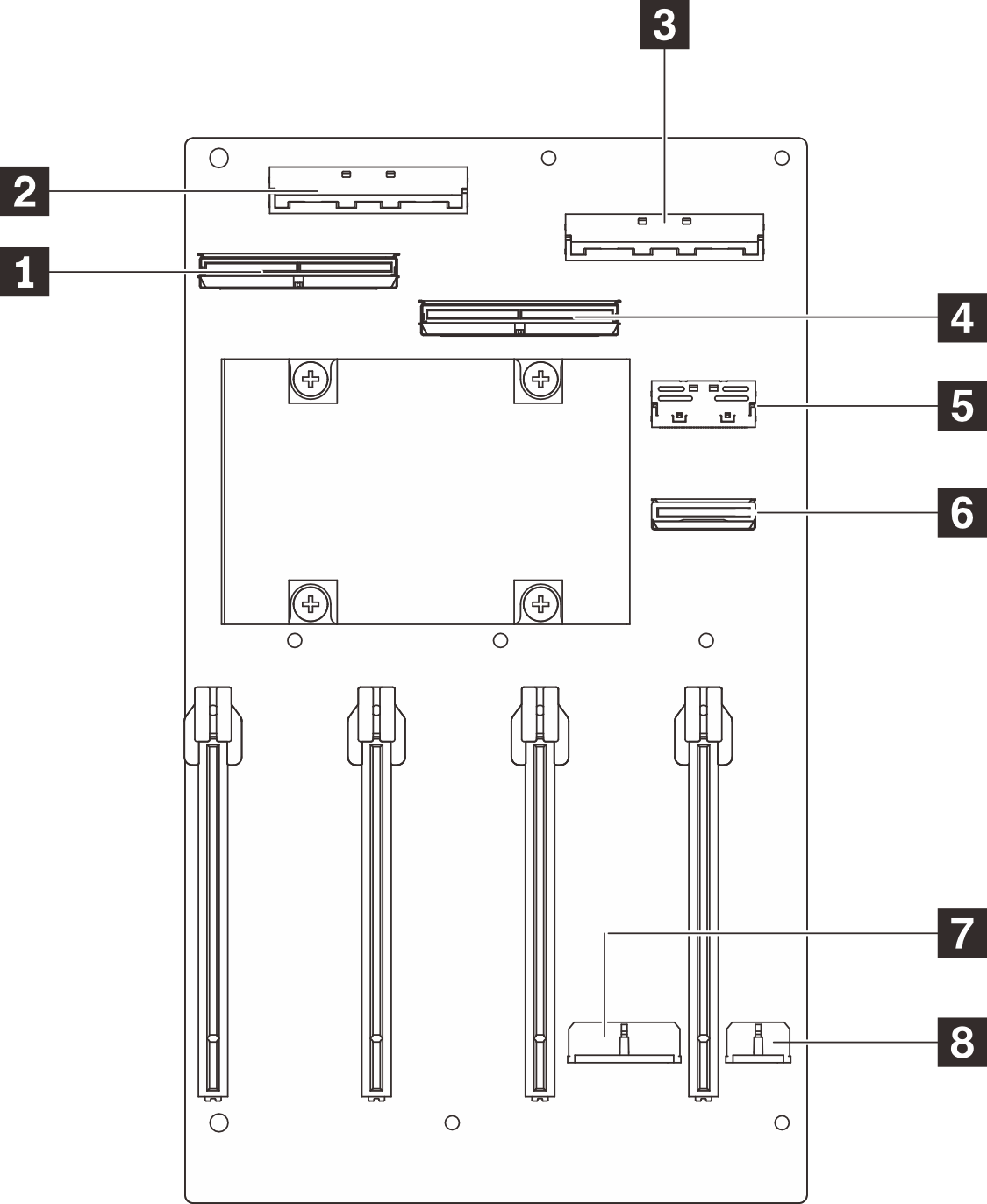

Рис. 2. Разъемы компонента «Плата распределения питания графического процессора с переключением»
| 1 Гнезда PCIe 1–4 для адаптеров графических процессоров | 3 Разъем питания 1 |
| 2 Разъемы MCIO A–F | 4 Разъем питания 2 |
