GPU 分電盤コネクター

GPU 分電盤のコネクターの位置を確認するには、このセクションを参照してください。

GPU 分電盤は、このセクションの図とは異なる場合があります。
GPU 分電盤には 3 つのタイプがあります。

ダイレクト GPU 分電盤

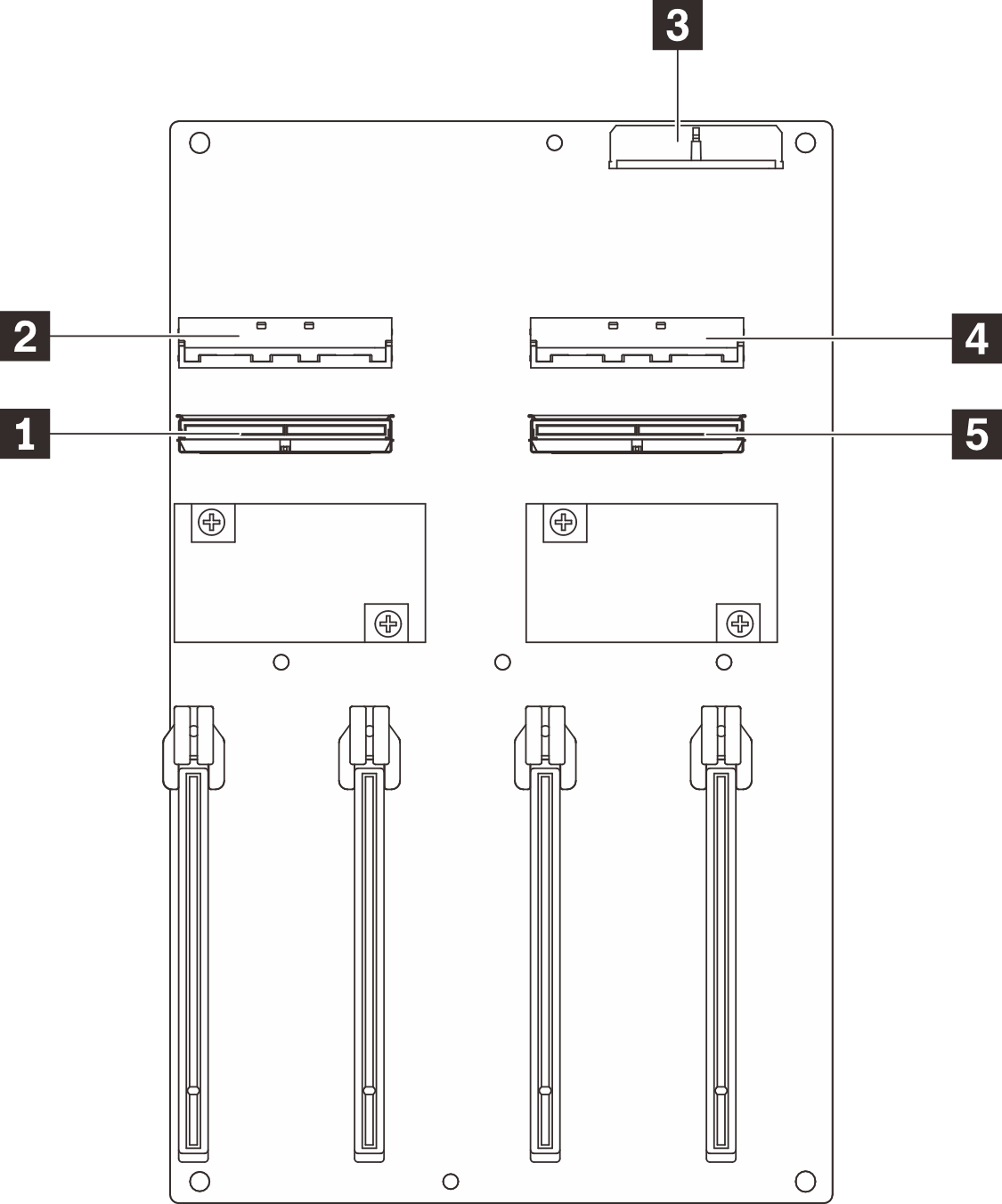

図 1. ダイレクト GPU 分電盤コネクター
Direct GPU distribution board connectors
1 MCIO コネクター D4 MCIO コネクター A
2 MCIO コネクター C5 MCIO コネクター B
3 電源コネクター

切り替え GPU 分電盤

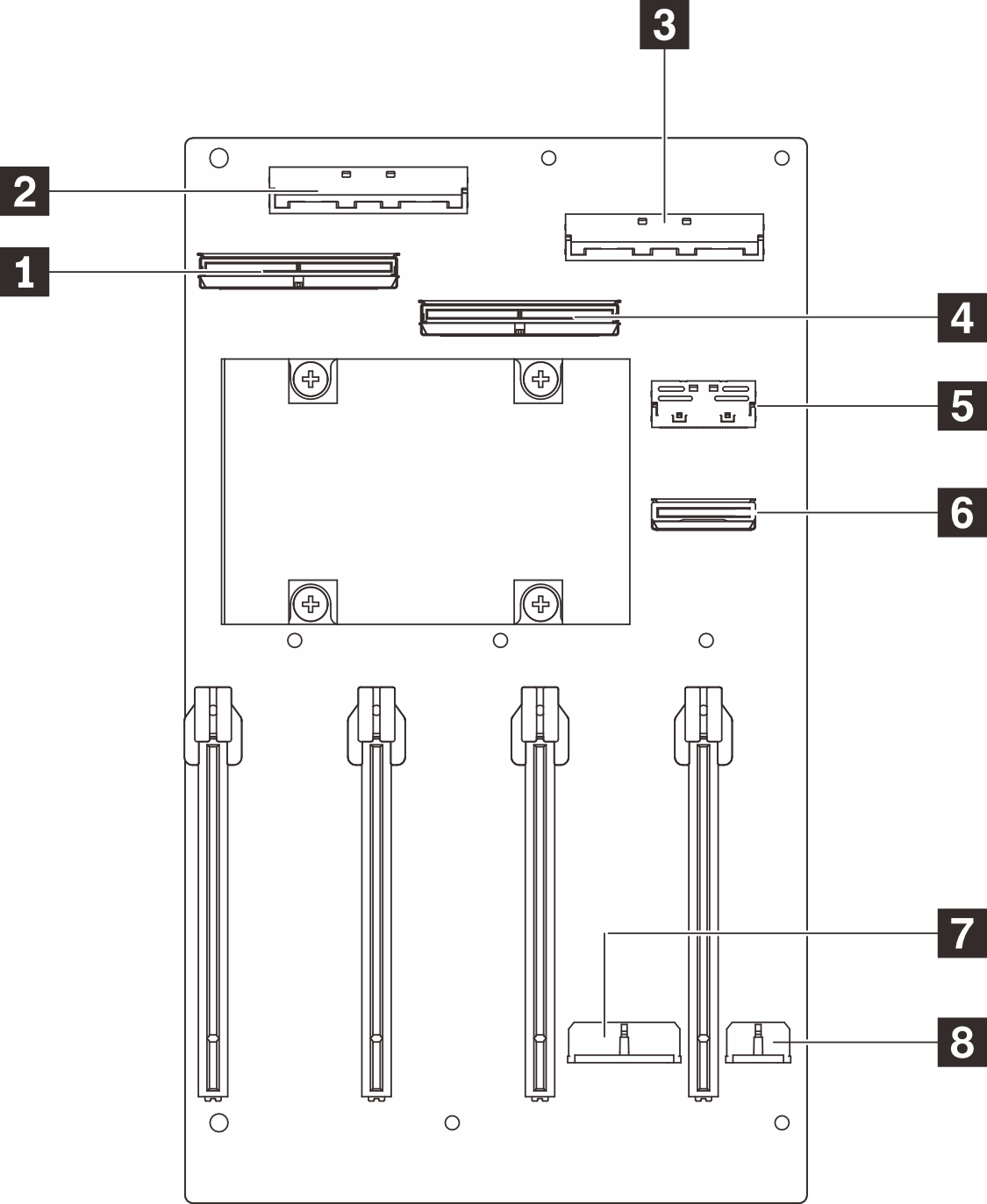

図 2. 切り替え GPU 分電盤コネクター
Switched GPU distribution board connectors
1 MCIO コネクター A5 MCIO コネクター E
2 MCIO コネクター C6 MCIO コネクター F
3 MCIO コネクター D7 電源コネクター 1
4 MCIO コネクター B8 電源コネクター 2
