Laufwerkhalterung entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um die Laufwerkhalterung zu entfernen. Der Vorgang muss von einem qualifizierten Kundendiensttechniker ausgeführt werden.

Vorgehensweise

1. Bereiten Sie diese Aufgabe vor.
   1. Ziehen Sie das System-Shuttle bis zum Anschlag.
      1. Drücken Sie auf die zwei blauen Entriegelungshebel.
      2. Drehen Sie die beiden Lösehebel, bis sie senkrecht zum Shuttle stehen.
      3. Ziehen Sie das Shuttle bis zum Anschlag nach vorne.
         Wichtig

         Um Beschädigungen zu vermeiden, drücken Sie die beiden Lösehebel zurück und stellen Sie sicher, dass sie einrasten, nachdem Sie das System-Shuttle bis zu seinem Anschlag bewegt haben.
         Abbildung 1. Ziehen des System-Shuttles bis zum Anschlag


   2. Entfernen Sie den FIO/PCI-Rahmen. Siehe FIO/PCI-Rahmen entfernen.
   3. Entfernen Sie die integrierte Diagnoseanzeige. Siehe Integrierte Diagnoseanzeige entfernen.
   4. Entfernen Sie alle 2,5‑Zoll-Hot-Swap-Laufwerke und Abdeckblenden der Laufwerkpositionen (sofern vorhanden) aus den Laufwerkpositionen. Siehe 2,5-Zoll-Hot-Swap-Laufwerk entfernen.
   5. Trennen Sie alle Kabel von der Rückwandplatine für 2,5‑Zoll-Laufwerke.
2. Entfernen Sie die Laufwerkhalterung.
   1. Lösen Sie die beiden mit E markierten Schrauben auf beiden Seiten des System-Shuttles sowie die sieben Schrauben an der Laufwerkhalterung.
   2. Halten Sie die Laufwerkhalterung an den Fingermulden (1) und schieben Sie sie nach vorne, um sie aus dem System-Shuttle zu entfernen.

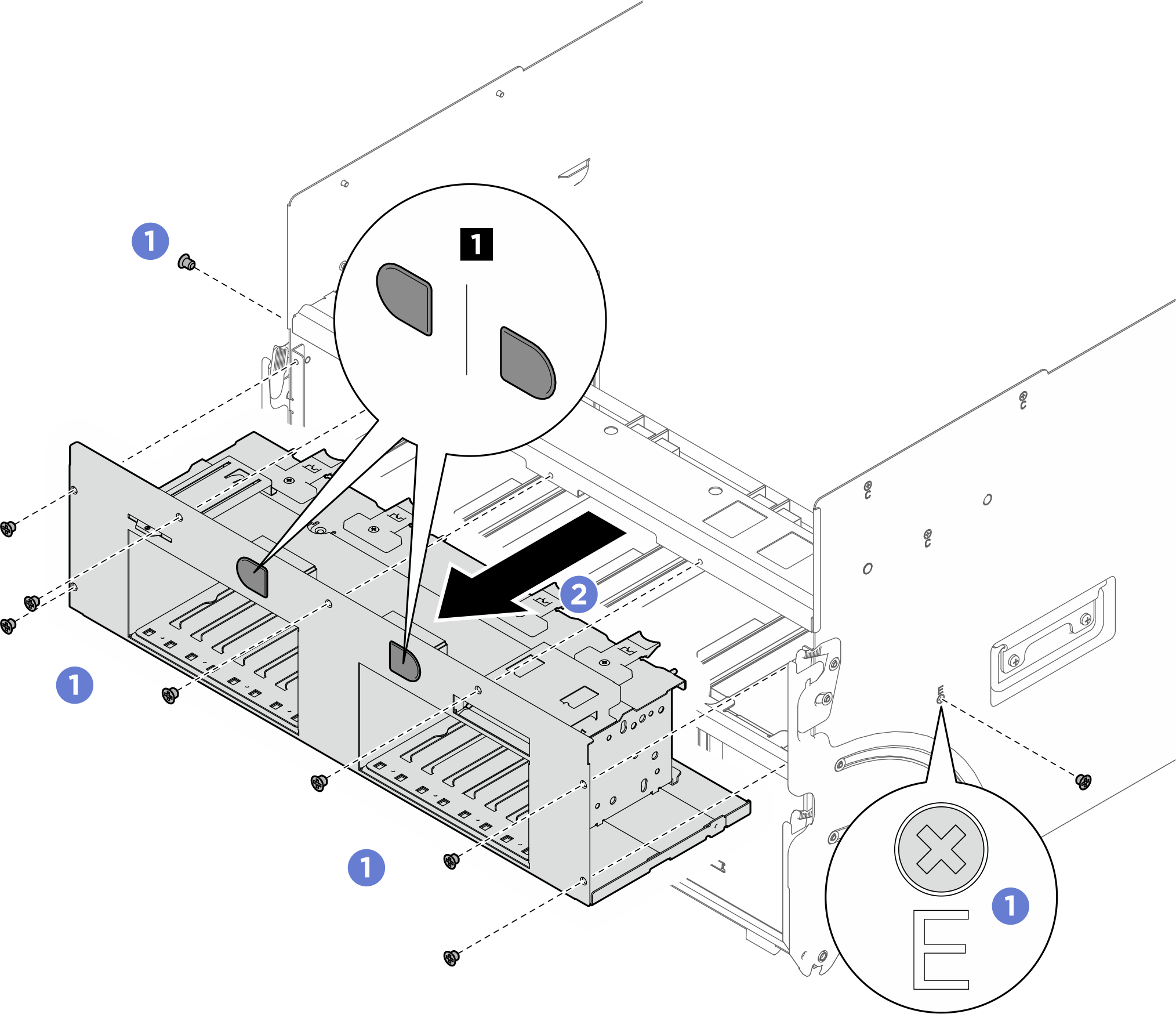

   Abbildung 2. Entfernen der Laufwerkhalterung
