드라이브 케이지 제거

이 섹션의 지침에 따라 드라이브 케이지를 제거하십시오. 이 절차는 숙련된 기술자가 수행해야 합니다.

절차

1. 이 작업을 준비하십시오.
   1. 시스템 셔틀을 정지 위치로 당기십시오.
      1. 파란색 해제 래치 2개를 누릅니다.
      2. 셔틀에 수직이 될 때까지 두 개의 해제 레버를 돌리십시오.
      3. 셔틀이 멈출 때까지 앞으로 당깁니다.
         중요사항

         손상을 방지하려면 시스템 셔틀을 정지 위치로 확장한 후 해제 레버 2개를 뒤로 밀어 제자리에 고정되도록 하십시오.
         그림 1. 시스템 셔틀을 정지 위치로 당기기


   2. FIO/PCI 케이지를 제거합니다. FIO/PCI 케이지 제거의 내용을 참조하십시오.
   3. 내장형 진단 패널을 제거하십시오. 내장형 진단 패널 제거의 내용을 참조하십시오.
   4. 드라이브 베이에서 모든 2.5인치 핫 스왑 드라이브와 드라이브 베이 필러(해당하는 경우)를 제거합니다. 2.5인치 핫 스왑 드라이브 제거의 내용을 참조하십시오.
   5. 2.5인치 드라이브 백플레인에서 모든 케이블을 분리합니다.

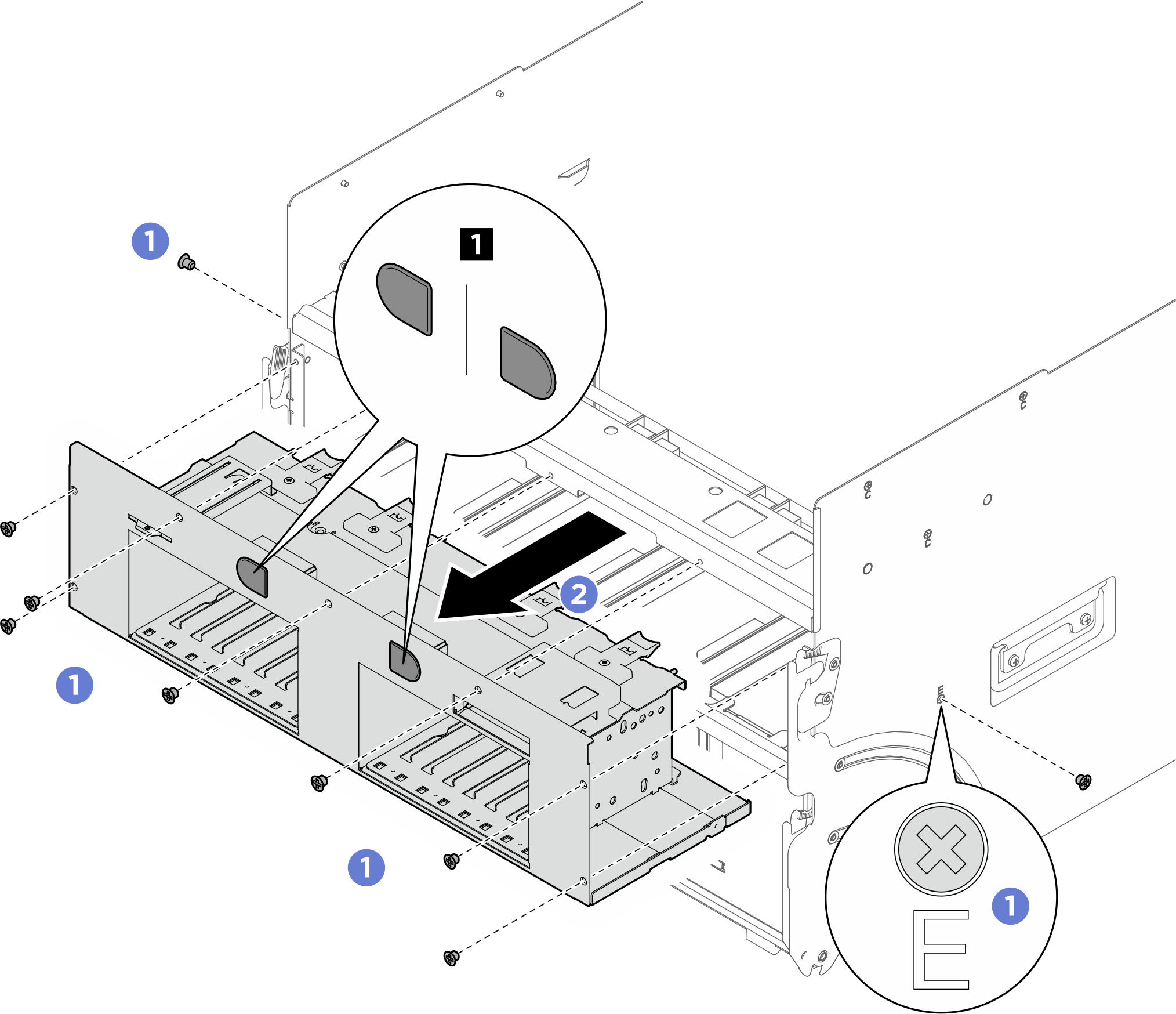

2. 드라이브 케이지를 제거하십시오.
   1. 시스템 셔틀의 양쪽에 E로 표시된 나사 2개와 드라이브 케이지에 있는 나사 7개를 푸십시오.
   2. 드라이브 케이지의 손가락 홈(1)을 잡고 앞으로 밀어 시스템 셔틀에서 제거합니다.
   그림 2. 드라이브 케이지 제거
