Retrait du boîtier d'unités de disque dur

Suivez les instructions de cette section pour retirer le boîtier d’unités. La procédure doit être exécutée par un technicien qualifié.

Procédure

1. Préparez-vous à cette tâche.
   1. Tirez la navette système jusqu’à la position d’arrêt.
      1. Appuyez sur les deux loquets de déblocage bleus.
      2. Faites pivoter les deux leviers de déverrouillage jusqu’à ce qu’ils soient perpendiculaires à la navette.
      3. Tirez la navette vers l’avant jusqu’à la butée.
         Important

         Afin d’éviter d’infliger tout dommage, poussez les deux leviers de déverrouillage vers l’arrière. Assurez-vous qu’ils s’enclenchent bien en place une fois la navette système tirée jusqu’à sa position d’arrêt.
         Figure 1. Mise en place (en tirant) de la navette système en position d’arrêt


   2. Retirez le boîtier FIO/PCI. Voir Retrait du boîtier FIO/PCI.
   3. Retirez le panneau de diagnostics intégré. Voir Retrait du panneau de diagnostics intégré.
   4. Retirez l’ensemble des unités remplaçables à chaud 2,5 pouces et des obturateurs de la baie d’unité (le cas échéant) des baies d’unité. Voir Retrait d'une unité remplaçable à chaud de 2,5 pouces.
   5. Débranchez tous les câbles du fond de panier d’unité de 2,5 pouces.
2. Retirez le boîtier d’unités de disque dur.
   1. Dévissez les deux vis accompagnées de l’inscription E de chaque côté de la navette système, ainsi que les sept vis du boîtier d’unités.
   2. Saisissez le boîtier d’unités par les encoches pour les doigts (1). Ensuite, faites-le coulisser pour le retirer de la navette système.

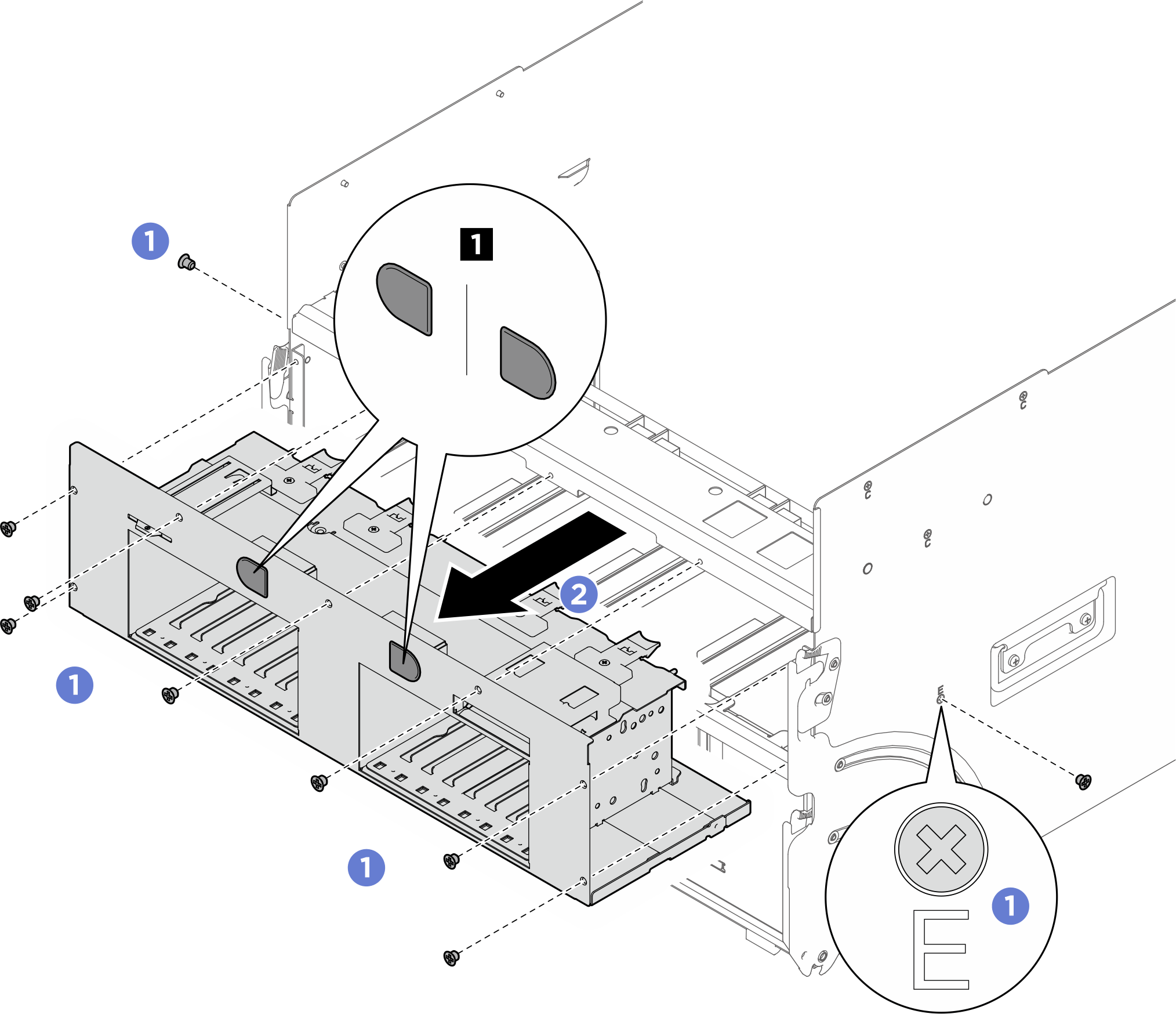

   Figure 2. Retrait du boîtier d’unités de disque dur
