ドライブ・ケージの取り外し

ドライブ・ケージを取り外すには、このセクションの説明に従ってください。この手順は、トレーニングを受けた技術者が行う必要があります。

このタスクについて

重要

手順

  1. このタスクの準備をします。
    1. システム・シャトルを停止位置まで引きます。
      1. 青色の 2 つのリリース・ラッチを押します。
      2. シャトルに対して垂直になるまで 2 つのリリース・レバーを回転させます。
      3. シャトルが止まるまで前方に引きます。
        重要
        損傷を避けるため、2 つのリリース・レバーを後方に押し、システム・シャトルを停止位置まで伸ばした後、それらが所定の位置にロックされていることを確認します。
        図 1. システム・シャトルを停止位置まで引く
        Pulling the system shuttle to the stop position
    2. FIO/PCI ケージを取り外します。FIO/PCI ケージの取り外しを参照してください。
    3. 内蔵診断パネルを取り外します。内蔵診断パネルの取り外しを参照してください。
    4. すべての 2.5 インチ・ホット・スワップ・ドライブおよびドライブ・ベイ・フィラー (該当する場合) をドライブ・ベイから取り外します。2.5 インチ・ホット・スワップ・ドライブの取り外しを参照してください。
    5. 2.5 インチ ドライブ・バックプレーンからすべてのケーブルを外します。
  2. ドライブ・ケージを取り外します。
    1. システム・シャトルの両側にある E とマークされた 2 本のねじと、ドライブ・ケージにある 7 本のねじを緩めます。
    2. 指のくぼみ (1) でドライブ・ケージを持ち、前方にスライドさせてシステム・シャトルから取り外します。

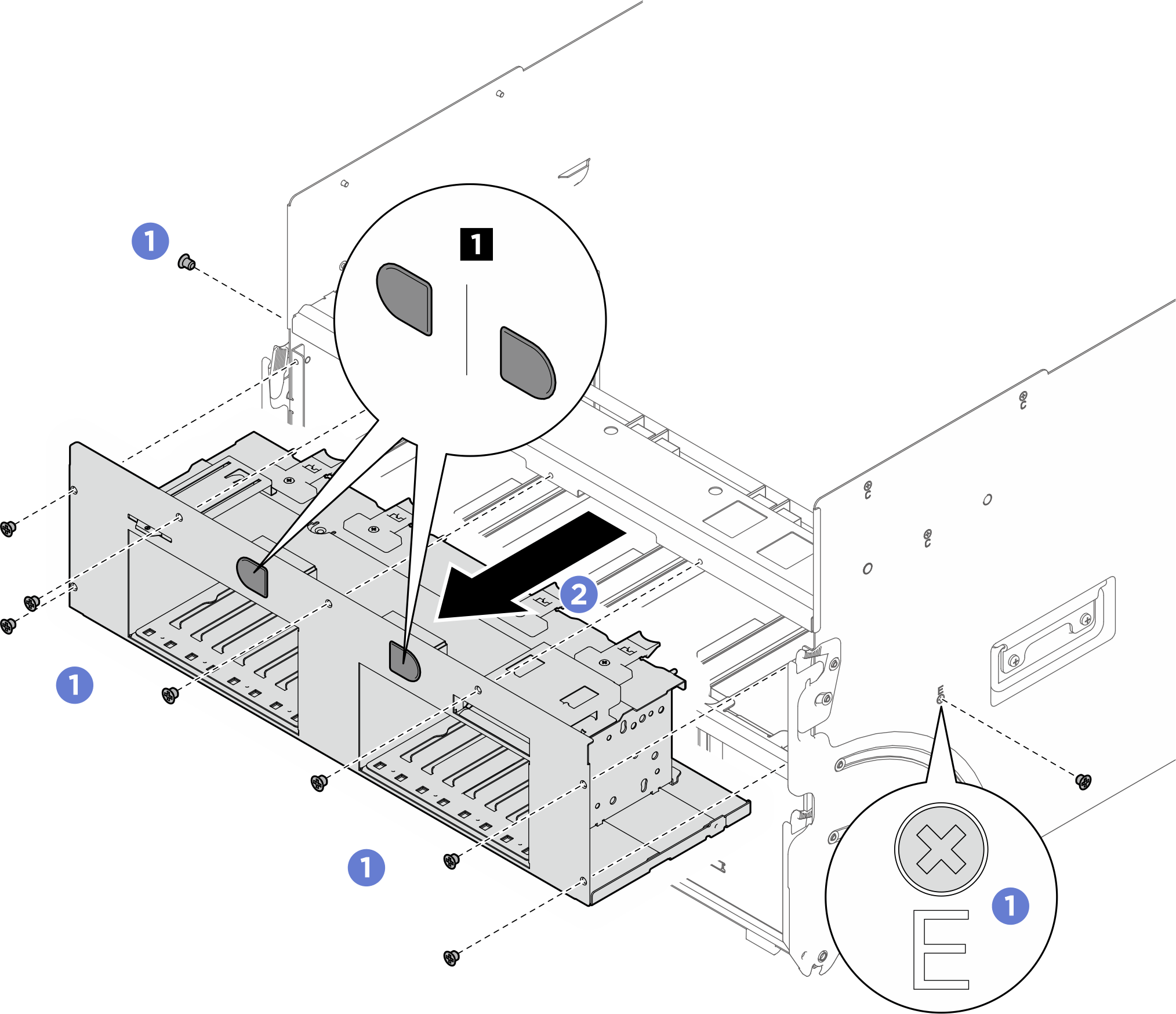

    図 2. ドライブ・ケージ・アセンブリーの取り外し
    Drive cage removal

完了したら

コンポーネントまたはオプション装置を返却するよう指示された場合は、すべての梱包上の指示に従い、提供された配送用の梱包材がある場合はそれを使用してください。
