ドライブ・ケージの取り付け
ドライブ・ケージを取り付けるには、このセクションの説明に従ってください。この手順は、トレーニングを受けた技術者が行う必要があります。
このタスクについて
重要
- 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。
- コンポーネントが入っている帯電防止パッケージを、サーバーの塗装されていない金属面に接触させます。次に、それをパッケージから取り出し、帯電防止板の上に置きます。
手順
ドライブ・ケージをシステム・シャトルの前面の開口部に合わせ、シャトルに押し込みます。

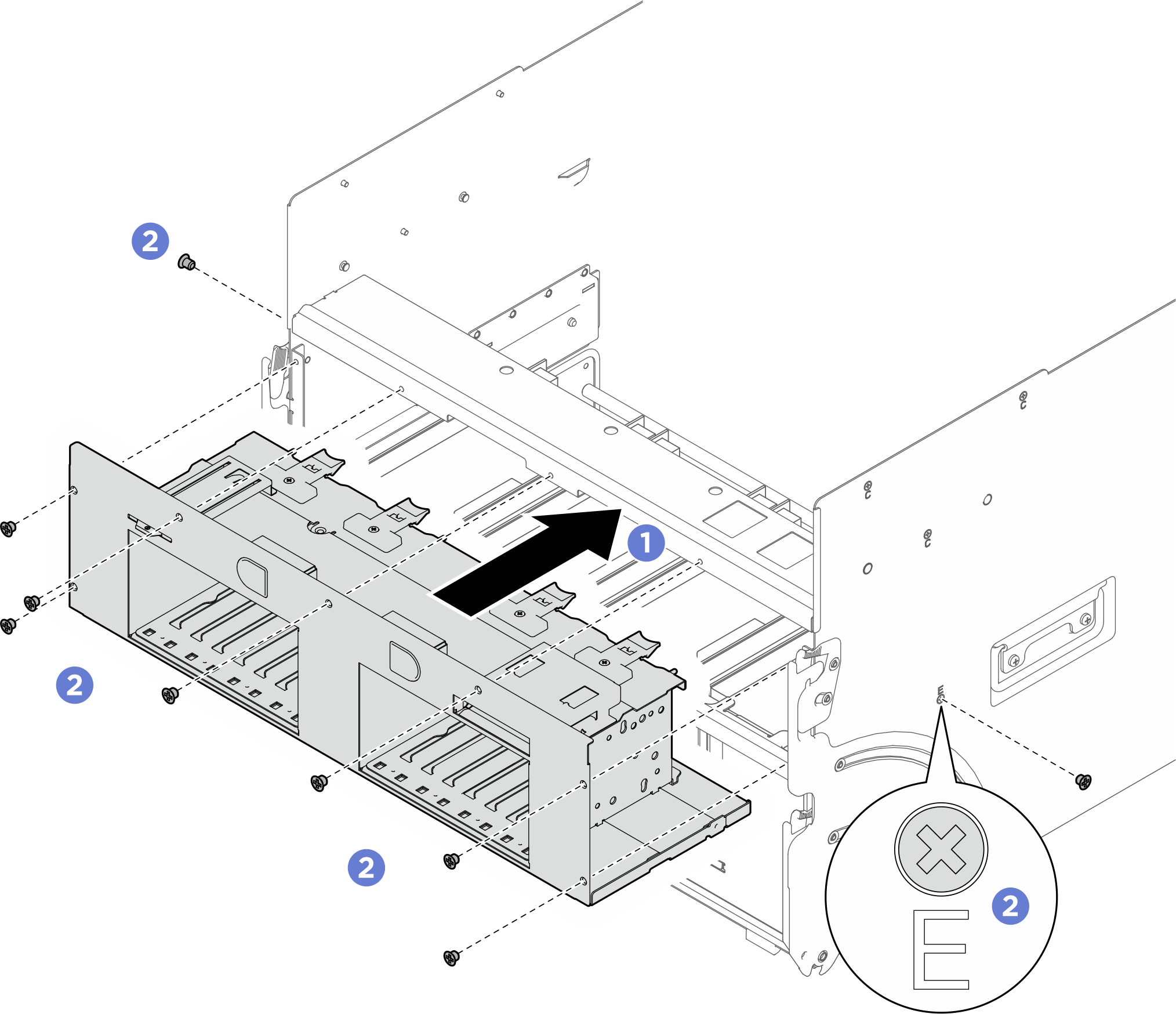

システム・シャトルの両側にある E でマークされた 2 つのねじ穴と、ドライブ・ケージにある 7 つのねじ穴の位置を確認し、9 本のねじを締めてドライブ・ケージを固定します。図 1. ドライブ・ケージの取り付け
完了したら
- すべての 2.5 インチ ホット・スワップ・ドライブまたはドライブ・ベイ・フィラー (搭載されている場合) をドライブ・ベイに再度取り付けます。2.5 インチ・ホット・スワップ・ドライブの取り付け
- 内蔵診断パネルを再度取り付けます。内蔵診断パネルの取り付けを参照してください。
- FIO/PCI ケージを再度取り付けます。FIO/PCI ケージの取り付けを参照してください。
- システム・シャトルをシャーシに完全に押し込みます。
- シャトルの両側にある 2 つのロック・ラッチを持ち上げます。
- シャトルをシャーシにスライドさせます。
シャトルをシャーシに完全に押し込みます。
2 つのリリース・レバーを所定の位置にロックされるまで回転させます。
図 2. システム・シャトルの取り付け
- 部品交換を完了します。部品交換の完了を参照してください。
