Installazione del telaio unità
Seguire le istruzioni riportate in questa sezione per installare il telaio unità. La procedura deve essere eseguita da un tecnico qualificato.
Informazioni su questa attività
Attenzione
- Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.
- Mettere in contatto l'involucro antistatico contenente il componente con qualsiasi superficie metallica non verniciata del server, quindi rimuoverlo dall'involucro e posizionarlo su una superficie antistatica.
Procedura

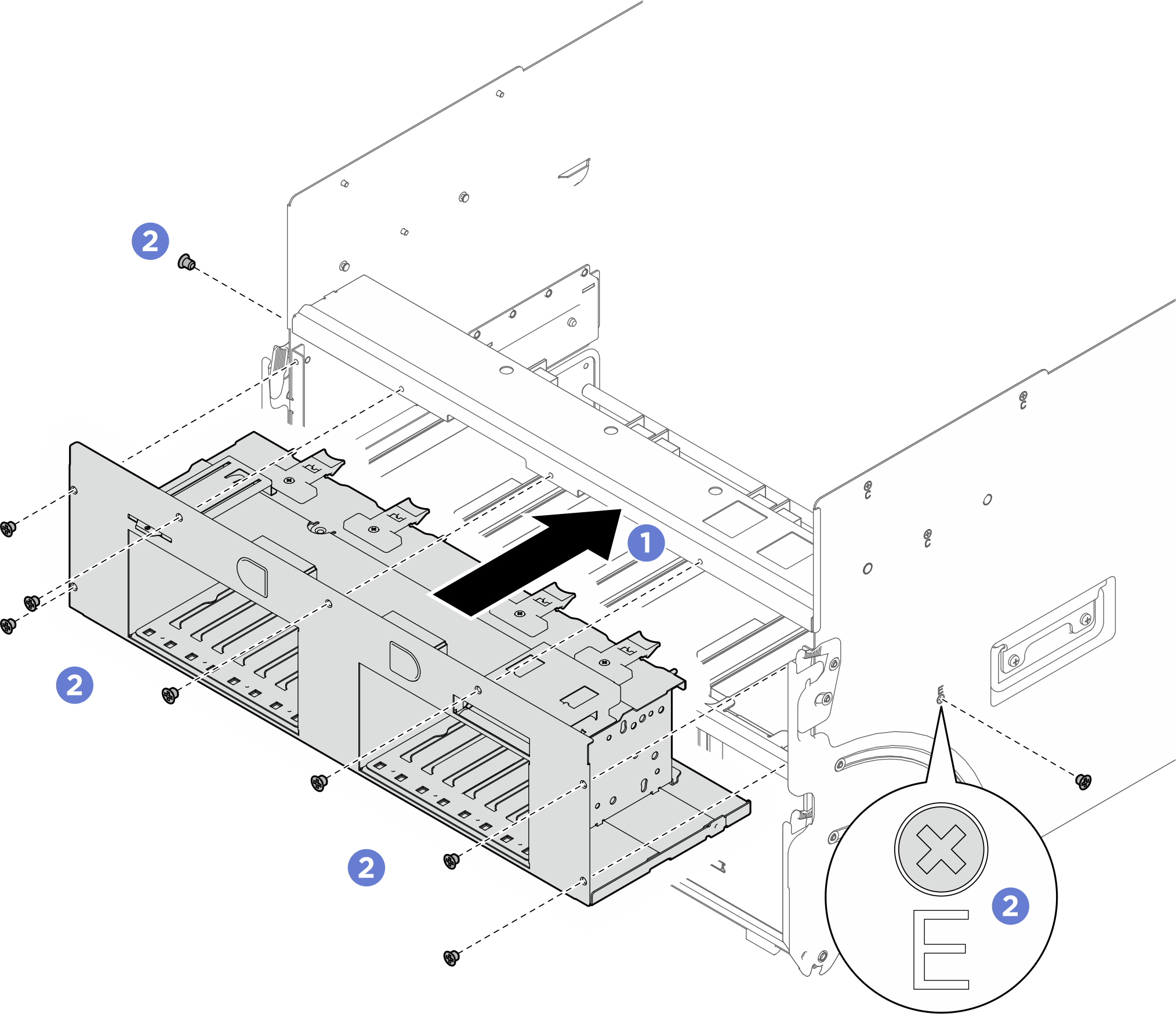

Allineare il telaio unità con l'apertura nella parte anteriore dello shuttle di sistema e spingerlo nello shuttle.
Individuare i due fori per viti contrassegnati da E su entrambi i lati dello shuttle di sistema e i sette fori per viti sul telaio unità; quindi, serrare le nove viti per fissare il telaio unità.Figura 1. Installazione del telaio unità
Dopo aver terminato
- Reinstallare tutte le unità hot-swap da 2,5 pollici nei vani delle unità, compresi gli eventuali elementi di riempimento di questi ultimi. Vedere Installazione di un'unità hot-swap da 2,5 pollici
- Reinstallare il pannello di diagnostica integrato. Vedere Installazione del pannello di diagnostica integrato.
- Reinstallare il telaio FIO/PCI. Vedere Installazione del telaio FIO/PCI.
- Spingere completamente lo shuttle di sistema nello chassis.
- Sollevare i due fermi di blocco su entrambi i lati dello shuttle.
- Far scorrere lo shuttle nello chassis.
Spingere completamente lo shuttle nello chassis.
Ruotare le due leve di rilascio finché non si bloccano in posizione.
Figura 2. Installazione dello shuttle di sistema
- Completare le operazioni di sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.
