드라이브 케이지 설치
이 섹션의 지침에 따라 드라이브 케이지를 설치하십시오. 이 절차는 숙련된 기술자가 수행해야 합니다.
이 작업 정보
절차
드라이브 케이지를 시스템 셔틀 앞면의 구멍에 맞추고 셔틀 안으로 밀어 넣으십시오.

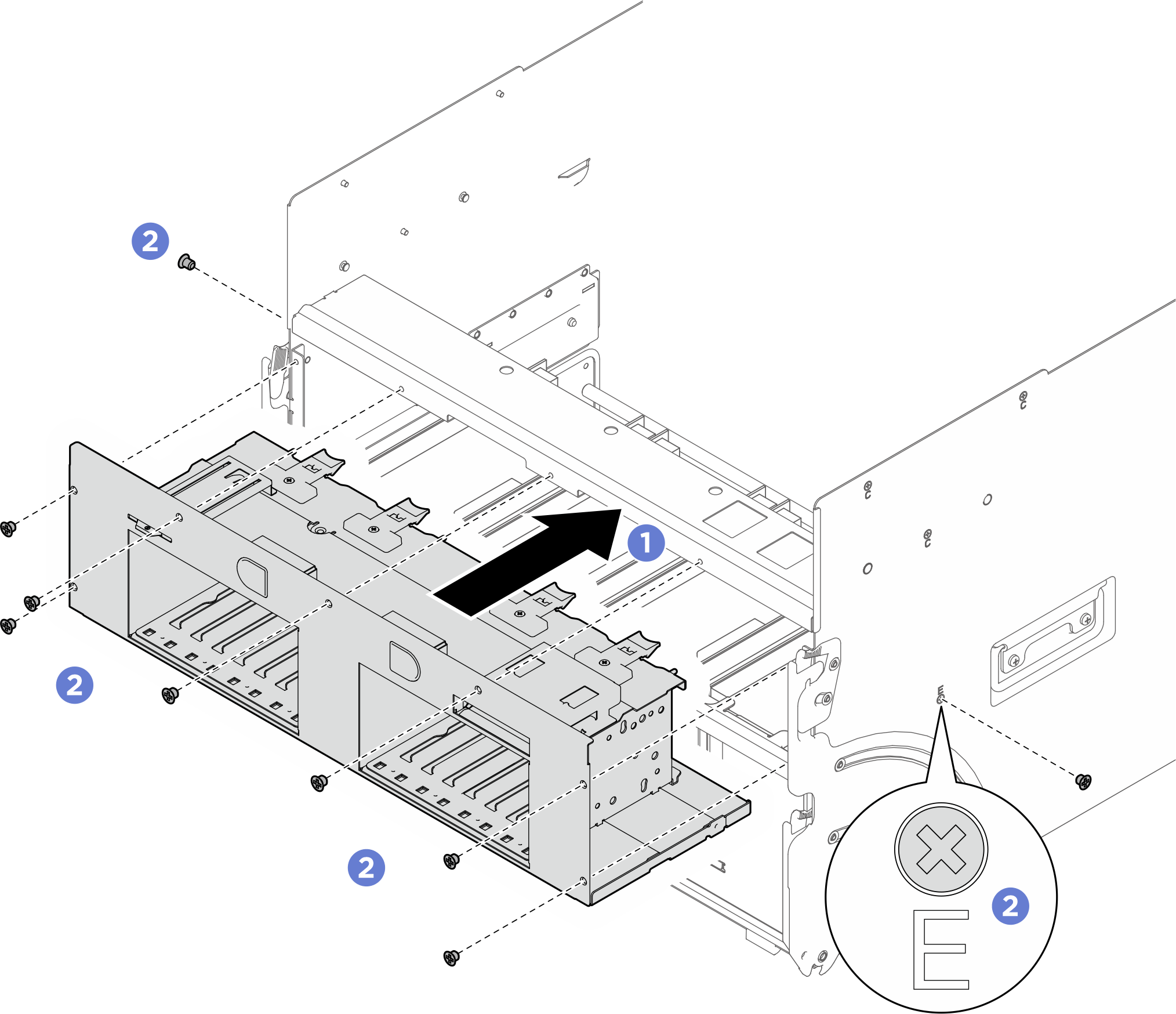

시스템 셔틀의 양쪽에 E 표시 나사 구멍 2개와 드라이브 케이지에 있는 나사 구멍 7개를 찾은 다음 나사 9개를 조여 드라이브 케이지를 고정하십시오.그림 1. 드라이브 케이지 설치
완료한 후
- 모든 2.5인치 핫 스왑 드라이브 또는 드라이브 베이 필러(해당하는 경우)를 드라이브 베이에 다시 설치하십시오. 2.5인치 핫 스왑 드라이브 설치
- 내장형 진단 패널을 다시 설치합니다. 내장형 진단 패널 설치의 내용을 참조하십시오.
- FIO/PCI 케이지를 다시 설치하십시오. FIO/PCI 케이지 설치의 내용을 참조하십시오.
- 시스템 셔틀을 섀시에 완전히 밀어 넣으십시오.
- 셔틀의 양쪽에 있는 두 개의 잠금 래치를 들어 올리십시오.
- 셔틀을 섀시에 밀어 넣습니다.
셔틀을 섀시에 완전히 밀어 넣습니다.
해제 레버 2개가 제자리에 고정될 때까지 돌립니다.

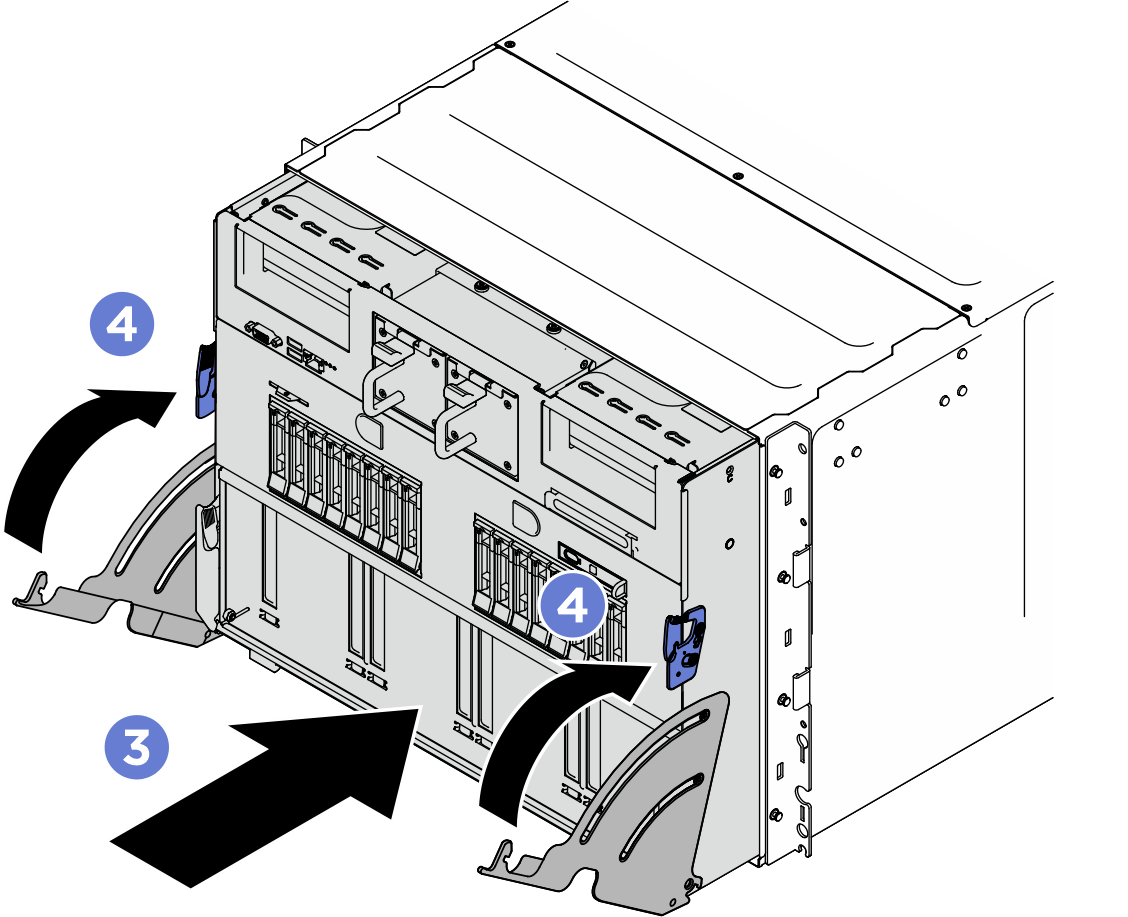

그림 2. 시스템 셔틀 설치
- 부품 교체를 완료하십시오. 부품 교체 완료의 내용을 참조하십시오.
