Installation du boîtier d'unités de disque dur

Suivez les instructions de cette section pour installer le boîtier d’unités. La procédure doit être exécutée par un technicien qualifié.

À propos de cette tâche

Avertissement

Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.
Mettez l’emballage antistatique contenant le composant contre une zone métallique non peinte du serveur, puis déballez et posez le composant sur une surface de protection antistatique.

Procédure

Alignez le boîtier d’unités sur son ouverture à l’avant de la navette système. Ensuite, poussez-le dans la navette.
Repérez les deux trous de vis accompagnés de l’inscription E de chaque côté de la navette système, ainsi que les sept trous de vis sur le boîtier d’unités. Ensuite, serrez les neuf vis pour fixer le boîtier d’unités.

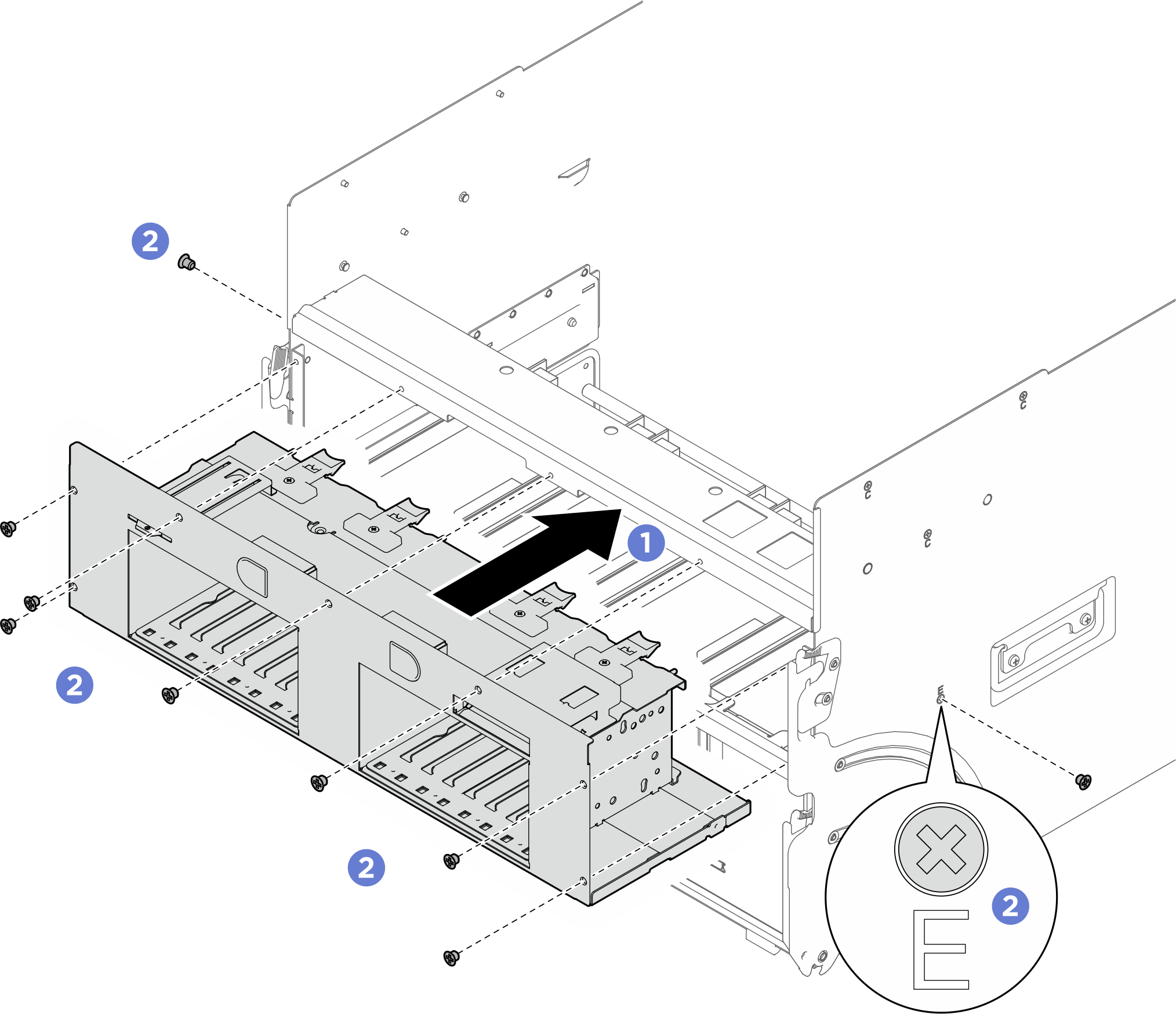

Figure 1. Installation du boîtier d'unités de disque dur
Connectez tous les câbles au fond de panier d’unité 2,5 pouces. Voir Cheminement des câbles du fond de panier d’unité de 2,5 pouces pour en savoir plus.

Après avoir terminé

Réinstallez toutes les unités remplaçables à chaud de 2,5 pouces ou tous les obturateurs de baie d’unité (le cas échéant) dans les baies d’unité. Pour plus d'informations, voir Installation d'une unité remplaçable à chaud de 2,5 pouces
Réinstallez le panneau de diagnostics intégré. Voir Installation du panneau de diagnostics intégré.
Réinstallez le boîtier FIO/PCI. Voir Installation du boîtier FIO/PCI.
Poussez l’intégralité de la navette système dans le châssis.
1. Soulevez les deux loquets de verrouillage de chaque côté de la navette.
2. Faites coulisser la navette dans le châssis.
3. Poussez complètement la navette dans le châssis.
4. Faites pivoter les deux leviers de dégagement jusqu’à ce qu’ils se bloquent.
Figure 2. Installation de la navette système
Terminez de remplacer les composants. Voir Fin du remplacement des composants.
