安裝框架

請依照本節的指示安裝框架。此程序必須由經過培訓的維修技術人員執行。

關於此作業

小心
  • 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。
  • 將裝有元件的防靜電保護袋與伺服器上任何未上漆的金屬表面接觸；然後，從保護袋中取出元件，將它放在防靜電表面上。

程序

  1. 將框架對齊系統滑動箱前方的開口，然後將其推入滑動箱內。
  2. 找出系統滑動箱兩側標有 E 的兩個螺絲孔和框架上的七個螺絲孔；然後，鎖緊九個螺絲以固定框架。

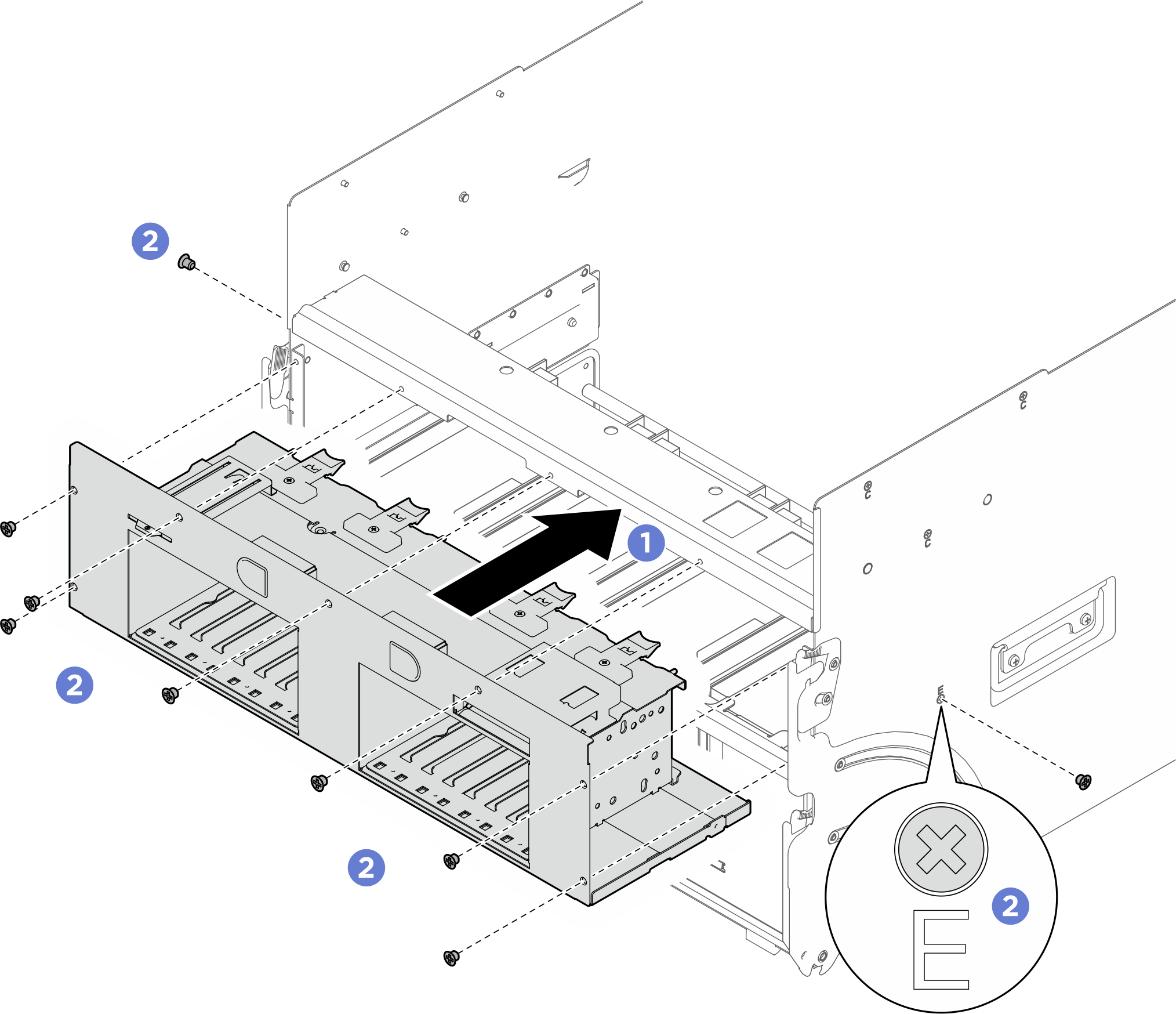

    圖 1. 框架安裝
    Drive cage installation
  3. 將所有纜線連接到 2.5 吋硬碟背板。如需相關資訊，請參閱2.5 吋硬碟背板纜線佈線。

在您完成之後

  1. 將所有 2.5 吋熱抽換硬碟或機槽填充板（如果有的話）重新安裝在機槽中。請參閱安裝 2.5 吋熱抽換硬碟
  2. 重新安裝整合式診斷面板。請參閱安裝整合式診斷面板。
  3. 重新安裝 FIO/PCI 機盒。請參閱安裝 FIO/PCI 機箱。
  4. 將系統滑動箱完全推入機箱中。
    1. 提起滑動箱兩側的兩個鎖閂。
    2. 將滑動箱滑入機箱。
    3. 將滑動箱完全推入機箱中。
    4. 轉動兩個鬆開拉桿直到其鎖入定位。
    圖 2. 系統滑動箱安裝
    System shuttle installation

    System shuttle installation
  5. 完成零件更換。請參閱完成零件更換。
