ติดตั้งตัวครอบไดรฟ์
ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งตัวครอบไดรฟ์ ขั้นตอนนี้ต้องดำเนินการโดยช่างเทคนิคที่ได้รับการฝึกอบรม
เกี่ยวกับงานนี้
ข้อควรสนใจ
- อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย
- นำบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตที่มีส่วนประกอบไปแตะที่พื้นผิวโลหะที่ไม่ทาสีบนเซิร์ฟเวอร์ แล้วจึงนำส่วนประกอบออกจากบรรจุภัณฑ์ และวางลงบนพื้นผิวป้องกันไฟฟ้าสถิต
ขั้นตอน

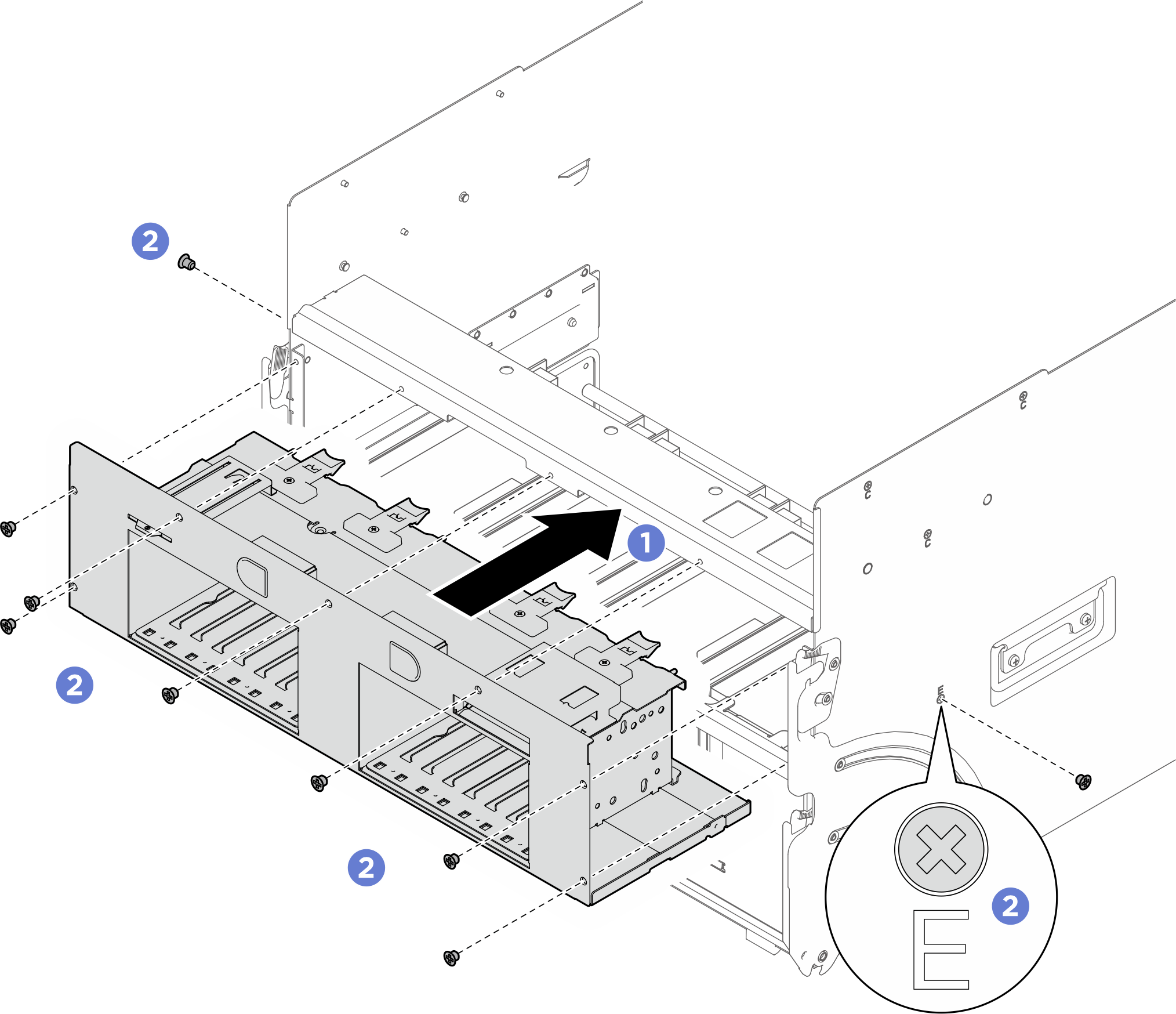

จัดตำแหน่งตัวครอบไดรฟ์ให้ตรงกับช่องเปิดที่ด้านหน้าของชัตเทิลระบบ แล้วดันเข้าไปในชัตเทิล
ค้นหารูสกรูสองรูที่ทำเครื่องหมาย E ที่อยู่ทั้งสองด้านของชัตเทิลระบบ และรูสกรูเจ็ดรูบนตัวครอบไดรฟ์ จากนั้นขันสกรูเก้าตัวให้แน่นเพื่อยึดตัวครอบไดรฟ์รูปที่ 1. การติดตั้งตัวครอบไดรฟ์
หลังจากดำเนินการเสร็จ
- ติดตั้งไดรฟ์แบบ Hot-swap ขนาด 2.5 นิ้ว หรือแผงครอบช่องใส่ไดรฟ์ทั้งหมด (หากมี) กลับเข้าที่ในช่องใส่ไดรฟ์ ดูติดตั้งไดรฟ์แบบ Hot-swap ขนาด 2.5 นิ้ว
- ติดตั้งแผงการวินิจฉัยในตัวกลับเข้าที่ ดู ติดตั้งแผงการวินิจฉัยแบบรวม
- ติดตั้งตัวครอบ FIO/PCI กลับเข้าที่ โปรดดู ติดตั้งตัวครอบ FIO/PCI
- ดันชัตเทิลระบบเข้าไปในตัวเครื่องจนสุด
- ยกสลักล็อคสองตัวที่อยู่ทั้งสองด้านของชัตเทิล
- เลื่อนชัตเทิลเข้าไปในตัวเครื่อง
ดันชัตเทิลเข้าไปในตัวเครื่องจนสุด
หมุนคันปลดสองตัวจนกว่าจะลงล็อค
รูปที่ 2. การติดตั้งชัตเทิลระบบ
- ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์ ดู ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์
