ถอดตัวครอบไดรฟ์

ทำตามคำแนะนำในส่วนนี้เพื่อถอดตัวครอบไดรฟ์ ขั้นตอนนี้ต้องดำเนินการโดยช่างเทคนิคที่ได้รับการฝึกอบรม

ขั้นตอน

1. เตรียมการสำหรับงานนี้
   1. ดึงชัตเทิลระบบไปยังตำแหน่งหยุด
      1. กดสลักปลดสีฟ้าสองตัว
      2. หมุนคันปลดล็อคทั้งสองคันจนตั้งฉากกับชัตเทิล
      3. ดึงชัตเทิลไปข้างหน้าจนกว่าจะถึงตำแหน่งหยุด
         สำคัญ

         เพื่อป้องกันความเสียหาย ให้ดันคันปลดล็อคทั้งสองคันกลับและตรวจสอบให้แน่ใจว่าล็อคเข้าที่หลังจากขยายชัตเทิลระบบไปยังตำแหน่งหยุด
         รูปที่ 1. การดึงชัตเทิลระบบไปยังตำแหน่งหยุด


   2. ถอดตัวครอบ FIO/PCI โปรดดู ถอดตัวครอบ FIO/PCI
   3. ถอดแผงการวินิจฉัยในตัว ดู ถอดแผงการวินิจฉัยในตัว
   4. ถอดไดรฟ์แบบ Hot-swap ขนาด 2.5 นิ้ว และแผงครอบช่องใส่ไดรฟ์ทั้งหมดออกจากช่องใส่ไดรฟ์ (ถ้ามี) โปรดดู ถอดไดรฟ์แบบ Hot-swap ขนาด 2.5 นิ้ว
   5. ถอดสายทั้งหมดออกจากแบ็คเพลนไดรฟ์ขนาด 2.5 นิ้ว
2. ถอดตัวครอบไดรฟ์
   1. คลายสกรูสองตัวที่ทำเครื่องหมาย E ที่อยู่ทั้งสองด้านของชัตเทิลระบบ และสกรูเจ็ดตัวบนตัวครอบไดรฟ์
   2. จับตัวครอบไดรฟ์ที่ช่องนิ้ว (1) และเลื่อนไปข้างหน้าเพื่อถอดออกจากชัตเทิลระบบ

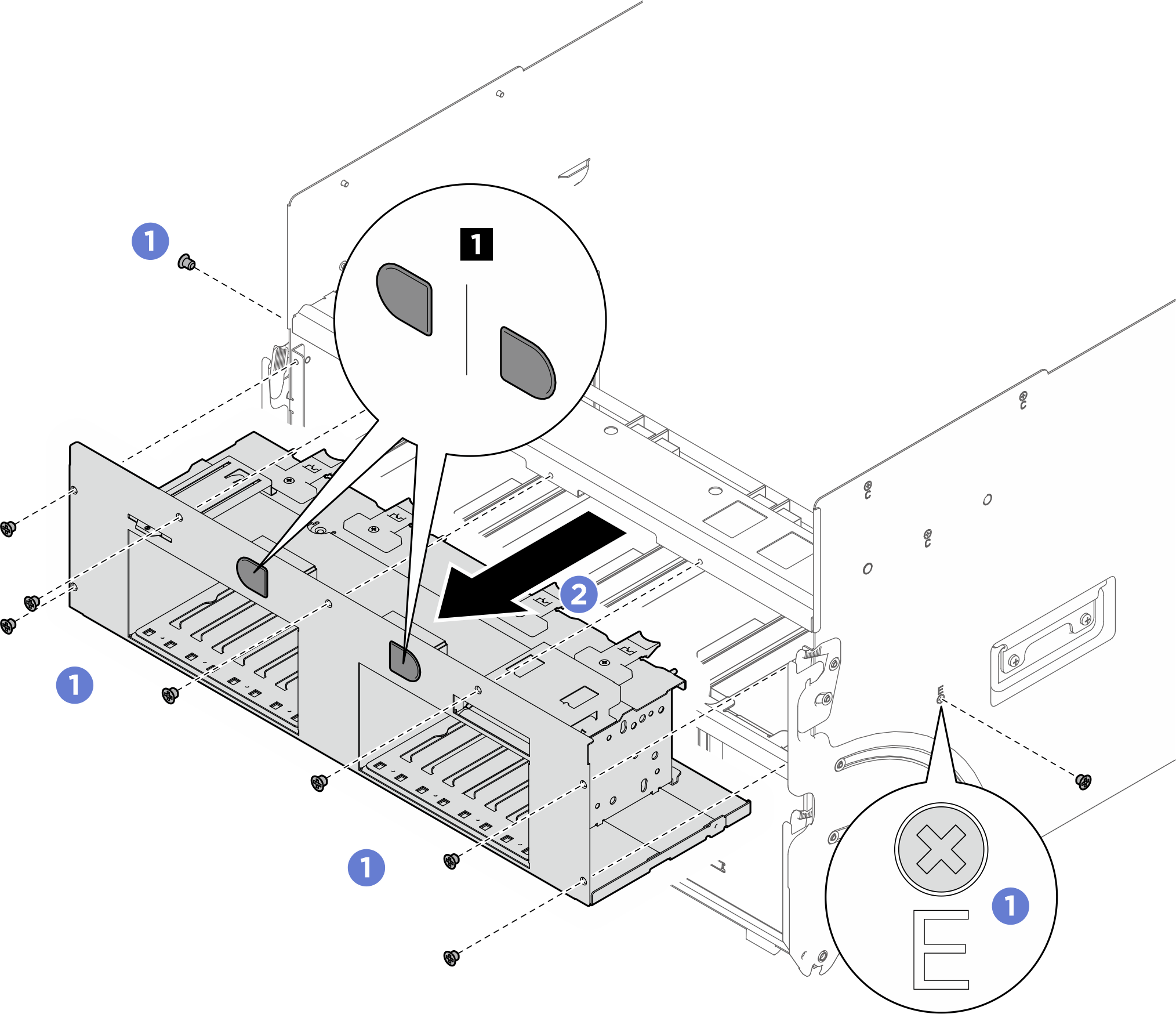

   รูปที่ 2. การถอดตัวครอบไดรฟ์
