Rimozione del telaio unità

Seguire le istruzioni riportate in questa sezione per rimuovere il telaio unità. La procedura deve essere eseguita da un tecnico qualificato.

Informazioni su questa attività

Attenzione

Procedura

  1. Effettuare i preparativi per questa attività.
    1. Tirare lo shuttle di sistema in posizione di arresto.
      1. Premere i due fermi di rilascio blu.
      2. Ruotare le due leve di rilascio finché non sono perpendicolari allo shuttle.
      3. Tirare in avanti lo shuttle finché non si arresta.
        Importante
        Per evitare danni, spingere indietro le due leve di rilascio e assicurarsi che si blocchino in posizione dopo aver esteso lo shuttle di sistema nella posizione di arresto.
        Figura 1. Tirare lo shuttle di sistema in posizione di arresto
        Pulling the system shuttle to the stop position
    2. Rimuovere il telaio FIO/PCI. Vedere Rimozione del telaio FIO/PCI.
    3. Rimuovere il pannello di diagnostica integrato. Vedere Rimozione del pannello di diagnostica integrato.
    4. Rimuovere tutte le unità hot-swap da 2,5 pollici dai vani delle unità, compresi gli eventuali elementi di riempimento di questi ultimi. Vedere Rimozione di un'unità hot-swap da 2,5 pollici.
    5. Scollegare tutti i cavi dal backplane dell'unità da 2,5 pollici.
  2. Rimuovere il telaio unità.
    1. Svitare le due viti contrassegnate con E su entrambi i lati dello shuttle di sistema e le sette viti sul telaio unità.
    2. Mantenere il telaio unità dalle rientranze per le dita (1) e farlo scorrere in avanti per rimuoverlo dallo shuttle di sistema.

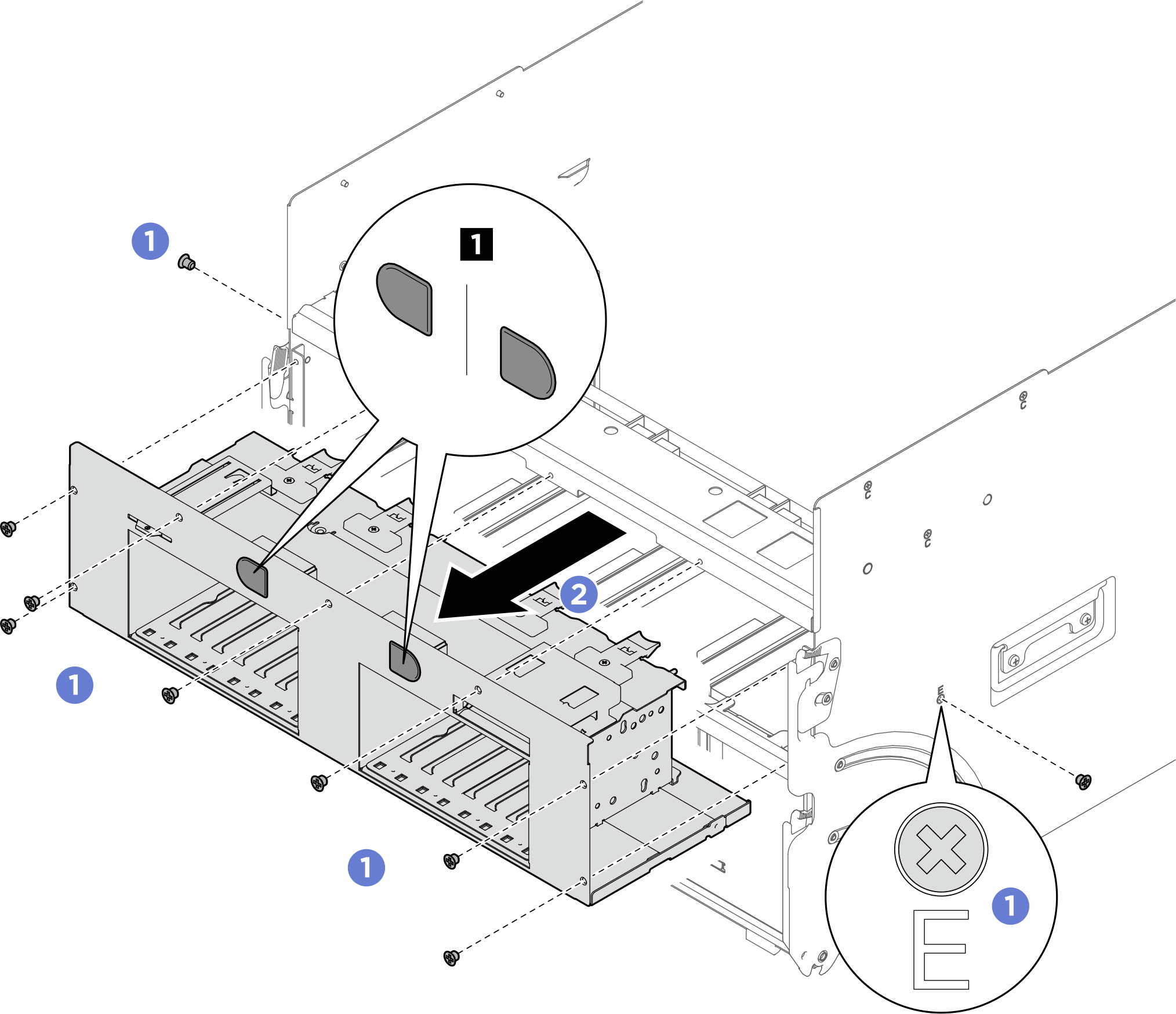

    Figura 2. Rimozione del telaio unità
    Drive cage removal

Dopo aver terminato

Se viene richiesto di restituire il componente o il dispositivo opzionale, seguire tutte le istruzioni di imballaggio e utilizzare i materiali di imballaggio per la spedizione forniti con il prodotto.
