Remover a gaiola de unidade

Siga as instruções nesta seção para remover a gaiola de unidade. O procedimento deve ser executado por um técnico treinado.

Procedimento

1. Faça as preparações para essa tarefa.
   1. Empurre o suporte do sistema para a posição de parada.
      1. Pressione as duas travas de liberação azuis.
      2. Gire as duas alavancas de liberação até que sejam perpendiculares ao suporte.
      3. Puxe o suporte para frente até que pare.
         Importante

         Para evitar danos, empurre as duas alavancas de liberação para trás e certifique-se de que elas travem no lugar depois de estender o suporte do sistema até sua posição de parada.
         Figura 1. Puxando o suporte do sistema para a posição de parada


   2. Remova a gaiola FIO/PCI. Consulte Remover a gaiola FIO/PCI.
   3. Remova o painel de diagnóstico integrado. Consulte Remover o painel de diagnóstico integrado.
   4. Remova todas as unidades hot-swap de 2,5 polegadas e os preenchimentos do compartimento de unidade (se houver) dos compartimentos de unidade. Consulte Remover uma unidade hot-swap de 2,5 polegadas.
   5. Desconecte todos os cabos do backplane de unidade de 2,5 polegadas.
2. Remova a gaiola de unidade.
   1. Solte os dois parafusos marcados com E em ambos os lados do suporte do sistema e sete parafusos na gaiola de unidade.
   2. Segure a gaiola de unidade pelos recessos dos dedos (1) e deslize-a para frente para removê-la do suporte do sistema.

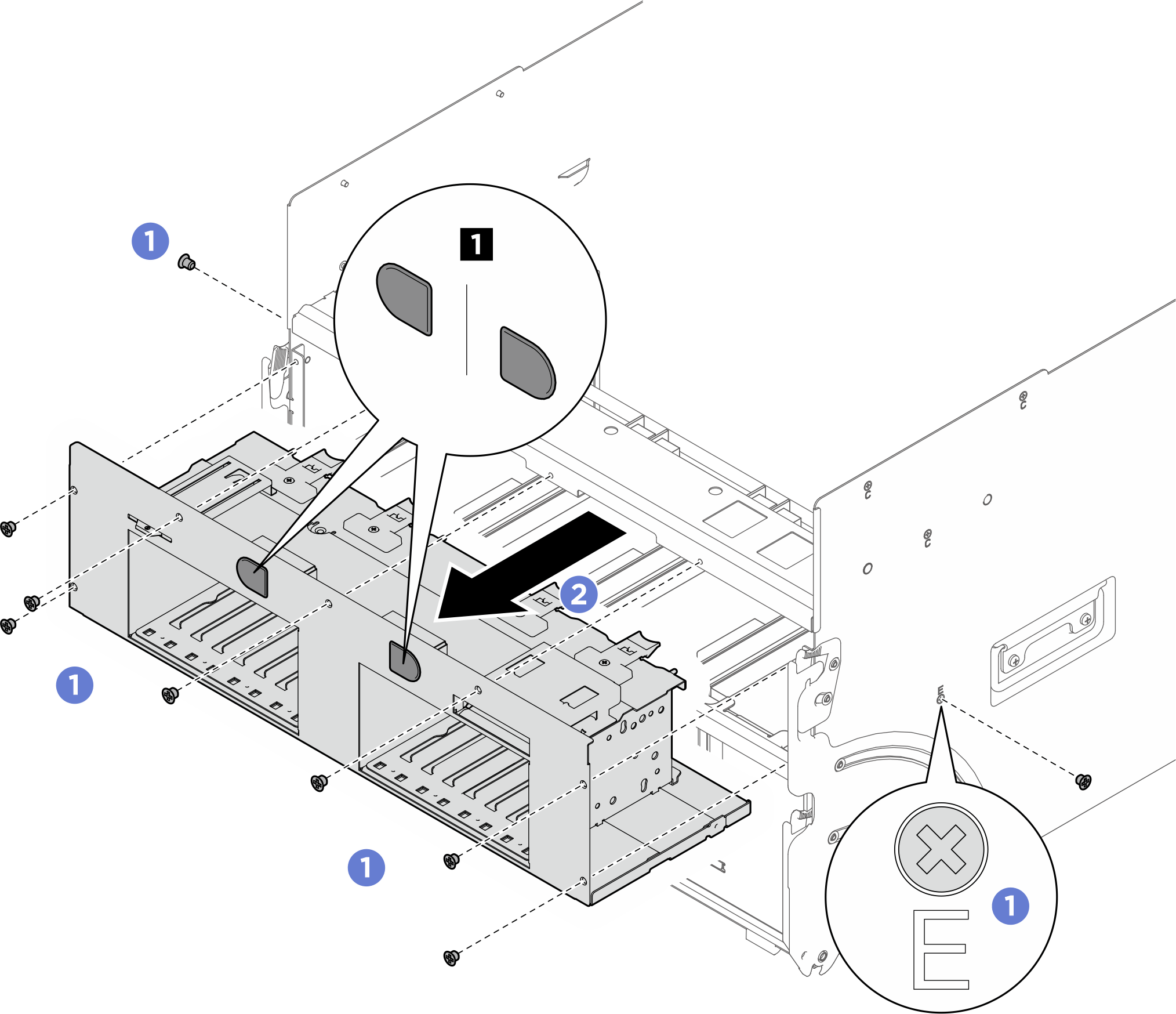

   Figura 2. Remoção da gaiola de unidade
