卸下框架

依照本節的指示卸下框架。此程序必須由經過培訓的維修技術人員執行。

程序

1. 為此作業做好準備。
   1. 將系統滑動箱拉到停止位置。
      1. 按下兩個藍色鬆開閂鎖。
      2. 旋轉兩個釋放桿，直到它們垂直於滑動箱。
      3. 向前拉動滑動箱，直到其停止。
         重要

         為避免損壞，請您在將系統滑動箱伸展到停止位置後，將兩個釋放桿推回並確保其鎖定到位。
         圖 1. 將系統滑動箱拉到停止位置


   2. 卸下 FIO/PCI 機盒。請參閱卸下 FIO/PCI 機盒。
   3. 卸下整合式診斷面板。請參閱卸下整合式診斷面板。
   4. 從機槽卸下所有 2.5 吋熱抽換硬碟和機槽填充板（如果有的話）。請參閱卸下 2.5 吋熱抽換硬碟。
   5. 從 2.5 吋硬碟背板拔下所有纜線。
2. 卸下框架。

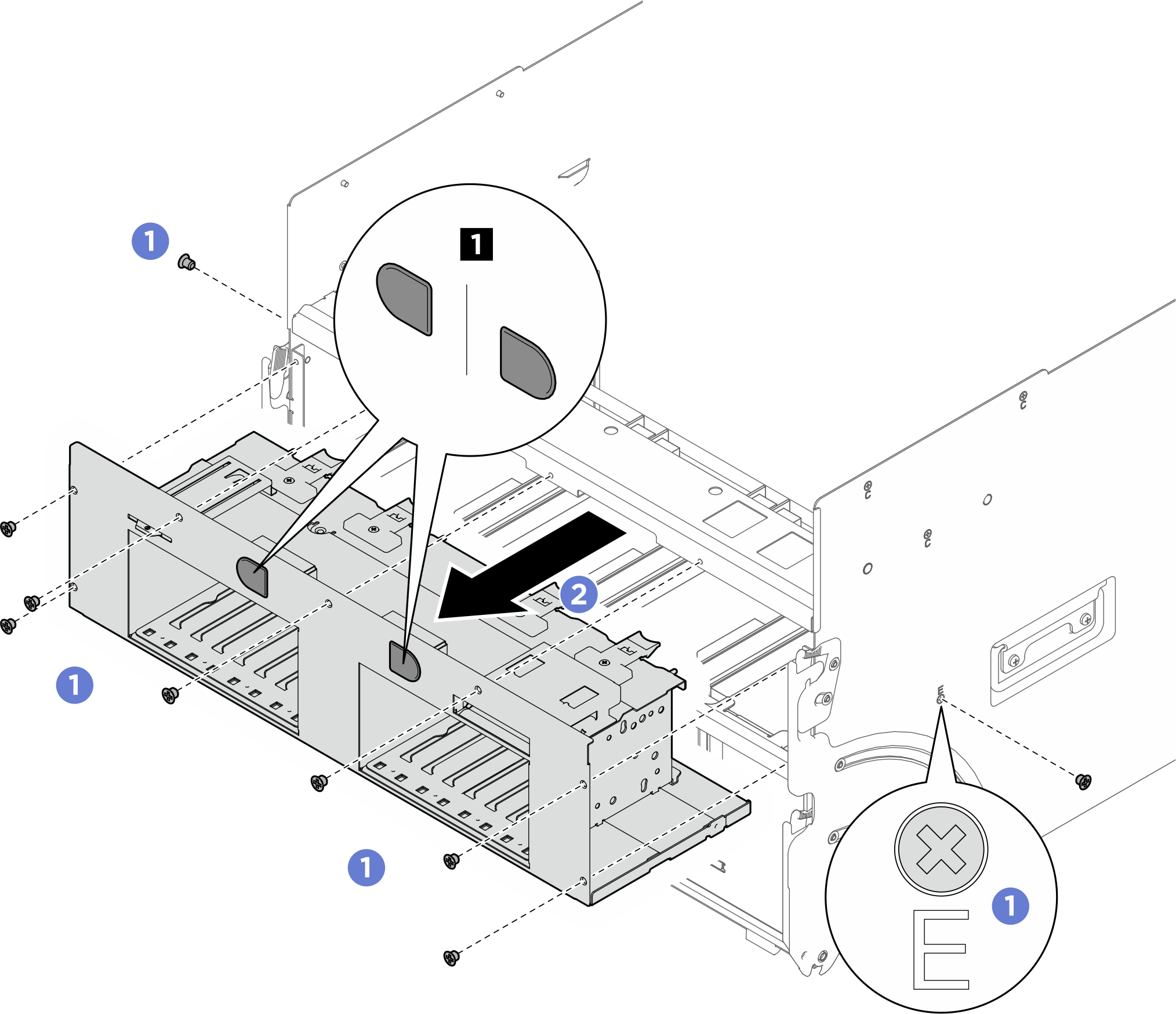

   1. 鬆開系統滑動箱兩側各標有 E 的兩顆螺絲，以及框架上的七顆螺絲。
   2. 請握住框架的手指凹槽 (1)，然後將其向前滑動，從系統滑動箱中移除。
   圖 2. 卸下框架
