Extracción del compartimiento de disco duro

Siga las instrucciones que aparecen en esta sección para quitar el compartimiento de la unidad. El procedimiento debe ser realizado por un técnico capacitado.

Acerca de esta tarea

Atención

Procedimiento

  1. Prepárese para esta tarea.
    1. Tire de la lanzadera del sistema hasta la posición de parada.
      1. Presione los dos pestillos de liberación azules.
      2. Gire las dos palancas de liberación hasta que queden perpendiculares a la lanzadera.
      3. Tire de la lanzadera hacia delante hasta que se detenga.
        Importante
        Para evitar daños, empuje las dos palancas de liberación hacia atrás y asegúrese de que encajen en su lugar después de extender la lanzadera del sistema a su posición de parada.
        Figura 1. Tiraje de la lanzadera del sistema hasta la posición de parada
        Pulling the system shuttle to the stop position
    2. Quite el compartimiento de FIO/PCI. Consulte Extracción del compartimiento de FIO/PCI.
    3. Quite el panel de diagnóstico integrado. Consulte Extracción del panel de diagnóstico integrado.
    4. Extraiga todas las unidades de intercambio en caliente de 2,5 pulgadas y los rellenos de la bahía de unidad (si los hay) de las bahías de unidad. Consulte Extracción de una unidad de intercambio en caliente de 2,5”.
    5. Desconecte todos los cables de la placa posterior de la unidad de 2,5 pulgadas.
  2. Quite el compartimiento de la unidad.
    1. Suelte los dos tornillos marcados con E en ambos lados de la lanzadera del sistema y los siete tornillos del compartimiento de la unidad.
    2. Sostenga el compartimiento de la unidad por los huecos para los dedos (1) y deslícelo hacia delante para quitarlo de la lanzadera del sistema.

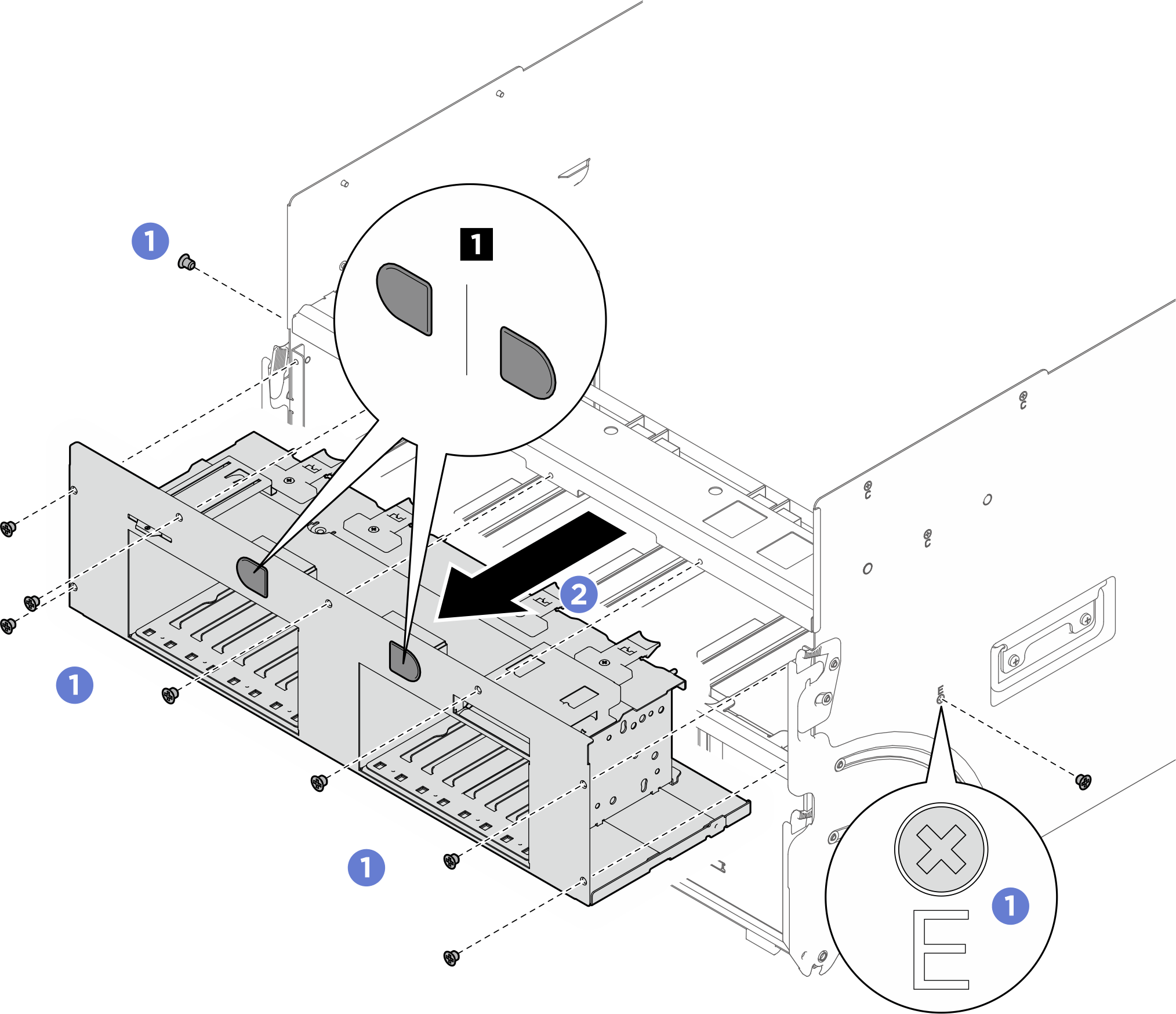

    Figura 2. Extracción del compartimento de la unidad
    Drive cage removal

Después de finalizar

Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
