Instalación del compartimiento de disco duro

Siga las instrucciones que aparecen en esta sección para instalar el compartimiento de la unidad. El procedimiento debe ser realizado por un técnico capacitado.

Acerca de esta tarea

Atención

Procedimiento

  1. Alinee el compartimiento de la unidad con su abertura en la parte frontal de la lanzadera del sistema y empújelo hacia dentro de la lanzadera.
  2. Localice los dos orificios de tornillos marcados con E en ambos lados de la lanzadera del sistema y los siete orificios de tornillos en el compartimiento de la unidad; a continuación, apriete los nueve tornillos para fijar el compartimiento de la unidad.

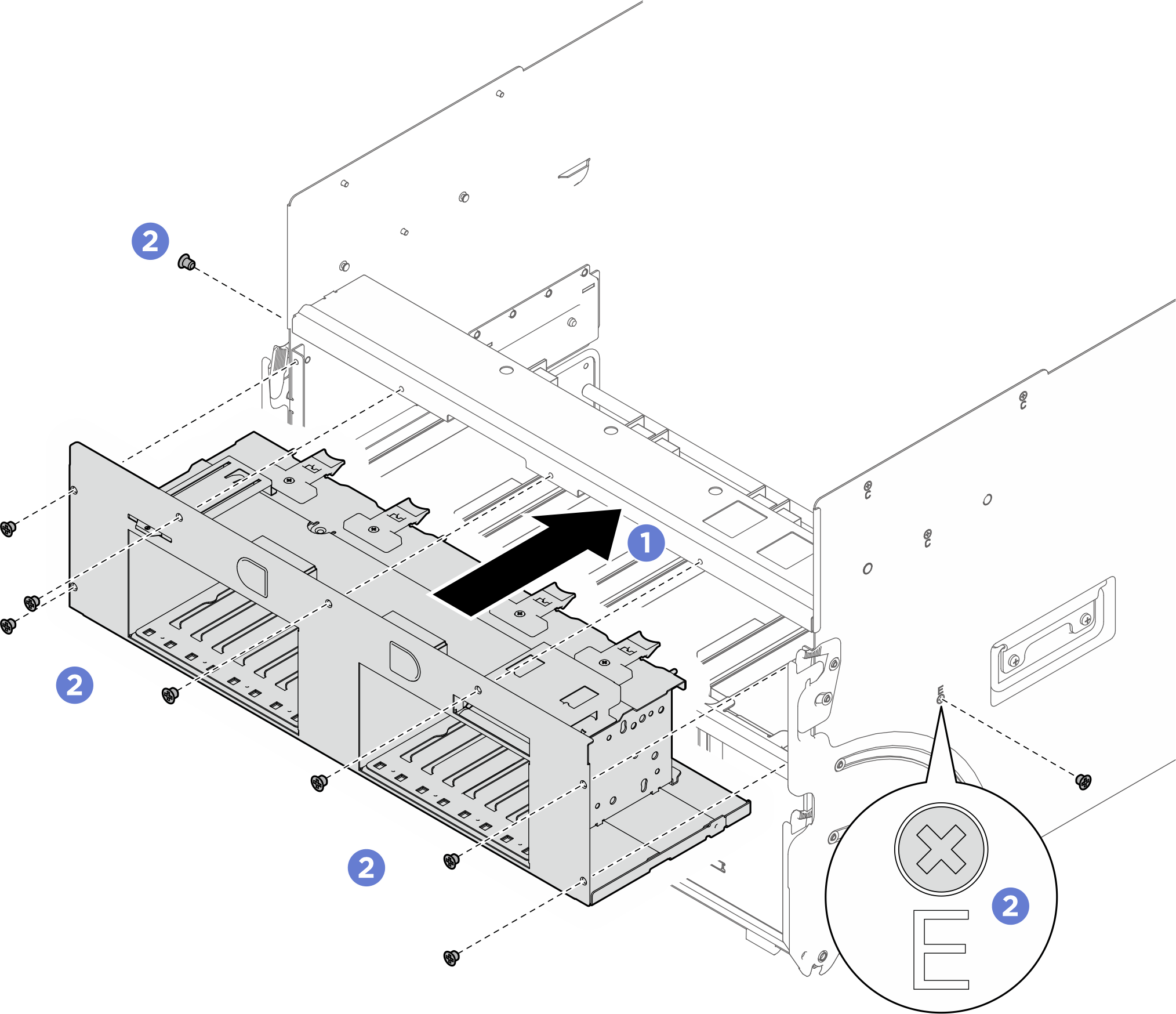

    Figura 1. Instalación de compartimiento de la unidad
    Drive cage installation
  3. Conecte todos los cables a la placa posterior de la unidad de 2,5 pulgadas. Consulte Disposición de los cables de la placa posterior de unidad de 2,5 pulgadas para obtener más información.

Después de finalizar

  1. Vuelva a instalar todas las unidades de intercambio en caliente de 2,5 pulgadas o los rellenos de la bahía de unidad (si los hay) en las bahías de unidad. Consulte Instalación de una unidad de intercambio en caliente de 2,5”
  2. Vuelva a instalar el panel de diagnóstico integrado. Consulte Instalación del panel de diagnóstico integrado.
  3. Vuelva a instalar el compartimiento de FIO/PCI. Consulte Instale el compartimiento de FIO/PCI.
  4. Empuje la lanzadera del sistema completamente hacia el chasis.
    1. Levante los dos pestillos de bloqueo a ambos lados de la lanzadera.
    2. Deslice la lanzadera en el chasis.
    3. Empuje la lanzadera completamente hacia el interior del chasis.
    4. Gire las dos palancas de liberación hasta que se bloqueen en su lugar.
    Figura 2. Instalación de la lanzadera del sistema
    System shuttle installation

    System shuttle installation
  5. Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
