Laufwerkhalterung installieren
Führen Sie die Anweisungen in diesem Abschnitt aus, um die Laufwerkhalterung zu installieren. Der Vorgang muss von einem qualifizierten Kundendiensttechniker ausgeführt werden.
Zu dieser Aufgabe
Achtung
- Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.
- Berühren Sie mit der antistatischen Schutzhülle, in der sich die Komponente befindet, eine unlackierte Metalloberfläche am Server. Entnehmen Sie die Komponente anschließend aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche.
Vorgehensweise
Richten Sie die Laufwerkhalterung an der Öffnung an der Vorderseite des System-Shuttles aus und schieben Sie sie in das Shuttle.

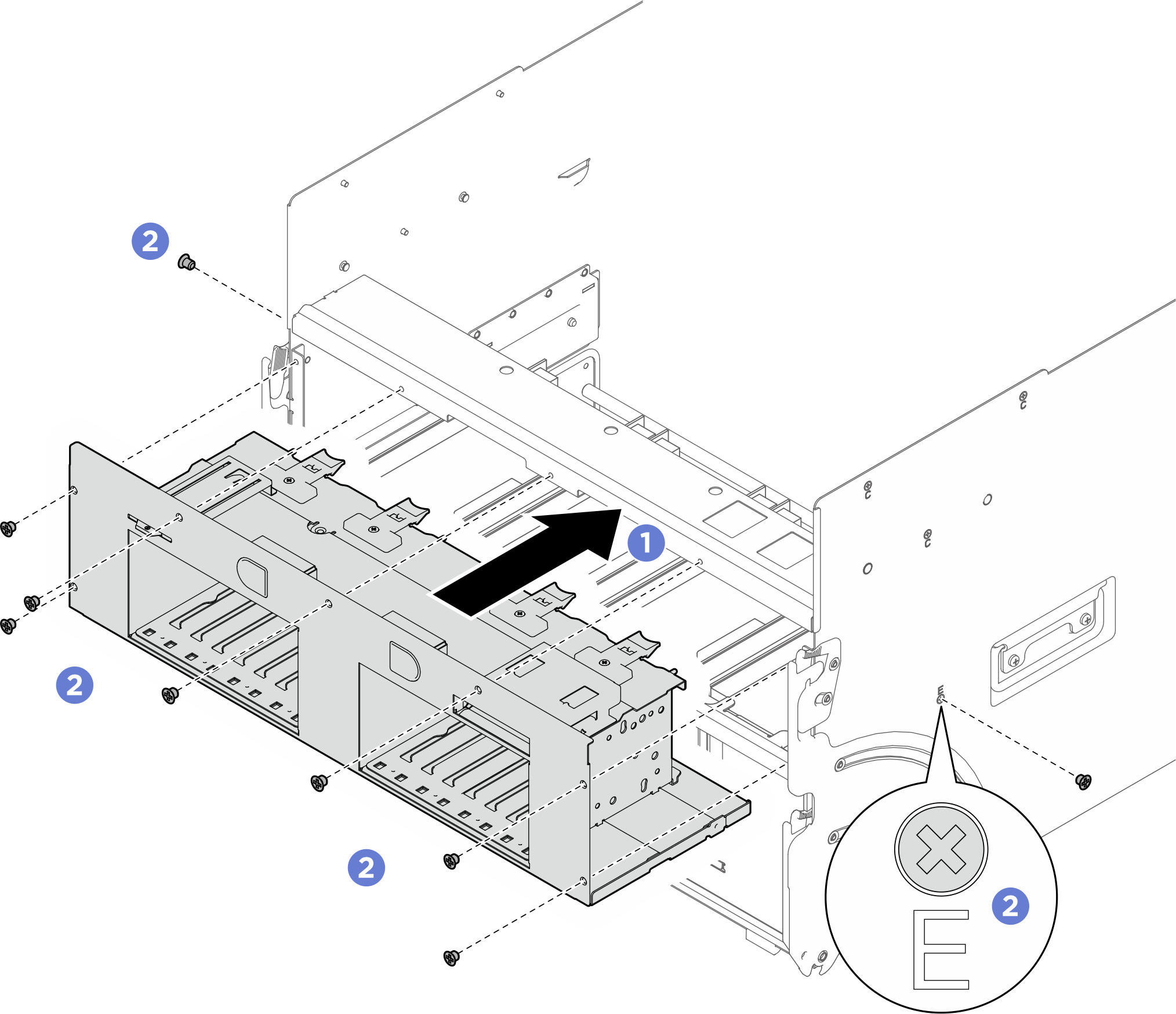

Lokalisieren Sie die beiden mit E markierten Schraubenlöcher auf beiden Seiten des System-Shuttles sowie die sieben Schraubenlöcher an der Laufwerkhalterung. Befestigen Sie dann die neun Schrauben, um die Laufwerkhalterung zu befestigen.Abbildung 1. Installieren der Laufwerkhalterung
Nach dieser Aufgabe
- Installieren Sie alle 2,5‑Zoll-Hot-Swap-Laufwerke oder Abdeckblenden der Laufwerkpositionen (sofern vorhanden) erneut in den Laufwerkpositionen. Siehe 2,5-Zoll-Hot-Swap-Laufwerk installieren
- Installieren Sie die integrierte Diagnoseanzeige erneut. Siehe Integrierte Diagnoseanzeige installieren.
- Installieren Sie den FIO/PCI-Rahmen erneut. Siehe FIO/PCI-Rahmen installieren.
- Schieben Sie das System-Shuttle vollständig in das Gehäuse.
- Heben Sie die beiden Verriegelungshebel auf beiden Seiten des Shuttles an.
- Schieben Sie das Shuttle in das Gehäuse.
Schieben Sie das Shuttle vollständig in das Gehäuse.
Drehen Sie die zwei Lösehebel, bis sie einrasten.
Abbildung 2. Installation des System-Shuttles
- Schließen Sie den Austausch der Komponenten ab. Informationen dazu finden Sie im Abschnitt Austausch von Komponenten abschließen.
