Instalar a placa-base da GPU

Siga as instruções nesta seção para instalar a placa-base da GPU. O procedimento deve ser executado por um técnico treinado.

Sobre esta tarefa

Atenção
  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.
  • Encoste a embalagem antiestática que contém o componente em qualquer superfície metálica não pintada no servidor; em seguida, remova-o da embalagem e coloque-o em uma superfície antiestática.
  • Duas pessoas e um dispositivo de elevação no local que podem suportar até 400 lb (181 kg) são necessários para executar esse procedimento. Se você ainda não tiver um dispositivo de içamento disponível, a Lenovo oferece o Genie Lift GL-8 material lift que pode ser adquirido em Data Center Solution Configurator. Inclua o freio e a plataforma de carga ao pedir o Genie Lift GL-8 material lift.
  • Inspecione os conectores e soquetes na GPU e na placa-base da GPU. Não use a GPU nem a placa base da GPU se seus conectores estiverem danificados ou ausentes, ou se houver detritos nos soquetes. Substitua a GPU ou a placa-base da GPU antes de continuar o procedimento de instalação.
Nota
Certifique-se de ter as ferramentas necessárias listadas abaixo disponíveis para substituir adequadamente o componente:
  • Parafusadeiras de torque
  • Duas pontas Torx T15 alongadas (300 mm de comprimento)
  • Um gabarito B200
Download de firmware e driver: talvez seja necessário atualizar o firmware ou o driver depois de substituir um componente.

Procedimento

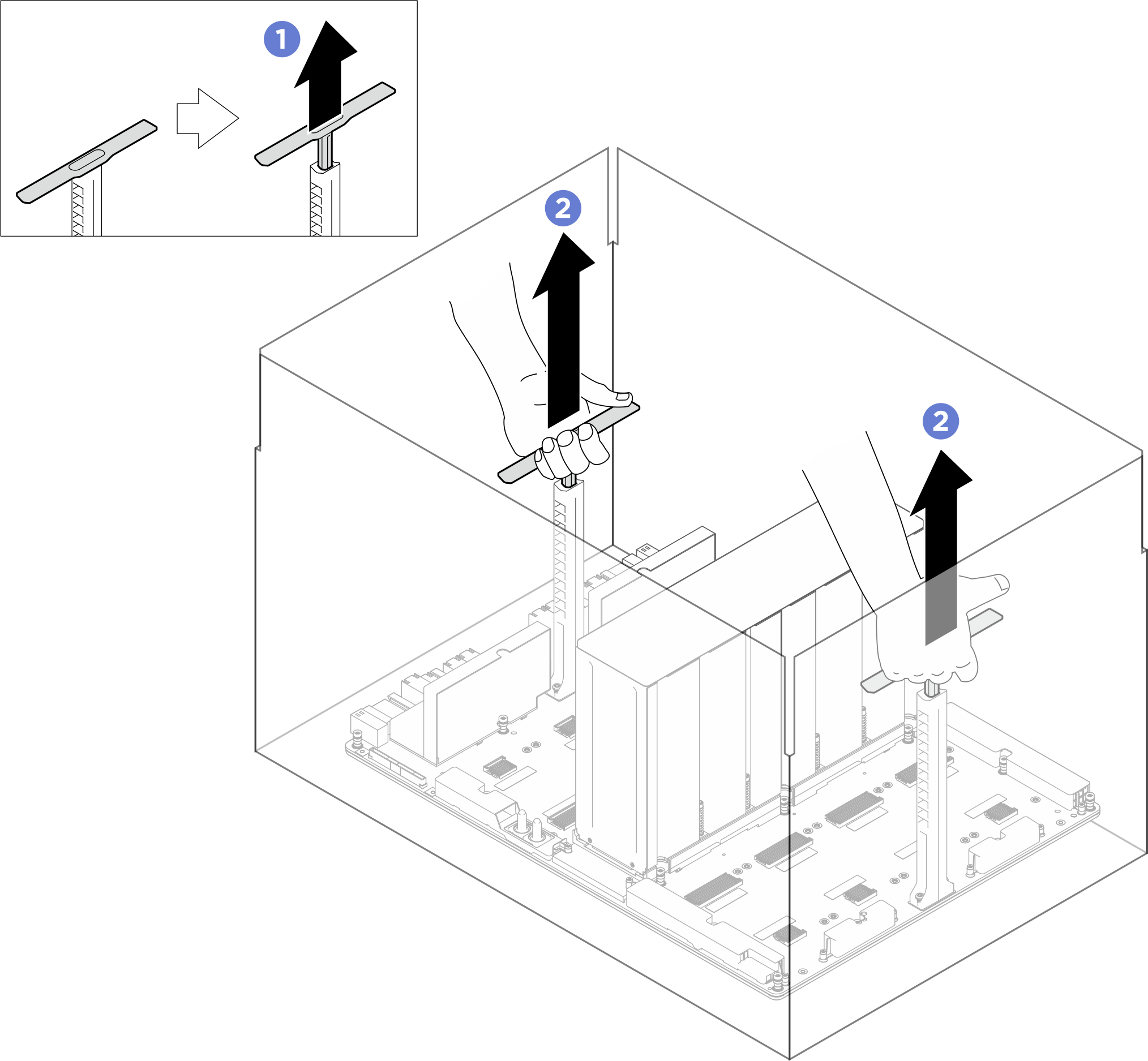

  1. (Opcional) Remova a nova placa-base da GPU da embalagem.
    1. Estenda as duas alças nos dois lados da placa-base da GPU.
    2. Segure as duas alças e remova a placa-base da GPU da embalagem.
    Figura 1. Removendo a placa-base da GPU da embalagem
    Removing the GPU baseboard from the package box

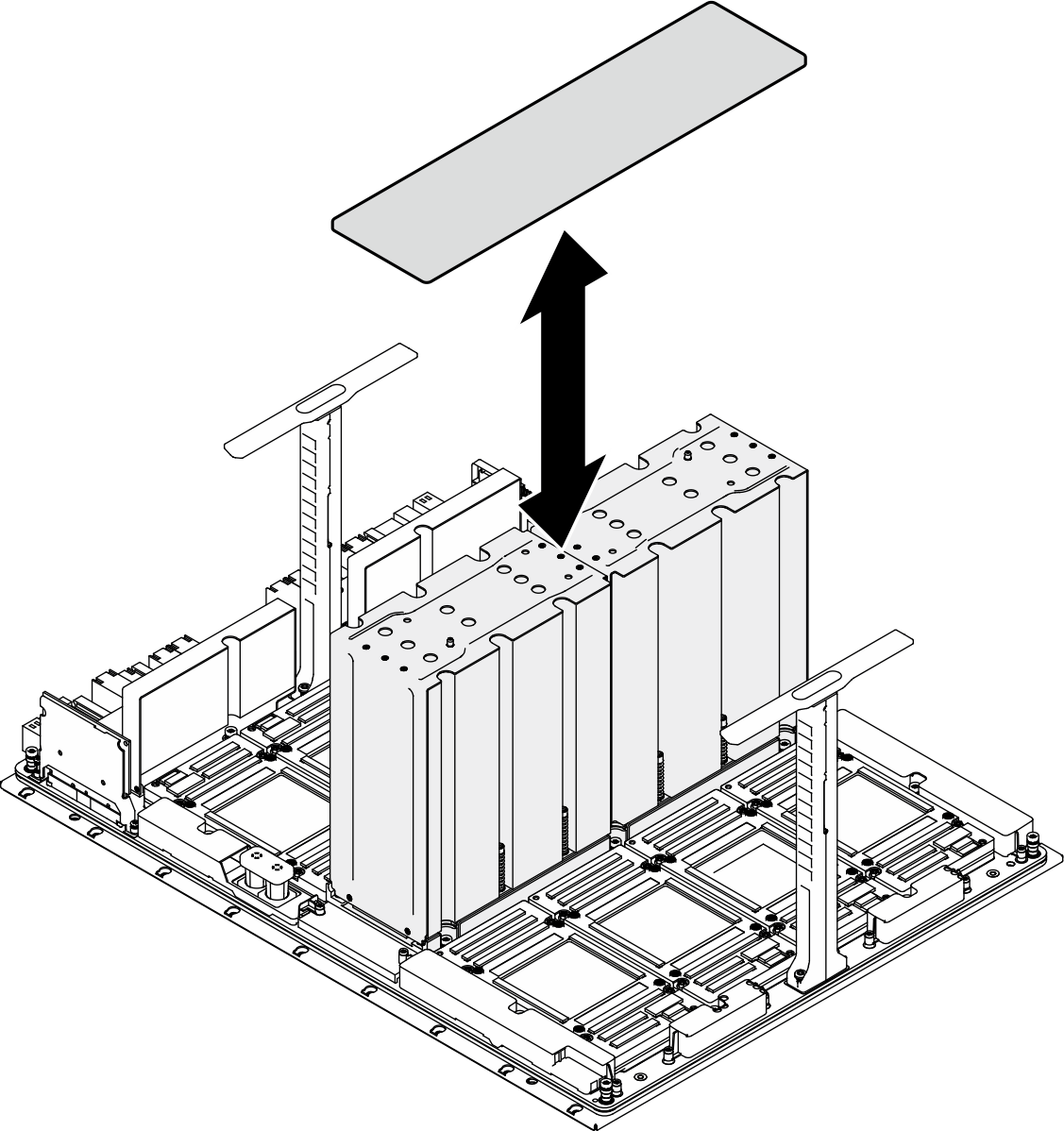

  2. Remova a tampa do dissipador de calor NVSwitch.
    Figura 2. Remoção da tampa do dissipador de calor NVSwitch
    NVSwitch heat sink cover removal

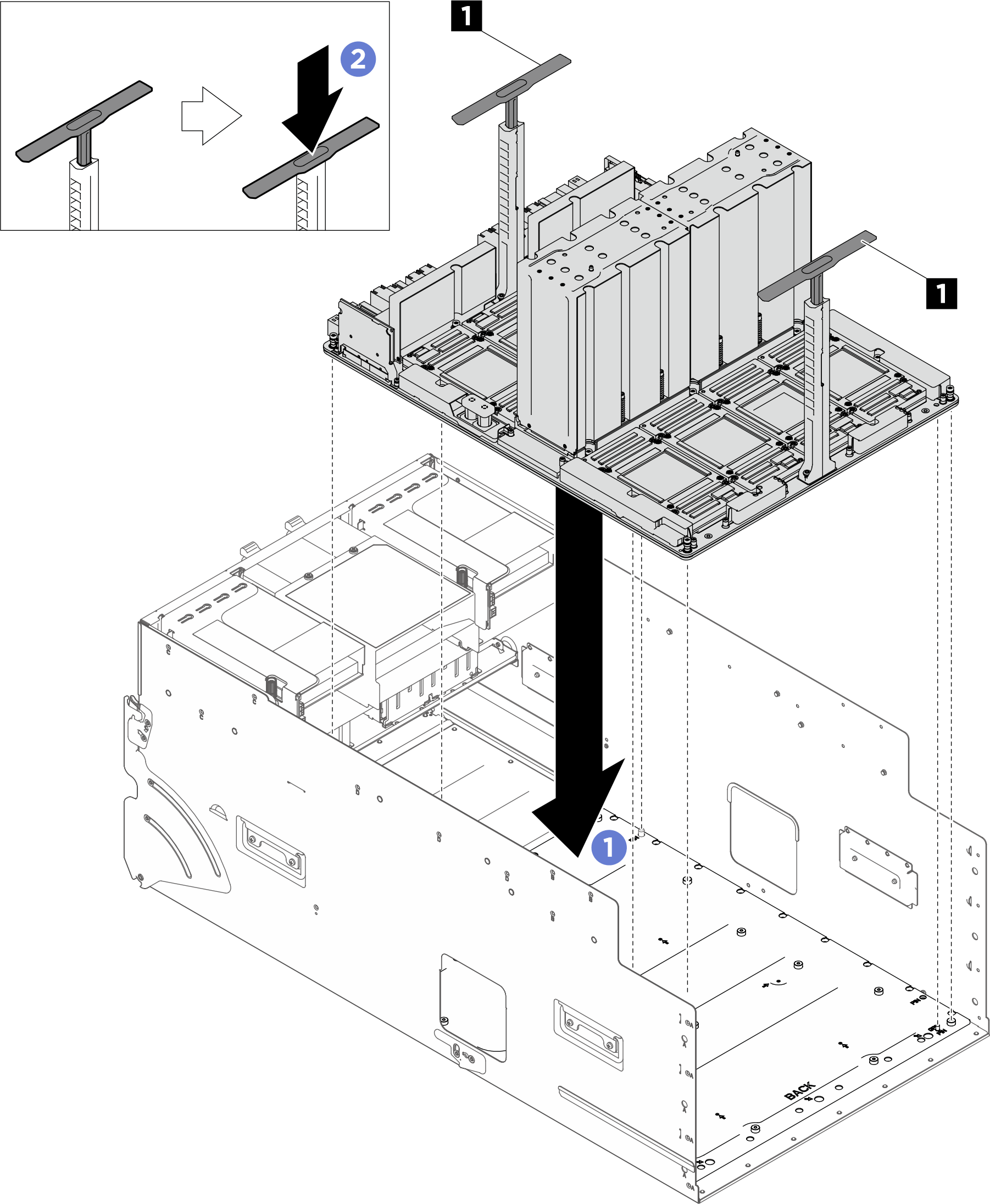

  3. Instale a placa-base da GPU.
    1. Segure as alças (1) nos dois lados da placa-base da GPU na orientação correta, conforme ilustrado; em seguida, alinhe a placa-base da GPU com os suportes na placa do adaptador do complexo da GPU e coloque-o cuidadosamente na placa do adaptador.
    2. Empurre as duas alças (1) para baixo.
    Figura 3. Instalação da placa-base da GPU
    GPU baseboard installation
  4. Siga a sequência mostrada na ilustração abaixo para apertar os dezoito parafusos prisioneiros Torx T15 para fixar a placa-base da GPU.
    Importante
    Não aperte demais os parafusos para evitar danos.
    Nota
    Solte ou aperte os parafusos com uma chave de fenda de torque ajustada para o torque adequado. Para referência, o torque necessário para que os parafusos fiquem totalmente soltos ou presos é de 0,6±0,024 Newton-metro, de 5,3±0,212 libras-polegada.
    Figura 4. Instalação do parafuso
    Screw installation
  5. Coloque a tampa no dissipador de calor NVSwitch até que ela fique presa com firmeza.
    Figura 5. Instalação da tampa do dissipador de calor NVSwitch
    NVSwitch heat sink cover installation
  6. Instale o anteparo.
    1. Segure o anteparo no sentido correto, conforme ilustrado, e deslize-o no suporte do sistema.
    2. Localize os oito orifícios do parafuso marcados com A nos dois lados do suporte do sistema; em seguida, aperte os oito parafusos para prender o anteparo.


  7. Instale o suporte de apoio.
    1. Segure o suporte no sentido correto, conforme ilustrado, e abaixe-o no suporte do sistema.
    2. Aperte os dois parafusos para prender o suporte de apoio.


  8. Empurre o suporte do comutador PCIe totalmente para dentro do suporte do sistema.
    1. Pressione as duas travas de bloqueio frontais nos dois lados do suporte do comutador PCIe.
    2. Empurre o suporte do comutador PCIe totalmente para dentro do suporte do sistema.
    3. Gire as duas alavancas de liberação até que se travem no lugar.
      Figura 6. Instalação do alternador do comutador PCIe
      PCIe switch shuttle installation

Depois de concluir

  1. Reinstale todos os módulos de dissipador de calor e GPU. Consulte Instalar um módulo de dissipador de calor e GPU.
  2. Reinstale todos os dutos de ar da GPU. Consulte Instalar um duto de ar da GPU.
  3. Reconecte os cabos à placa-base da GPU. Consulte Roteamento de cabos da placa-base da GPU para obter mais informações.
  4. Reinstale o complexo de energia. Consulte Instalar o complexo de energia.
  5. Reinstale a estrutura do suporte do cabo e o conjunto do defletor. Consulte Instalar a estrutura do suporte do cabo e o conjunto do defletor.
  6. Reinstale a bandeja de cálculo. Consulte Instalar a bandeja de cálculo.
  7. Reinstale o suporte do sistema. Consulte Instalar o suporte do sistema.
  8. Conclua a substituição de peças. Consulte Concluir a substituição de peças.
