安裝 GPU 基板
請按照本節說明安裝 GPU 基板。此程序必須由經過培訓的維修技術人員執行。
關於此作業
小心
- 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。
- 將裝有元件的防靜電保護袋與伺服器上任何未上漆的金屬表面接觸；然後，從保護袋中取出元件，將它放在防靜電表面上。
- 執行此程序時，現場需要兩個人和一台最大可承重 400 磅（181 公斤）的起重設備。如果您還沒有可用的起重設備，Lenovo 提供了 Genie Lift GL-8 material lift，可在 Data Center Solution Configurator。訂購 Genie Lift GL-8 material lift 時，請確保包含腳踏釋放煞車和負荷平台。
- 請務必檢查 GPU 和 GPU 基板上的接頭和插座。如果 GPU 或 GPU 基板上的接頭損壞或遺失，或插座中有碎屑，請勿使用。請更換新的 GPU 或 GPU 基板，然後再繼續安裝程序。
註
確定您已備妥下列所需工具，以便正確更換元件：
- 扭矩螺絲起子
- 兩支 Torx T15 加長起子頭（300 公釐長）
- 一個 B200 夾具
韌體和驅動程式下載：更換元件後，您可能需要更新韌體或驅動程式。
前往 ThinkSystem SR680a V3 驅動程式和軟體下載網站 查看您伺服器適用的最新韌體和驅動程式更新。
如需韌體更新工具的相關資訊，請參閱更新韌體。
程序
- （選配）從包裝盒取出新的 GPU 基板。
拉出 GPU 基板兩側的兩個把手。
握住兩個把手，然後從包裝盒中取出 GPU 基板。
圖 1. 從包裝盒中取出 GPU 基板
- 從 NVSwitch 散熱槽卸下蓋板。圖 2. 卸下 NVSwitch 散熱槽蓋板

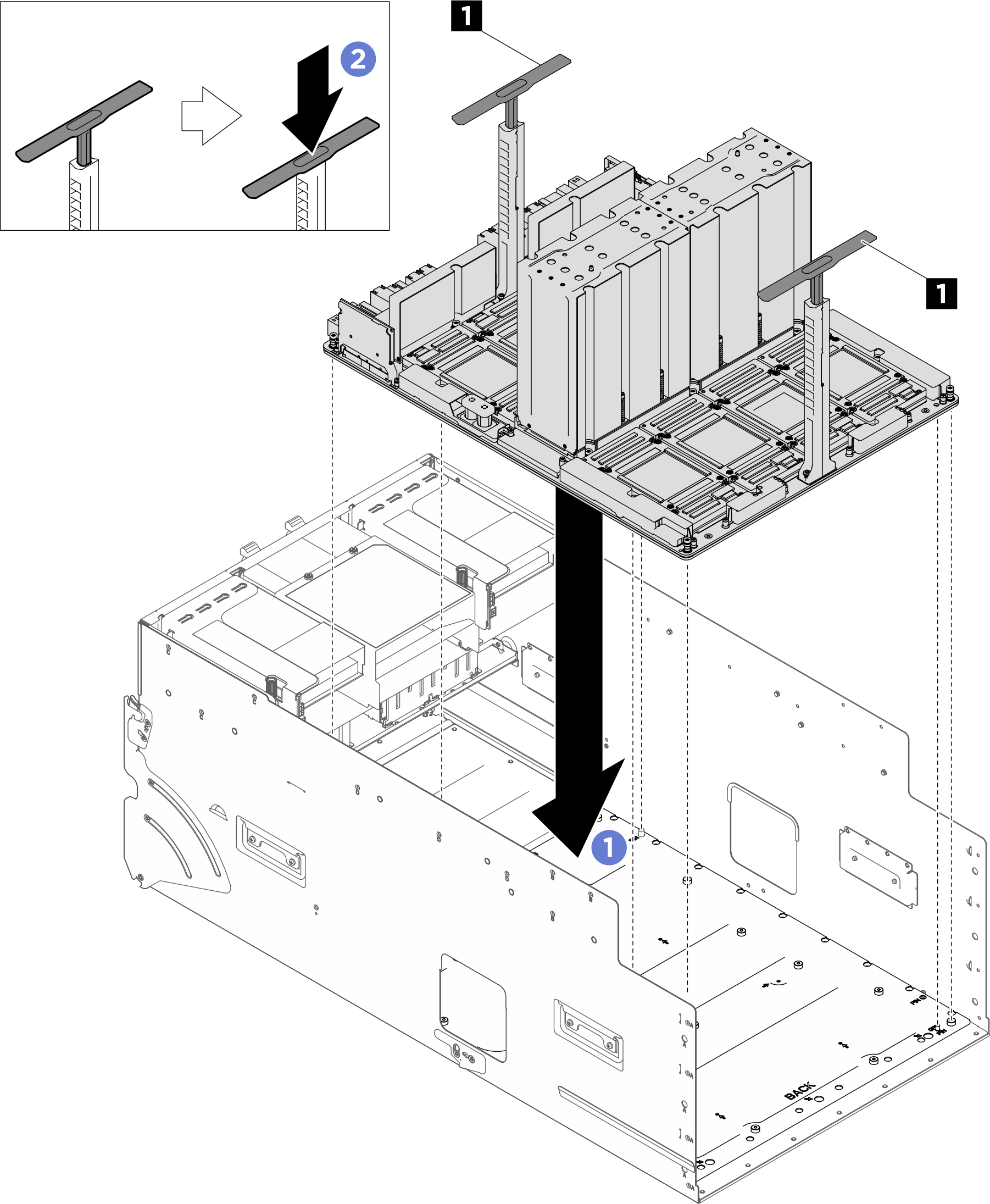

- 安裝 GPU 基板。
- 請依照圖示，正確握住 GPU 基板兩側的把手（1）；然後將 GPU 基板對齊 GPU 複合體配接器板上的定位柱，並輕放在配接器板上。
- 向下按壓兩個把手 (1)。
圖 3. GPU 基板安裝

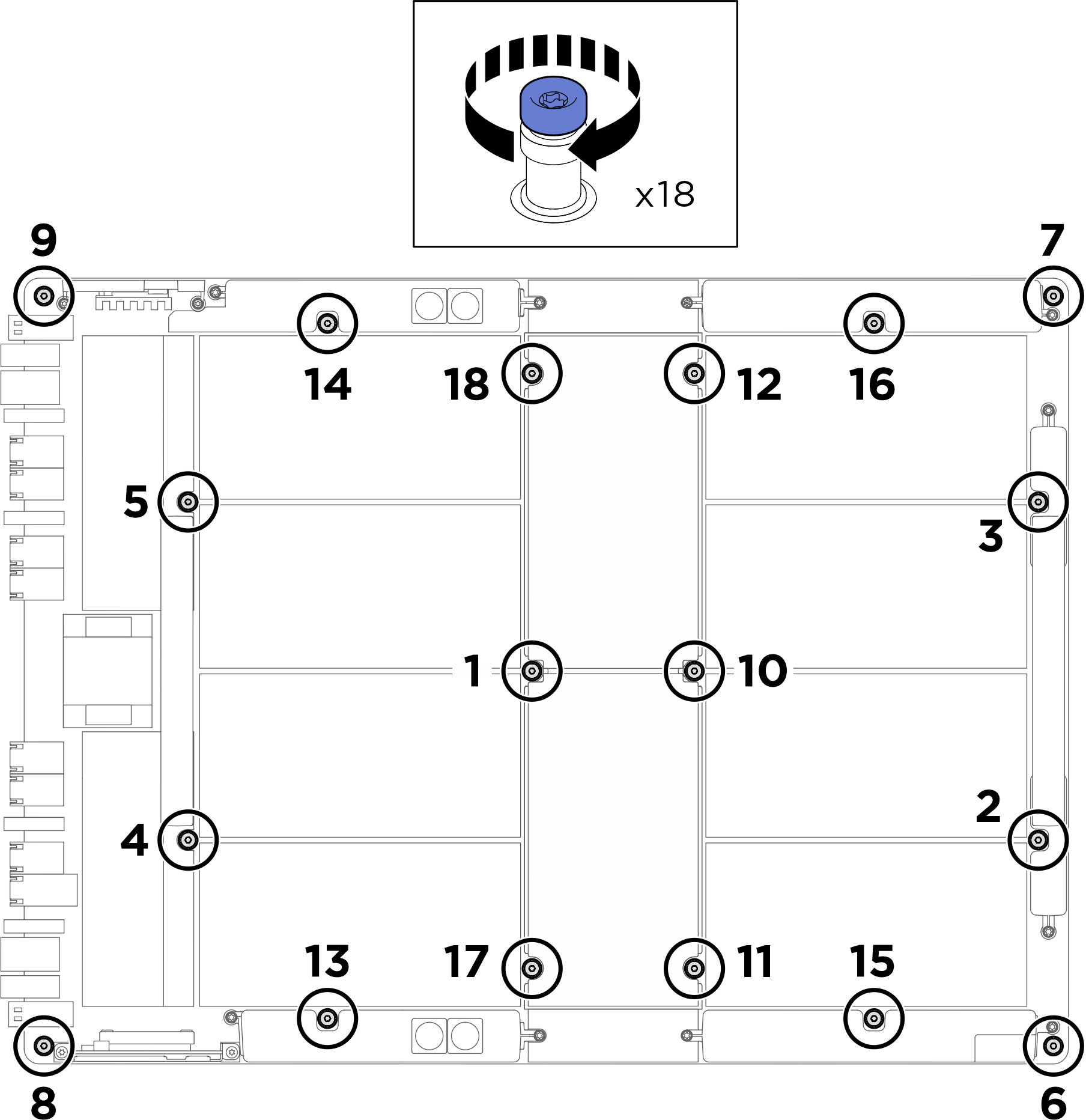

- 請您依照下方圖示所示的順序，將十八顆 Torx T15 固定螺絲鎖緊，以固定 GPU 基板。重要請勿將螺絲鎖得太緊，以免損壞。註使用設定為適當扭矩的扭矩螺絲起子鬆開或鎖緊螺絲。將螺絲完全鬆開或鎖緊所需的扭矩為 0.6±0.024 牛頓米、5.3±0.212 英吋磅，供您參考。圖 4. 安裝螺絲
- 將蓋板安裝到 NVSwitch 散熱槽上，直到牢固到位。圖 5. 安裝 NVSwitch 散熱槽蓋板

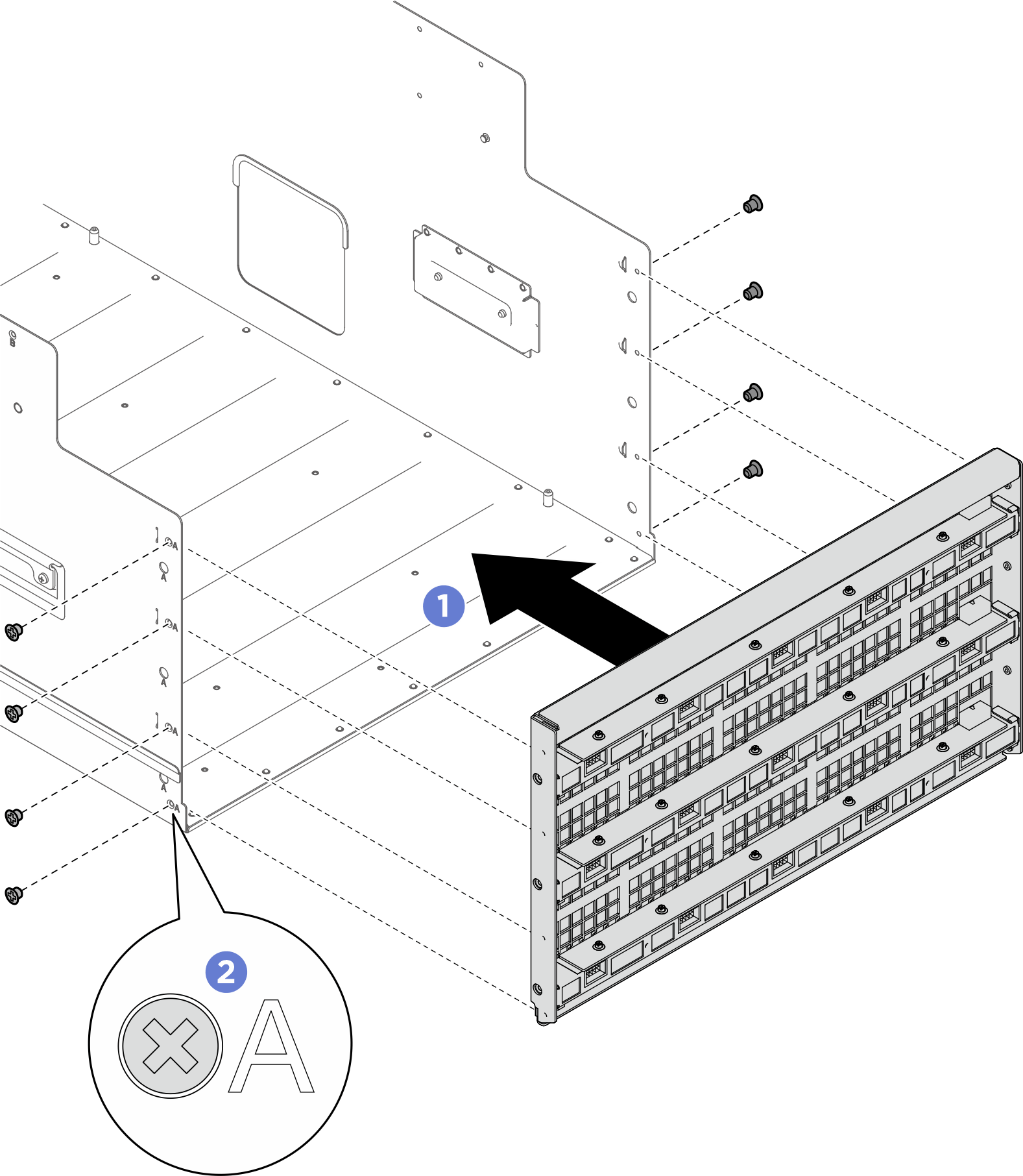

- 請安裝隔板。
- 如圖所示，以正確的方向握住隔板，然後將其滑入系統滑動箱中。
- 找到系統滑動箱兩側標有 A 的八個螺絲孔，然後鎖緊八個螺絲以固定隔板。

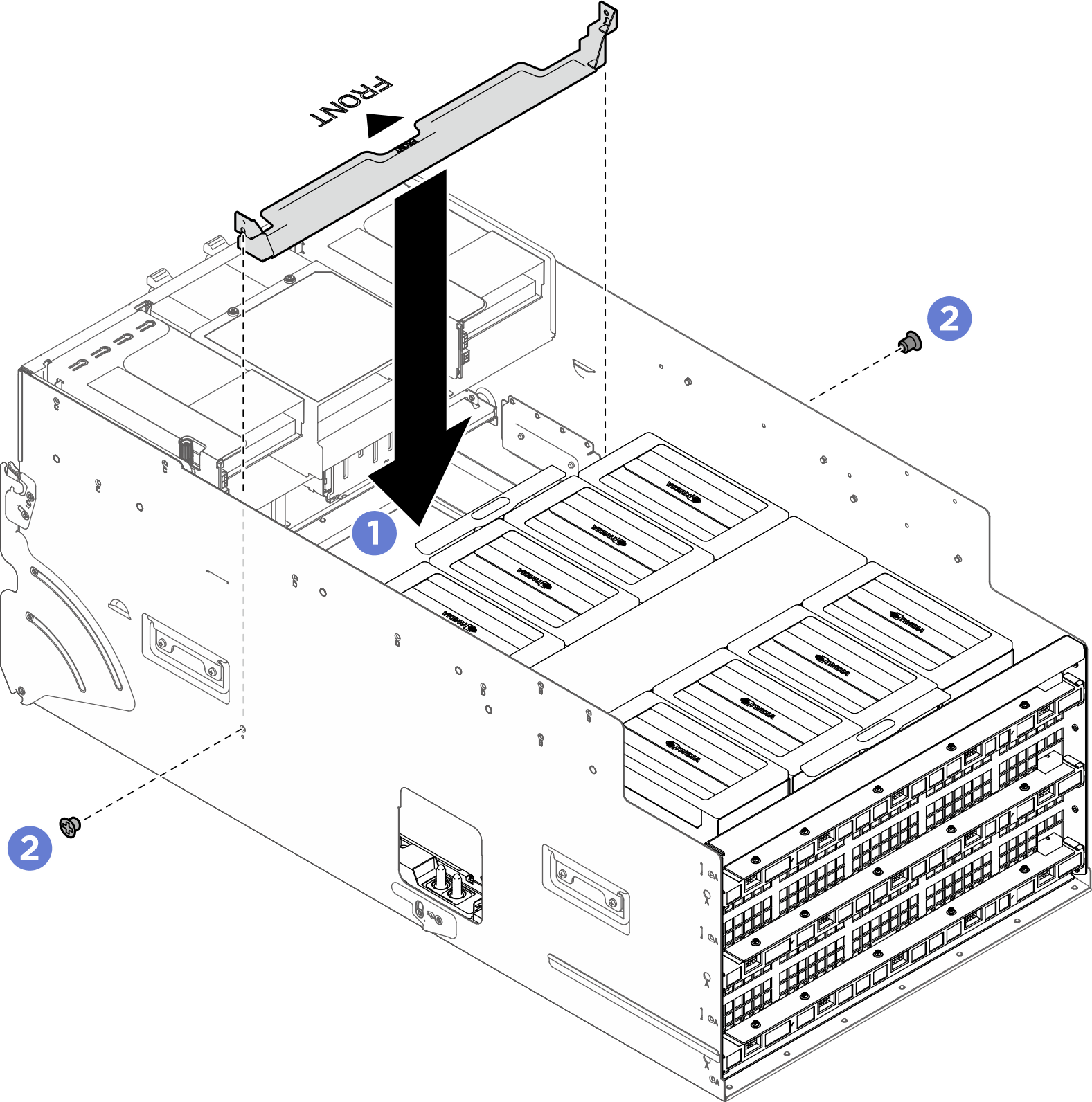

- 安裝支撐托架。
- 如圖所示，以正確的方向握住托架，然後將它向下放入系統滑動箱中。
- 鎖緊兩顆螺絲以固定支撐托架。
- 將 PCIe 交換器滑動箱完全推入系統滑動箱中。
- 按下 PCIe 交換器滑動箱兩側前方的兩個鎖扣。
- 將 PCIe 交換器滑動箱完全推入系統滑動箱中。
轉動兩個鬆開拉桿直到其鎖入定位。圖 6. 安裝 PCIe 交換器滑動箱
在您完成之後
- 請重新安裝所有 GPU 及散熱槽模組。請參閱安裝 GPU 和 散熱槽模組。
- 重新安裝所有 GPU 空氣導管。請參閱安裝 GPU 空氣導管。
- 將電纜重新連接到 GPU 基板。如需相關資訊，請參閱GPU 基板纜線佈線。
- 重新安裝電源複合體。請參閱安裝電源複合體。
- 重新安裝纜線固定器框架和擋板組件。請參閱安裝纜線固定器框架和擋板組件。
- 重新安裝運算匣。請參閱安裝運算匣。
- 請重新安裝系統滑動箱。請參閱安裝系統滑動箱。
- 完成零件更換。請參閱完成零件更換。
