安裝 GPU 和散熱槽模組

請您依照本節指示安裝 GPU 和散熱槽模組。此程序必須由經過培訓的維修技術人員執行。

關於此作業

小心

閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。
將裝有元件的防靜電保護袋與伺服器上任何未上漆的金屬表面接觸；然後，從保護袋中取出元件，將它放在防靜電表面上。
執行此程序時，現場需要兩個人和一台最大可承重 400 磅（181 公斤）的起重設備。如果您還沒有可用的起重設備，Lenovo 提供了 Genie Lift GL-8 material lift，可在 Data Center Solution Configurator。訂購 Genie Lift GL-8 material lift 時，請確保包含腳踏釋放煞車和負荷平台。
請務必檢查 GPU 和 GPU 基板上的接頭和插座。如果 GPU 或 GPU 基板上的接頭損壞或遺失，或插座中有碎屑，請勿使用。請更換新的 GPU 或 GPU 基板，然後再繼續安裝程序。
GPU 和散熱槽是一個零件。請勿從 GPU 卸下散熱槽。

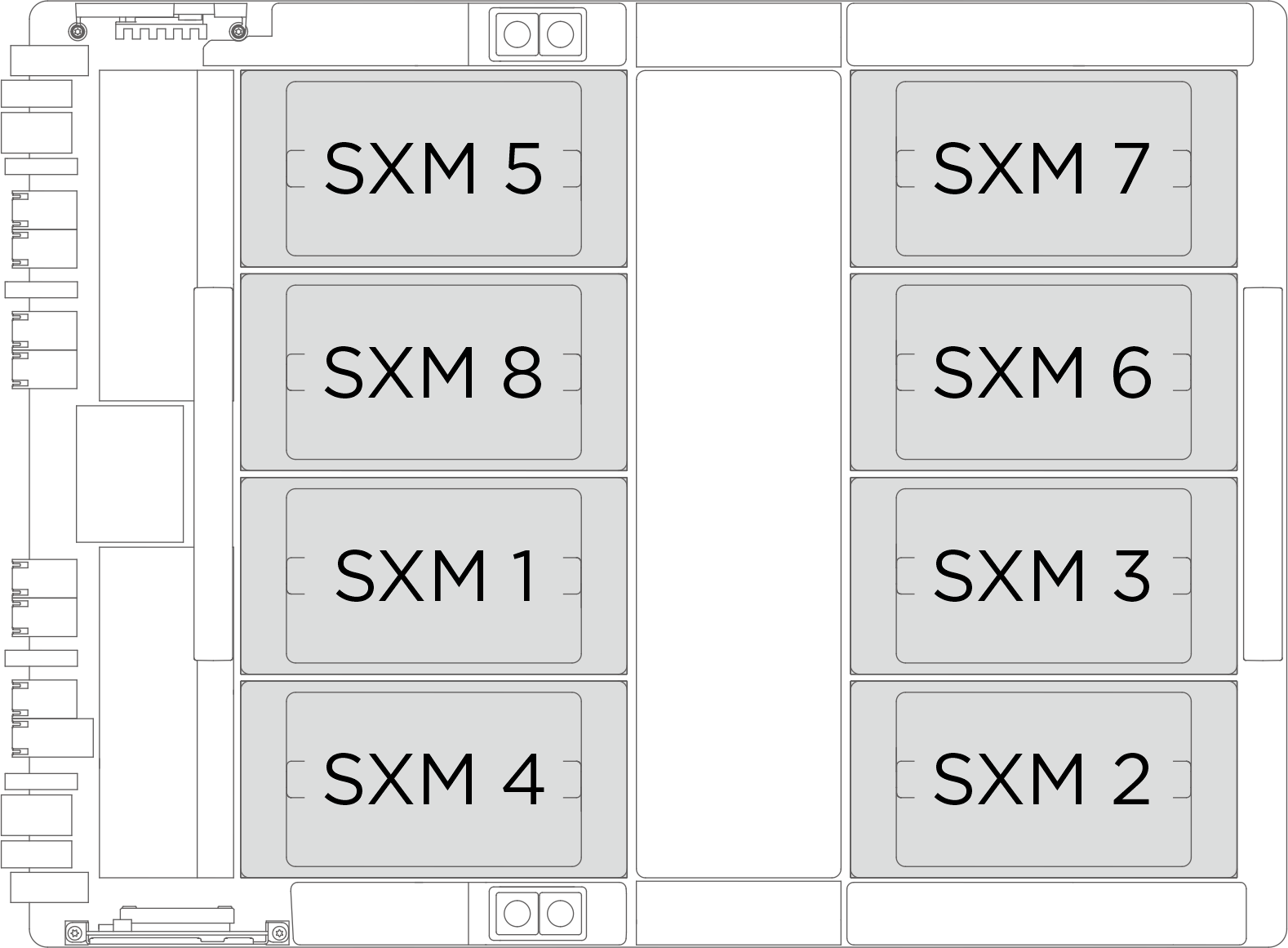

下表顯示關於實體 GPU 插座、XCC 中的插槽編號，以及 nvidia-smi 中的模組 ID 對應資訊。

實體 GPU 插座 XCC 中的插槽編號 nvidia-smi 中的模組 ID
SXM 1 插槽 21 1
SXM 2 插槽 24 2
SXM 3 插槽 22 3
SXM 4 插槽 23 4
SXM 5 插槽 17 5
SXM 6 插槽 20 6
SXM 7 插槽 18 7
SXM 8 插槽 19 8

實體 GPU 插座	XCC 中的插槽編號	nvidia-smi 中的模組 ID
SXM 1	插槽 21	1
SXM 2	插槽 24	2
SXM 3	插槽 22	3
SXM 4	插槽 23	4
SXM 5	插槽 17	5
SXM 6	插槽 20	6
SXM 7	插槽 18	7
SXM 8	插槽 19	8

註

確定您已備妥下列所需工具，以便正確更換元件：

扭矩螺絲起子
兩支 Torx T15 加長起子頭（300 公釐長）
一個 B200 夾具

韌體和驅動程式下載：更換元件後，您可能需要更新韌體或驅動程式。

前往 ThinkSystem SR680a V3 驅動程式和軟體下載網站查看您伺服器適用的最新韌體和驅動程式更新。
如需韌體更新工具的相關資訊，請參閱更新韌體。

程序

（選用）為新的 GPU 和散熱槽模組完成下列步驟。

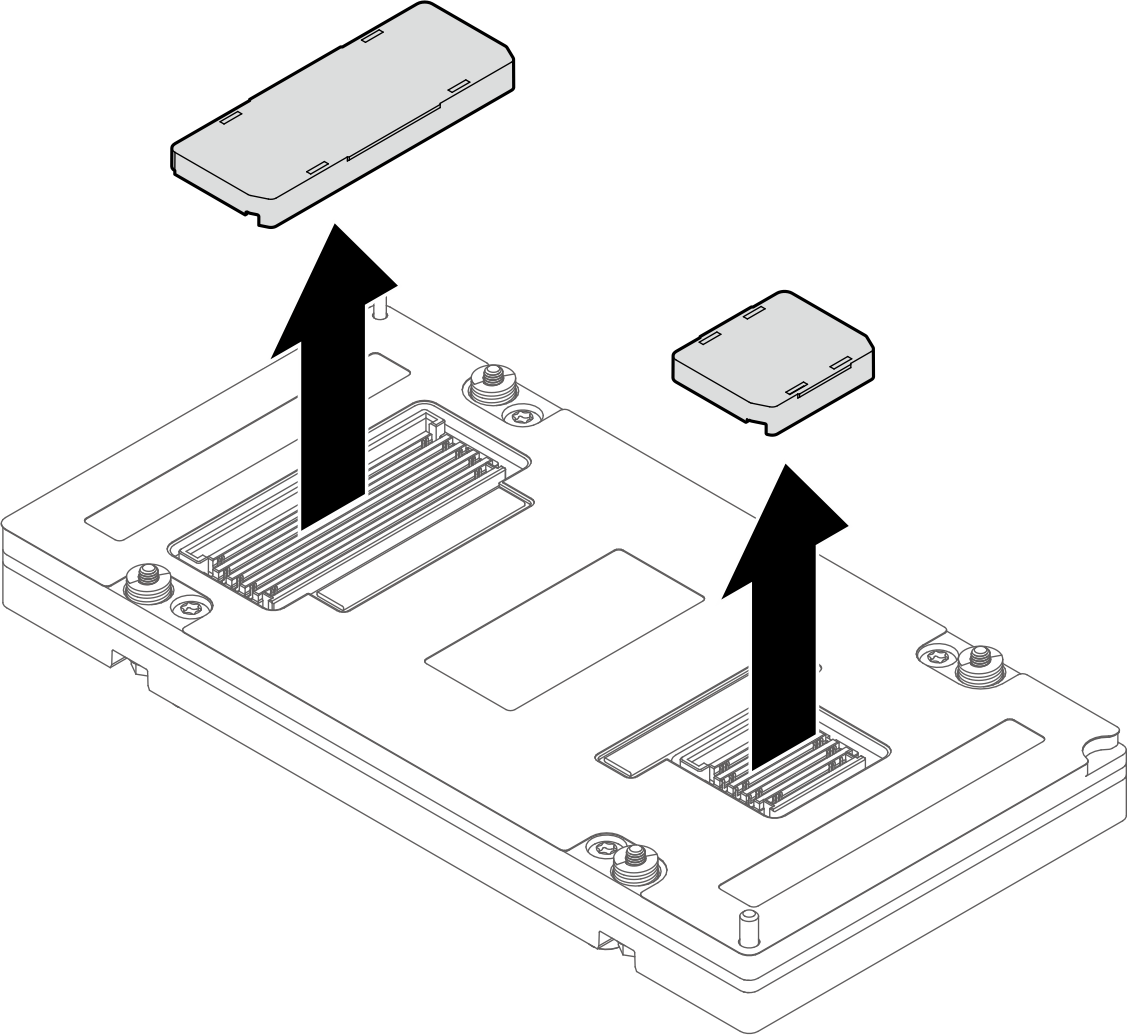

- 移除底部的接頭蓋。
- 移除散熱槽上的保護膜。
- 從散熱槽移除塑膠蓋。

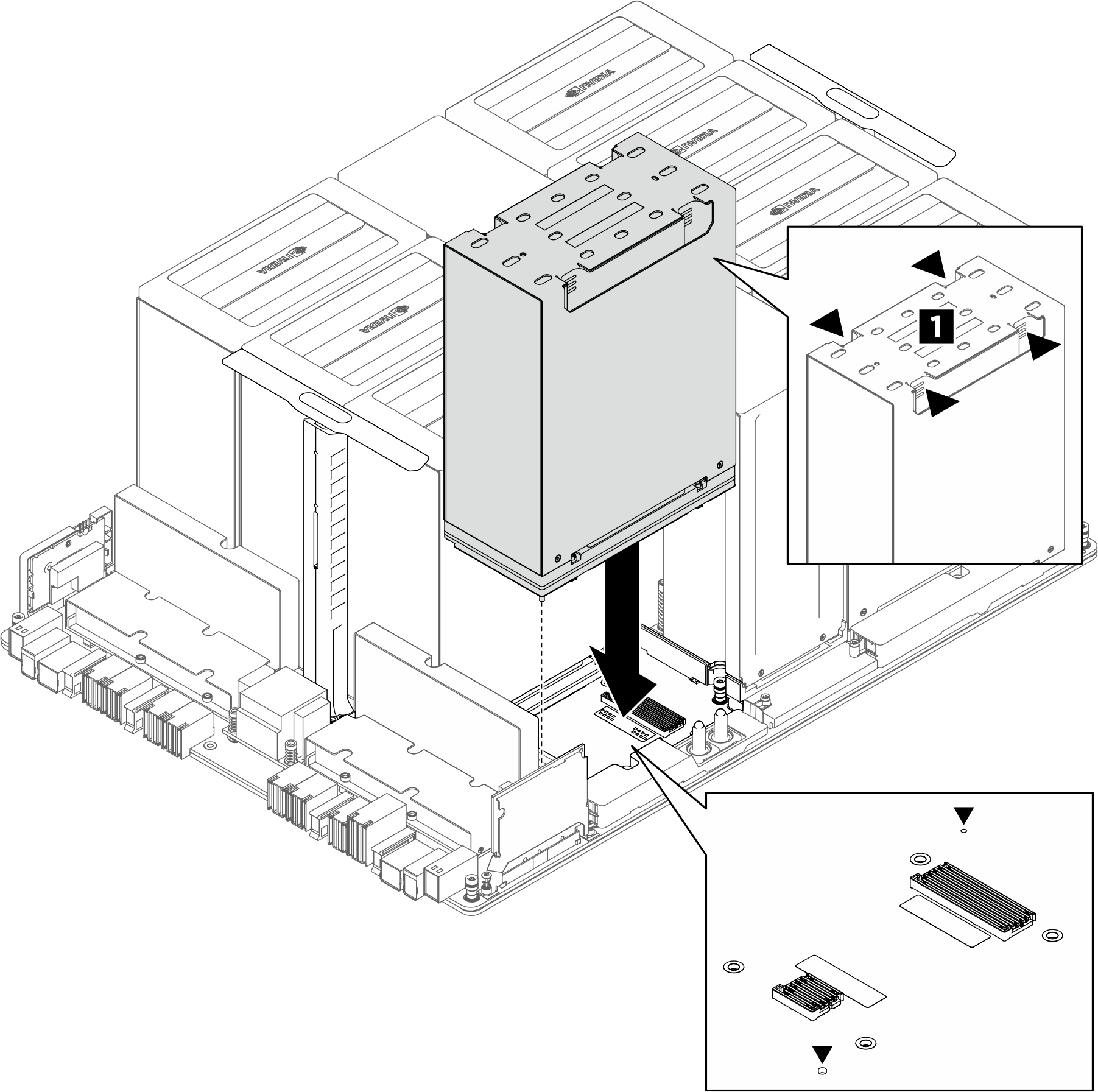

請用雙手握住 GPU 和散熱槽模組 (1) 的凹陷區域，然後將模組對齊 GPU 基板上的兩個定位孔，輕輕地放置在 GPU 基板上。
圖 1. GPU 和散熱槽模組安裝
將夾具與 GPU 散熱槽對齊，並小心地安裝到 GPU 散熱槽上。
圖 2. 安裝夾具
安裝四顆 Torx T15 螺絲，以固定 GPU 和散熱槽模組。
1. 第一階段扭矩設定：
  1. 將扭力起子設定為 0.11±0.011 牛頓米、0.97±0.097 英吋磅。
  2. 將兩個螺絲起子插入夾具上的指定孔中，同時鎖上兩個對角螺絲 () 幾輪。
  3. 將兩個螺絲起子插入夾具上的指定孔中，同時鎖上兩個對角螺絲 () 幾輪。
2. 第二個扭矩設定：
  1. 將扭力起子設置為 0.78±0.031 牛頓米、6.90±0.274 英吋磅。
  2. 將兩個螺絲起子插入夾具上的指定孔中，同時鎖上兩個對角螺絲 () 幾輪。
  3. 將兩個螺絲起子插入夾具上的指定孔中，同時鎖上兩個對角螺絲 () 幾輪。
3. 最終扭矩設定：
  1. 請將扭矩螺絲起子設置為 0.81±0.032 牛頓米、7.17±0.283 英吋磅。
  2. 將兩個螺絲起子插入夾具上的指定孔中，同時完全鎖緊兩個對角螺絲 ()。
  3. 將兩個螺絲起子插入夾具上的指定孔中，同時完全鎖緊兩個對角螺絲 ()。
註
必須由兩個人同時鎖緊螺絲。
圖 3. 安裝螺絲

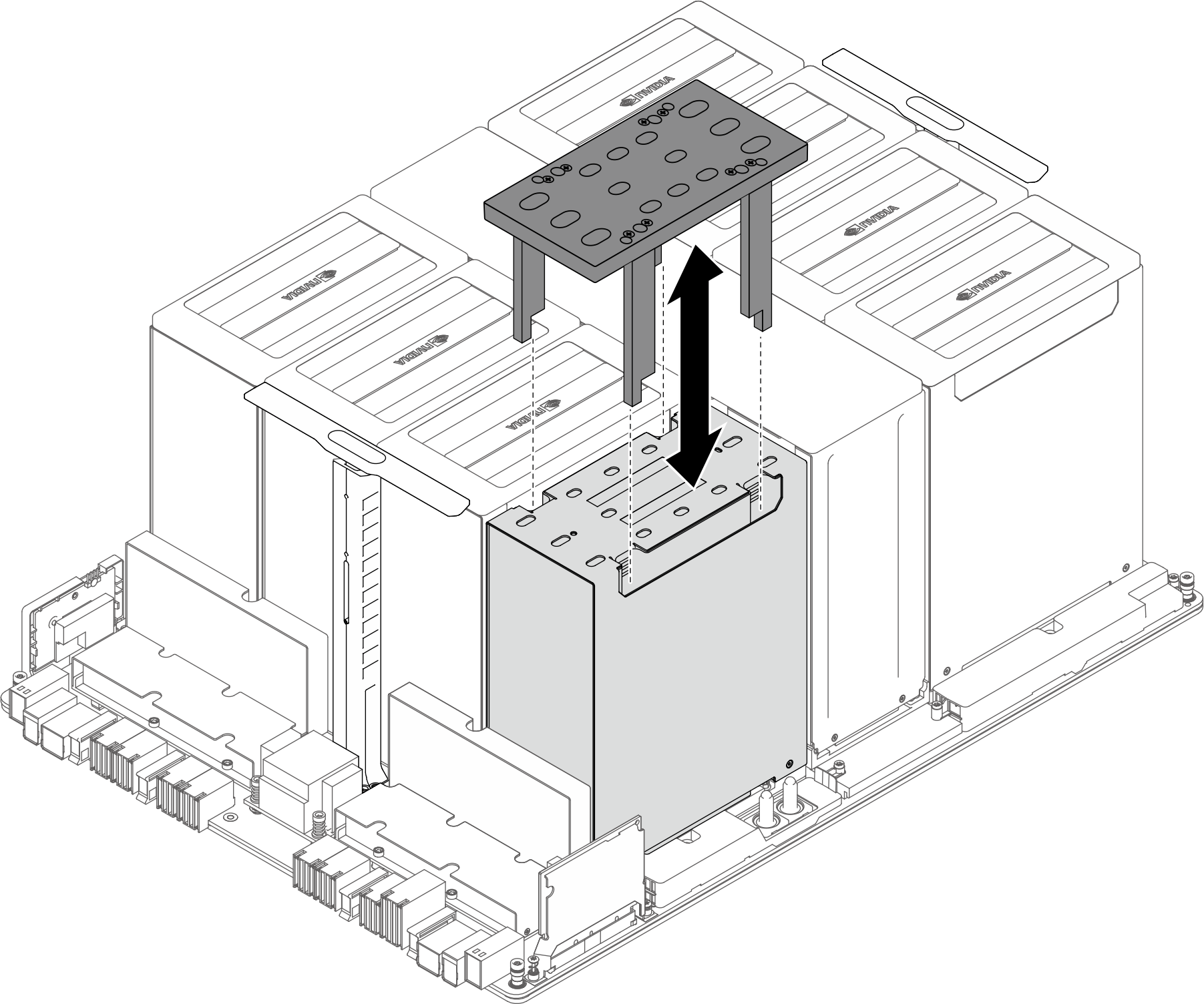

從 GPU 散熱槽取下夾具。
圖 4. 取下夾具

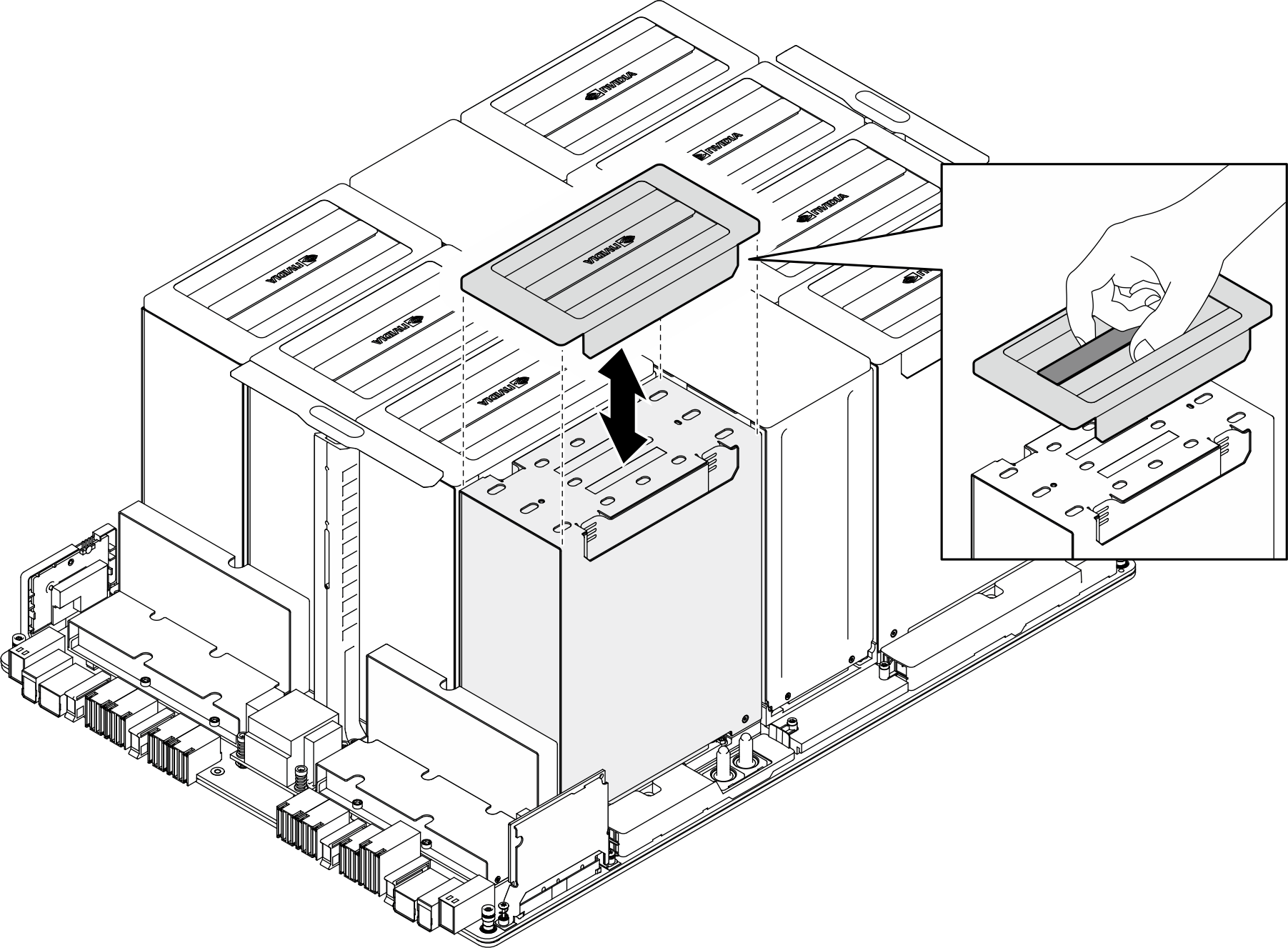

將塑膠蓋安裝到 GPU 與散熱槽模組上，直到完全就位。
圖 5. 安裝塑膠蓋

在您完成之後

（僅限 GPU 與散熱槽模組 2、4、5 和 7）重新安裝 GPU 空氣導管。請參閱安裝 GPU 空氣導管。
重新安裝電源複合體。請參閱安裝電源複合體。
重新安裝纜線固定器框架和擋板組件。請參閱安裝纜線固定器框架和擋板組件。
重新安裝運算匣。請參閱安裝運算匣。
請重新安裝系統滑動箱。請參閱安裝系統滑動箱。
完成零件更換。請參閱完成零件更換。
