Instalar um módulo de dissipador de calor e GPU

Siga as instruções nesta seção para instalar um módulo de dissipador de calor e GPU. O procedimento deve ser executado por um técnico treinado.

Sobre esta tarefa

Atenção
  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.
  • Encoste a embalagem antiestática que contém o componente em qualquer superfície metálica não pintada no servidor; em seguida, remova-o da embalagem e coloque-o em uma superfície antiestática.
  • Duas pessoas e um dispositivo de elevação no local que podem suportar até 400 lb (181 kg) são necessários para executar esse procedimento. Se você ainda não tiver um dispositivo de içamento disponível, a Lenovo oferece o Genie Lift GL-8 material lift que pode ser adquirido em Data Center Solution Configurator. Inclua o freio e a plataforma de carga ao pedir o Genie Lift GL-8 material lift.
  • Inspecione os conectores e soquetes na GPU e na placa-base da GPU. Não use a GPU nem a placa base da GPU se seus conectores estiverem danificados ou ausentes, ou se houver detritos nos soquetes. Substitua a GPU ou a placa-base da GPU antes de continuar o procedimento de instalação.
  • A GPU e o dissipador de calor compõem uma peça. Não remova o dissipador de calor da GPU.
  • A tabela a seguir mostra as informações de mapeamento sobre os soquetes de GPU físicos, a numeração de slots no XCC e os IDs dos módulos no nvidia-smi.


    Soquete de GPU físicoNumeração de slot no XCCID do módulo no nvidia-smi
    SXM 1Slot 211
    SXM 2Slot 242
    SXM 3Slot 223
    SXM 4Slot 234
    SXM 5Slot 175
    SXM 6Slot 206
    SXM 7Slot 187
    SXM 8Slot 198
Nota
Certifique-se de ter as ferramentas necessárias listadas abaixo disponíveis para substituir adequadamente o componente:
  • Parafusadeiras de torque
  • Duas pontas Torx T15 alongadas (300 mm de comprimento)
  • Um gabarito B200
Download de firmware e driver: talvez seja necessário atualizar o firmware ou o driver depois de substituir um componente.

Procedimento

  1. (Opcional) Conclua as etapas a seguir para a nova GPU e o módulo de dissipador de calor.

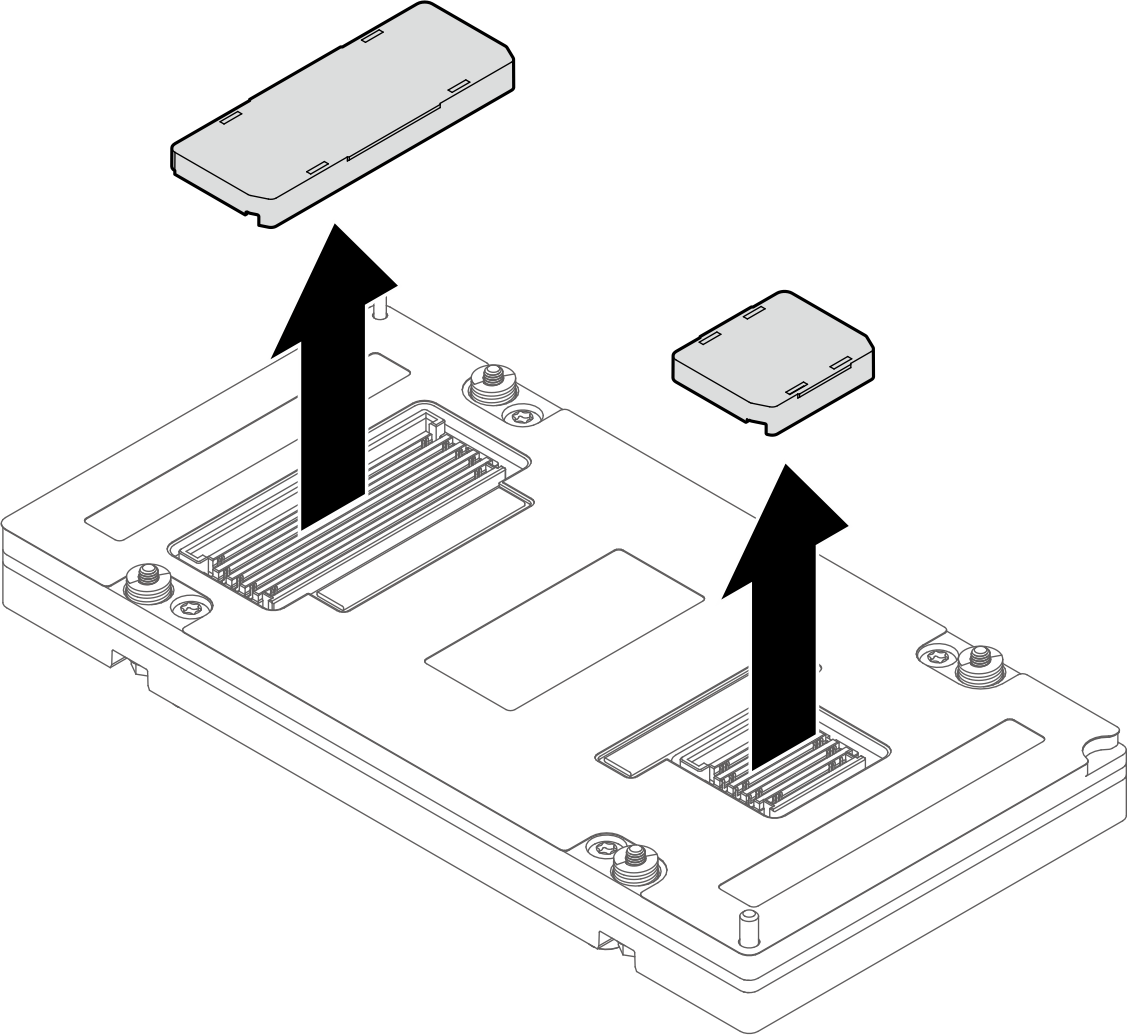

    • Remova as tampas do conector na parte inferior.


    • Remova a película protetora do dissipador de calor.
    • Remova a tampa plástica do dissipador de calor.

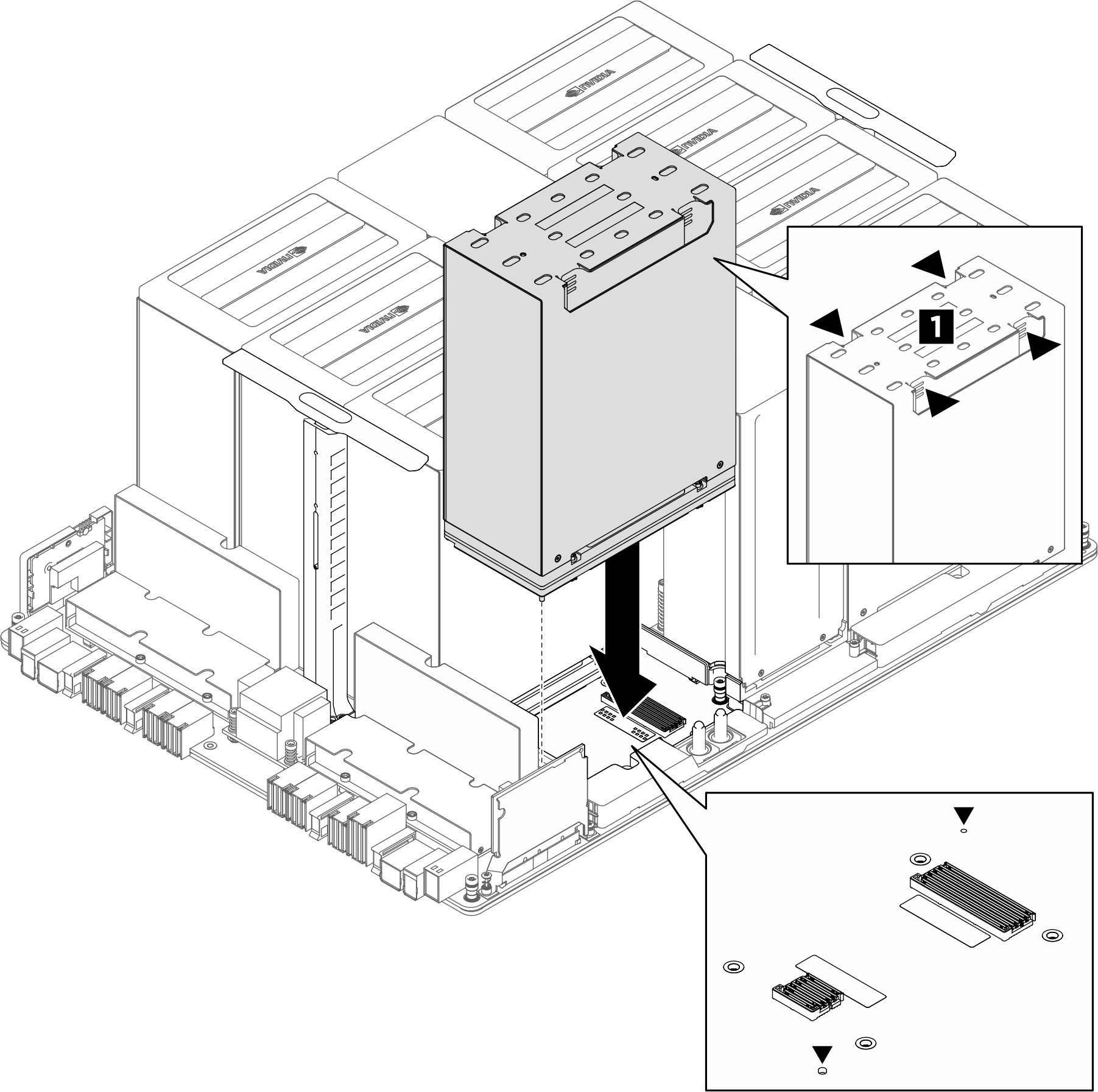

  2. Use as duas mãos para segurar a área rebaixada do módulo de dissipador de calor e GPU (1); em seguida, alinhe o módulo com os dois orifícios-guia na placa-base da GPU e coloque-o cuidadosamente na placa-base da GPU.
    Figura 1. Instalação de um módulo de dissipador de calor e GPU
    GPU and heat sink module installation
  3. Alinhe o gabarito com o dissipador de calor de GPU e instale-o cuidadosamente no dissipador de calor de GPU.
    Figura 2. Instalação do gabarito
    Jig installation

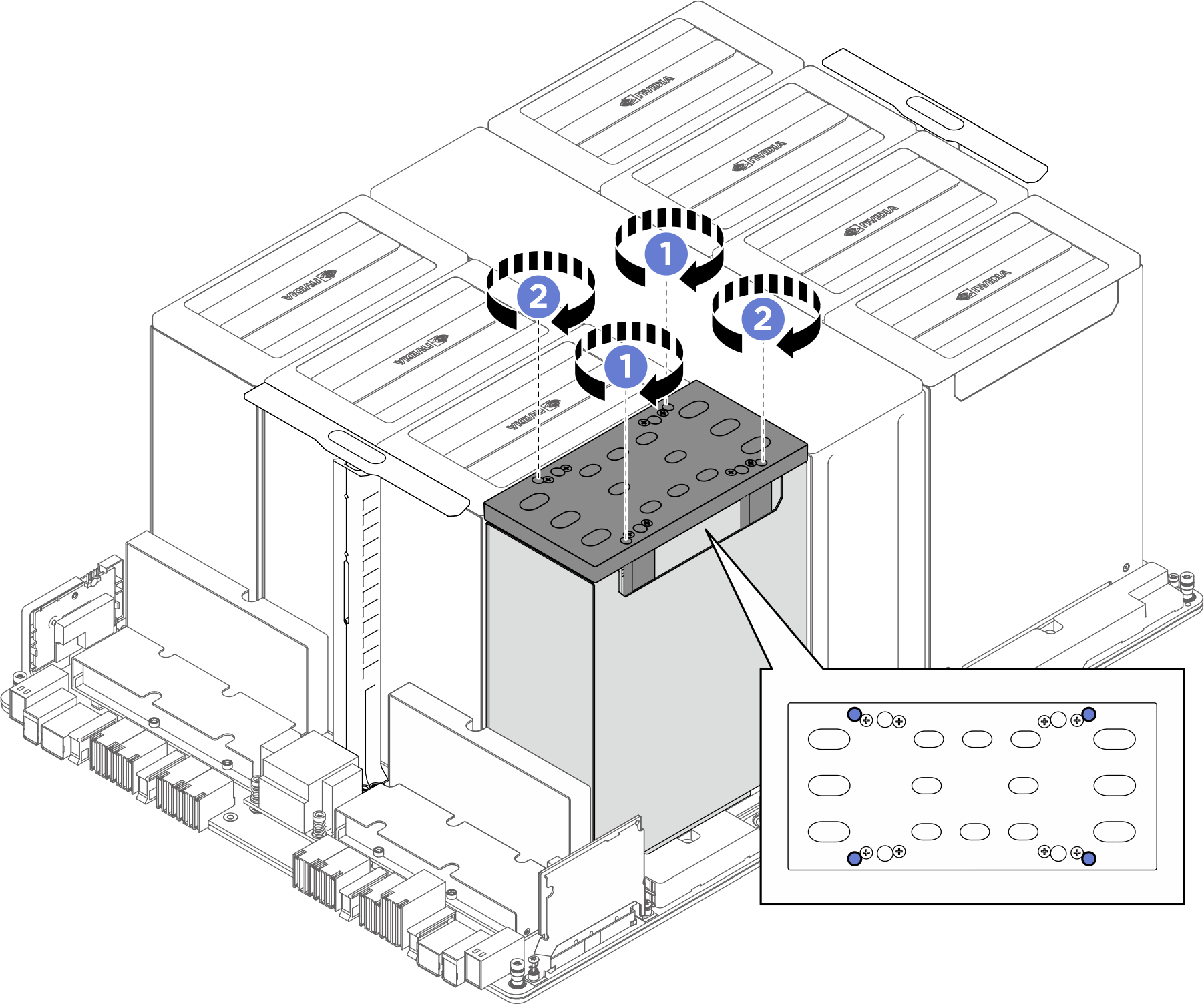

  4. Instale os quatro parafusos Torx T15 para fixar o módulo de dissipador de calor e GPU.
    1. Primeira configuração de torque:
      1. Ajuste as chaves de fenda de torque para 0,11±0,011 Newton-metro, 0,97±0,097 libra-polegada.
      2. Insira as duas chaves de fenda nos orifícios designados no gabarito para apertar simultaneamente os dois parafusos diagonais () por algumas rodadas.
      3. Insira as duas chaves de fenda nos orifícios designados no gabarito para apertar simultaneamente os dois parafusos diagonais () por algumas rodadas.
    2. Segunda configuração de torque:
      1. Ajuste as chaves de fenda de torque para 0,78±0,031 Newton-metro, 6,90±0,274 libras-polegadas.
      2. Insira as duas chaves de fenda nos orifícios designados no gabarito para apertar simultaneamente os dois parafusos diagonais () por algumas rodadas.
      3. Insira as duas chaves de fenda nos orifícios designados no gabarito para apertar simultaneamente os dois parafusos diagonais () por algumas rodadas.
    3. Configuração final do torque:
      1. Ajuste as chaves de fenda de torque para 0,81±0,032 Newton-metro, 7,17±0,283 libras-polegadas.
      2. Insira as duas chaves de fenda nos orifícios designados no gabarito e aperte totalmente os dois parafusos diagonais () simultaneamente.
      3. Insira as duas chaves de fenda nos orifícios designados no gabarito e aperte totalmente os dois parafusos diagonais () simultaneamente.
    Nota
    Duas pessoas são necessárias para apertar os parafusos simultaneamente.
    Figura 3. Instalação do parafuso
    Screw installation
  5. Remova o gabarito do dissipador de calor da GPU.
    Figura 4. Remoção do gabarito
    Jig removal
  6. Coloque a tampa plástica no módulo do dissipador de calor e GPU até que esteja preso com firmeza.
    Figura 5. Instalação da tampa plástica
    Plastic cover installation

Depois de concluir

  1. (Apenas módulo de dissipador de calor e GPU 2, 4, 5 e 7) Reinstale o duto de ar da GPU. Consulte Instalar um duto de ar da GPU.
  2. Reinstale o complexo de energia. Consulte Instalar o complexo de energia.
  3. Reinstale a estrutura do suporte do cabo e o conjunto do defletor. Consulte Instalar a estrutura do suporte do cabo e o conjunto do defletor.
  4. Reinstale a bandeja de cálculo. Consulte Instalar a bandeja de cálculo.
  5. Reinstale o suporte do sistema. Consulte Instalar o suporte do sistema.
  6. Conclua a substituição de peças. Consulte Concluir a substituição de peças.
