GPU およびヒートシンク・モジュールの取り付け

GPU とヒートシンク・モジュールを取り付けるには、このセクションの説明に従ってください。この手順は、トレーニングを受けた技術者が行う必要があります。

このタスクについて

重要

安全に作業を行うために、取り付けのガイドラインおよび安全検査のチェックリストをお読みください。
コンポーネントが入っている帯電防止パッケージを、サーバーの塗装されていない金属面に接触させます。次に、それをパッケージから取り出し、帯電防止板の上に置きます。
この手順は 2 人で実行する必要があります。また、最大 400 ポンド (181kg) を支えることができるリフト・デバイス 1 台が必要です。リフト・デバイスがまだ手元にない場合、Lenovo では Data Center Solution Configurator で購入していただける Genie Lift GL-8 material lift をご用意しています。Genie Lift GL-8 material lift を注文される際は、フットリリース・ブレーキとロード・プラットフォームが含まれていることを確認してください。
GPU および GPU ベースボードのコネクターおよびソケットを必ず検査してください。GPU または GPU ベースボードのコネクターが破損しているか足りない場合、あるいはソケットに異物がある場合は、GPU または GPU ボードを使用しないでください。取り付け手順を続行する前に、GPU または GPU ベースボードを新しいものと交換してください。
GPU およびヒートシンクは 1 つの部品です。GPU からヒートシンクを取り外さないでください。

次の表は、物理 GPU ソケット、XCC のスロット番号、および nvidia-smi のモジュール ID のマッピング情報を示しています。

物理 GPU ソケット	XCC のスロット番号付け	nvidia-smi のモジュール ID
SXM 1	スロット 21	1
SXM 2	スロット 24	2
SXM 3	スロット 22	3
SXM 4	スロット 23	4
SXM 5	スロット 17	5
SXM 6	スロット 20	6
SXM 7	スロット 18	7
SXM 8	スロット 19	8

注

コンポーネントを適切に交換するために、以下にリストされている必要なツールが利用できることを確認してください:

トルク・ドライバー
Torx T15 拡張ビット (長さ 300 mm) 2 本
B200 治具 1 個

ファームウェアとドライバーのダウンロード: コンポーネントの交換後、ファームウェアやドライバーの更新が必要になる場合があります。

ご使用のサーバーでのファームウェアとドライバーの最新の更新を確認するには、ThinkSystem SR680a V3 用のドライバーおよびソフトウェアのダウンロード Web サイトを参照してください。
ファームウェア更新ツールについて詳しくは、ファームウェアの更新を参照してください。

手順

(オプション) 新しい GPU およびヒートシンク・モジュールに対して、以下の手順を実行します。

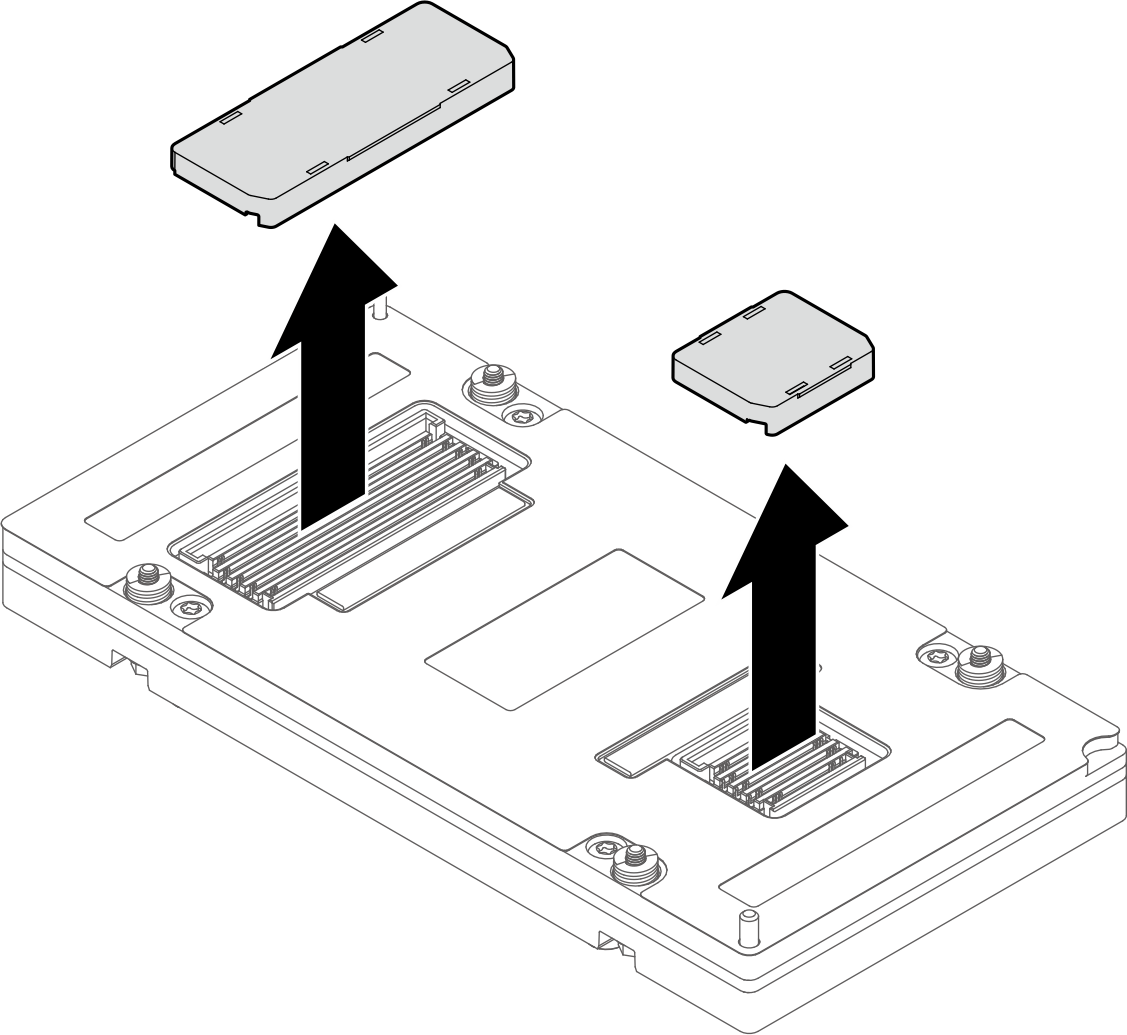

- 下部のコネクター・カバーを取り外します。
- ヒードシンクから保護フィルムを取り外します。
- ヒートシンクからプラスチック・カバーを取り外します。

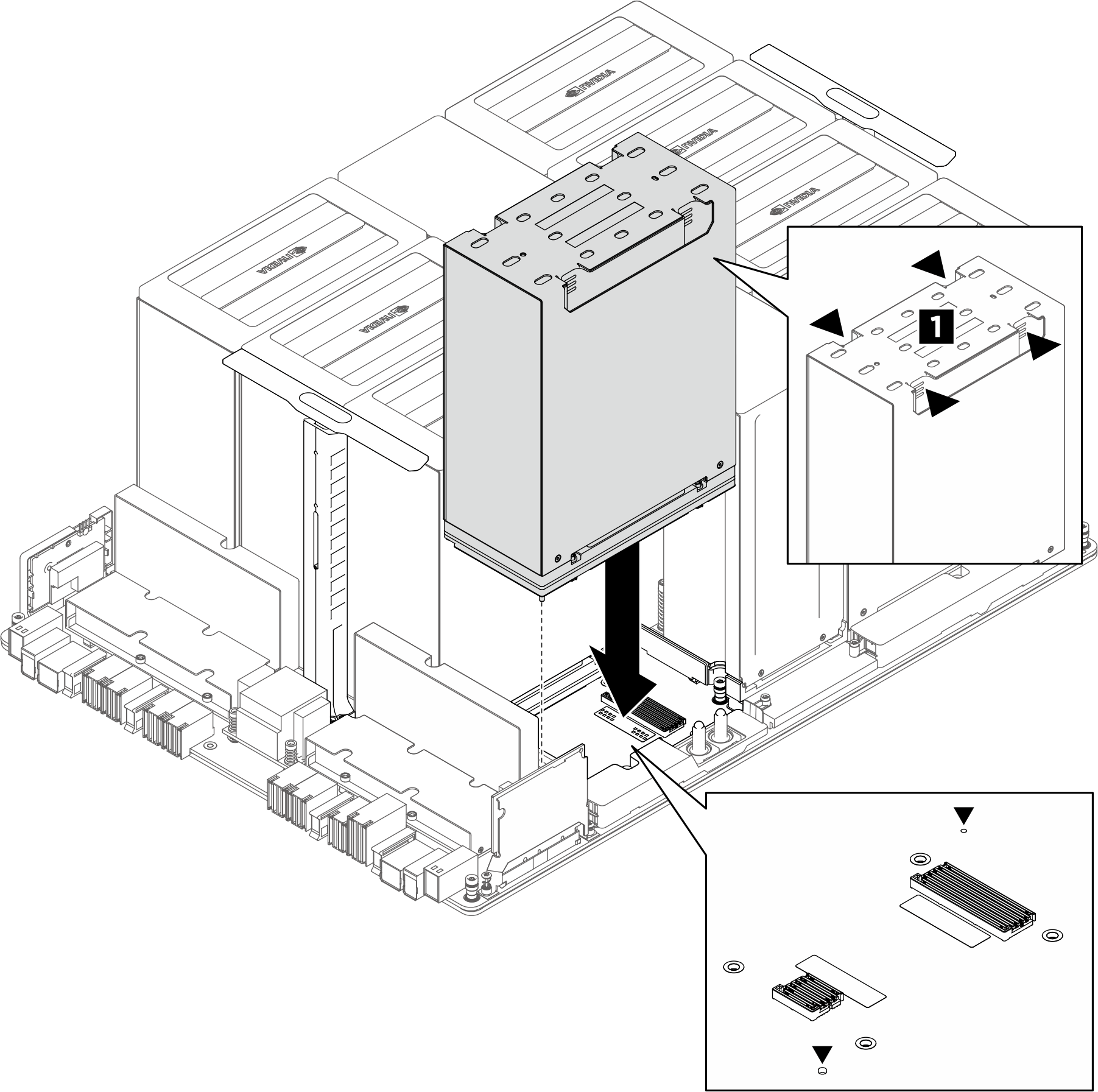

両手で GPU とヒートシンク・モジュール (1) のくぼんだ部分をつかみ、モジュールを GPU ベースボードの 2 つのガイド穴に合わせ、GPU ベースボードに静かに配置します。
図 1. GPU およびヒートシンクモジュールの取り付け
治具を GPU ヒートシンクに合わせ、GPU ヒートシンクに慎重に取り付けます。
図 2. 治具の取り付け

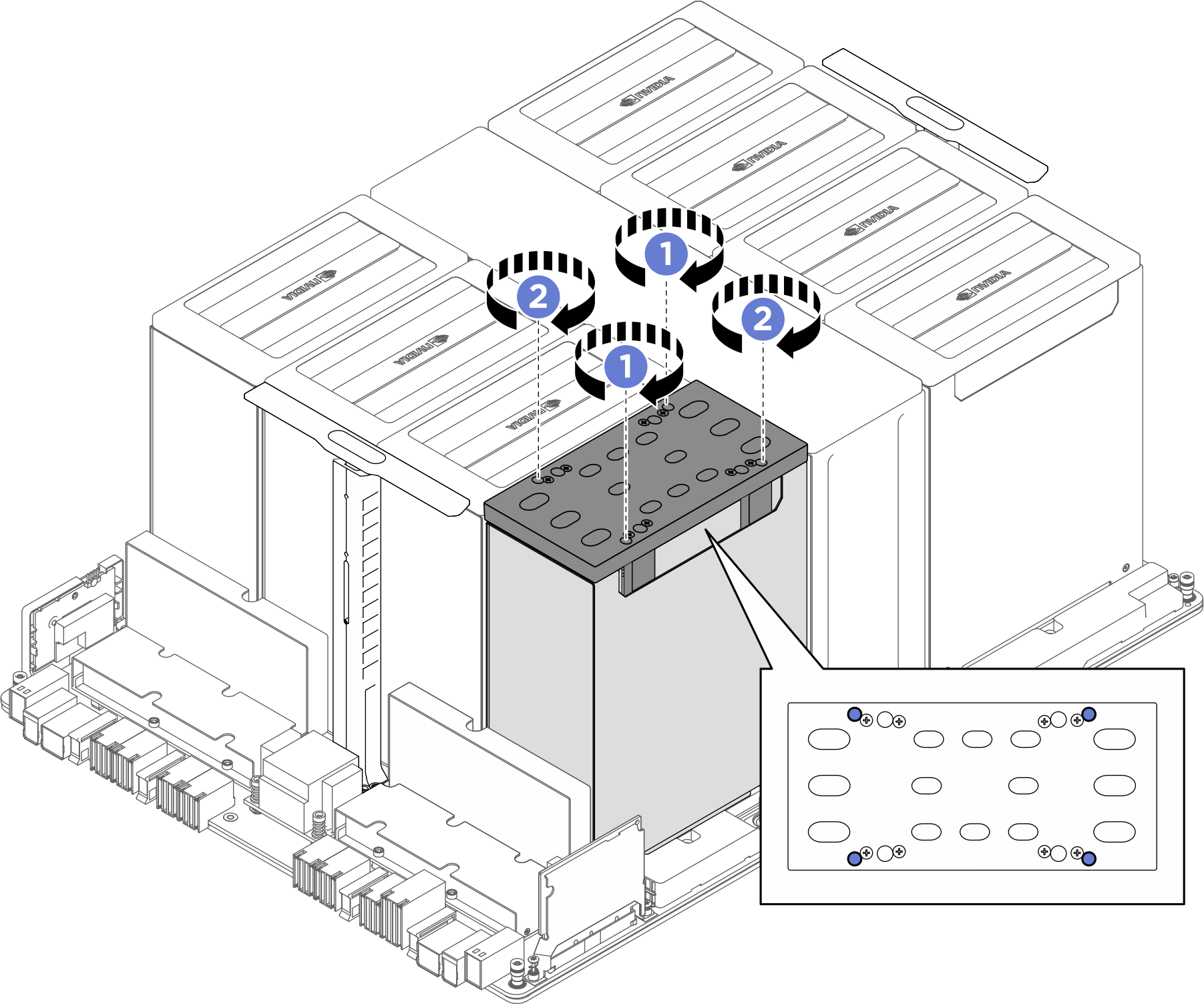

4 本の Torx T15 ねじを取り付けて、GPU とヒートシンク・モジュールを固定します。
1. 最初のトルク設定:
  1. トルク・ドライバーを 0.11±0.011 ニュートン・メーター、0.97±0.097 インチ・ポンドに設定します。
  2. 2 本のドライバーを治具の指定された穴に挿入し、2 本の斜めねじ () を数ラウンド同時に締めます。
  3. 2 本のドライバーを治具の指定された穴に挿入し、2 本の斜めねじ () を数ラウンド同時に締めます。
2. 第 2 トルク設定:
  1. トルク・ドライバーを 0.78±0.031 ニュートン・メーター、6.90±0.274 インチ・ポンドに設定します。
  2. 2 本のドライバーを治具の指定された穴に挿入し、2 本の斜めねじ () を数ラウンド同時に締めます。
  3. 2 本のドライバーを治具の指定された穴に挿入し、2 本の斜めねじ () を数ラウンド同時に締めます。
3. 最終トルク設定:
  1. トルク・ドライバーを 0.81±0.032 ニュートン・メーター、7.17±0.283 インチ・ポンドに設定します。
  2. 2 本のドライバーを治具の指定された穴に挿入し、2 本の斜めねじ () を同時に完全に締めます。
  3. 2 本のドライバーを治具の指定された穴に挿入し、2 本の斜めねじ () を同時に完全に締めます。
注
2 人で同時にねじを締める必要があります。
図 3. ねじの取り付け
GPU ヒートシンクから治具を取り外します。
図 4. 治具の取り外し
プラスチック・カバーを GPU およびヒートシンク・モジュールの上に、しっかり固定されるまで置きます。
図 5. プラスチック・カバーの取り付け

完了したら

(GPU およびヒートシンク・モジュール 2、4、5、および 7 のみ) GPU エアー・ダクトを再度取り付けます。GPU エアー・ダクトの取り付けを参照してください。
電源複合システムを再度取り付けます。電源複合システムの取り付けを参照してください。
ケーブル・ホルダー・フレームとバッフル・アセンブリーを再度取り付けます。ケーブル・ホルダー・フレームとバッフル・アセンブリーの取り付けを参照してください。
コンピュート・トレイを再度取り付けます。コンピュート・トレイの取り付けを参照してください。
システム・シャトルを再度取り付けます。システム・シャトルの取り付けを参照してください。
部品交換を完了します。部品交換の完了を参照してください。
