ติดตั้งโมดูล GPU และตัวระบายความร้อน

ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งโมดูล GPU และตัวระบายความร้อน ขั้นตอนนี้ต้องดำเนินการโดยช่างเทคนิคที่ได้รับการฝึกอบรม

เกี่ยวกับงานนี้

ข้อควรสนใจ

อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย
นำบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตที่มีส่วนประกอบไปแตะที่พื้นผิวโลหะที่ไม่ทาสีบนเซิร์ฟเวอร์ แล้วจึงนำส่วนประกอบออกจากบรรจุภัณฑ์ และวางลงบนพื้นผิวป้องกันไฟฟ้าสถิต
ต้องมีสองคนและอุปกรณ์ยกหนึ่งตัวในสถานที่ที่รองรับน้ำหนักได้ถึง 400 ปอนด์ (181 กก.) ในการดำเนินขั้นตอนนี้ หากคุณยังไม่มีอุปกรณ์ยก Lenovo มี Genie Lift GL-8 material lift ที่คุณสามารถซื้อได้ที่ Data Center Solution Configurator อย่าลืมรวมเบรกเท้าและแท่นยกไว้ในรายการขณะสั่งซื้อ Genie Lift GL-8 material lift
อย่าลืมตรวจสอบขั้วต่อและช่องเสียบต่างๆ บน GPU และแผงวงจรหลัก GPU อย่าใช้ GPU หรือแผงวงจรหลัก GPU หากขั้วต่อชำรุดหรือสูญหาย หรือมีสิ่งแปลกปลอมในช่องเสียบ เปลี่ยนชิ้นส่วน GPU หรือแผงวงจรหลัก GPU อันใหม่ ก่อนที่จะดำเนินการติดตั้งต่อไป
GPU และตัวระบายความร้อนเป็นชิ้นส่วนเดียว อย่าถอดตัวระบายความร้อนออกจาก GPU

ตารางต่อไปนี้จะแสดงข้อมูลการแมปเกี่ยวกับช่องเสียบ GPU จริง การกำหนดหมายเลขช่องเสียบใน XCC และ ID โมดูลใน nvidia-smi

ซ็อกเก็ต GPU จริง	หมายเลขช่องเสียบใน XCC	ID โมดูลใน nvidia-smi
SXM 1	ช่องเสียบ 21	1
SXM 2	ช่องเสียบ 24	2
SXM 3	ช่องเสียบ 22	3
SXM 4	ช่องเสียบ 23	4
SXM 5	ช่องเสียบที่ 17	5
SXM 6	ช่องเสียบที่ 20	6
SXM 7	ช่องเสียบที่ 18	7
SXM 8	ช่องเสียบที่ 19	8

หมายเหตุ

ตรวจสอบให้แน่ใจว่าคุณมีเครื่องมือที่จำเป็นตามรายการด้านล่างเพื่อการเปลี่ยนชิ้นส่วนที่ถูกต้อง:

ไขควงแรงบิด
ดอกไขควงขยาย Torx T15 สองดอก (ยาว 300 มม.)
จิ๊ก B200 หนึ่งตัว

การดาวน์โหลดเฟิร์มแวร์และไดรเวอร์: คุณอาจต้องอัปเดตเฟิร์มแวร์หรือไดรเวอร์หลังจากเปลี่ยนส่วนประกอบ

ไปที่ เว็บไซต์ดาวน์โหลดไดรเวอร์และซอฟต์แวร์สำหรับ ThinkSystem SR680a V3 เพื่อดูข้อมูลการอัปเดตเฟิร์มแวร์และไดรเวอร์ล่าสุดของเซิร์ฟเวอร์คุณ
ไปที่ อัปเดตเฟิร์มแวร์ สำหรับข้อมูลเพิ่มเติมเกี่ยวกับเครื่องมืออัปเดตเฟิร์มแวร์

ขั้นตอน

(ไม่บังคับ) ทำตามขั้นตอนต่อไปนี้สำหรับ GPU และโมดูลตัวระบายความร้อนใหม่

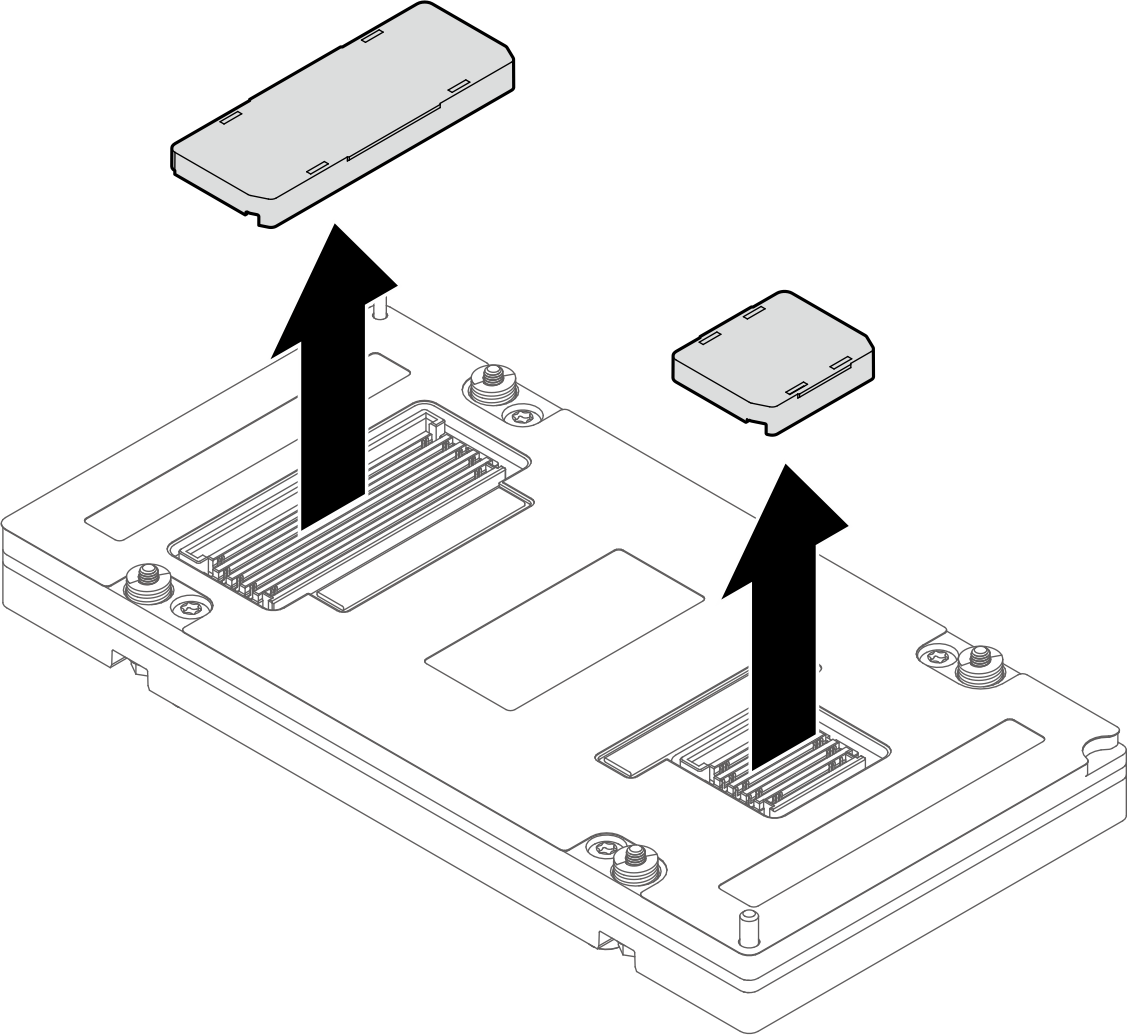

- ถอดฝาครอบขั้วต่อที่ด้านล่าง
- ลอกฟิล์มป้องกันออกจากตัวระบายความร้อน
- ถอดฝาครอบพลาสติกออกจากตัวระบายความร้อน

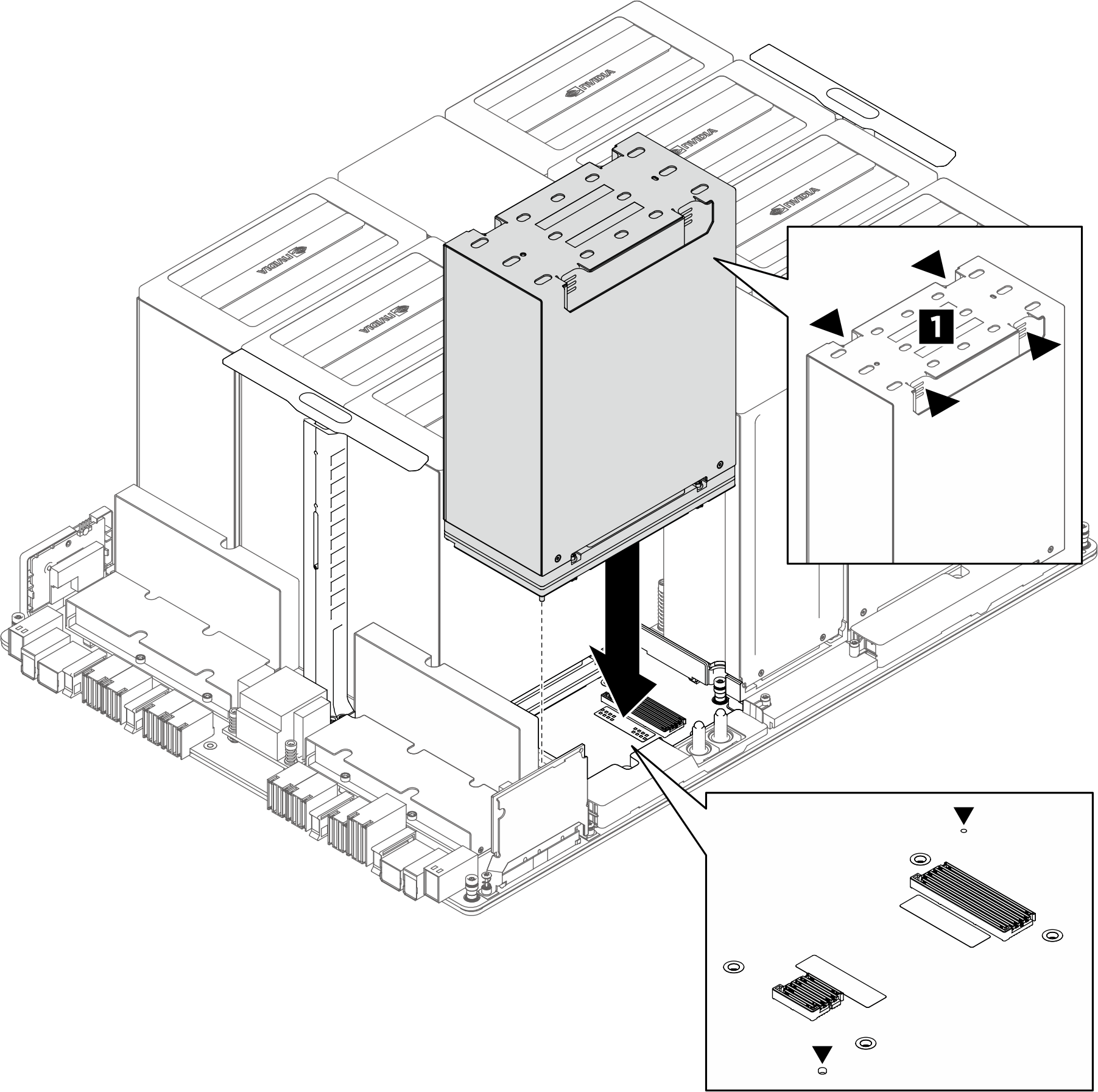

ใช้มือทั้งสองข้างจับบริเวณร่องของโมดูล GPU และตัวระบายความร้อน (1) จากนั้นจัดตำแหน่งโมดูลให้ตรงกับรูนำร่องสองรูบนแผงวงจรหลัก GPU แล้วค่อยๆ วางลงบนแผงวงจรหลัก GPU
รูปที่ 1. การติดตั้งโมดูล GPU และตัวระบายความร้อน
จัดตำแหน่งจิ๊กให้ตรงกับตัวระบายความร้อน GPU แล้วค่อยๆ ติดตั้งลงบนตัวระบายความร้อน GPU
รูปที่ 2. การติดตั้งจิ๊ก

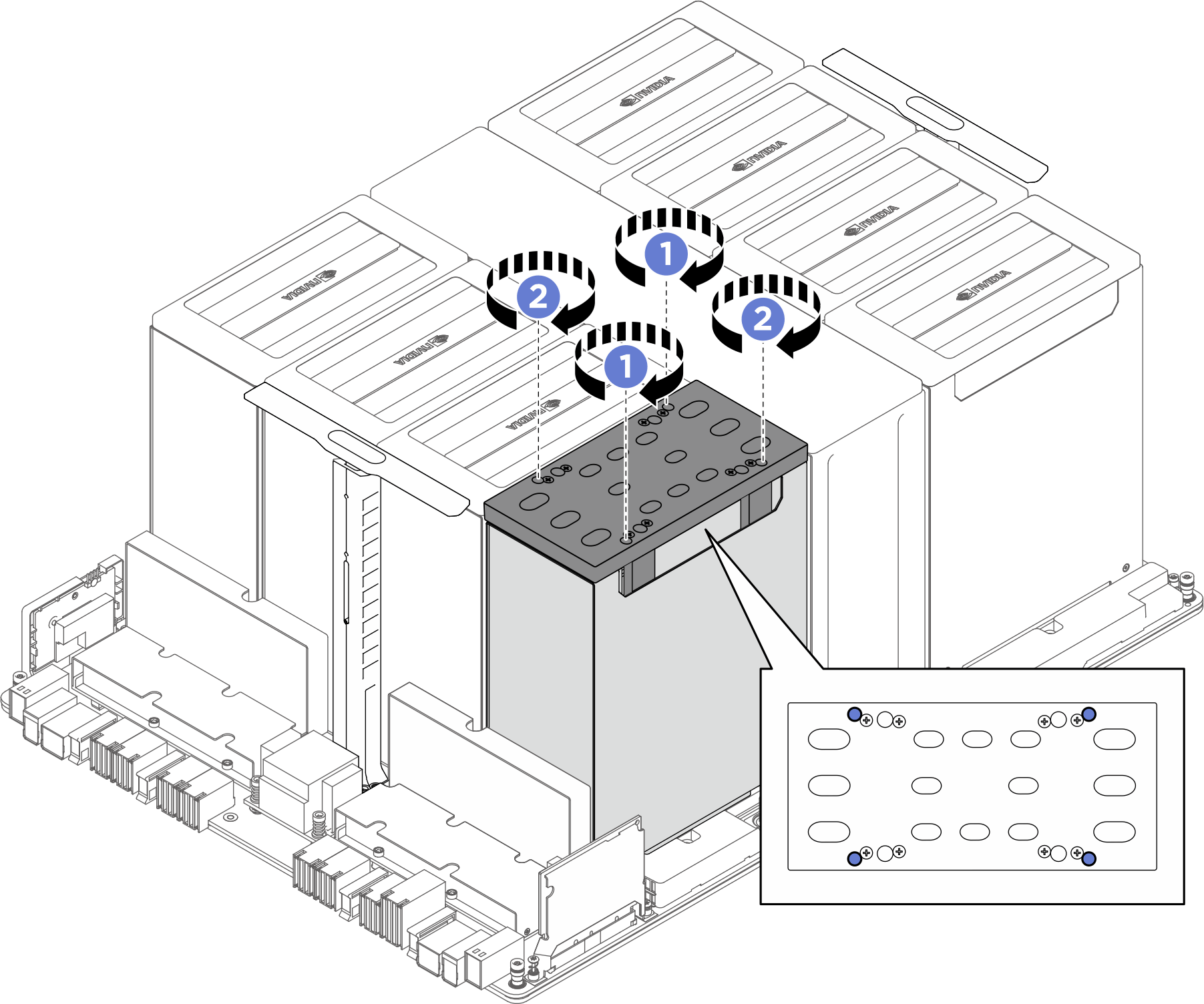

ติดตั้งสกรู Torx T15 สี่ตัวเพื่อยึดโมดูล GPU และตัวระบายความร้อน
1. การตั้งค่าแรงบิดครั้งแรก:
  1. ตั้งไขควงแรงบิดเป็น 0.11±0.011 นิวตันเมตร หรือ 0.97±0.097 นิ้วปอนด์
  2. เสียบไขควงสองอันลงในรูที่กำหนดบนจิ๊กเพื่อขันสกรูแนวทแยงสองตัว () พร้อมกันสองสามรอบ
  3. เสียบไขควงสองอันลงในรูที่กำหนดบนจิ๊กเพื่อขันสกรูแนวทแยงสองตัว () พร้อมกันสองสามรอบ
2. การตั้งค่าแรงบิดครั้งที่สอง:
  1. ตั้งไขควงแรงบิดเป็น 0.78±0.031 นิวตันเมตร หรือ 6.90±0.274 นิ้วปอนด์
  2. เสียบไขควงสองอันลงในรูที่กำหนดบนจิ๊กเพื่อขันสกรูแนวทแยงสองตัว () พร้อมกันสองสามรอบ
  3. เสียบไขควงสองอันลงในรูที่กำหนดบนจิ๊กเพื่อขันสกรูแนวทแยงสองตัว () พร้อมกันสองสามรอบ
3. การตั้งค่าแรงบิดครั้งสุดท้าย:
  1. ตั้งไขควงแรงบิดเป็น 0.81±0.032 นิวตันเมตร หรือ 7.17±0.283 นิ้วปอนด์
  2. เสียบไขควงสองอันลงในรูที่กำหนดบนจิ๊ก และขันสกรูแนวทแยงสองตัว () ให้แน่นพร้อมกัน
  3. เสียบไขควงสองอันลงในรูที่กำหนดบนจิ๊ก และขันสกรูแนวทแยงสองตัว () ให้แน่นพร้อมกัน
หมายเหตุ
ต้องใช้คนสองคนในการขันสกรูพร้อมกัน
รูปที่ 3. การขันสกรู
ถอดจิ๊กออกจากตัวระบายความร้อน GPU
รูปที่ 4. การถอดจิ๊ก
วางฝาครอบพลาสติกลงบนโมดูล GPU และตัวระบายความร้อนจนกว่าจะเข้าที่อย่างแน่นหนา
รูปที่ 5. การติดตั้งฝาครอบพลาสติก

หลังจากดำเนินการเสร็จ

(โมดูล GPU และตัวระบายความร้อน 2, 4, 5 และ 7 เท่านั้น) ติดตั้งชุดดูดอากาศ GPU กลับเข้าที่ ดูติดตั้งชุดดูดอากาศ GPU
ติดตั้งคอมเพล็กซ์พลังงานกลบเข้าที่ โปรดดู ติดตั้งคอมเพล็กซ์พลังงาน
ติดตั้งโครงตัวยึดสายและส่วนประกอบแผ่นกั้นกลับเข้าที่ โปรดดู ติดตั้งโครงตัวยึดสายและส่วนประกอบแผ่นกั้น
ติดตั้งถาดคอมพิวท์กลับเข้าที่ โปรดดู ติดตั้งถาดคอมพิวท์
ติดตั้งชัตเทิลระบบกลับเข้าที่ โปรดดู ติดตั้งชัตเทิลระบบ
ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์ ดู ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์
