ถอดโมดูล GPU และตัวระบายความร้อน
ทำตามคำแนะนำในส่วนนี้เพื่อถอดโมดูล GPU และตัวระบายความร้อน ขั้นตอนนี้ต้องดำเนินการโดยช่างเทคนิคที่ได้รับการฝึกอบรม
เกี่ยวกับงานนี้
ข้อควรสนใจ
- อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย
- ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์
- ต้องมีสองคนและอุปกรณ์ยกหนึ่งตัวในสถานที่ที่รองรับน้ำหนักได้ถึง 400 ปอนด์ (181 กก.) ในการดำเนินขั้นตอนนี้ หากคุณยังไม่มีอุปกรณ์ยก Lenovo มี Genie Lift GL-8 material lift ที่คุณสามารถซื้อได้ที่ Data Center Solution Configurator อย่าลืมรวมเบรกเท้าและแท่นยกไว้ในรายการขณะสั่งซื้อ Genie Lift GL-8 material lift
- อย่าลืมตรวจสอบขั้วต่อและช่องเสียบต่างๆ บน GPU และแผงวงจรหลัก GPU อย่าใช้ GPU หรือแผงวงจรหลัก GPU หากขั้วต่อชำรุดหรือสูญหาย หรือมีสิ่งแปลกปลอมในช่องเสียบ เปลี่ยนชิ้นส่วน GPU หรือแผงวงจรหลัก GPU อันใหม่ ก่อนที่จะดำเนินการติดตั้งต่อไป
- GPU และตัวระบายความร้อนเป็นชิ้นส่วนเดียว อย่าถอดตัวระบายความร้อนออกจาก GPU

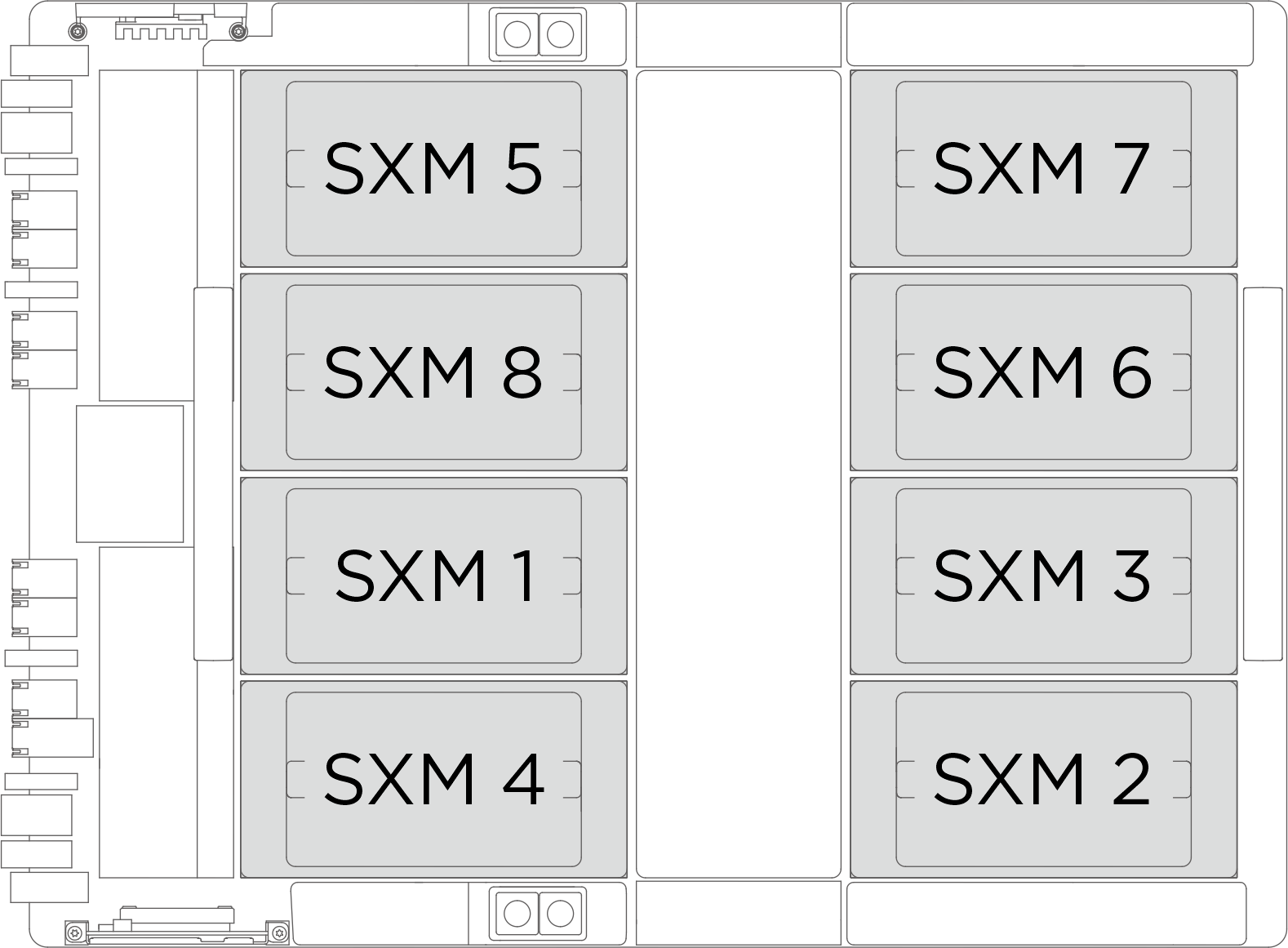

- ตารางต่อไปนี้จะแสดงข้อมูลการแมปเกี่ยวกับช่องเสียบ GPU จริง การกำหนดหมายเลขช่องเสียบใน XCC และ ID โมดูลใน nvidia-smi
ซ็อกเก็ต GPU จริง หมายเลขช่องเสียบใน XCC ID โมดูลใน nvidia-smi SXM 1 ช่องเสียบ 21 1 SXM 2 ช่องเสียบ 24 2 SXM 3 ช่องเสียบ 22 3 SXM 4 ช่องเสียบ 23 4 SXM 5 ช่องเสียบที่ 17 5 SXM 6 ช่องเสียบที่ 20 6 SXM 7 ช่องเสียบที่ 18 7 SXM 8 ช่องเสียบที่ 19 8
หมายเหตุ
ตรวจสอบให้แน่ใจว่าคุณมีเครื่องมือที่จำเป็นตามรายการด้านล่างเพื่อการเปลี่ยนชิ้นส่วนที่ถูกต้อง:
- ไขควงแรงบิดหนึ่งอัน
- ดอกไขควงขยาย Torx T15 หนึ่งดอก (ยาว 300 มม.)
- จิ๊ก B200 หนึ่งตัว
ขั้นตอน
- ถอดฝาครอบพลาสติกออกจากโมดูล GPU และตัวระบายความร้อนรูปที่ 1. การถอดฝาครอบพลาสติก

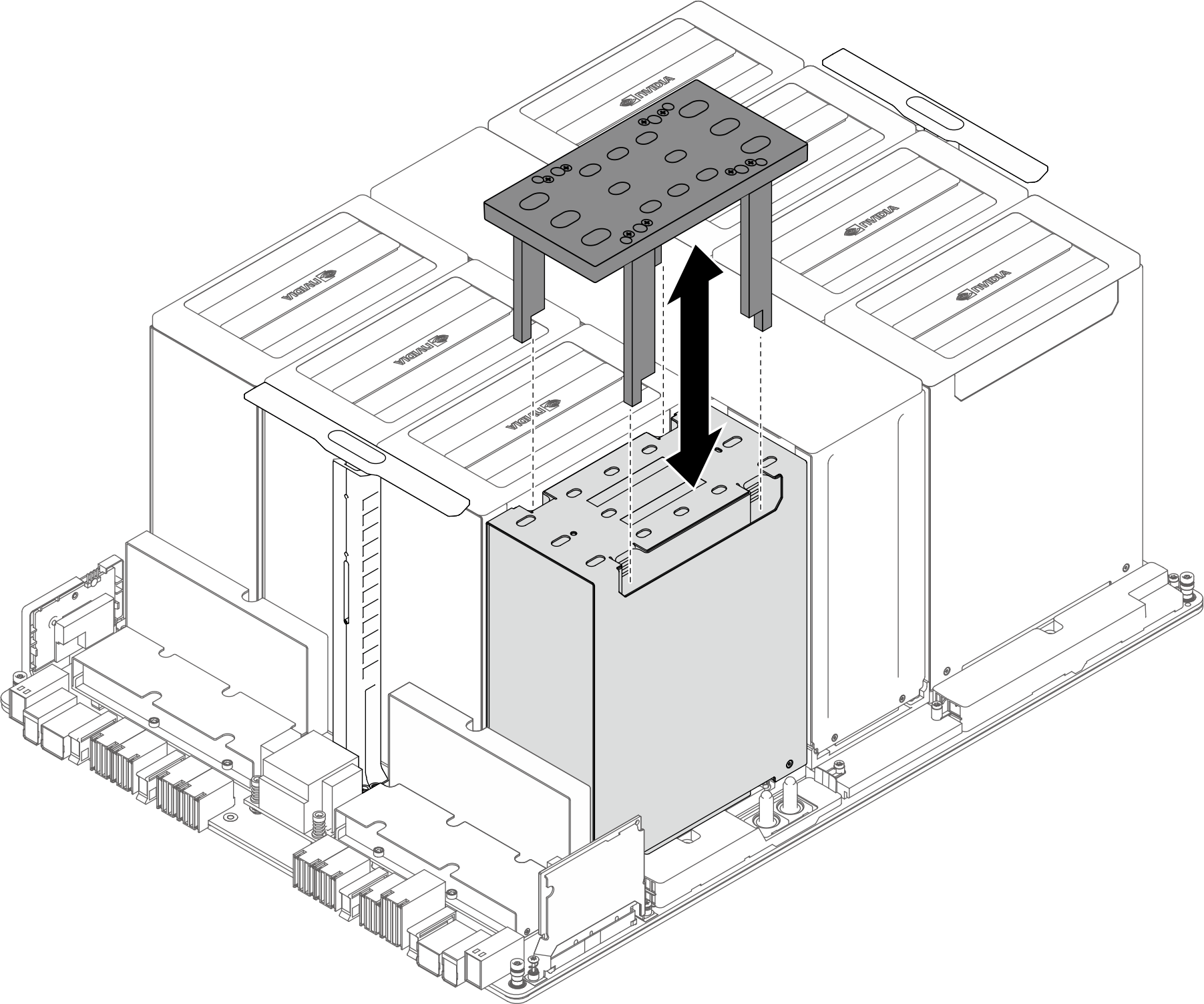

- จัดตำแหน่งจิ๊กให้ตรงกับตัวระบายความร้อน GPU แล้วค่อยๆ ติดตั้งลงบนตัวระบายความร้อน GPUรูปที่ 2. การติดตั้งจิ๊ก
- ถอดสกรู Torx T15 สี่ตัวออกจากโมดูล GPU และตัวระบายความร้อน

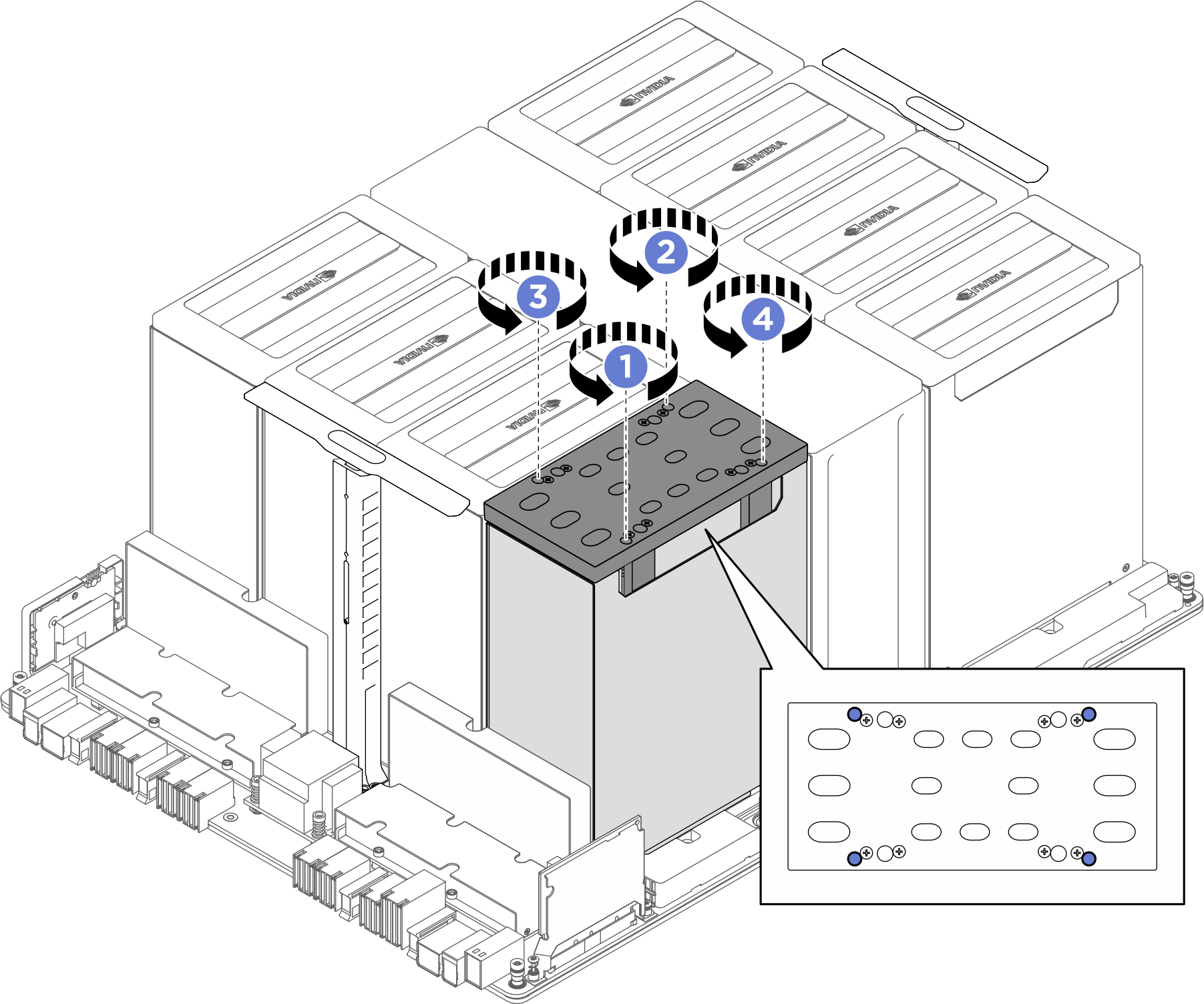

- สอดไขควงแรงบิดลงในรูที่กำหนดบนจิ๊ก และคลายสกรูสี่ตัวตามลำดับที่แสดงในภาพประกอบด้านล่าง (
>
>
>
)รูปที่ 3. การถอดสกรู
- สอดไขควงแรงบิดลงในรูที่กำหนดบนจิ๊ก และคลายสกรูสี่ตัวตามลำดับที่แสดงในภาพประกอบด้านล่าง (
- ถอดจิ๊กออกจากตัวระบายความร้อน GPUรูปที่ 4. การถอดจิ๊ก
- ใช้มือทั้งสองข้างจับบริเวณร่องของโมดูล GPU และตัวระบายความร้อน (1) แล้วถอดออกจากแผงวงจรหลัก GPUรูปที่ 5. การถอดโมดูล GPU และตัวระบายความร้อน
หลังจากดำเนินการเสร็จ
หากคุณได้รับคำแนะนำให้ส่งคืนส่วนประกอบหรืออุปกรณ์เสริม ให้ปฏิบัติตามคำแนะนำที่มาพร้อมบรรจุภัณฑ์ทั้งหมด และให้ใช้บรรจุภัณฑ์ใดๆ ที่ส่งมอบให้กับคุณเพื่อการจัดส่ง
