Retrait d’un module GPU et dissipateur thermique
Suivez les instructions de cette section pour retirer un module GPU et dissipateur thermique. La procédure doit être exécutée par un technicien qualifié.
À propos de cette tâche
Avertissement
- Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.
- Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.
- Deux personnes et un dispositif de levage sur site pouvant soulever jusqu’à 181 kg (400 lb) sont nécessaires pour mener à bien cette procédure. Si vous ne disposez pas de dispositif de levage, Lenovo vous propose le Genie Lift GL-8 material lift, qui peut être acheté à l’adresse suivante : Data Center Solution Configurator. Assurez-vous d’inclure la pédale de frein et la plateforme de chargement lorsque vous commandez le Genie Lift GL-8 material lift.
- Veillez à inspecter les connecteurs et les sockets de l’unité GPU et de la carte mère du GPU. N’utilisez pas l’unité GPU ou la carte mère du GPU si ses connecteurs sont endommagés ou manquants ou si des débris se trouvent dans les sockets. Remplacez l’unité GPU ou la carte mère du GPU par une neuve avant de poursuivre la procédure d’installation.
- Le GPU et le dissipateur thermique font partie du même composant. Ne séparez pas le dissipateur thermique du GPU.
- Le tableau suivant présente les informations de mappage sur les sockets physiques GPU, la numérotation des emplacements dans XCC et les ID de module dans nvidia-smi.
Socket GPU physique Numérotation des emplacements dans XCC ID de module dans nvidia-smi SXM 1 Emplacement 21 1 SXM 2 Emplacement 24 2 SXM 3 Emplacement 22 3 SXM 4 Emplacement 23 4 SXM 5 Emplacement 17 5 SXM 6 Emplacement 20 6 SXM 7 Emplacement 18 7 SXM 8 Emplacement 19 8
Remarque
Assurez-vous de disposer des outils requis répertoriés ci-dessous afin de pouvoir remplacer correctement le composant :
- Un tournevis dynamométrique
- Un embout allongé Torx T15 (longueur : 300 mm)
- Un gabarit B200
Procédure

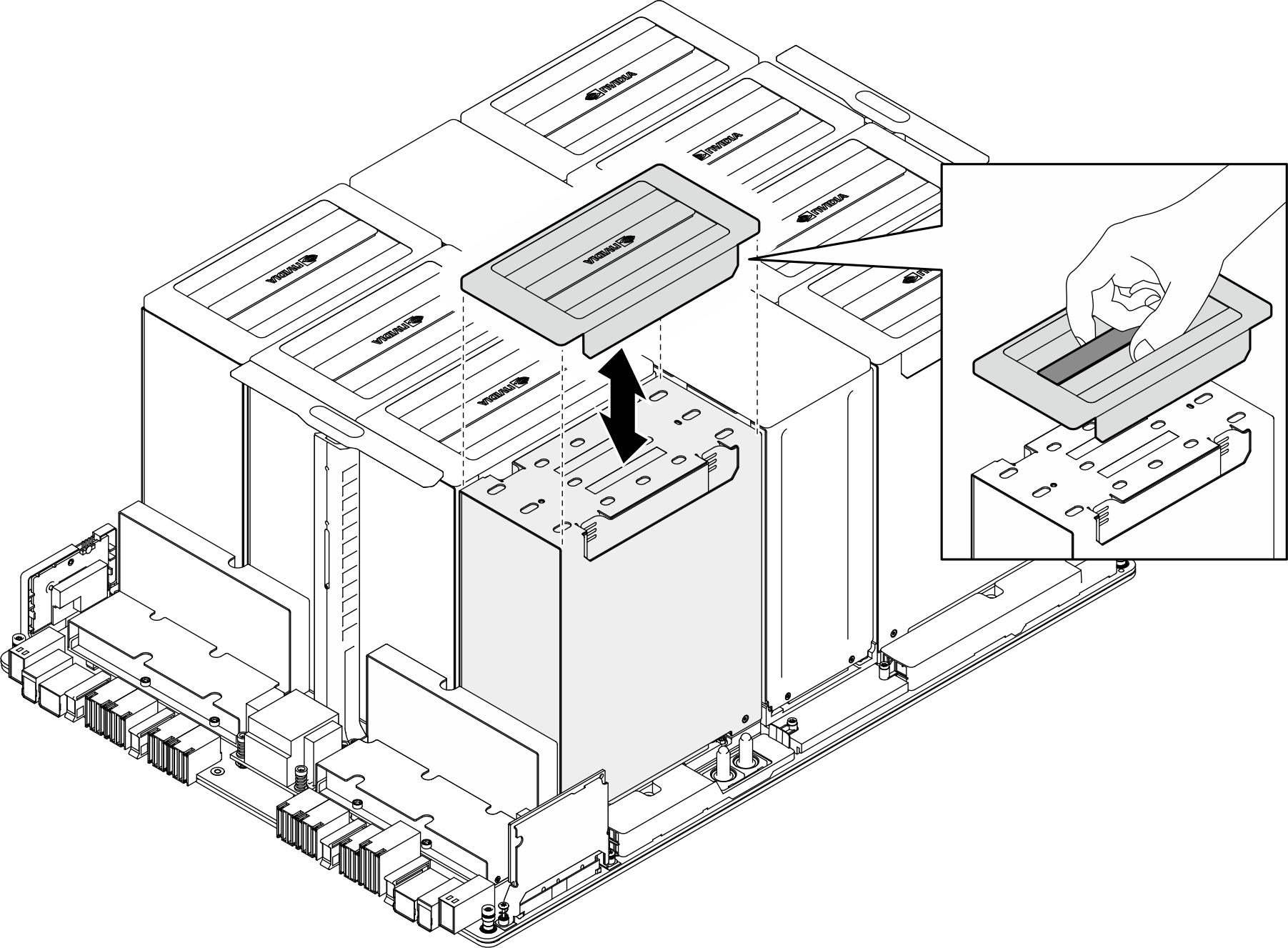

- Retirez le cache en plastique du module GPU et dissipateur thermique.Figure 1. Retrait du cache en plastique

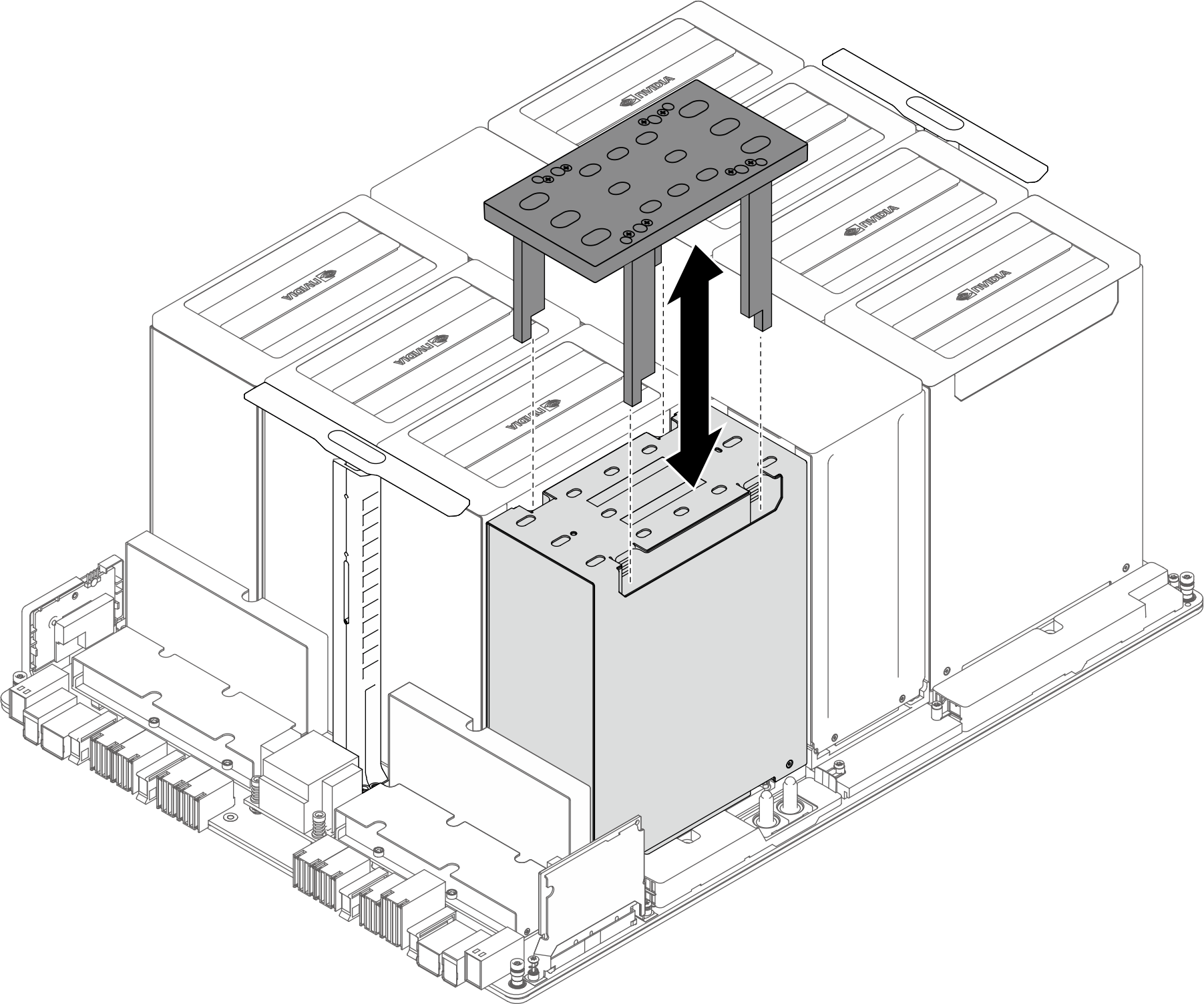

- Alignez le gabarit sur le dissipateur thermique de GPU et installez-le soigneusement sur le dissipateur thermique de GPU.Figure 2. Installation du gabarit
- Retirez les quatre vis Torx T15 du module GPU et dissipateur thermique.

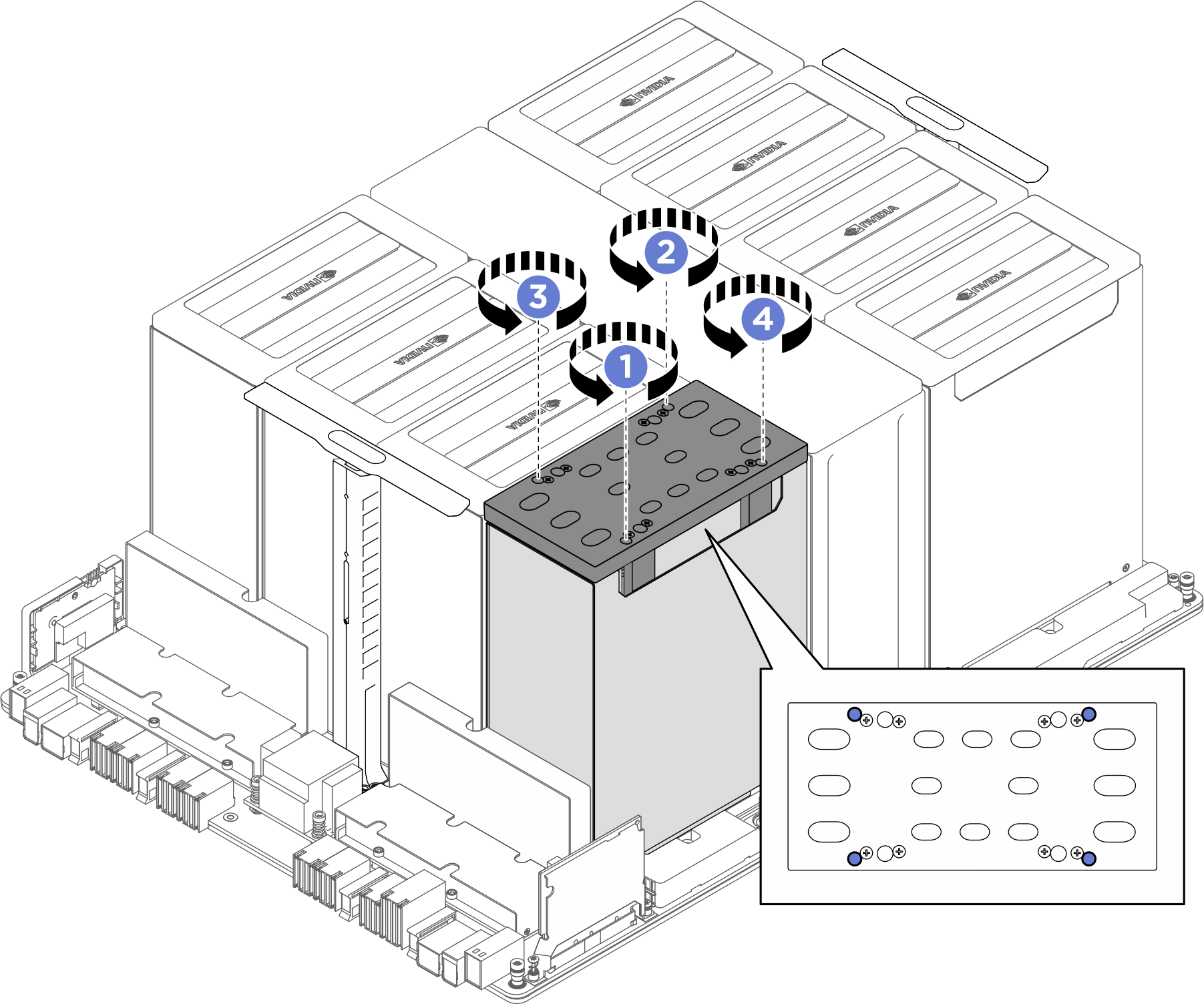

- Insérez le tournevis dynamométrique dans les trous indiqués sur le gabarit et desserrez les quatre vis dans l’ordre indiqué sur l’illustration ci-dessous (
>
>
>
).Figure 3. Retrait des vis
- Insérez le tournevis dynamométrique dans les trous indiqués sur le gabarit et desserrez les quatre vis dans l’ordre indiqué sur l’illustration ci-dessous (
- Retirez le gabarit du dissipateur thermique de GPU.Figure 4. Retrait du gabarit

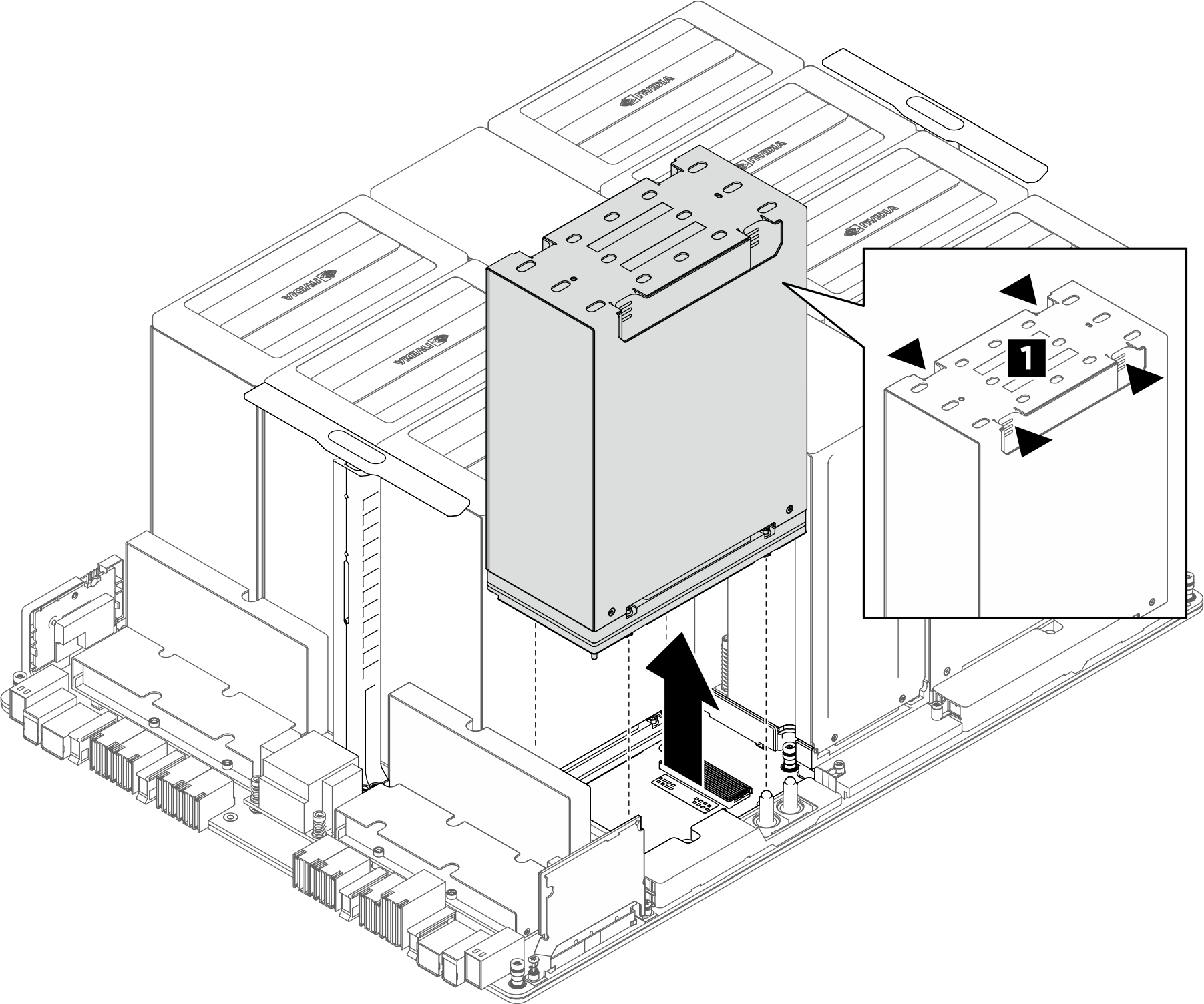

- Utilisez vos deux mains afin de saisir la zone en retrait du module GPU et dissipateur thermique (1). Ensuite, retirez-le de la carte mère du GPU.Figure 5. Retrait du module GPU et dissipateur thermique
Après avoir terminé
Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
