Rimozione di un modulo del dissipatore di calore e GPU

Seguire le istruzioni riportate in questa sezione per rimuovere un modulo del dissipatore di calore e GPU. La procedura deve essere eseguita da un tecnico qualificato.

Informazioni su questa attività

Attenzione
  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.
  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.
  • Per eseguire questa procedura sono necessarie due persone e un dispositivo di sollevamento in grado di supportare fino a 400 libbre (181 kg). Se non si dispone già di un dispositivo di sollevamento, Lenovo offre la Genie Lift GL-8 material lift che può essere acquistata in Data Center Solution Configurator. Assicurarsi di includere il freno a pedale e la piattaforma di carico al momento dell'ordine Genie Lift GL-8 material lift.
  • Assicurarsi di controllare i connettori e i socket sulla GPU e sulla scheda di base della GPU. Non utilizzare la GPU o la scheda di base della GPU se i connettori sono danneggiati o mancanti oppure se sono presenti detriti nei socket. Sostituire la GPU o la scheda di base della GPU con una nuova prima di continuare la procedura di installazione.
  • GPU e dissipatore di calore sono un unico componente. Non rimuovere il dissipatore di calore dalla GPU.

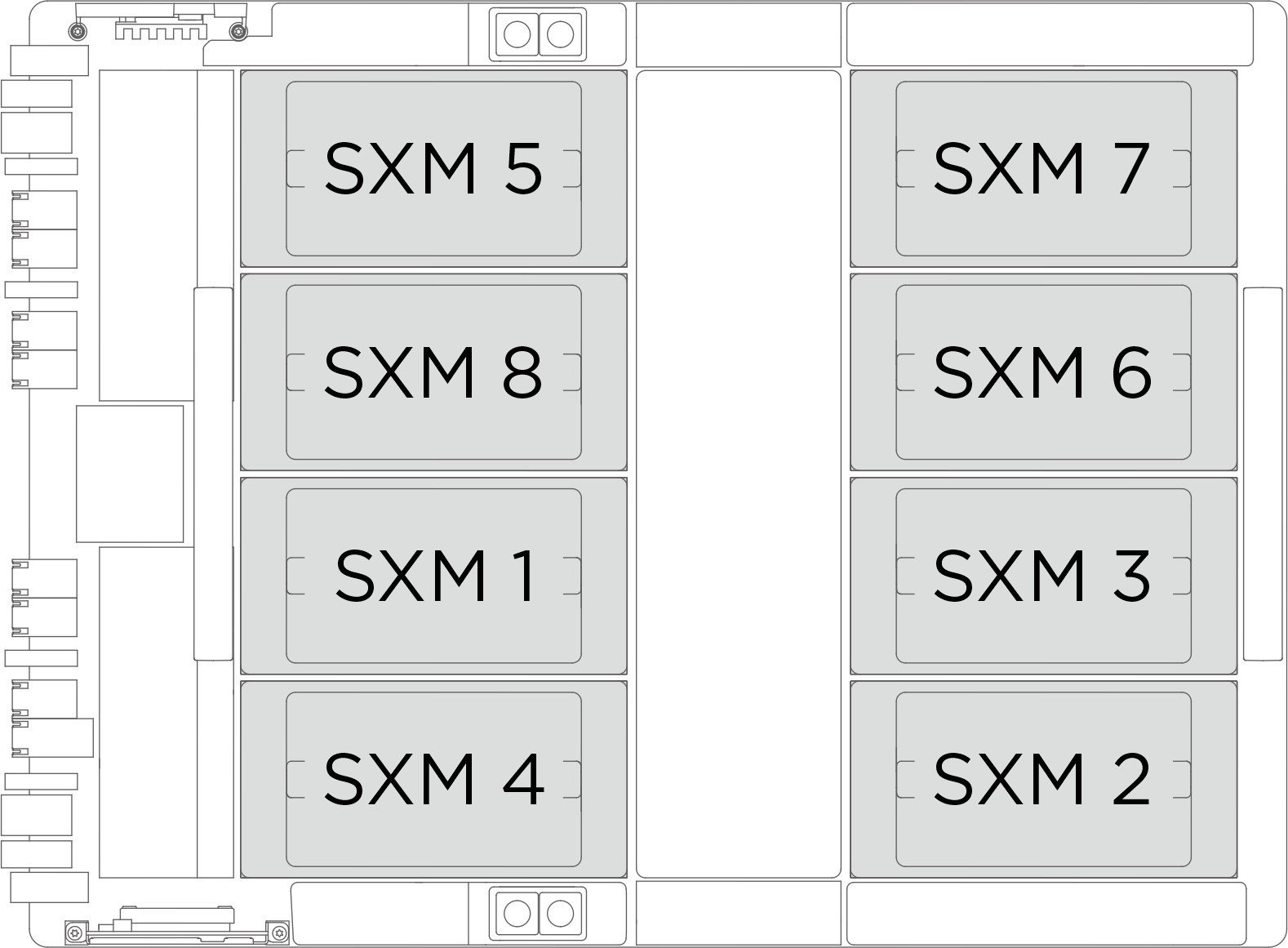

  • La tabella seguente mostra le informazioni di associazione sui socket fisici delle GPU, la numerazione degli slot in XCC e gli ID dei moduli in nvidia-smi.


    Socket fisico della GPUNumerazione degli slot in XCCID modulo in nvidia-smi
    SXM 1Slot 211
    SXM 2Slot 242
    SXM 3Slot 223
    SXM 4Slot 234
    SXM 5Slot 175
    SXM 6Slot 206
    SXM 7Slot 187
    SXM 8Slot 198
Nota
Assicurarsi di disporre degli strumenti necessari elencati di seguito per sostituire correttamente il componente:
  • Un cacciavite dinamometrico
  • Una punta Torx T15 estesa (lunghezza 300 mm)
  • Una dima B200

Procedura

  1. Effettuare i preparativi per questa attività.
    1. Estrarre lo shuttle di sistema dallo chassis e posizionarlo sulla piattaforma elevatrice. Vedere Rimozione dello shuttle di sistema.
    2. Rimuovere il vassoio di elaborazione. Vedere Rimozione del vassoio di elaborazione.
    3. Rimuovere il telaio del fermacavo e l'assieme del deflettore. Vedere Rimozione del telaio del fermacavo e dell'assieme del deflettore.
    4. Rimuovere il complesso di alimentazione. Vedere Rimozione del complesso di alimentazione.
    5. (Solo per il modulo del dissipatore di calore e GPU 2, 4, 5 e 7) Rimuove il condotto dell'aria GPU. Vedere Rimozione di un condotto dell'aria GPU.
  2. Rimuovi il coperchio in plastica dal modulo del dissipatore di calore e GPU.

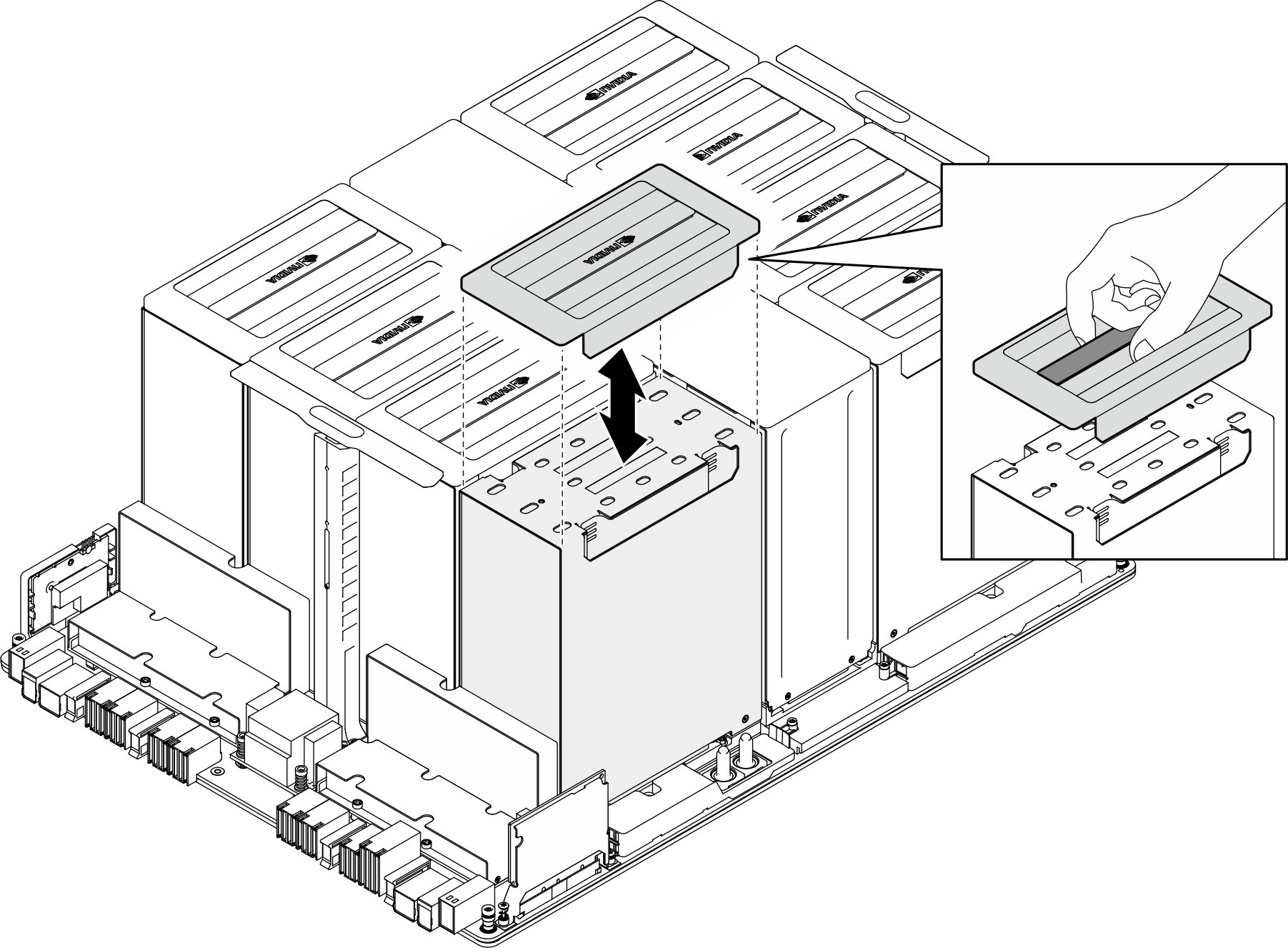

    Figura 1. Rimozione del coperchio in plastica
    Plastic cover removal
  3. Allineare la dima con il dissipatore di calore della GPU e installarla con cautela sul dissipatore di calore della GPU.
    Figura 2. Installazione della dima
    Jig installation
  4. Rimuovere le quattro viti Torx T15 dal modulo del dissipatore di calore e GPU.
    1. Impostare il cacciavite dinamometrico su 0,81 newton-metri, 7,17 pollici-libbre.
    2. Inserire il cacciavite dinamometrico negli appositi fori sulla dima e allentare le quattro viti nella sequenza mostrata nella figura seguente ( > > > ).

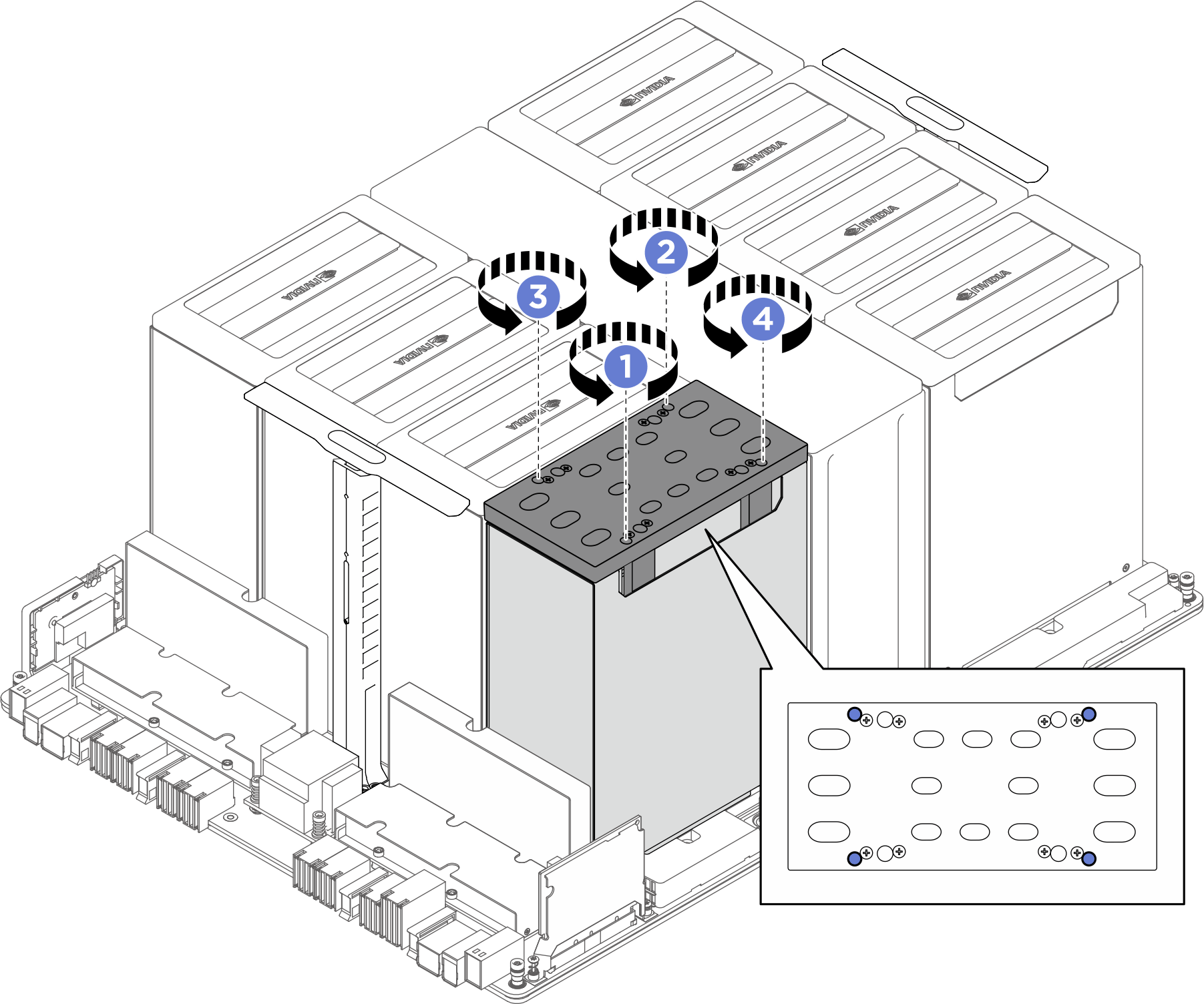

      Figura 3. Rimozione delle viti
      Screw removal
  5. Rimuovere la dima dal dissipatore di calore della GPU.
    Figura 4. Rimozione della dima
    Jig removal
  6. Utilizzare entrambe le mani per afferrare l'area incassata del modulo del dissipatore di calore e GPU (1) ed estrarlo dalla scheda di base della GPU.

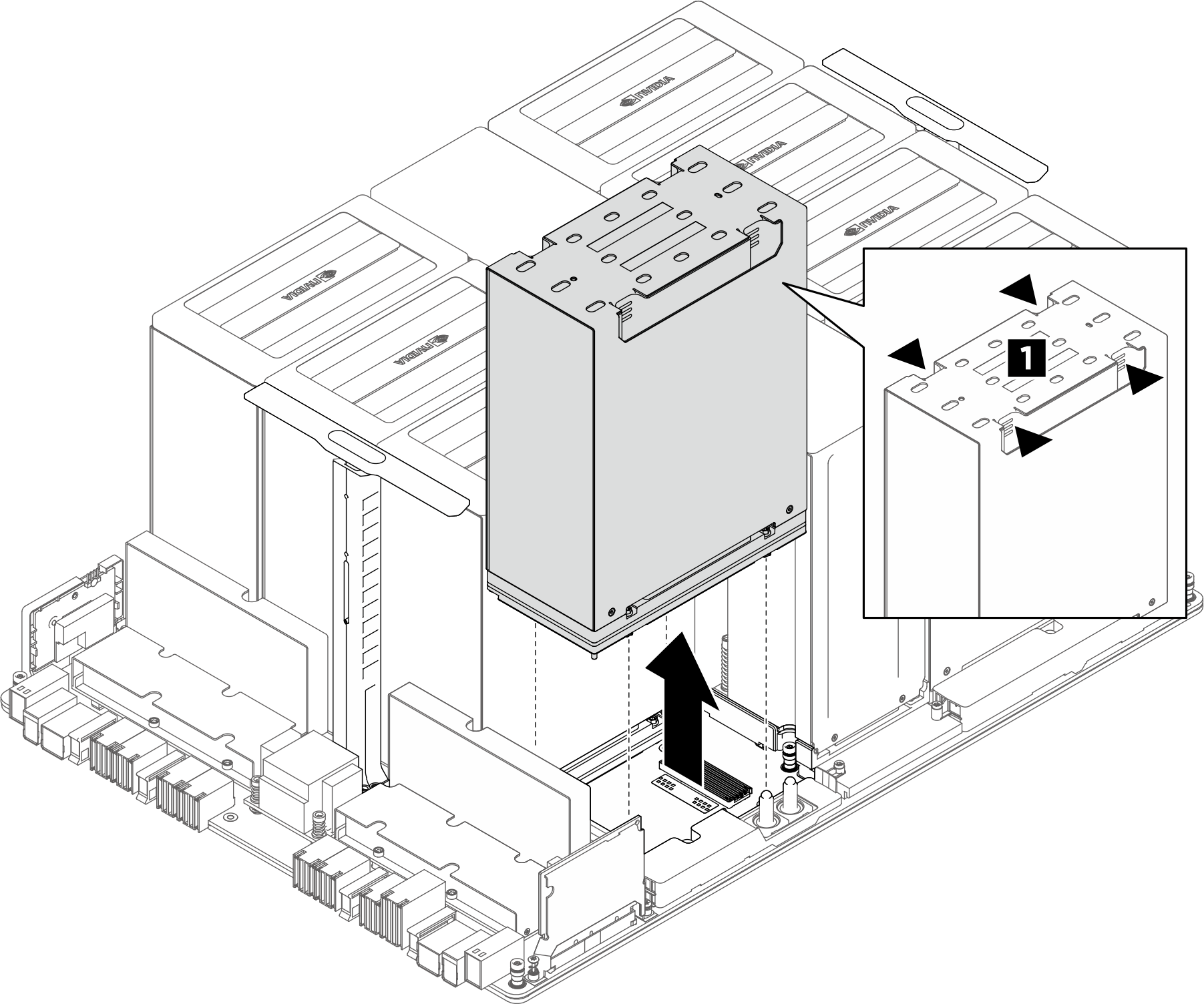

    Figura 5. Rimozione del modulo della GPU e del dissipatore di calore
    GPU and heat sink module removal

Dopo aver terminato

Se viene richiesto di restituire il componente o il dispositivo opzionale, seguire tutte le istruzioni di imballaggio e utilizzare i materiali di imballaggio per la spedizione forniti con il prodotto.
