GPU- und Kühlkörpermodul entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um ein GPU- und Kühlkörpermodul zu entfernen. Der Vorgang muss von einem qualifizierten Kundendiensttechniker ausgeführt werden.

Zu dieser Aufgabe

Achtung
  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.
  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und externen Kabel. Siehe Server ausschalten.
  • Für dieses Verfahren sind zwei Personen und eine Hebevorrichtung vor Ort erforderlich, die bis zu 181 kg (400 lb) unterstützt. Wenn Ihnen noch keine Hebevorrichtung zur Verfügung steht, bietet Lenovo den Genie Lift GL-8 material lift an, der mit dem Data Center Solution Configurator Zusätzlich zum Genie Lift GL-8 material lift sollten Sie unbedingt auch die fußbetätigte Haltebremse und die Ladeplattform bestellen.
  • Überprüfen Sie unbedingt die Anschlüsse und Sockel der GPU und des GPU-Baseboards. Verwenden Sie die GPU oder das GPU-Baseboard nicht, wenn Anschlüsse beschädigt sind oder fehlen oder wenn sich Fremdkörper in den Sockeln befinden. Ersetzen Sie die GPU oder das GPU-Baseboard durch ein(e) neue(s), bevor Sie mit der Installation fortfahren.
  • GPU und Kühlkörper sind eine Komponente. Sie dürfen den Kühlkörper nicht von der GPU entfernen.

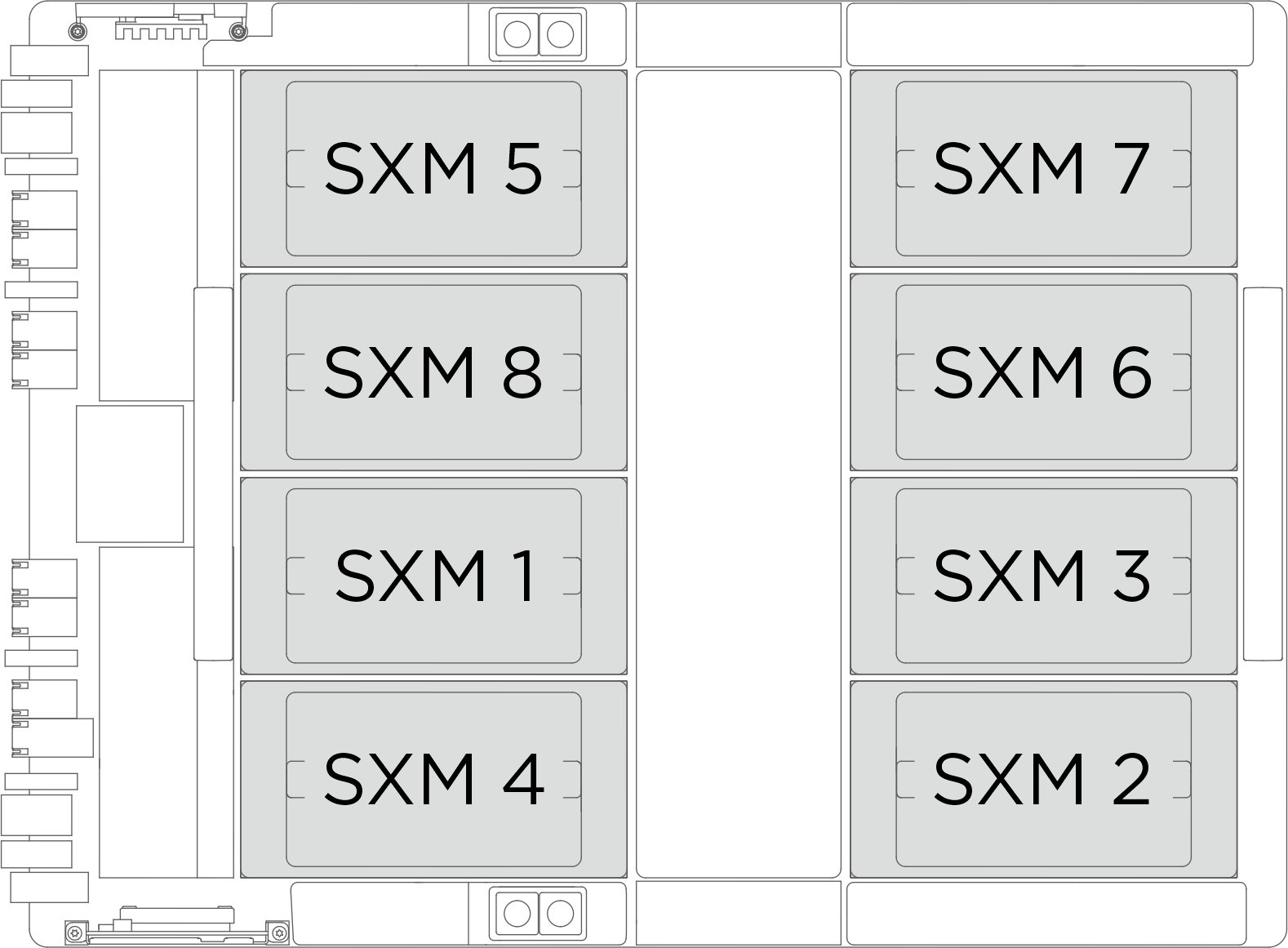

  • Die folgende Tabelle zeigt Informationen zur Zuordnung der physischen GPU-Sockel, die Steckplatznummerierung in XCC und die Modul-IDs in nvidia-smi.


    Physischer GPU-SockelSteckplatznummerierung in XCCModul-ID in nvidia-smi
    SXM 1Steckplatz 211
    SXM 2Steckplatz 242
    SXM 3Steckplatz 223
    SXM 4Steckplatz 234
    SXM 5Steckplatz 175
    SXM 6Steckplatz 206
    SXM 7Steckplatz 187
    SXM 8Steckplatz 198
Anmerkung
Stellen Sie sicher, dass Sie die unten aufgeführten Werkzeuge bereithalten, um die Komponente ordnungsgemäß auszutauschen:
  • Ein Drehmomentschraubendreher
  • Ein Torx T15 Verlängerungsbit (300 mm lang)
  • Eine B200 Vorrichtung

Vorgehensweise

  1. Bereiten Sie diese Aufgabe vor.
    1. Ziehen Sie den System-Shuttle aus dem Gehäuse und setzen Sie ihn auf die Hebebühne. Siehe System-Shuttle entfernen.
    2. Entfernen Sie die Systemplatine. Siehe Einbaurahmen entfernen.
    3. Entfernen Sie den Kabelhalterrahmen und die Kabelführungsbaugruppe. Siehe Kabelhalterrahmen und Kabelführungsbaugruppe entfernen.
    4. Entfernen Sie den Stromversorgungskomplex. Siehe Stromversorgungskomplex entfernen.
    5. (nur für GPU- und Kühlkörpermodul 2, 4, 5 und 7) Entfernen Sie den GPU-Luftkanal. Siehe GPU-Luftkanal entfernen.
  2. Entfernen Sie die Kunststoffabdeckung vom GPU- und Kühlkörpermodul.
    Abbildung 1. Entfernen der Kunststoffabdeckung
    Plastic cover removal
  3. Richten Sie die Vorrichtung am GPU-Kühlkörper aus und installieren Sie sie vorsichtig am GPU-Kühlkörper.
    Abbildung 2. Vorrichtung installieren
    Jig installation

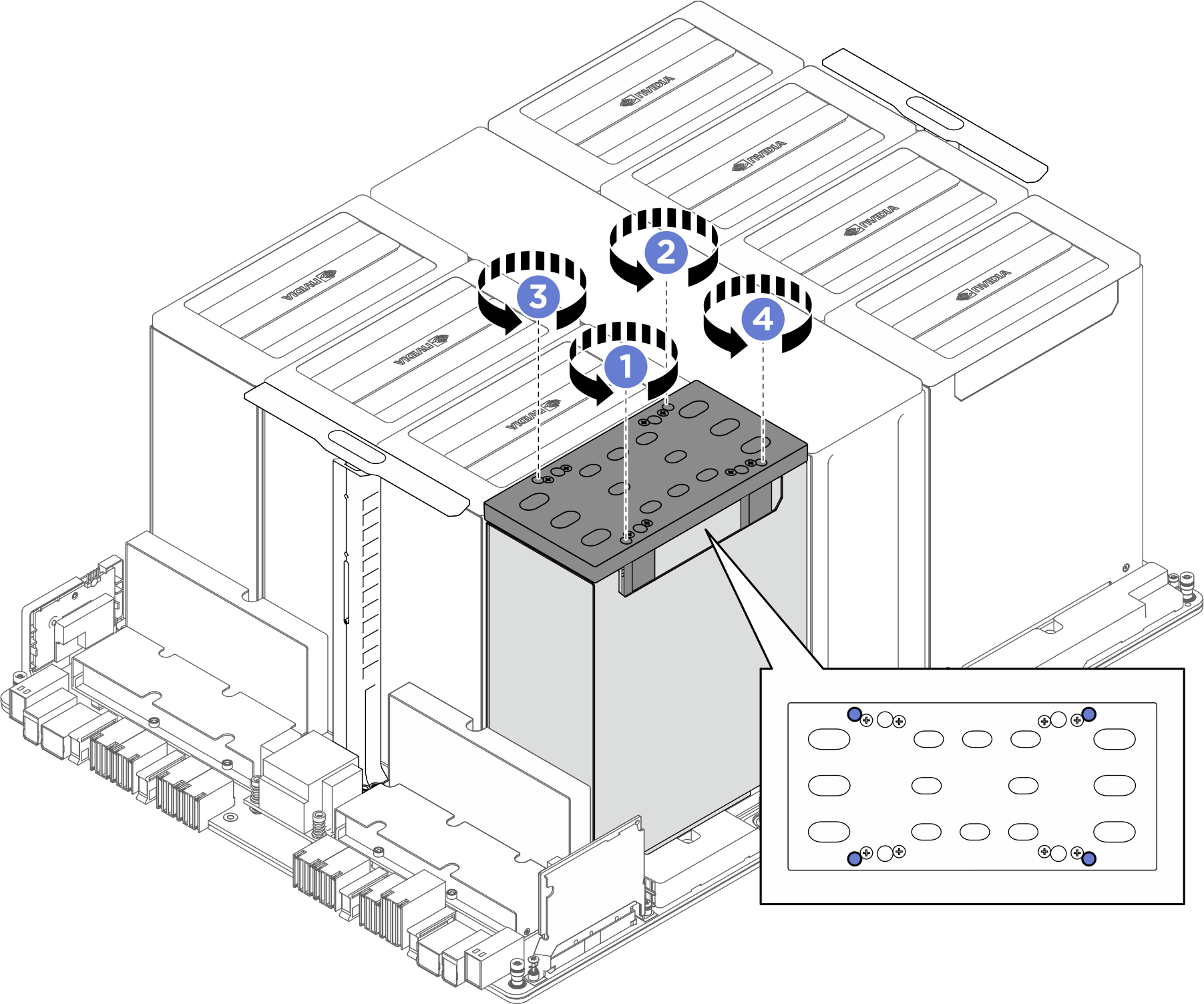

  4. Entfernen Sie die vier Torx T15-Schrauben vom GPU- und Kühlkörpermodul.
    1. Stellen Sie den Drehmomentschraubendreher auf 0,81 Newtonmeter (7,17 Poundforce Inch) ein.
    2. Führen Sie den Drehmomentschraubendreher in die dafür vorgesehenen Löcher der Vorrichtung ein und lösen Sie die vier Schrauben in der in der Abbildung unten angegebenen Reihenfolge ( > > > ).
      Abbildung 3. Entfernen der Schrauben
      Screw removal

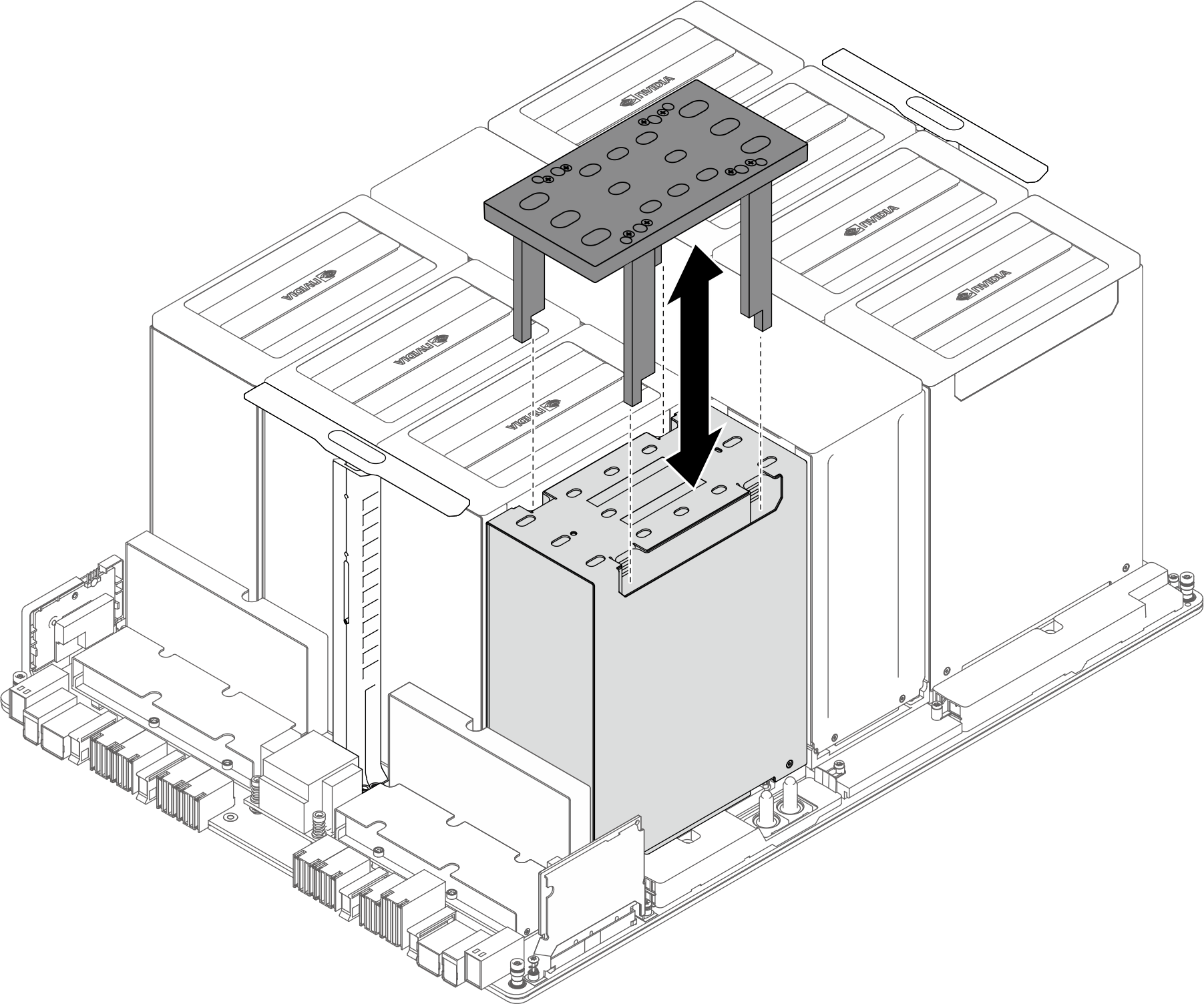

  5. Entfernen Sie die Vorrichtung vom GPU-Kühlkörper.
    Abbildung 4. Vorrichtung entfernen
    Jig removal

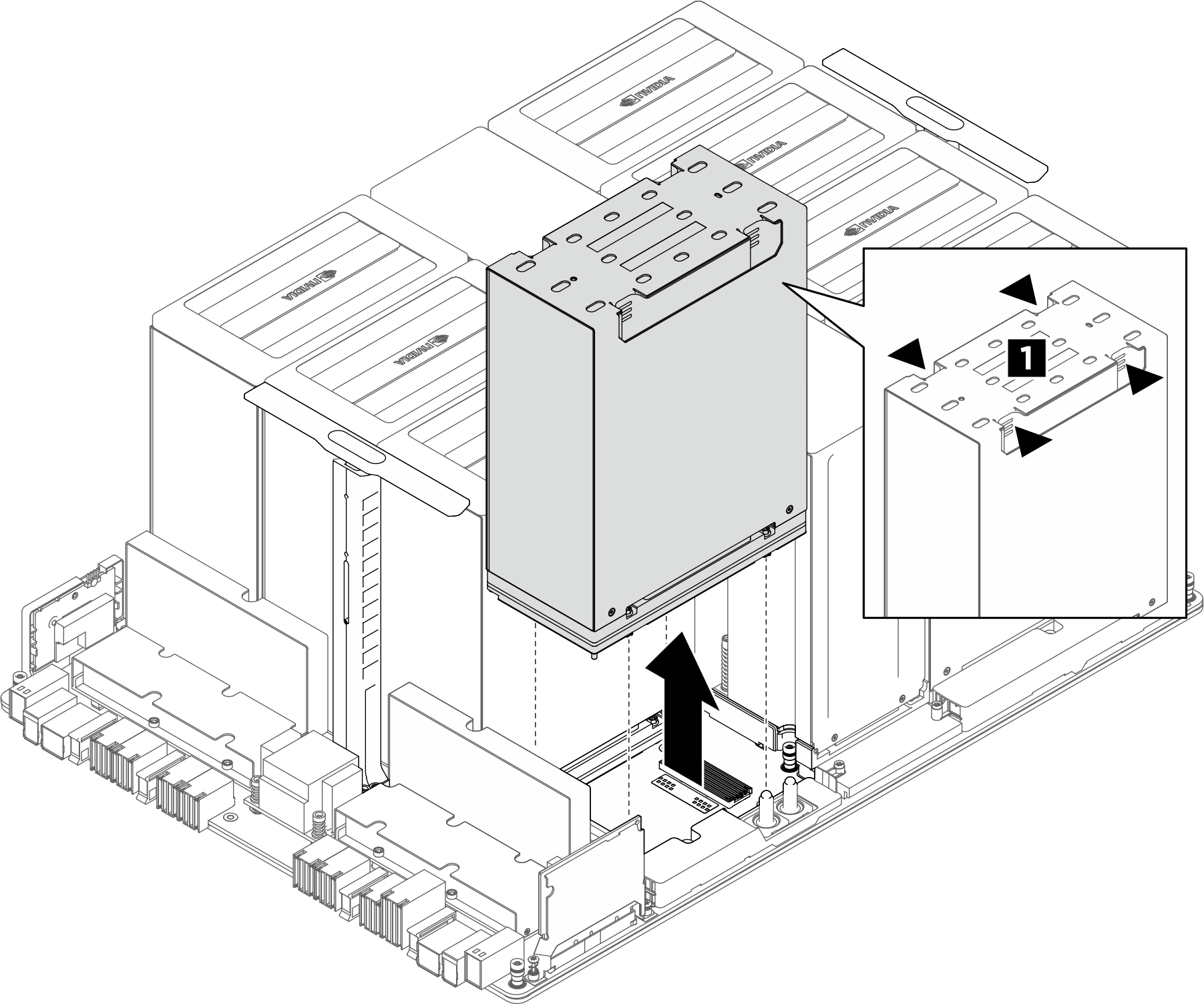

  6. Greifen Sie mit beiden Händen den vertieften Bereich des GPU- und Kühlkörpermoduls (1) und entfernen Sie das Modul aus dem GPU-Baseboard.
    Abbildung 5. GPU- und Kühlkörpermodul entfernen
    GPU and heat sink module removal

Nach dieser Aufgabe

Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.
