GPU- und Kühlkörpermodul installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um ein GPU- und Kühlkörpermodul zu installieren. Der Vorgang muss von einem qualifizierten Kundendiensttechniker ausgeführt werden.

Zu dieser Aufgabe

Achtung
  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.
  • Berühren Sie mit der antistatischen Schutzhülle, in der sich die Komponente befindet, eine unlackierte Metalloberfläche am Server. Entnehmen Sie die Komponente anschließend aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche.
  • Für dieses Verfahren sind zwei Personen und eine Hebevorrichtung vor Ort erforderlich, die bis zu 181 kg (400 lb) unterstützt. Wenn Ihnen noch keine Hebevorrichtung zur Verfügung steht, bietet Lenovo den Genie Lift GL-8 material lift an, der mit dem Data Center Solution Configurator Zusätzlich zum Genie Lift GL-8 material lift sollten Sie unbedingt auch die fußbetätigte Haltebremse und die Ladeplattform bestellen.
  • Überprüfen Sie unbedingt die Anschlüsse und Sockel der GPU und des GPU-Baseboards. Verwenden Sie die GPU oder das GPU-Baseboard nicht, wenn Anschlüsse beschädigt sind oder fehlen oder wenn sich Fremdkörper in den Sockeln befinden. Ersetzen Sie die GPU oder das GPU-Baseboard durch ein(e) neue(s), bevor Sie mit der Installation fortfahren.
  • GPU und Kühlkörper sind eine Komponente. Sie dürfen den Kühlkörper nicht von der GPU entfernen.
  • Die folgende Tabelle zeigt Informationen zur Zuordnung der physischen GPU-Sockel, die Steckplatznummerierung in XCC und die Modul-IDs in nvidia-smi.


    Physischer GPU-SockelSteckplatznummerierung in XCCModul-ID in nvidia-smi
    SXM 1Steckplatz 211
    SXM 2Steckplatz 242
    SXM 3Steckplatz 223
    SXM 4Steckplatz 234
    SXM 5Steckplatz 175
    SXM 6Steckplatz 206
    SXM 7Steckplatz 187
    SXM 8Steckplatz 198
Anmerkung
Stellen Sie sicher, dass Sie die unten aufgeführten Werkzeuge bereithalten, um die Komponente ordnungsgemäß auszutauschen:
  • Drehmomentschraubendreher
  • Zwei verlängerte T15-Torx-Bits (300 mm lang)
  • Eine B200 Vorrichtung
Firmware‑ und Treiberdownload: Möglicherweise müssen Sie nach dem Austausch einer Komponente die Firmware oder Treiber aktualisieren.

Vorgehensweise

  1. (Optional) Führen Sie die folgenden Schritte für das neue GPU- und Kühlkörpermodul aus.

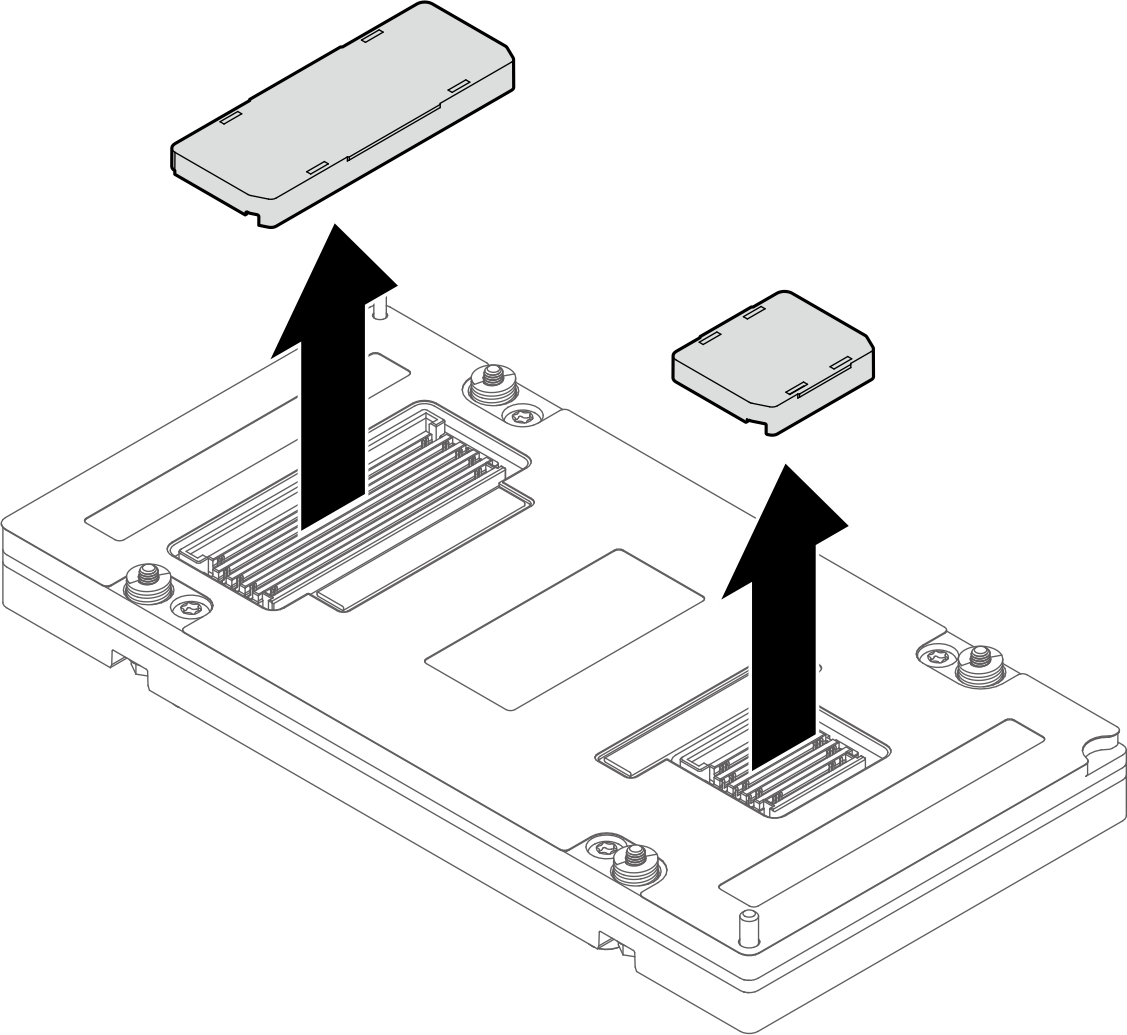

    • Entfernen Sie die Anschlussabdeckungen an der Unterseite.


    • Entfernen Sie die Schutzfolie vom Kühlkörper.
    • Entfernen Sie die Kunststoffabdeckung vom Kühlkörper.


  2. Fassen Sie mit beiden Händen den vertieften Bereich des GPU- und Kühlkörpermoduls (1). Richten Sie das Modul dann an den beiden Führungslöchern auf der GPU-Fußleiste aus und setzen Sie es vorsichtig auf die GPU-Fußleiste.
    Abbildung 1. Installation des GPU- und Kühlkörpermoduls
    GPU and heat sink module installation
  3. Richten Sie die Vorrichtung am GPU-Kühlkörper aus und installieren Sie sie vorsichtig am GPU-Kühlkörper.
    Abbildung 2. Vorrichtung installieren
    Jig installation
  4. Installieren Sie die vier Torx T15-Schrauben, um das GPU- und Kühlkörpermodul zu befestigen.
    1. Erste Drehmomenteinstellung:
      1. Stellen Sie die Drehmomentschraubendreher auf 0,11±0,011 Newtonmeter bzw. 0,97±0,097 Poundforce Inch ein.
      2. Setzen Sie die beiden Schraubendreher in die dafür vorgesehenen Löcher an der Vorrichtung ein, um die beiden diagonalen Schrauben () gleichzeitig für ein paar Runden anzuziehen.
      3. Setzen Sie die beiden Schraubendreher in die dafür vorgesehenen Löcher an der Vorrichtung ein, um die beiden diagonalen Schrauben () gleichzeitig für ein paar Runden anzuziehen.
    2. Zweite Drehmomenteinstellung:
      1. Stellen Sie die Drehmomentschraubendreher auf 0,78±0,031 Newtonmeter bzw. 6,90±0,274 Poundforce Inch ein.
      2. Setzen Sie die beiden Schraubendreher in die dafür vorgesehenen Löcher an der Vorrichtung ein, um die beiden diagonalen Schrauben () gleichzeitig für ein paar Runden anzuziehen.
      3. Setzen Sie die beiden Schraubendreher in die dafür vorgesehenen Löcher an der Vorrichtung ein, um die beiden diagonalen Schrauben () gleichzeitig für ein paar Runden anzuziehen.
    3. Endgültige Drehmomenteinstellung:
      1. Stellen Sie die Drehmomentschraubendreher auf 0,81±0,032 Newtonmeter bzw. 7,17±0,283 Poundforce Inch ein.
      2. Setzen Sie die beiden Schraubendreher in die dafür vorgesehenen Löcher an der Vorrichtung ein und ziehen Sie die beiden diagonalen Schrauben () gleichzeitig vollständig an.
      3. Setzen Sie die beiden Schraubendreher in die dafür vorgesehenen Löcher an der Vorrichtung ein und ziehen Sie die beiden diagonalen Schrauben () gleichzeitig vollständig an.
    Anmerkung
    Es sind zwei Personen erforderlich, um die Schrauben gleichzeitig anzuziehen.
    Abbildung 3. Anbringen der Schraube
    Screw installation
  5. Entfernen Sie die Vorrichtung vom GPU-Kühlkörper.
    Abbildung 4. Vorrichtung entfernen
    Jig removal
  6. Bringen Sie die Kunststoffabdeckung auf dem GPU- und Kühlkörpermodul an und vergewissern Sie sich, dass sie sicher sitzt.
    Abbildung 5. Installation der Kunststoffabdeckung
    Plastic cover installation

Nach dieser Aufgabe

  1. (Nur bei GPU- und Kühlkörpermodul 2, 4, 5 und 7) Installieren Sie den GPU-Luftkanal erneut. Siehe GPU-Luftkanal installieren.
  2. Installieren Sie den Stromversorgungskomplex erneut. Siehe Stromversorgungskomplex installieren.
  3. Installieren Sie den Kabelhalterrahmen und die Kabelführungsbaugruppe erneut. Siehe Kabelhalterrahmen und Kabelführungsbaugruppe installieren.
  4. Installieren Sie den Einbaurahmen erneut. Siehe Einbaurahmen installieren.
  5. Installieren Sie das System-Shuttle erneut. Siehe Systemshuttle installieren.
  6. Schließen Sie den Austausch der Komponenten ab. Informationen dazu finden Sie im Abschnitt Austausch von Komponenten abschließen.
