GPU 및 방열판 모듈 설치

이 섹션의 지침에 따라 GPU 및 방열판 모듈을 설치하십시오. 이 절차는 숙련된 기술자가 수행해야 합니다.

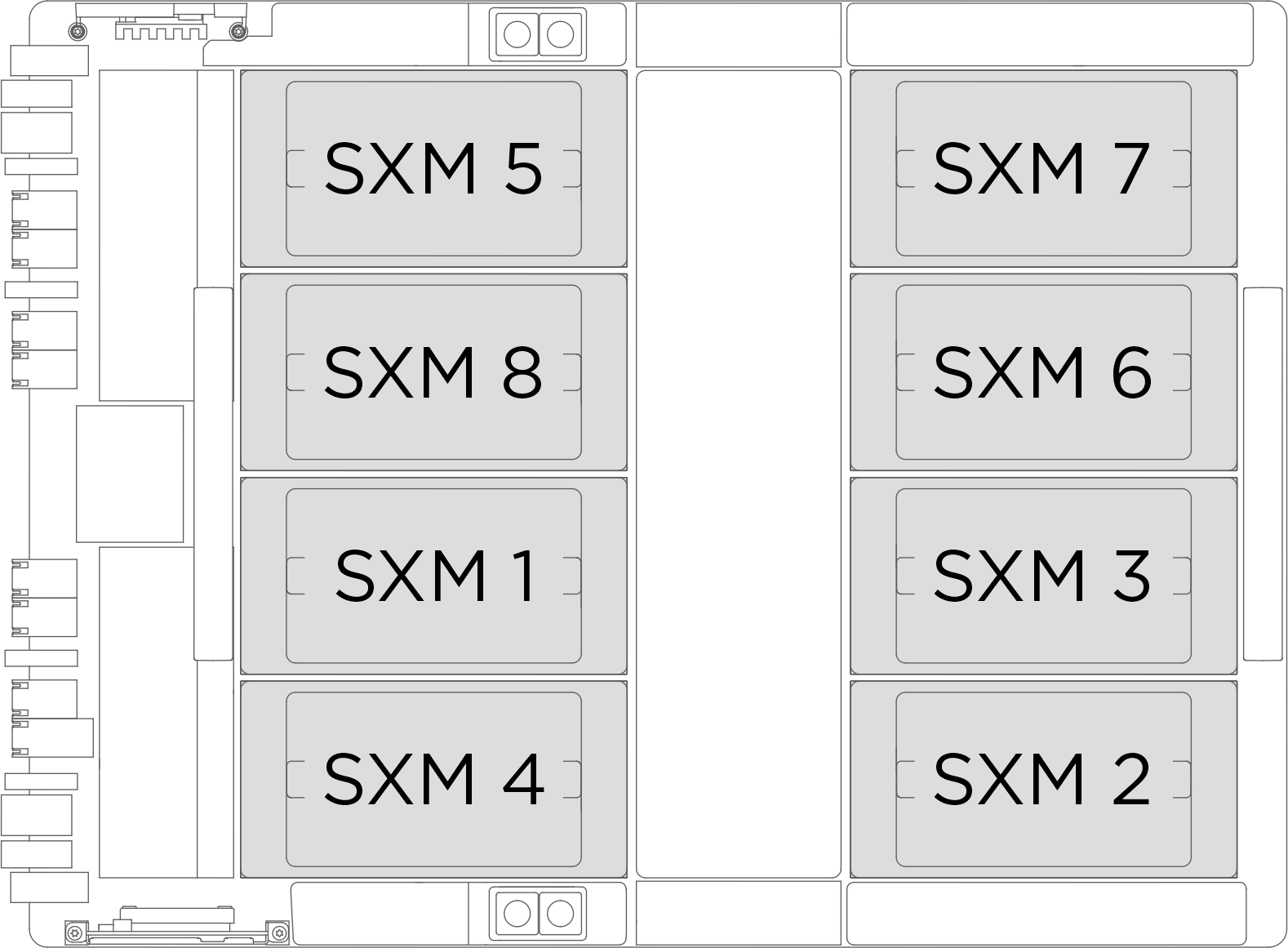

절차

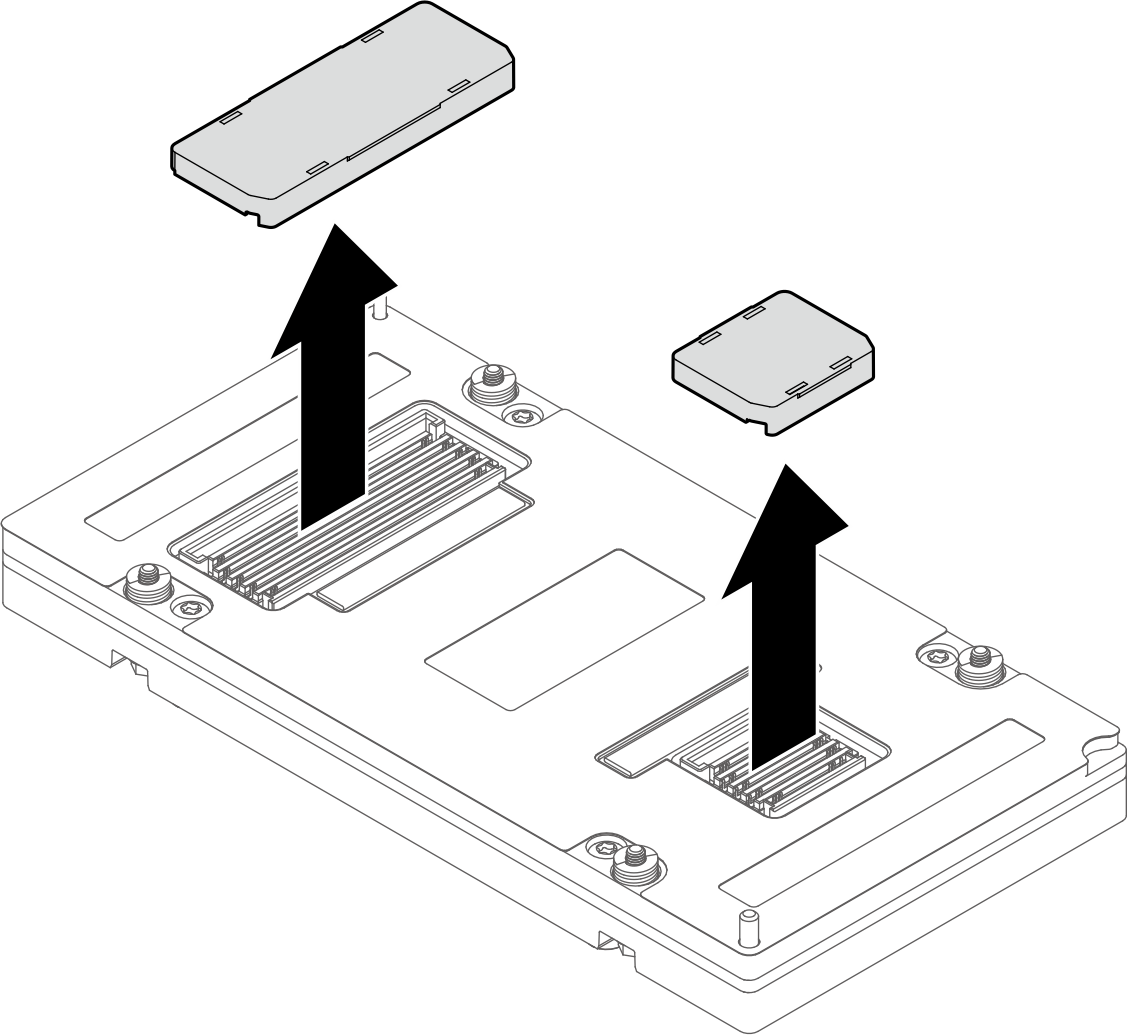

1. (선택 사항) 새 GPU 및 방열판 모듈에 대해 다음 단계를 완료하십시오.
   • 하단의 커넥터 덮개를 제거합니다.



   • 방열판에서 보호 필름을 제거합니다.
   • 방열판에서 플라스틱 덮개를 제거합니다.

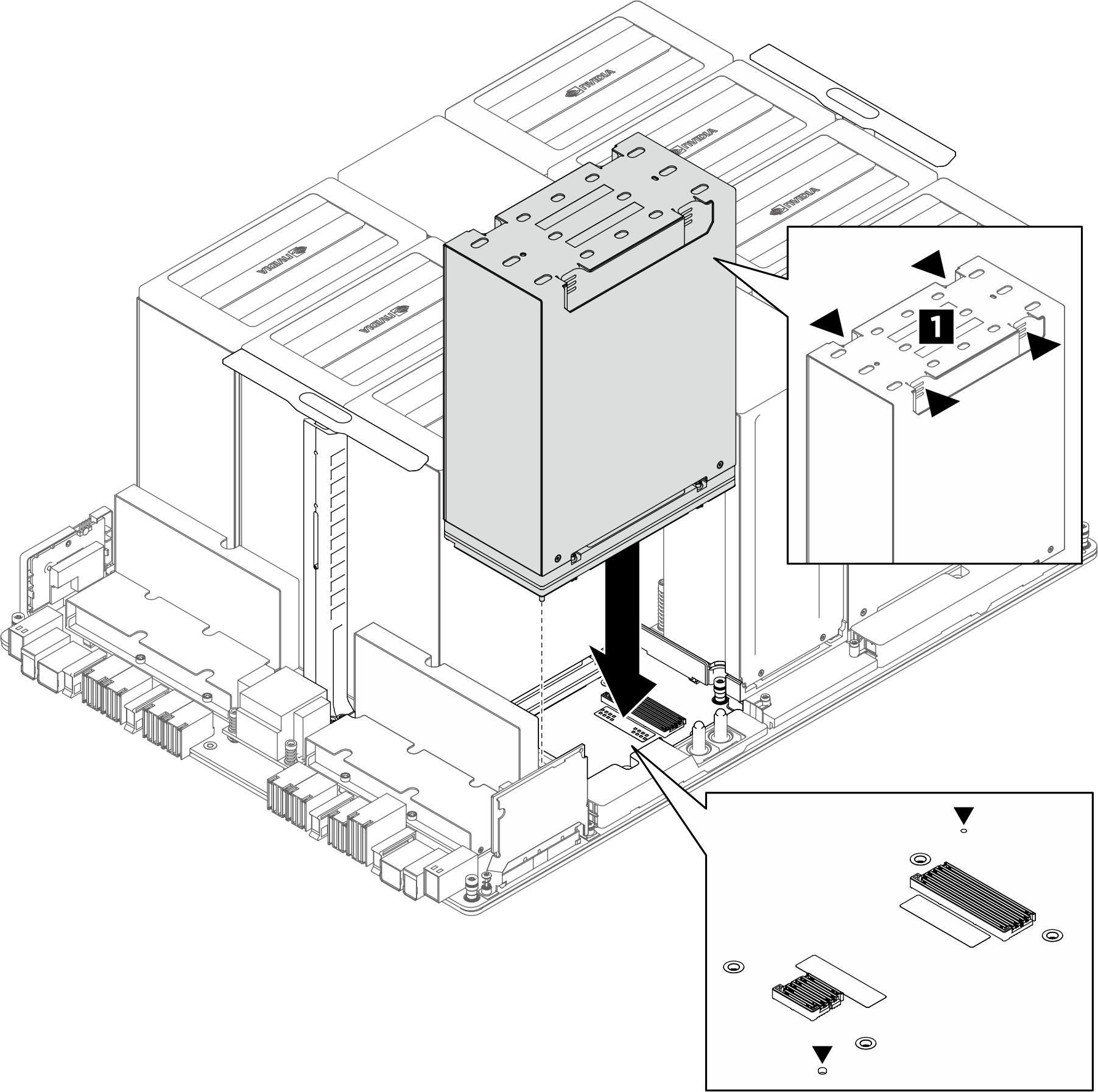

2. 양손으로 GPU 및 방열판 모듈(1)의 오목한 부분을 잡은 다음 모듈을 GPU 베이스보드에 있는 두 개의 가이드 구멍에 맞추고 GPU 베이스보드에 조심스럽게 놓습니다.
   그림 1. GPU 및 방열판 모듈 설치

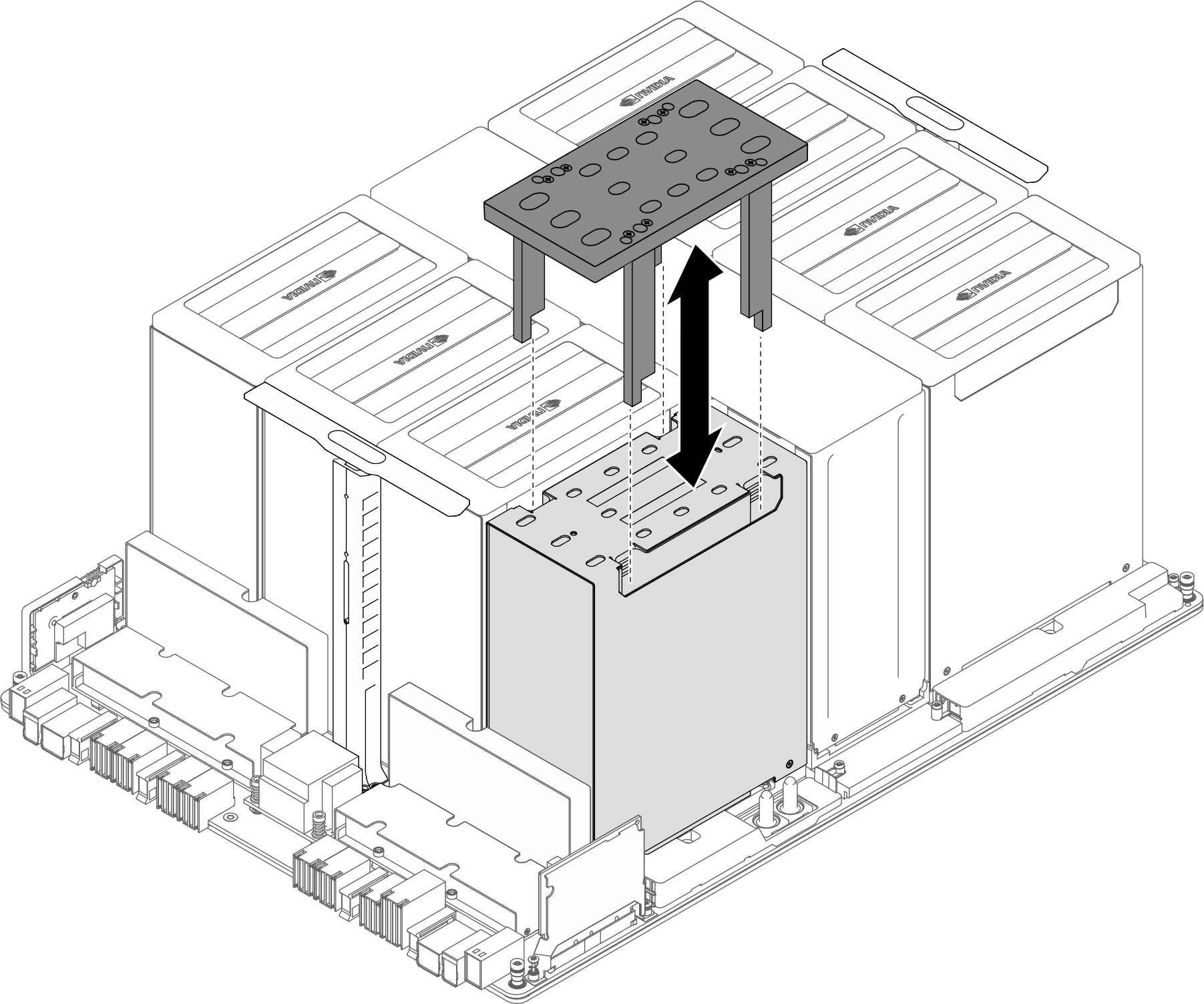

3. 지그를 GPU 방열판에 맞추고 GPU 방열판에 조심스럽게 설치하십시오.
   그림 2. 지그 설치

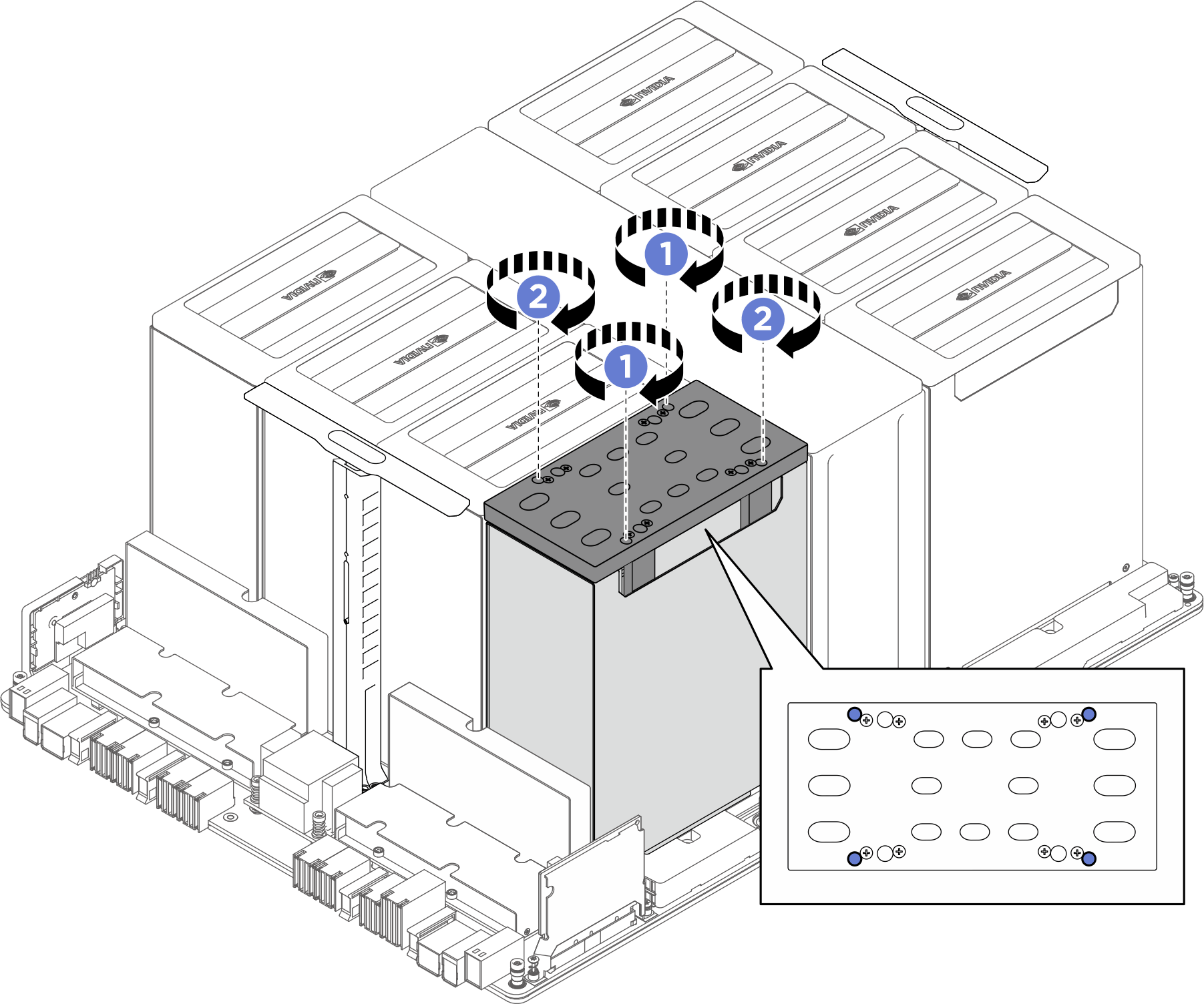

4. Torx T15 나사 4개를 설치하여 GPU 및 방열판 모듈을 고정하십시오.
   1. 첫 번째 토크 설정:
      1. 토크 드라이버를 0.11±0.011뉴턴 미터(0.97±0.097인치 파운드)로 설정합니다.
      2. 두 개의 드라이버를 지그의 지정된 구멍에 삽입하여 두 개의 대각선 나사()를 동시에 몇 바퀴 돌려 조입니다.
      3. 두 개의 드라이버를 지그의 지정된 구멍에 삽입하여 두 개의 대각선 나사()를 동시에 몇 바퀴 돌려 조입니다.
   2. 두 번째 토크 설정:
      1. 토크 드라이버를 0.78±0.031뉴턴 미터(6.90±0.274인치 파운드)로 설정합니다.
      2. 두 개의 드라이버를 지그의 지정된 구멍에 삽입하여 두 개의 대각선 나사()를 동시에 몇 바퀴 돌려 조입니다.
      3. 두 개의 드라이버를 지그의 지정된 구멍에 삽입하여 두 개의 대각선 나사()를 동시에 몇 바퀴 돌려 조입니다.
   3. 최종 토크 설정:
      1. 토크 드라이버를 0.81±0.032뉴턴 미터(7.17±0.283인치 파운드)로 설정합니다.
      2. 두 개의 드라이버를 지그의 지정된 구멍에 삽입하고 두 개의 대각선 나사()를 동시에 완전히 조입니다.
      3. 두 개의 드라이버를 지그의 지정된 구멍에 삽입하고 두 개의 대각선 나사()를 동시에 완전히 조입니다.
   주

   나사를 동시에 조이려면 두 사람이 필요합니다.

   그림 3. 나사 설치

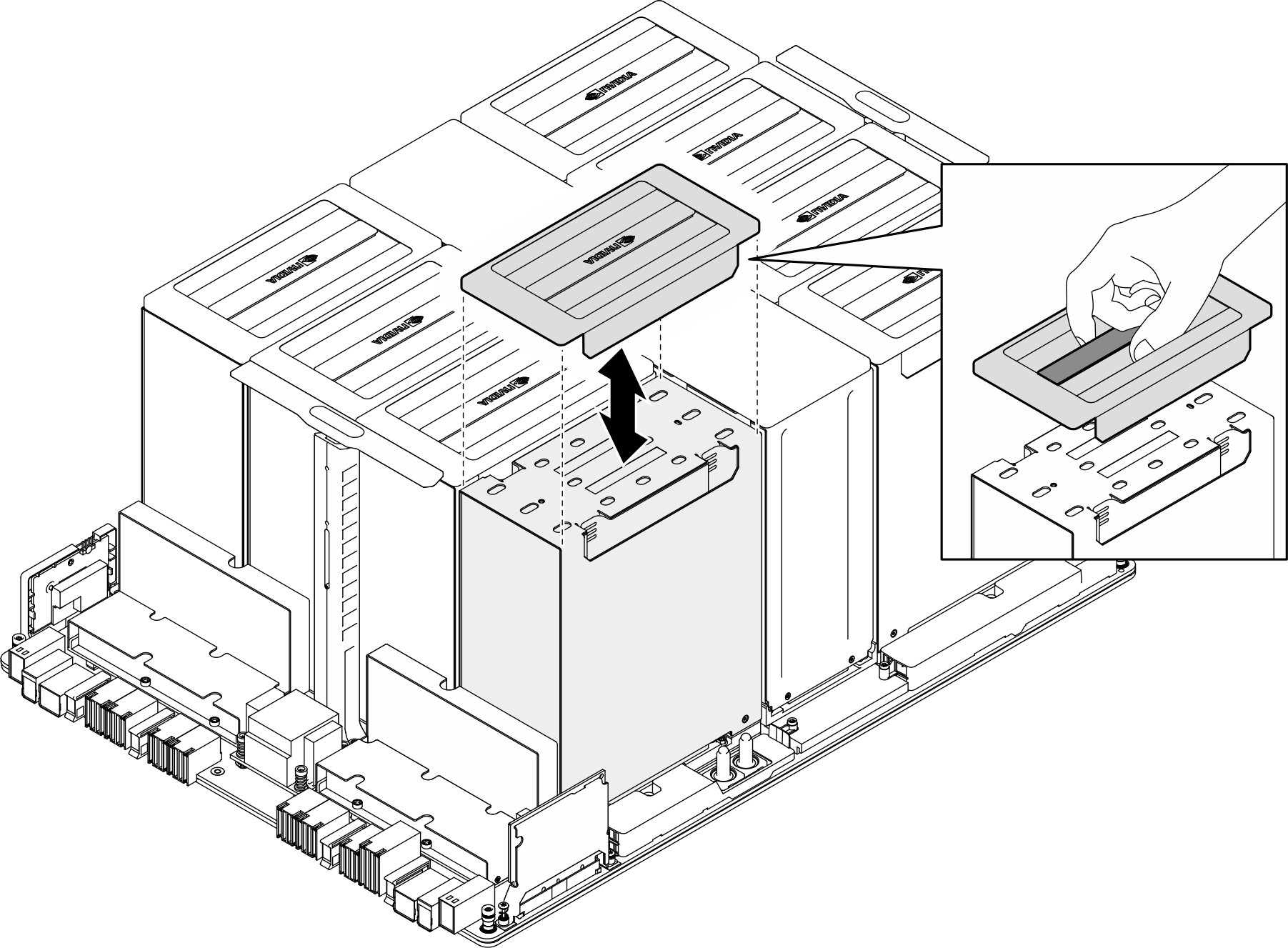

5. GPU 방열판에서 지그를 제거하십시오.
   그림 4. 지그 제거


6. 플라스틱 덮개가 단단히 고정될 때까지 GPU 및 방열판 모듈에 놓습니다.
   그림 5. 플라스틱 덮개 설치
