Installazione di un modulo del dissipatore di calore e GPU

Seguire le istruzioni riportate in questa sezione per installare un modulo del dissipatore di calore e GPU. La procedura deve essere eseguita da un tecnico qualificato.

Informazioni su questa attività

Attenzione
  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.
  • Mettere in contatto l'involucro antistatico contenente il componente con qualsiasi superficie metallica non verniciata del server, quindi rimuoverlo dall'involucro e posizionarlo su una superficie antistatica.
  • Per eseguire questa procedura sono necessarie due persone e un dispositivo di sollevamento in grado di supportare fino a 400 libbre (181 kg). Se non si dispone già di un dispositivo di sollevamento, Lenovo offre la Genie Lift GL-8 material lift che può essere acquistata in Data Center Solution Configurator. Assicurarsi di includere il freno a pedale e la piattaforma di carico al momento dell'ordine Genie Lift GL-8 material lift.
  • Assicurarsi di controllare i connettori e i socket sulla GPU e sulla scheda di base della GPU. Non utilizzare la GPU o la scheda di base della GPU se i connettori sono danneggiati o mancanti oppure se sono presenti detriti nei socket. Sostituire la GPU o la scheda di base della GPU con una nuova prima di continuare la procedura di installazione.
  • GPU e dissipatore di calore sono un unico componente. Non rimuovere il dissipatore di calore dalla GPU.
  • La tabella seguente mostra le informazioni di associazione sui socket fisici delle GPU, la numerazione degli slot in XCC e gli ID dei moduli in nvidia-smi.


    Socket fisico della GPUNumerazione degli slot in XCCID modulo in nvidia-smi
    SXM 1Slot 211
    SXM 2Slot 242
    SXM 3Slot 223
    SXM 4Slot 234
    SXM 5Slot 175
    SXM 6Slot 206
    SXM 7Slot 187
    SXM 8Slot 198
Nota
Assicurarsi di disporre degli strumenti necessari elencati di seguito per sostituire correttamente il componente:
  • Cacciaviti dinamometrici
  • Due punte Torx T15 estese (lunghezza 300 mm)
  • Una dima B200
Download di firmware e driver: potrebbe essere necessario aggiornare il firmware o il driver dopo la sostituzione di un componente.

Procedura

  1. (Opzionale) Completa i seguenti passaggi per il nuovo modulo GPU e dissipatore.

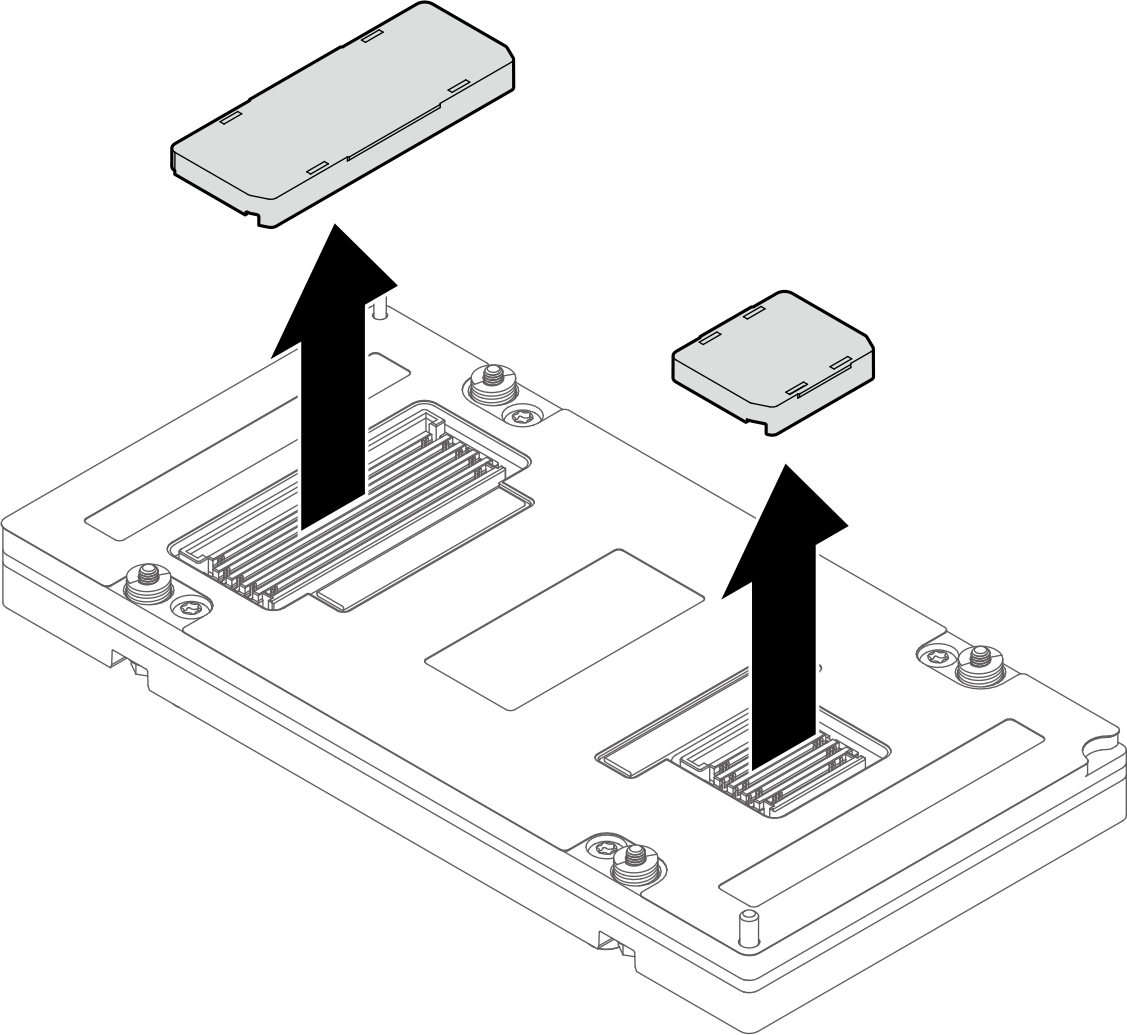

    • Rimuovi i copri-connettori nella parte inferiore.


    • Rimuovere la pellicola protettiva dal dissipatore di calore.
    • Rimuovi il coperchio di plastica dal dissipatore.

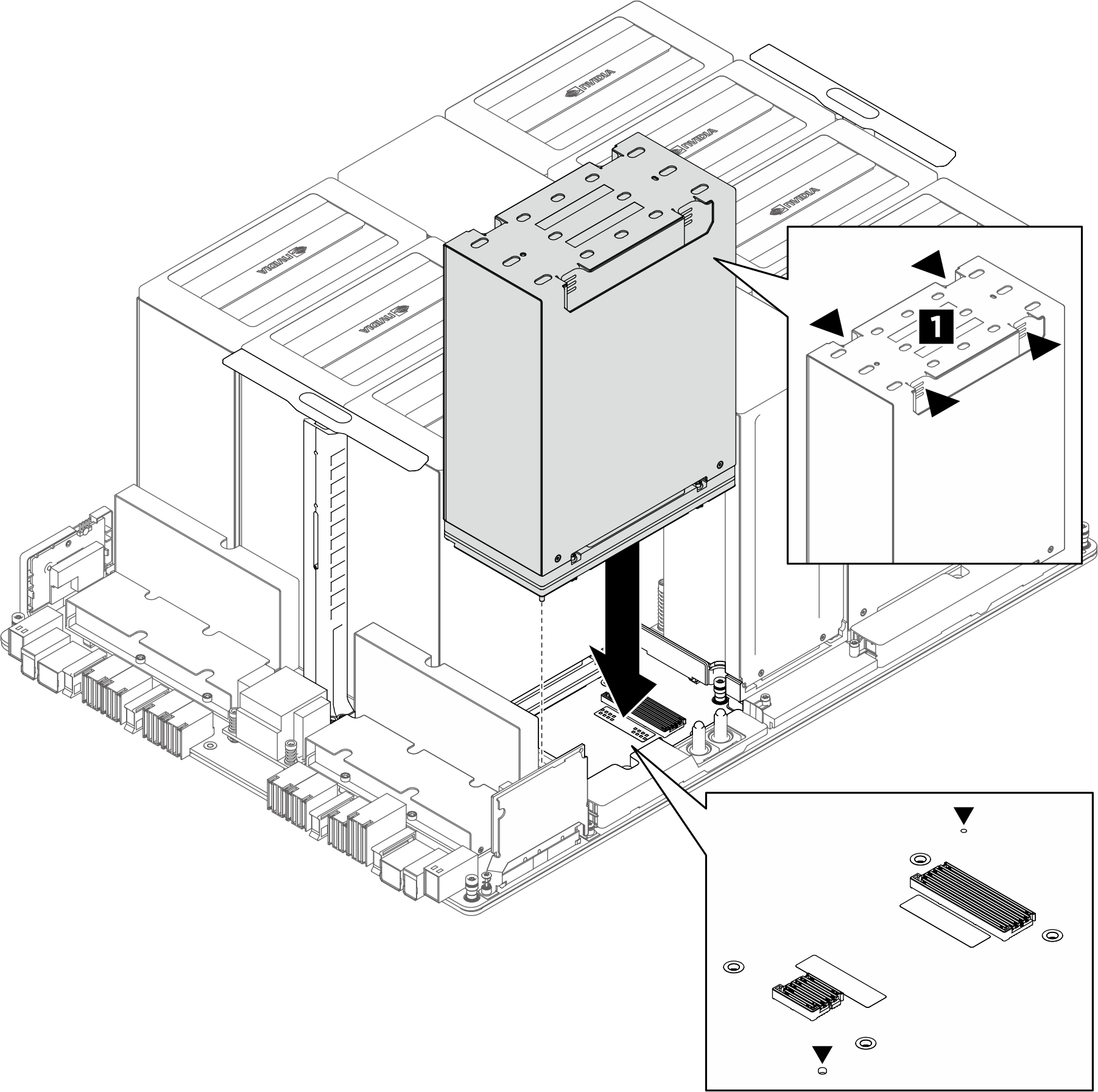

  2. Utilizzare entrambe le mani per afferrare l'area incassata del modulo del dissipatore di calore e GPU (1); quindi allineare il modulo ai due fori della guida sulla scheda di base GPU e posizionarlo delicatamente sulla scheda di base GPU.
    Figura 1. Installazione di un modulo del dissipatore di calore e GPU
    GPU and heat sink module installation
  3. Allineare la dima con il dissipatore di calore della GPU e installarla con cautela sul dissipatore di calore della GPU.
    Figura 2. Installazione della dima
    Jig installation

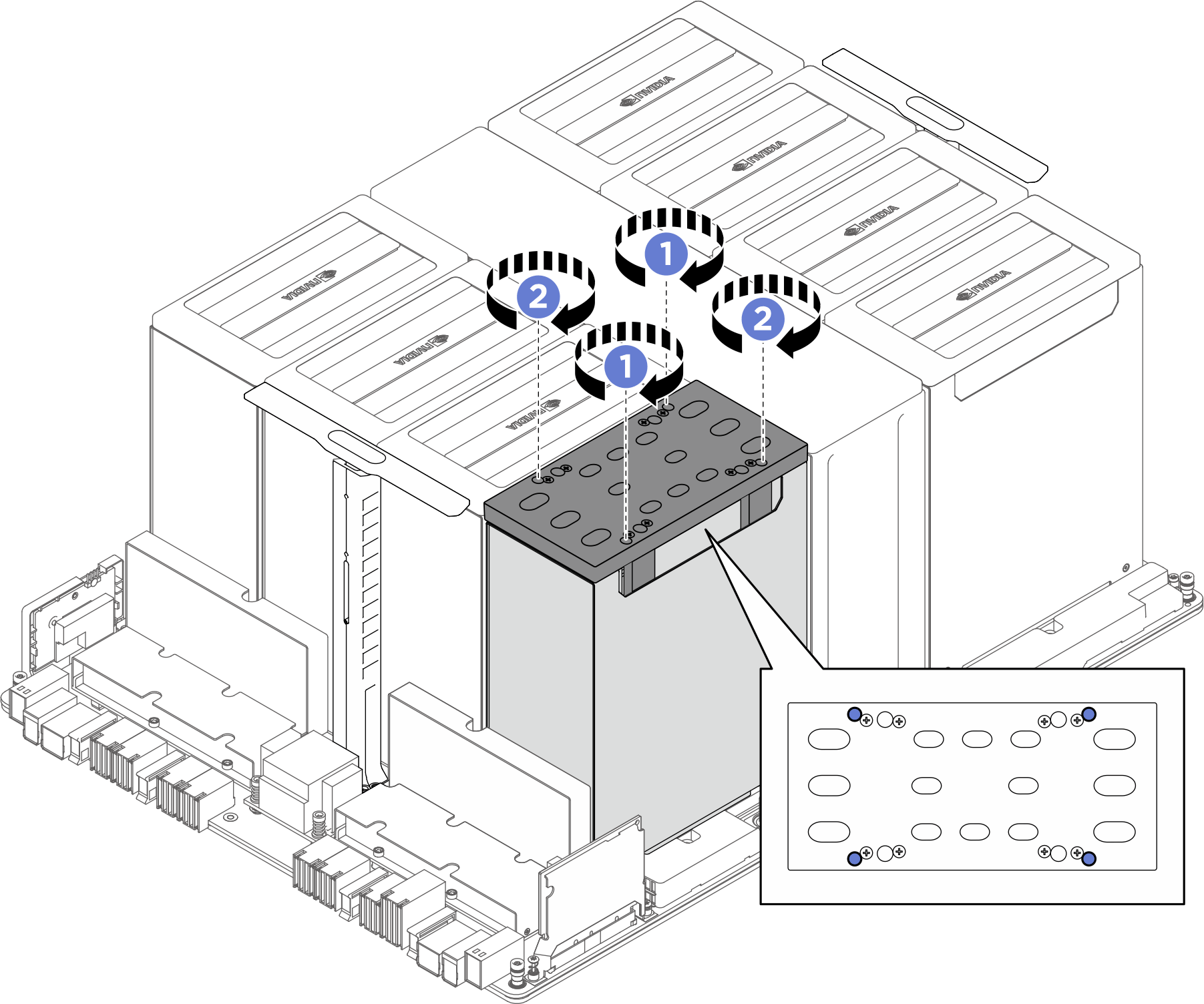

  4. Installare le quattro viti Torx T15 per fissare il modulo del dissipatore di calore e GPU.
    1. Prima impostazione della coppia:
      1. Impostare i cacciaviti dinamometrici su 0,11±0,011 newton-metri, 0,97±0,097 pollici-libbre.
      2. Inserire i due cacciaviti negli appositi fori sulla dima per serrare contemporaneamente le due viti diagonali () per alcuni giri.
      3. Inserire i due cacciaviti negli appositi fori sulla dima per serrare contemporaneamente le due viti diagonali () per alcuni giri.
    2. Seconda impostazione della coppia:
      1. Impostare i cacciaviti dinamometrici su 0,78±0,031 newton-metri, 6,90±0,274 pollici-libbre.
      2. Inserire i due cacciaviti negli appositi fori sulla dima per serrare contemporaneamente le due viti diagonali () per alcuni giri.
      3. Inserire i due cacciaviti negli appositi fori sulla dima per serrare contemporaneamente le due viti diagonali () per alcuni giri.
    3. Impostazione finale della coppia:
      1. Impostare i cacciaviti dinamometrici su 0,81±0,032 newton-metri, 7,17±0,283 pollici-libbre.
      2. Inserire i due cacciaviti negli appositi fori sulla dima e serrare completamente le due viti diagonali () contemporaneamente.
      3. Inserire i due cacciaviti negli appositi fori sulla dima e serrare completamente le due viti diagonali () contemporaneamente.
    Nota
    Sono necessarie due persone per serrare le viti contemporaneamente.
    Figura 3. Installazione delle viti
    Screw installation
  5. Rimuovere la dima dal dissipatore di calore della GPU.
    Figura 4. Rimozione della dima
    Jig removal
  6. Posizionare il coperchio di plastica sul modulo del dissipatore di calore e GPU finché non è bloccato saldamente in posizione.
    Figura 5. Installazione del coperchio in plastica
    Plastic cover installation

Dopo aver terminato

  1. (Solo per il modulo del dissipatore di calore e GPU 2, 4, 5 e 7) Reinstallare il condotto dell'aria GPU. Vedere Installazione di un condotto dell'aria GPU.
  2. Reinstallare il complesso di alimentazione. Vedere Installazione del complesso di alimentazione.
  3. Reinstallare il telaio del fermacavo e l'assieme deflettore. Vedere Installazione del telaio del fermacavo e dell'assieme del deflettore.
  4. Reinstallare il vassoio di elaborazione. Vedere Installazione del vassoio di elaborazione.
  5. Reinstallare lo shuttle di sistema. Vedere Installazione dello shuttle di sistema.
  6. Completare le operazioni di sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.
