Installation d’un module GPU et dissipateur thermique

Suivez les instructions de cette section pour installer un module GPU et dissipateur thermique. La procédure doit être exécutée par un technicien qualifié.

À propos de cette tâche

Avertissement

Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.
Mettez l’emballage antistatique contenant le composant contre une zone métallique non peinte du serveur, puis déballez et posez le composant sur une surface de protection antistatique.
Deux personnes et un dispositif de levage sur site pouvant soulever jusqu’à 181 kg (400 lb) sont nécessaires pour mener à bien cette procédure. Si vous ne disposez pas de dispositif de levage, Lenovo vous propose le Genie Lift GL-8 material lift, qui peut être acheté à l’adresse suivante : Data Center Solution Configurator. Assurez-vous d’inclure la pédale de frein et la plateforme de chargement lorsque vous commandez le Genie Lift GL-8 material lift.
Veillez à inspecter les connecteurs et les sockets de l’unité GPU et de la carte mère du GPU. N’utilisez pas l’unité GPU ou la carte mère du GPU si ses connecteurs sont endommagés ou manquants ou si des débris se trouvent dans les sockets. Remplacez l’unité GPU ou la carte mère du GPU par une neuve avant de poursuivre la procédure d’installation.
Le GPU et le dissipateur thermique font partie du même composant. Ne séparez pas le dissipateur thermique du GPU.

Le tableau suivant présente les informations de mappage sur les sockets physiques GPU, la numérotation des emplacements dans XCC et les ID de module dans nvidia-smi.

Socket GPU physique	Numérotation des emplacements dans XCC	ID de module dans nvidia-smi
SXM 1	Emplacement 21	1
SXM 2	Emplacement 24	2
SXM 3	Emplacement 22	3
SXM 4	Emplacement 23	4
SXM 5	Emplacement 17	5
SXM 6	Emplacement 20	6
SXM 7	Emplacement 18	7
SXM 8	Emplacement 19	8

Remarque

Assurez-vous de disposer des outils requis répertoriés ci-dessous afin de pouvoir remplacer correctement le composant :

Tournevis dynamométriques
Deux embouts Torx T15 allongés (longueur : 300 mm)
Un gabarit B200

Téléchargement du microprogramme et des pilotes : une fois un composant remplacé, il est possible que la mise à jour du microprogramme ou des pilotes soit requise.

Accédez à Site Web de téléchargement des pilotes et logiciels pour ThinkSystem SR680a V3 pour consulter les dernières mises à jour de microprogramme et de pilote disponibles pour votre serveur.
Reportez-vous à Mise à jour du microprogramme pour en savoir plus sur les outils de mise à jour du microprogramme.

Procédure

(Facultatif) Procédez comme suit pour le nouveau module GPU et dissipateur thermique.

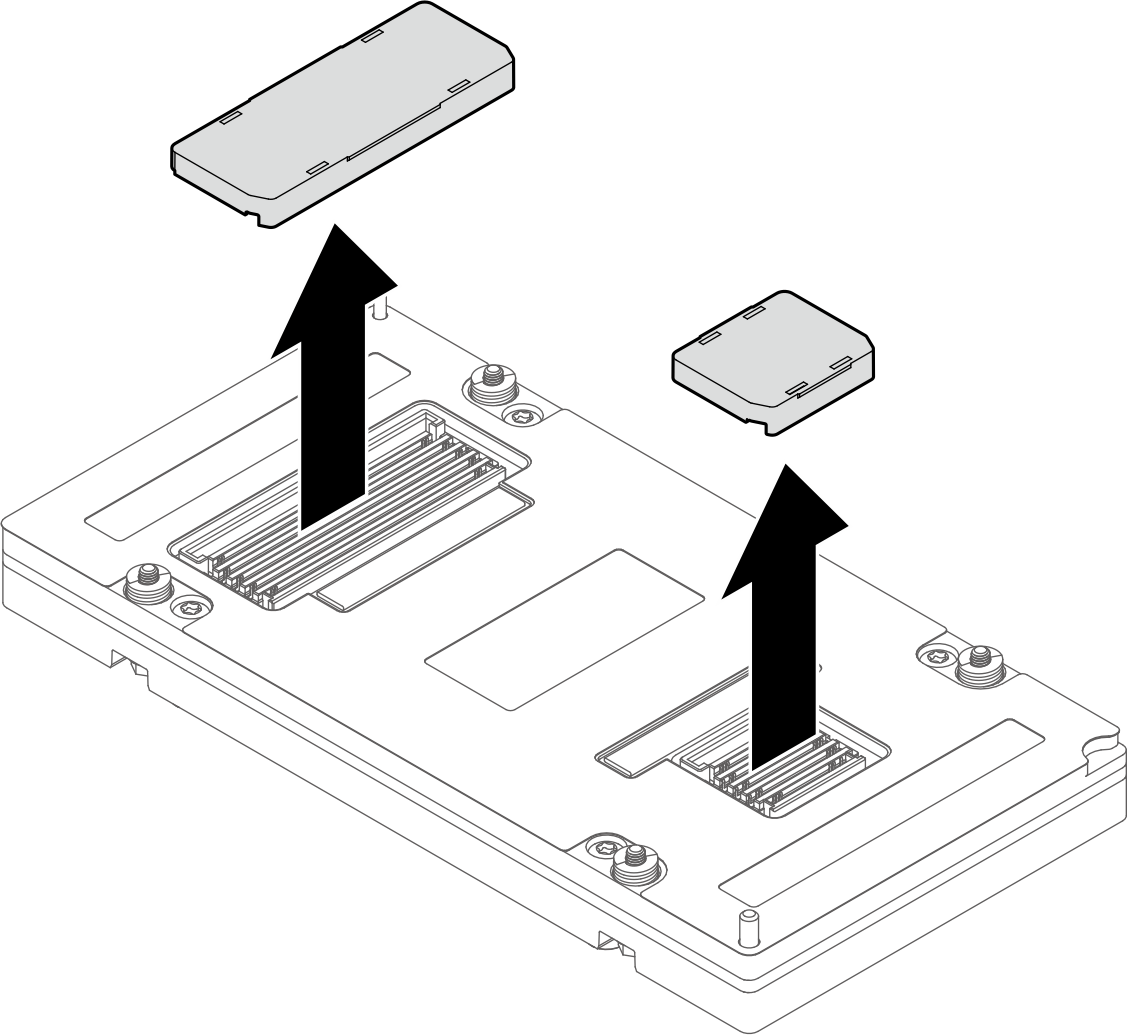

- Retirez les caches des connecteurs au bas.
- Retirez le film de protection du dissipateur thermique.
- Retirez le couvercle en plastique du dissipateur thermique.

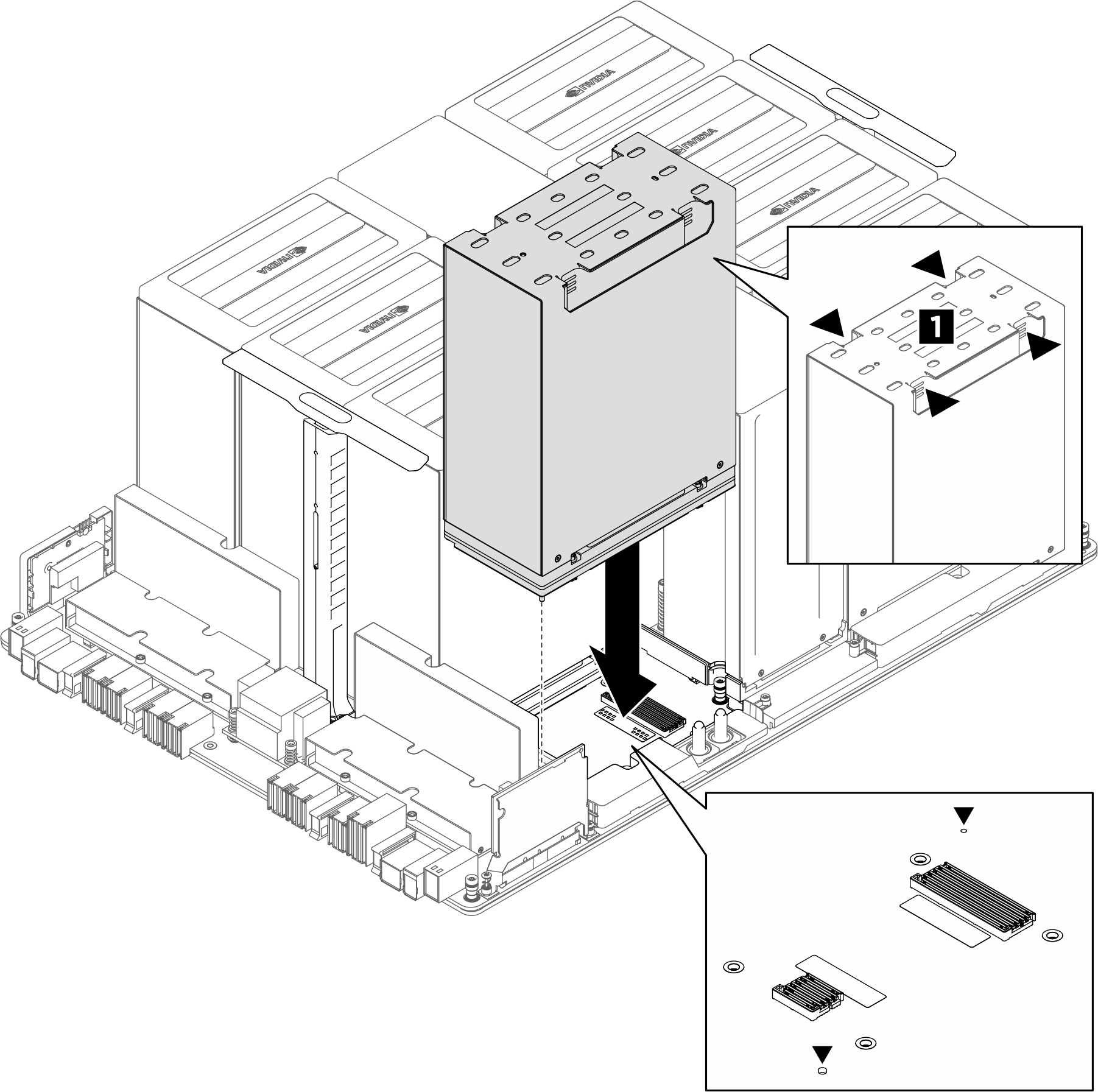

À l’aide de vos deux mains, saisissez la zone en retrait du module GPU et dissipateur thermique (1). Ensuite, alignez le module sur les deux trous de guidage de la carte mère du GPU, puis placez-le délicatement sur la carte mère du GPU.
Figure 1. Installation du module GPU et dissipateur thermique
Alignez le gabarit sur le dissipateur thermique de GPU et installez-le soigneusement sur le dissipateur thermique de GPU.
Figure 2. Installation du gabarit

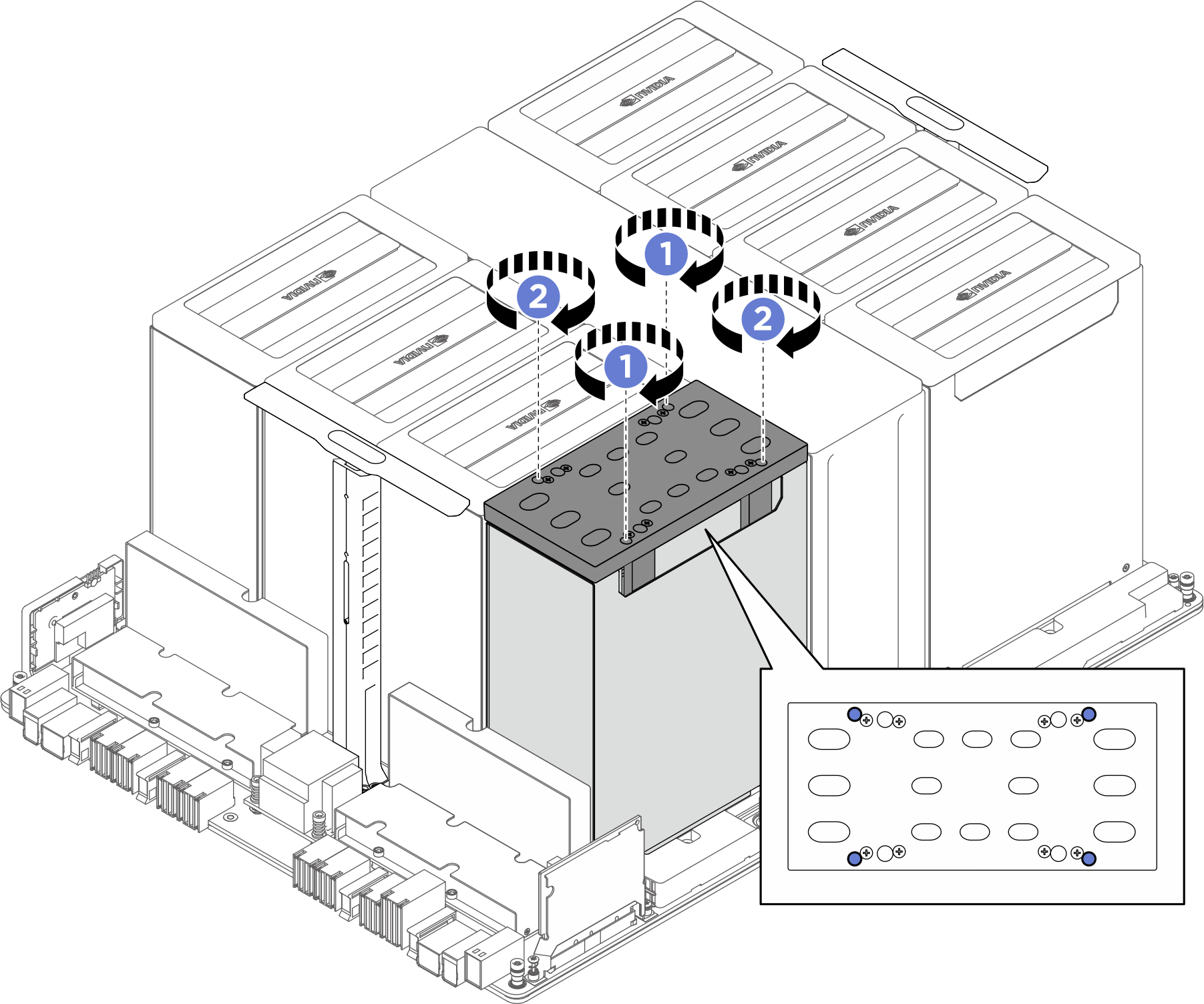

Installez les quatre vis Torx T15 afin de fixer le module GPU et dissipateur thermique.
1. Premier réglage du couple :
  1. Réglez les tournevis dynamométriques sur 0,11 ± 0,011 newton-mètre et 0,97 ± 0,097 pouce-livre.
  2. Insérez les deux tournevis dans les trous du gabarit prévus à cet effet afin de serrer de manière simultanée les deux vis diagonales () pendant quelques tours.
  3. Insérez les deux tournevis dans les trous du gabarit prévus à cet effet afin de serrer de manière simultanée les deux vis diagonales () pendant quelques tours.
2. Deuxième réglage du couple :
  1. Réglez les tournevis dynamométriques sur 0,78 ± 0,031 newton-mètre et 6,90 ± 0,274 pouce-livre.
  2. Insérez les deux tournevis dans les trous du gabarit prévus à cet effet afin de serrer de manière simultanée les deux vis diagonales () pendant quelques tours.
  3. Insérez les deux tournevis dans les trous du gabarit prévus à cet effet afin de serrer de manière simultanée les deux vis diagonales () pendant quelques tours.
3. Dernier réglage du couple :
  1. Réglez les tournevis dynamométriques sur 0,81 ± 0,032 newton-mètre et 7,17 ± 0,283 pouce-livre.
  2. Insérez les deux tournevis dans les trous prévus à cet effet du gabarit. Ensuite, serrez complètement les deux vis diagonales () de manière simultanée.
  3. Insérez les deux tournevis dans les trous prévus à cet effet du gabarit. Ensuite, serrez complètement les deux vis diagonales () de manière simultanée.
Remarque
Deux personnes doivent être présentes pour serrer les vis de manière simultanée.
Figure 3. Installation des vis
Retirez le gabarit du dissipateur thermique de GPU.
Figure 4. Retrait du gabarit
Placez le couvercle en plastique sur le GPU et le dissipateur thermique afin de bien fixer le tout.
Figure 5. Installation d’un cache en plastique

Après avoir terminé

(Uniquement pour les modules GPU et dissipateur thermique 2, 4, 5 et 7) Réinstallez le conduit de ventilation du GPU. Pour plus d'informations, voir Installation d’un conduit de ventilation de GPU.
Réinstallez le complexe d’alimentation. Voir Installation du complexe d’alimentation.
Réinstallez le bloc cadre du support de câble et grille. Voir Installation du bloc cadre du support de câble et grille.
Réinstallez le plateau de calcul. Voir Installation du plateau de calcul.
Réinstallez la navette système. Voir Installation de la navette système.
Terminez de remplacer les composants. Voir Fin du remplacement des composants.
