Instalación de un módulo de disipador de calor y GPU

Siga las instrucciones que aparecen en esta sección para instalar un módulo de disipador de calor y GPU. El procedimiento debe ser realizado por un técnico capacitado.

Acerca de esta tarea

Atención

Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.
Ponga en contacto la bolsa antiestática que contiene el componente con cualquier superficie metálica no pintada del servidor y, a continuación, quite el componente de la bolsa y colóquelo en una superficie antiestática.
Para realizar este procedimiento se requieren dos personas y un dispositivo de elevación en el sitio que soporte hasta 400 lb (181 kg). Si todavía no tiene un dispositivo de elevación disponible, Lenovo ofrece el Genie Lift GL-8 material lift que se puede comprar en Data Center Solution Configurator. Asegúrese de incluir el freno de liberación con el pie y la plataforma de carga al pedir el Genie Lift GL-8 material lift.
Asegúrese de inspeccionar los conectores y zócalos de la GPU y la placa base de la GPU. No utilice la GPU ni la placa base de la GPU si faltan sus conectores o estos están dañados ni tampoco si hay suciedad en los zócalos. Sustituya la GPU o la placa base de la GPU por una nueva antes de continuar con el procedimiento de instalación.
El disipador de calor y la GPU son una pieza. No extraiga el disipador de calor de la GPU.
La siguiente tabla muestra la información de asignación sobre los sockets físicos GPU, la numeración de ranuras en XCC y los identificadores de módulo en nvidia-smi.

Zócalo de GPU físico Numeración de ranuras en XCC ID del módulo en nvidia-smi
SXM 1 Ranura 21 1
SXM 2 Ranura 24 2
SXM 3 Ranura 22 3
SXM 4 Ranura 23 4
SXM 5 Ranura 17 5
SXM 6 Ranura 20 6
SXM 7 Ranura 18 7
SXM 8 Ranura 19 8

Zócalo de GPU físico	Numeración de ranuras en XCC	ID del módulo en nvidia-smi
SXM 1	Ranura 21	1
SXM 2	Ranura 24	2
SXM 3	Ranura 22	3
SXM 4	Ranura 23	4
SXM 5	Ranura 17	5
SXM 6	Ranura 20	6
SXM 7	Ranura 18	7
SXM 8	Ranura 19	8

Nota

Asegúrese de que tiene a mano las herramientas requeridas que aparecen a continuación para sustituir correctamente el componente:

Destornillador con regulación de par
Dos brocas extendidas Torx T15 (300 mm de largo)
Una plantilla B200

Descarga de firmware y controlador: es posible que deba actualizar el firmware o el controlador después de sustituir un componente.

Vaya a Sitio web de descarga de controladores y software de ThinkSystem SR680a V3 para ver las actualizaciones más recientes de firmware y controlador para su servidor.
Acceda a Actualización del firmware para obtener más información sobre las herramientas de actualización de firmware.

Procedimiento

(Opcional) Complete los siguientes pasos para el nuevo módulo de GPU y disipador de calor.

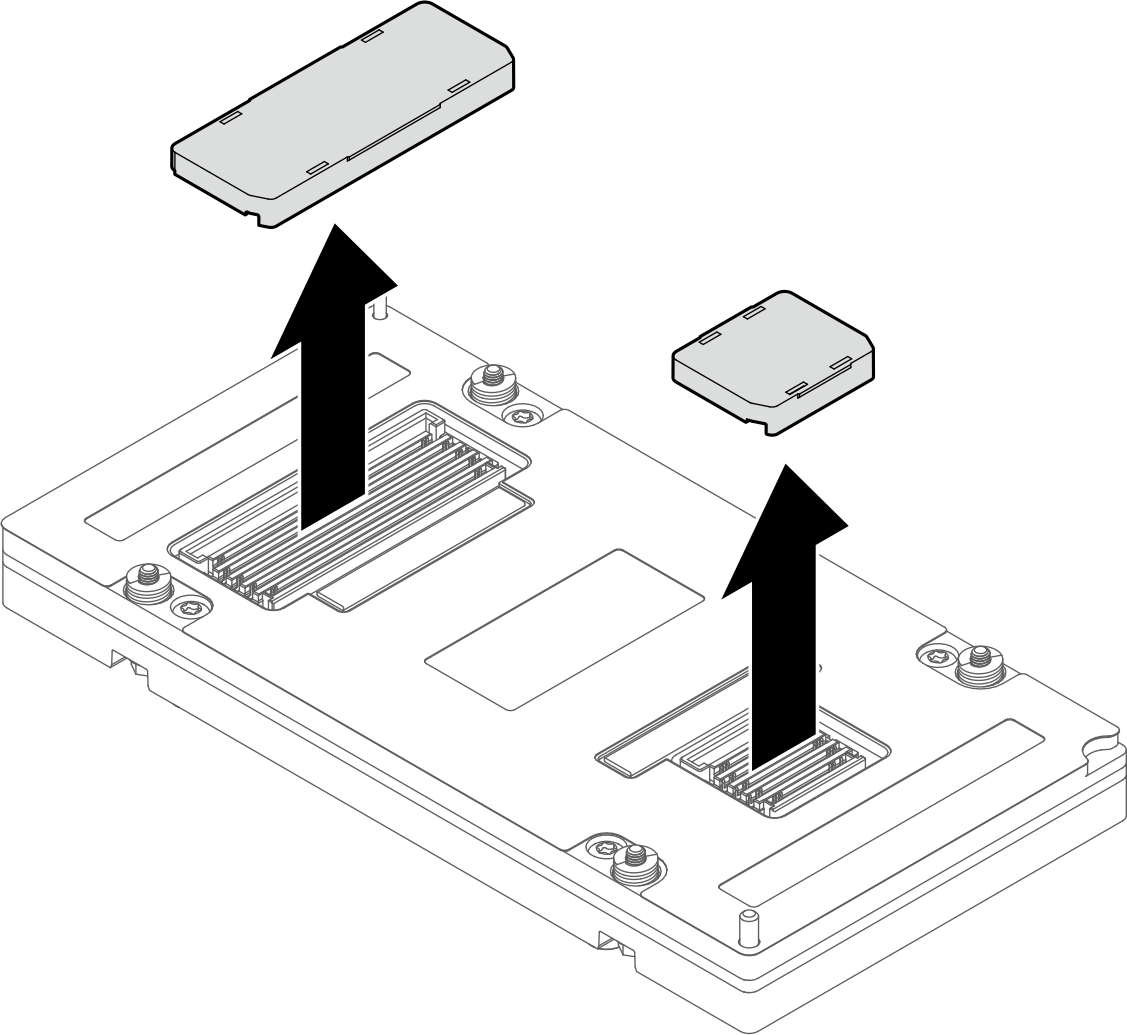

- Quite las cubiertas de los conectores en la parte inferior.
- Quite la película protectora del disipador de calor.
- Quite la cubierta de plástico del disipador de calor.

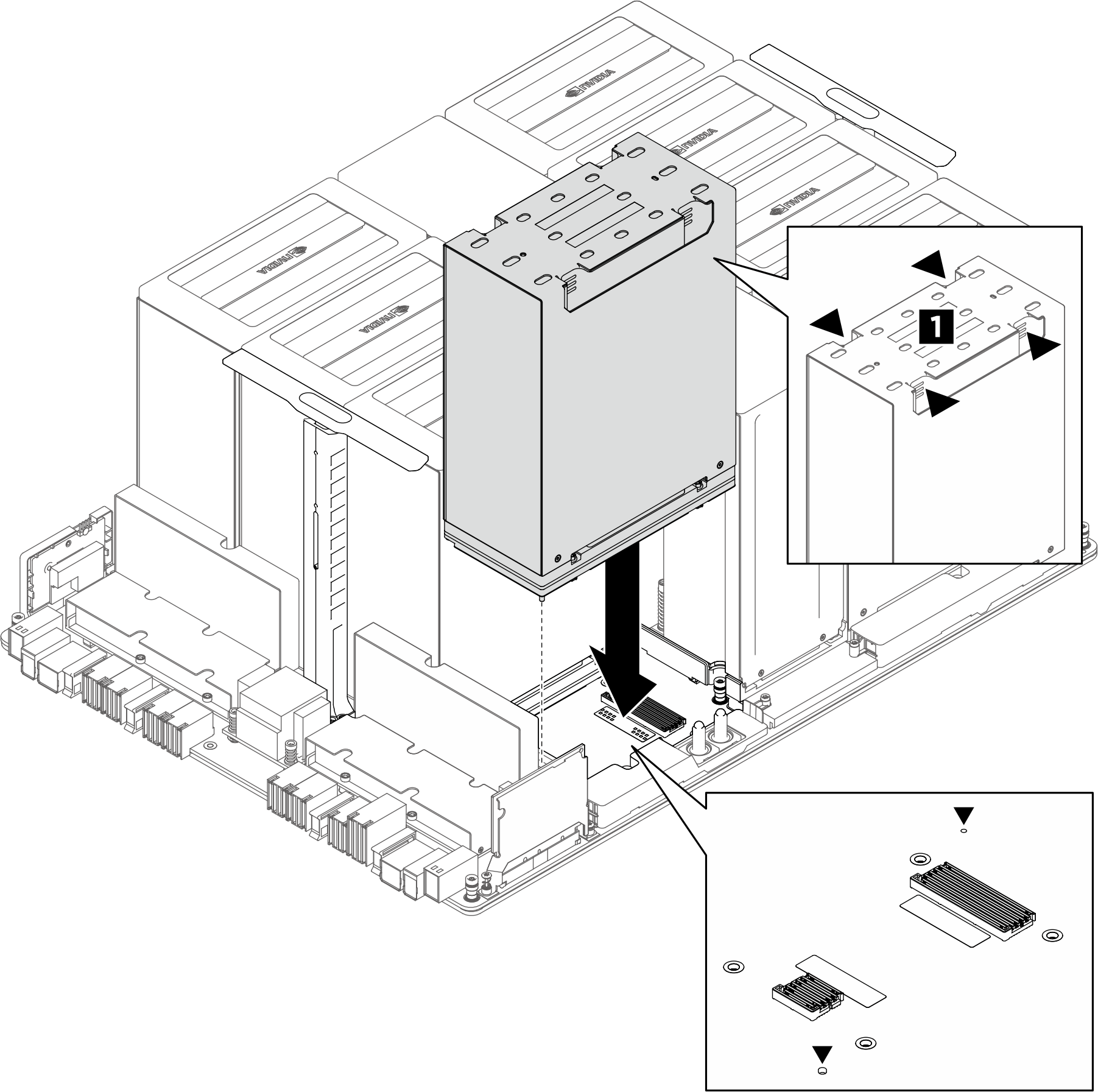

Use ambas manos para sujetar el área empotrada del módulo de disipador de calor y GPU (1). Luego, alinee el módulo con los dos orificios guía de la placa base de la GPU y colóquelo suavemente en esta placa base.
Figura 1. Instalación del módulo de disipador de calor y GPU
Alinee la plantilla con el disipador de calor GPU e instálela con cuidado en el disipador de calor GPU.
Figura 2. Instalación de la plantilla

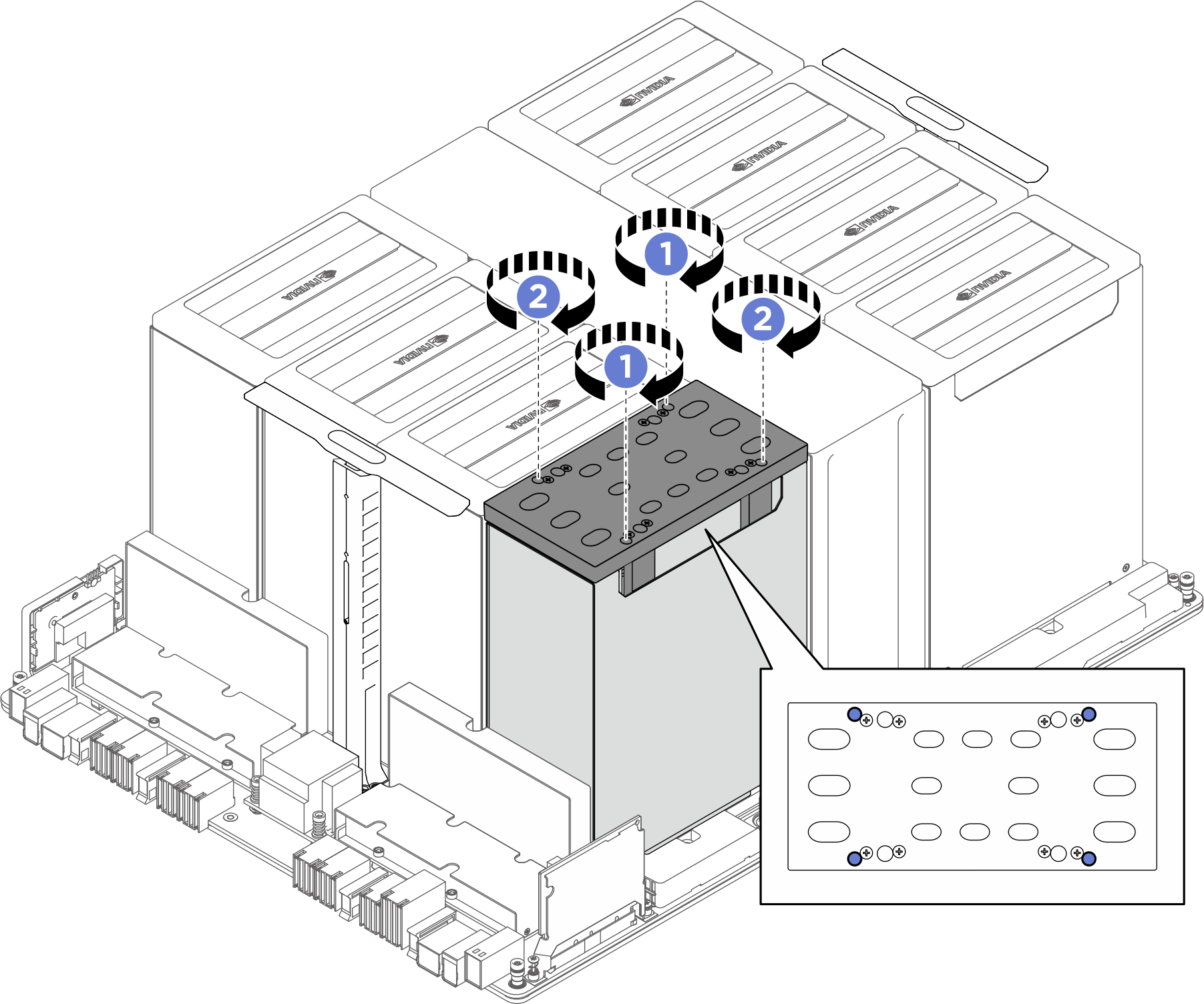

Instale los cuatro tornillos Torx T15 para fijar el módulo de disipador de calor y GPU.
1. Primer ajuste de par:
  1. Ajuste el destornillador con regulación de par en 0,11±0,011 newton-metros, 0,97±0,097 pulgada-libras.
  2. Inserte los dos destornilladores en los orificios designados en la plantilla para apretar los dos tornillos diagonales a la vez () durante algunas vueltas.
  3. Inserte los dos destornilladores en los orificios designados en la plantilla para apretar los dos tornillos diagonales a la vez () durante algunas vueltas.
2. Segundo ajuste de par:
  1. Ajuste el destornillador con regulación de par en 0,78±0,031 newton-metros, 6,90±0,274 pulgada-libras.
  2. Inserte los dos destornilladores en los orificios designados en la plantilla para apretar los dos tornillos diagonales a la vez () durante algunas vueltas.
  3. Inserte los dos destornilladores en los orificios designados en la plantilla para apretar los dos tornillos diagonales a la vez () durante algunas vueltas.
3. Ajuste de par final:
  1. Ajuste el destornillador con regulación de par en 0,81±0,032 newton-metros, 7,17±0,283 pulgada-libras.
  2. Inserte los dos destornilladores en los orificios designados en la plantilla y apriete completamente los dos tornillos diagonales () a la vez.
  3. Inserte los dos destornilladores en los orificios designados en la plantilla y apriete completamente los dos tornillos diagonales () a la vez.
Nota
Se necesitan dos personas para apretar los tornillos de manera simultánea.
Figura 3. Instalación del tornillo
Extraiga la plantilla del disipador de calor de la GPU.
Figura 4. Extracción de la plantilla
Coloque la cubierta de plástico en el módulo de disipador de calor y GPU hasta que esté correctamente instalada.
Figura 5. Instalación de la cubierta de plástico

Después de finalizar

(Solo módulo de disipador de calor y GPU 2, 4, 5 y 7) Vuelva a instalar el conducto de aire de la GPU. Consulte Instalación de un conducto de aire de GPU.
Vuelva a instalar el complejo de alimentación. Consulte Instalación del complejo de alimentación.
Vuelva a instalar el marco del soporte del cable y el conjunto del deflector. Consulte Instale el marco del soporte del cable y el conjunto del deflector.
Vuelva a instalar la bandeja de computación. Consulte Instalación de la bandeja de computación.
Vuelva a instalar la lanzadera del sistema. Consulte Instalación de la lanzadera del sistema.
Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
