Extracción de un módulo de disipador de calor y GPU

Siga las instrucciones que aparecen en esta sección para quitar un módulo de disipador de calor y GPU. El procedimiento debe ser realizado por un técnico capacitado.

Acerca de esta tarea

Atención

Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.
Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.
Para realizar este procedimiento se requieren dos personas y un dispositivo de elevación en el sitio que soporte hasta 400 lb (181 kg). Si todavía no tiene un dispositivo de elevación disponible, Lenovo ofrece el Genie Lift GL-8 material lift que se puede comprar en Data Center Solution Configurator. Asegúrese de incluir el freno de liberación con el pie y la plataforma de carga al pedir el Genie Lift GL-8 material lift.
Asegúrese de inspeccionar los conectores y zócalos de la GPU y la placa base de la GPU. No utilice la GPU ni la placa base de la GPU si faltan sus conectores o estos están dañados ni tampoco si hay suciedad en los zócalos. Sustituya la GPU o la placa base de la GPU por una nueva antes de continuar con el procedimiento de instalación.
El disipador de calor y la GPU son una pieza. No extraiga el disipador de calor de la GPU.
La siguiente tabla muestra la información de asignación sobre los sockets físicos GPU, la numeración de ranuras en XCC y los identificadores de módulo en nvidia-smi.

Zócalo de GPU físico Numeración de ranuras en XCC ID del módulo en nvidia-smi
SXM 1 Ranura 21 1
SXM 2 Ranura 24 2
SXM 3 Ranura 22 3
SXM 4 Ranura 23 4
SXM 5 Ranura 17 5
SXM 6 Ranura 20 6
SXM 7 Ranura 18 7
SXM 8 Ranura 19 8

Zócalo de GPU físico	Numeración de ranuras en XCC	ID del módulo en nvidia-smi
SXM 1	Ranura 21	1
SXM 2	Ranura 24	2
SXM 3	Ranura 22	3
SXM 4	Ranura 23	4
SXM 5	Ranura 17	5
SXM 6	Ranura 20	6
SXM 7	Ranura 18	7
SXM 8	Ranura 19	8

Nota

Asegúrese de que tiene a mano las herramientas requeridas que aparecen a continuación para sustituir correctamente el componente:

Un destornillador con regulación de par
Una broca extendida Torx T15 (300 mm de largo)
Una plantilla B200

Procedimiento

Prepárese para esta tarea.
1. Tire de la lanzadera del sistema para quitarla del chasis y colóquela en la plataforma elevadora. Consulte Extracción de la lanzadera del sistema.
2. Quite la bandeja de computación. Consulte Extracción de la bandeja de computación.
3. Quite el marco del soporte del cable y el conjunto del deflector. Consulte Extracción del marco del soporte del cable y el conjunto del deflector.
4. Quite el complejo de alimentación. Consulte Extracción del complejo de alimentación.
5. (Solo módulo de disipador de calor y GPU 2, 4, 5 y 7) Quite el conducto de aire de la GPU. Consulte Extracción del conducto de aire de una GPU.

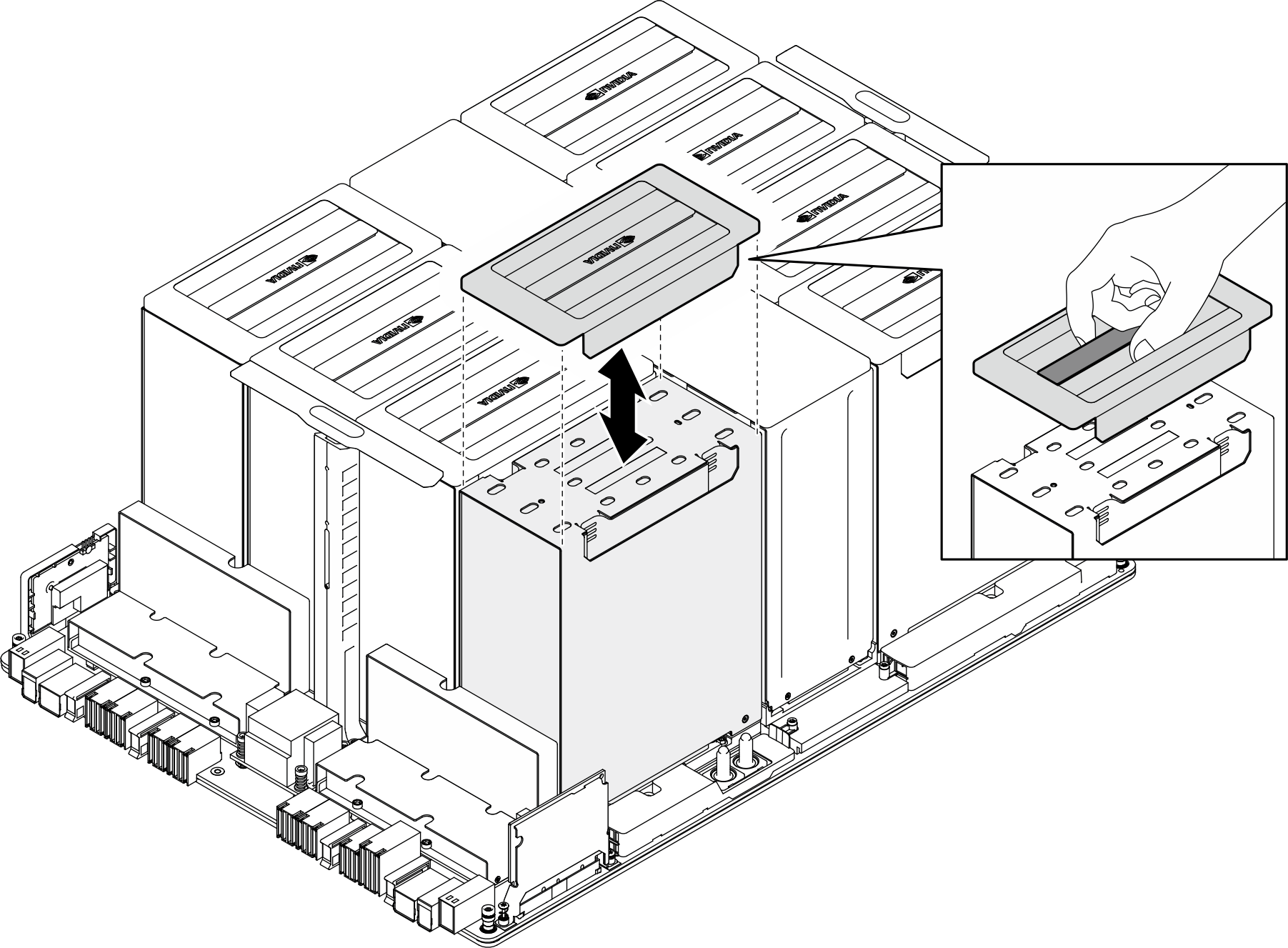

Quite la cubierta de plástico del módulo de disipador de calor y GPU.
Figura 1. Extracción de la cubierta de plástico
Alinee la plantilla con el disipador de calor GPU e instálela con cuidado en el disipador de calor GPU.
Figura 2. Instalación de la plantilla

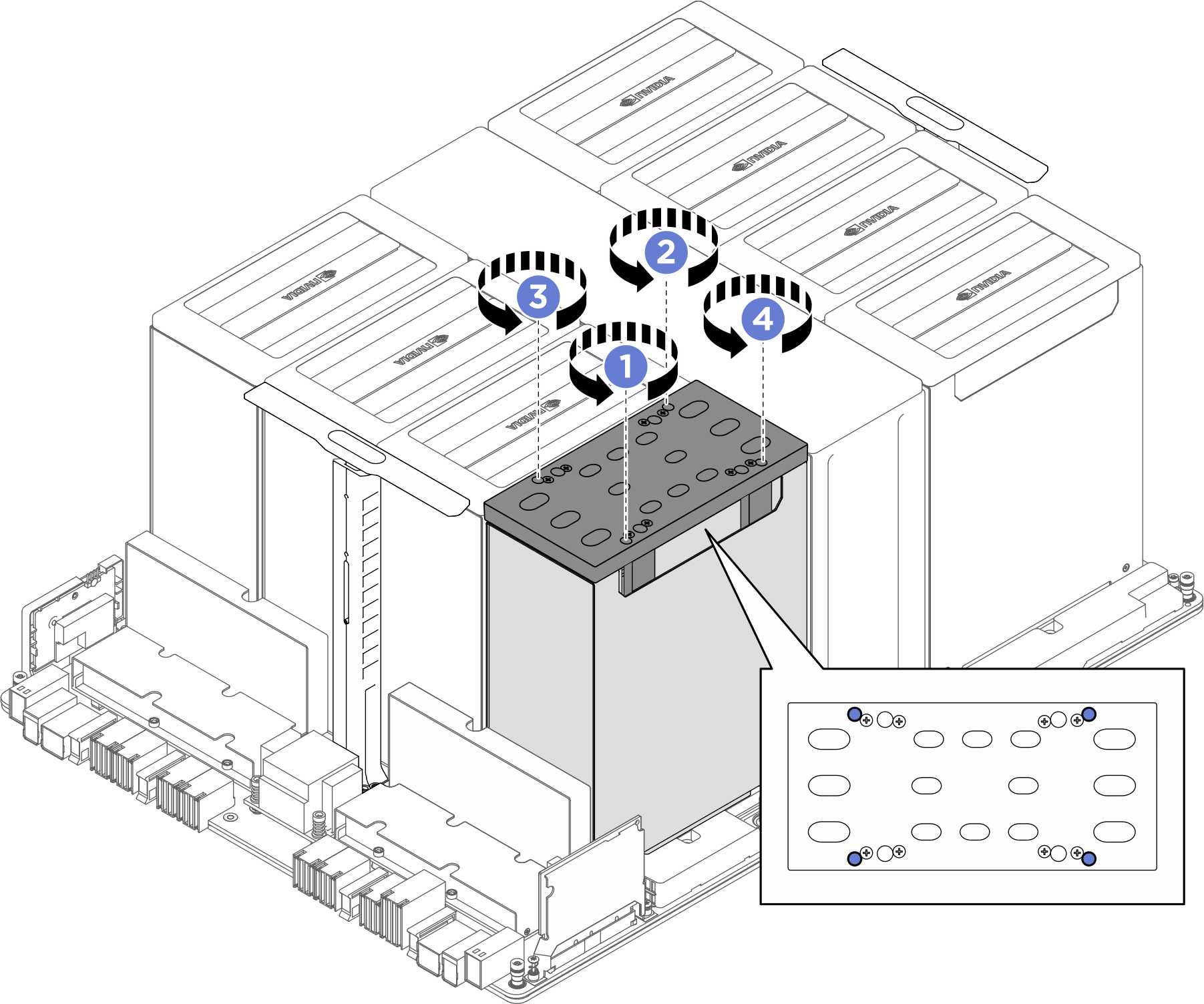

Quite los cuatro tornillos Torx T15 del módulo de disipador de calor y GPU.
1. Ajuste el destornillador con regulación de par en 0,81 newton-metros, 7,17 pulgada-libras.
2. Inserte el destornillador con regulación de par en los orificios designados en la plantilla y suelte los cuatro tornillos en la secuencia que se muestra en la siguiente ilustración ( > > > ).
  Figura 3. Extracción de tornillos
Extraiga la plantilla del disipador de calor de la GPU.
Figura 4. Extracción de la plantilla

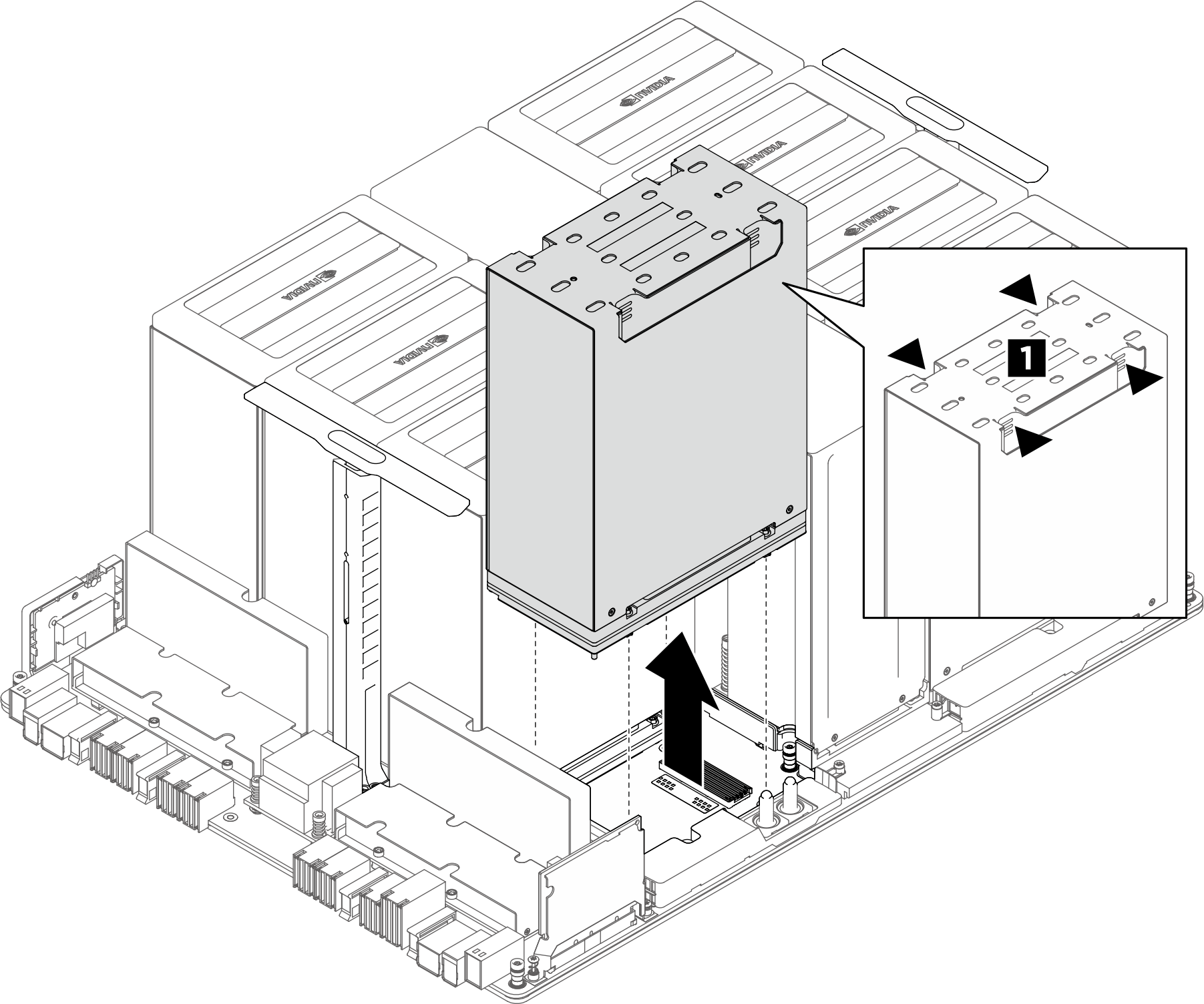

Use ambas manos para sujetar el área empotrada del módulo de disipador de calor y GPU (1) y sáquelo de la placa base de la GPU.
Figura 5. Extracción de la GPU y del módulo de disipador de calor

Después de finalizar

Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
