Remover uma módulo de dissipador de calor e GPU

Siga as instruções nesta seção para remover um módulo de dissipador de calor e GPU. O procedimento deve ser executado por um técnico treinado.

Sobre esta tarefa

Atenção

Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.
Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.
Duas pessoas e um dispositivo de elevação no local que podem suportar até 400 lb (181 kg) são necessários para executar esse procedimento. Se você ainda não tiver um dispositivo de içamento disponível, a Lenovo oferece o Genie Lift GL-8 material lift que pode ser adquirido em Data Center Solution Configurator. Inclua o freio e a plataforma de carga ao pedir o Genie Lift GL-8 material lift.
Inspecione os conectores e soquetes na GPU e na placa-base da GPU. Não use a GPU nem a placa base da GPU se seus conectores estiverem danificados ou ausentes, ou se houver detritos nos soquetes. Substitua a GPU ou a placa-base da GPU antes de continuar o procedimento de instalação.
A GPU e o dissipador de calor compõem uma peça. Não remova o dissipador de calor da GPU.

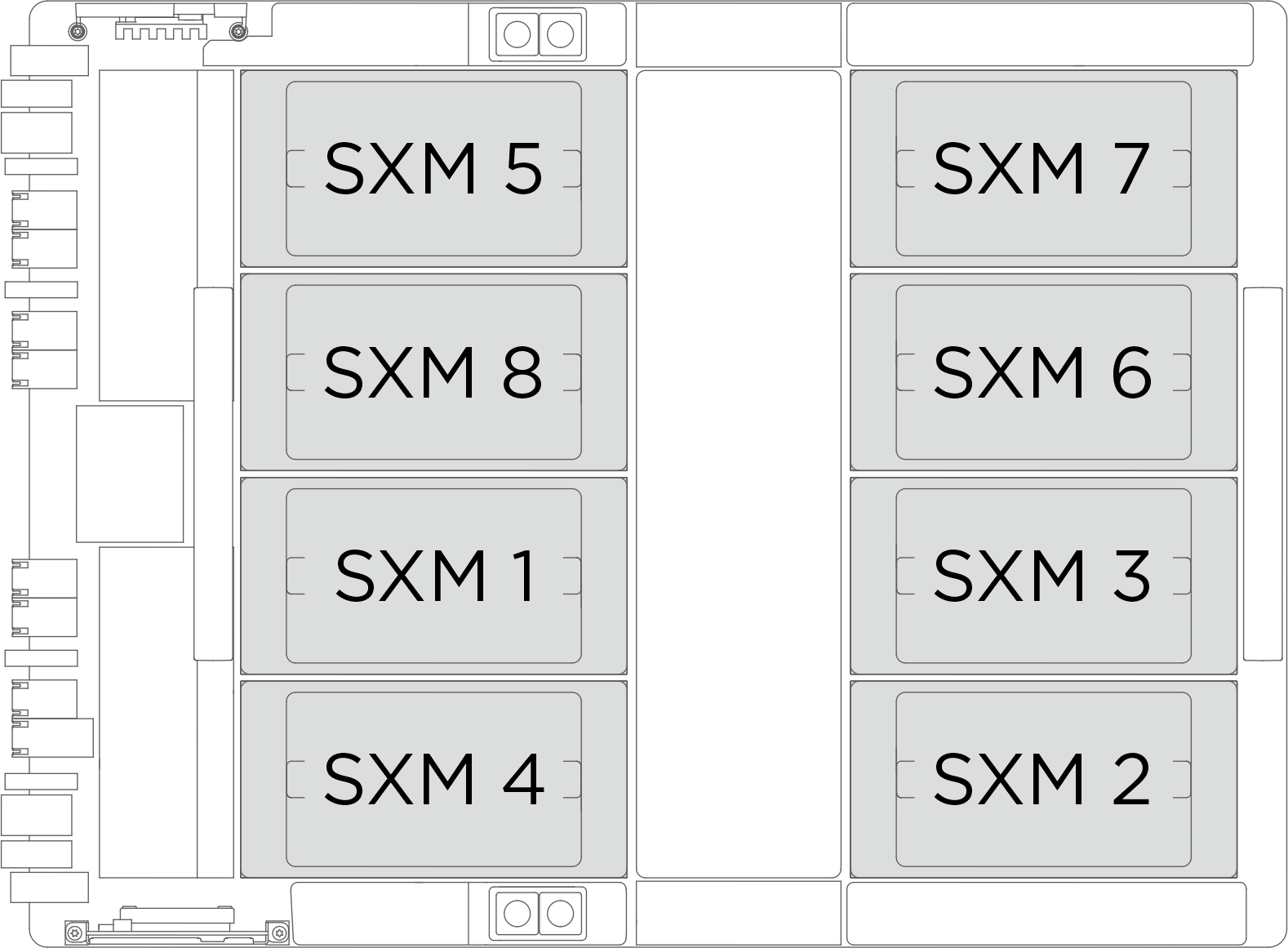

A tabela a seguir mostra as informações de mapeamento sobre os soquetes de GPU físicos, a numeração de slots no XCC e os IDs dos módulos no nvidia-smi.

Soquete de GPU físico Numeração de slot no XCC ID do módulo no nvidia-smi
SXM 1 Slot 21 1
SXM 2 Slot 24 2
SXM 3 Slot 22 3
SXM 4 Slot 23 4
SXM 5 Slot 17 5
SXM 6 Slot 20 6
SXM 7 Slot 18 7
SXM 8 Slot 19 8

Soquete de GPU físico	Numeração de slot no XCC	ID do módulo no nvidia-smi
SXM 1	Slot 21	1
SXM 2	Slot 24	2
SXM 3	Slot 22	3
SXM 4	Slot 23	4
SXM 5	Slot 17	5
SXM 6	Slot 20	6
SXM 7	Slot 18	7
SXM 8	Slot 19	8

Nota

Certifique-se de ter as ferramentas necessárias listadas abaixo disponíveis para substituir adequadamente o componente:

Uma chave de fenda de torque
Uma ponta Torx T15 alongada (300 mm de comprimento)
Um gabarito B200

Procedimento

Faça as preparações para essa tarefa.
1. Puxe o suporte do sistema para fora do chassi e coloque-o na plataforma de elevação. Consulte Remover o suporte do sistema.
2. Remova a bandeja de cálculo. Consulte Remover a bandeja de cálculo.
3. Remova a estrutura do suporte do cabo e o conjunto do defletor. Consulte Remover a estrutura do suporte do cabo e o conjunto do defletor.
4. Remova o complexo de energia. Consulte Remover o complexo de energia.
5. (Apenas módulo de dissipador de calor e GPU 2, 4, 5 e 7) Remova o duto de ar da GPU. Consulte Remover um duto de ar da GPU.

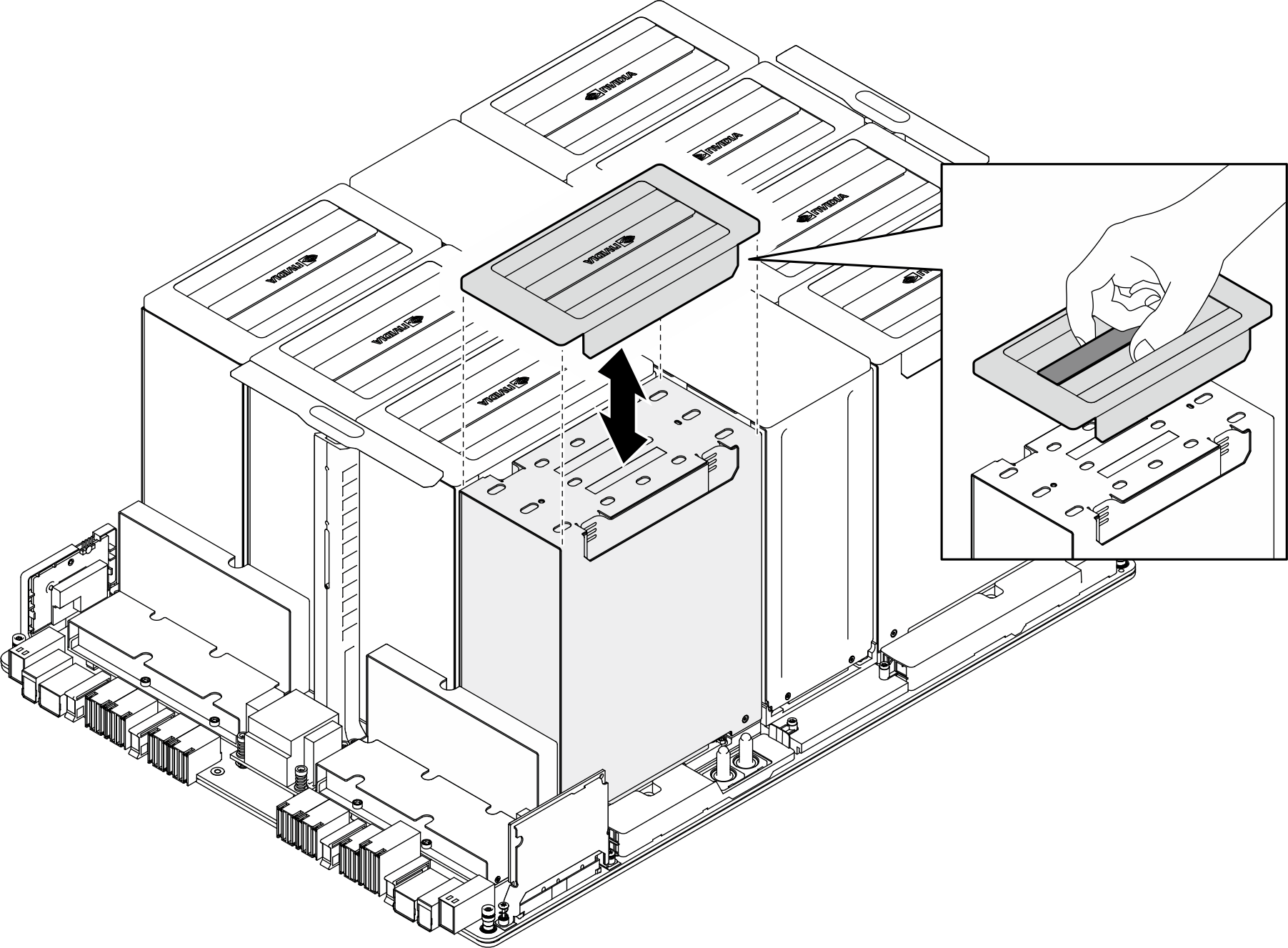

Remova a tampa plástica do módulo de dissipador de calor e GPU.
Figura 1. Remoção da tampa plástica
Alinhe o gabarito com o dissipador de calor de GPU e instale-o cuidadosamente no dissipador de calor de GPU.
Figura 2. Instalação do gabarito

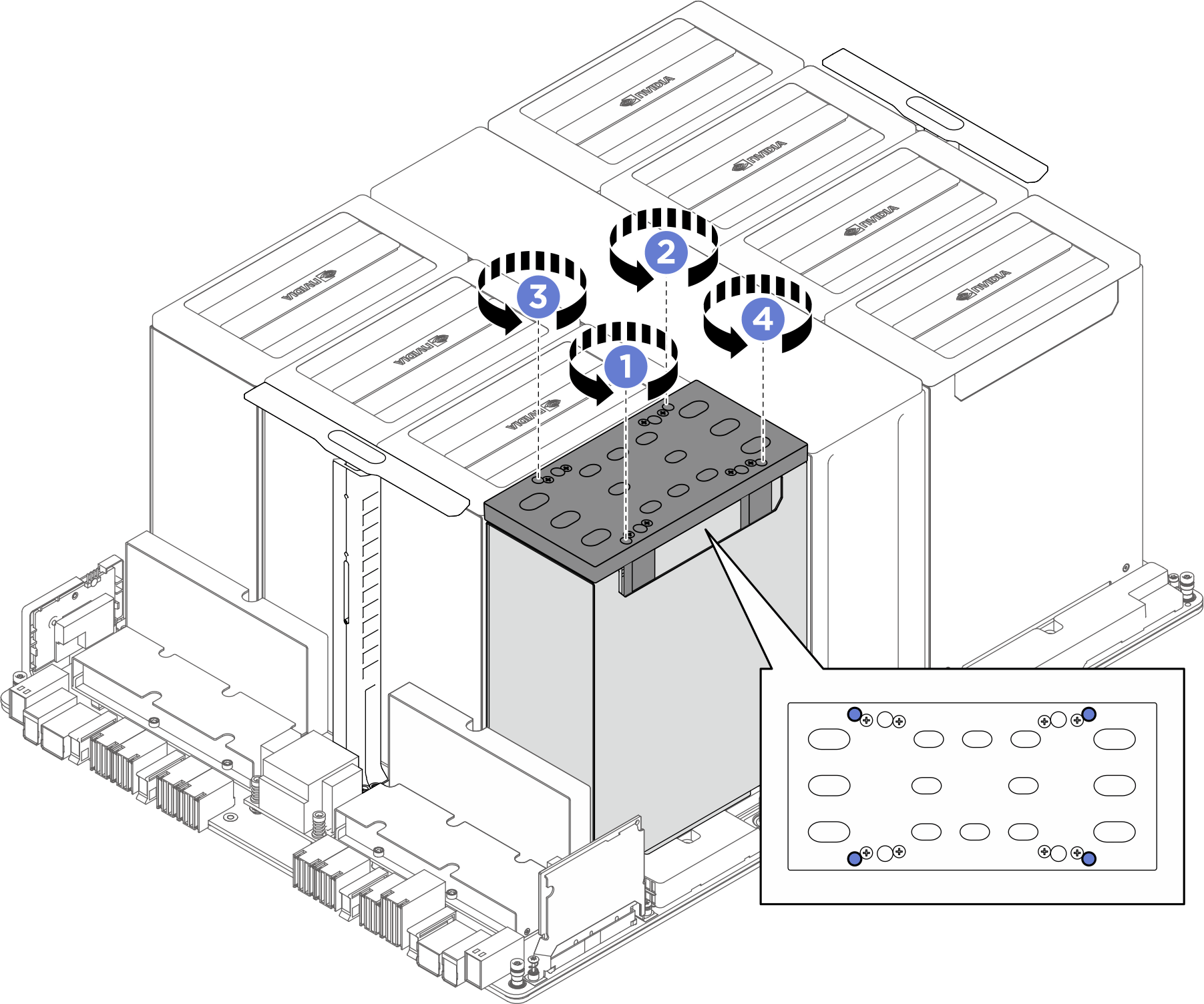

Remova os quatro parafusos Torx T15 do dissipador de calor e GPU.
1. Ajuste a chave de fenda de torque para 0,81 Newton-metro, 7,17 libras-polegadas.
2. Insira a chave de fenda de torque nos orifícios designados no gabarito e solte os quatro parafusos na sequência mostrada na ilustração abaixo ( > > > ).
  Figura 3. Remoção do parafuso
Remova o gabarito do dissipador de calor da GPU.
Figura 4. Remoção do gabarito

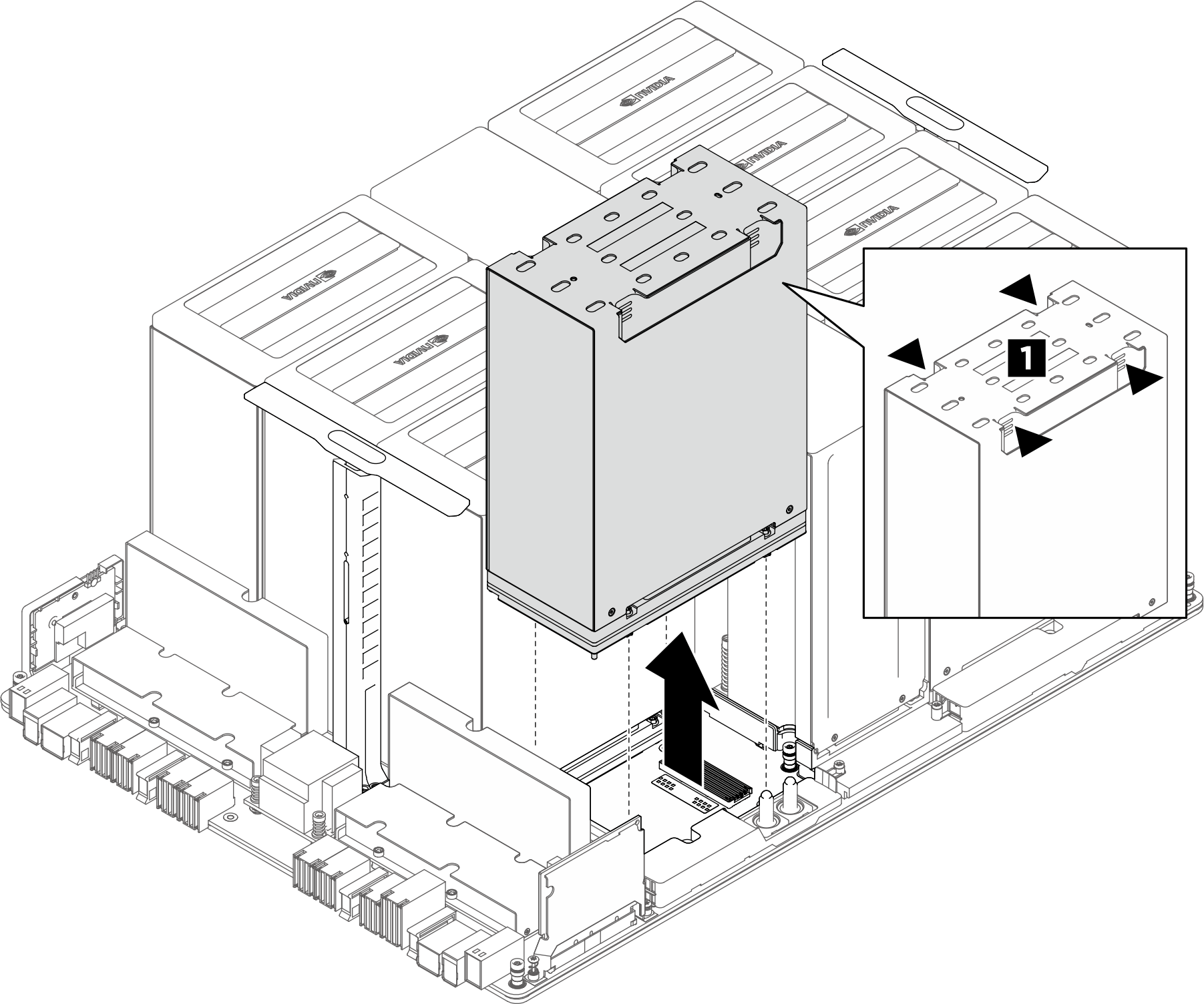

Use as duas mãos para segurar a área embutida do módulo de dissipador de calor e GPU (1) e remova-o para fora da placa-base da GPU.
Figura 5. Remoção do módulo do dissipador de calor e da GPU

Depois de concluir

Se você receber instruções para retornar o componente ou o dispositivo opcional, siga todas as instruções do pacote e use os materiais do pacote para remessa que foram fornecidos.
