GPU 및 방열판 모듈 제거
이 섹션의 지침에 따라 GPU 및 방열판 모듈을 제거하십시오. 이 절차는 숙련된 기술자가 수행해야 합니다.
이 작업 정보
주의
- 설치 지침 및 안전 점검 목록의 내용을 읽고 안전하게 작업하십시오.
- 서버와 주변 장치의 전원을 끄고 전원 코드와 모든 외부 케이블을 분리하십시오. 서버 전원 끄기의 내용을 참조하십시오.
- 현장에 최대 181kg(400lbs)을 지탱할 수 있는 리프팅 장치 1대와 작업자 2명이 있어야 이 절차를 수행할 수 있습니다. 아직 사용할 수 있는 리프팅 장치가 준비되지 않은 경우 Lenovo에서 Genie Lift GL-8 material lift를 제공하며, Data Center Solution Configurator에서 구입 가능합니다. Genie Lift GL-8 material lift를 주문할 때 풋 릴리스 브레이크와 로드 플랫폼이 포함되어 있는지 확인하십시오.
- GPU 및 GPU 베이스보드의 커넥터와 소켓을 검사해야 합니다. 커넥터가 손상 또는 누락되었거나 소켓에 이물질이 있는 경우 GPU 또는 GPU 베이스보드를 사용해서는 안 됩니다. 설치 절차를 계속하기 전에 GPU 또는 GPU 베이스보드를 새것으로 교체합니다.
- GPU와 방열판은 하나의 부품입니다. GPU에서 방열판을 제거하지 마십시오.
- 다음 표는 nvidia-smi의 실제 GPU 소켓, XCC의 슬롯 번호 및 모듈 ID에 대한 매핑 정보를 보여줍니다.
물리적 GPU 소켓 XCC의 슬롯 번호 nvidia-smi의 모듈 ID SXM 1 슬롯 21 1 SXM 2 슬롯 24 2 SXM 3 슬롯 22 3 SXM 4 슬롯 23 4 SXM 5 슬롯 17 5 SXM 6 슬롯 20 6 SXM 7 슬롯 18 7 SXM 8 슬롯 19 8
주
구성 요소를 올바르게 교체하려면 아래 나열된 필수 도구를 갖춰야 합니다.
- 토크 드라이버 1개
- Torx T15 확장 비트(길이 300mm) 1개
- B200 지그 1개
절차
- GPU 및 방열판 모듈에서 플라스틱 덮개를 제거합니다.그림 1. 플라스틱 덮개 제거
- 지그를 GPU 방열판에 맞추고 GPU 방열판에 조심스럽게 설치하십시오.그림 2. 지그 설치
- GPU 및 방열판 모듈에서 Torx T15 나사 4개를 제거하십시오.
- 토크 드라이버를 지그의 지정된 구멍에 삽입하고 아래 그림에 표시된 순서(
>
>
>
)대로 나사 4개를 풉니다.그림 3. 나사 제거
- 토크 드라이버를 지그의 지정된 구멍에 삽입하고 아래 그림에 표시된 순서(
- GPU 방열판에서 지그를 제거하십시오.그림 4. 지그 제거

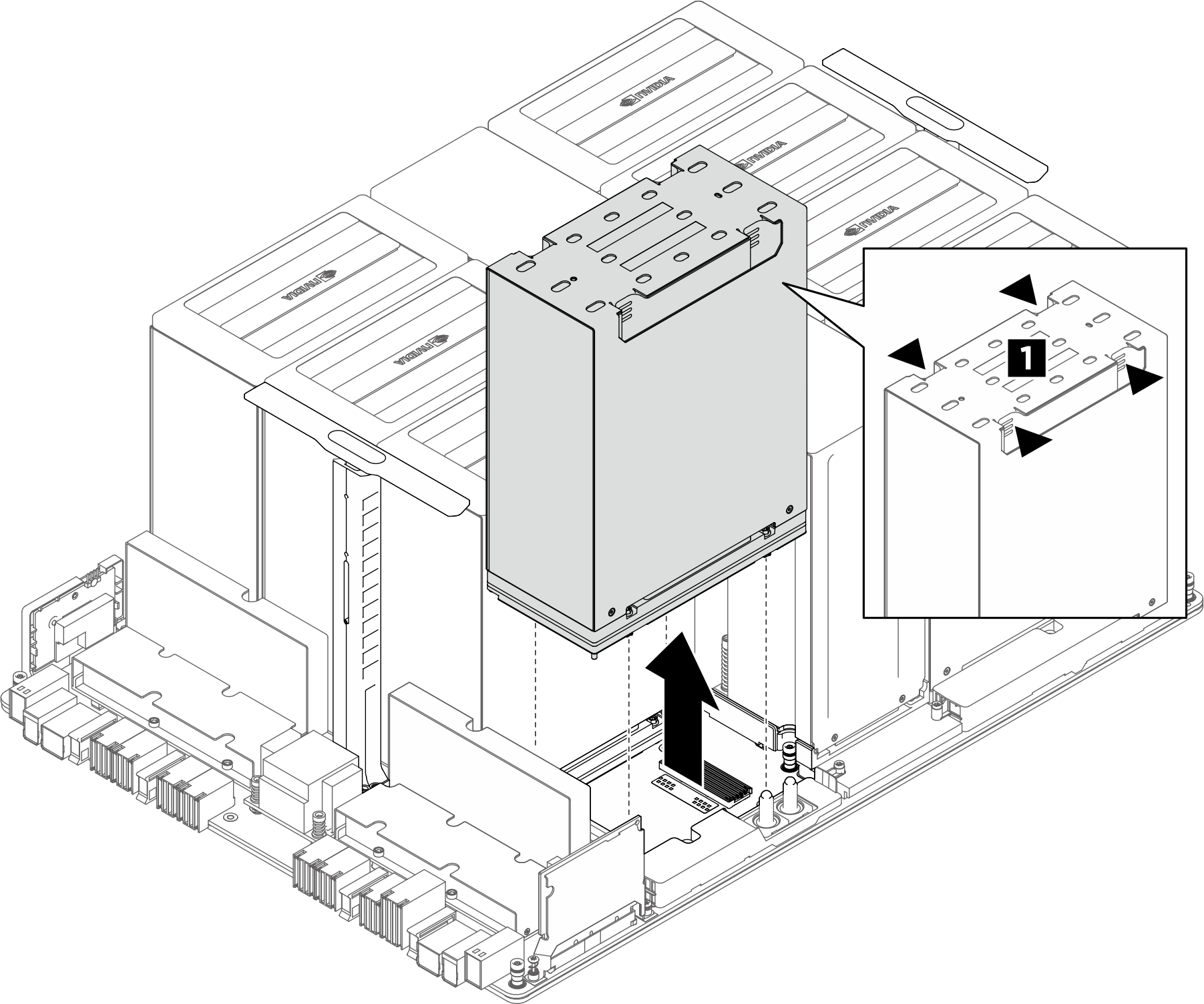

- 양손으로 GPU 및 방열판 모듈(1)의 오목한 부분을 잡고 GPU 베이스보드에서 제거합니다.그림 5. GPU 및 방열판 모듈 제거
완료한 후
구성 요소 또는 옵션 장치를 반환하도록 지시받은 경우 모든 포장 지시사항을 따르고 제공되는 운송용 포장재를 사용하십시오.
