移除 GPU 和散熱槽模組

請依照本節中的指示卸下 GPU 和散熱槽模組。此程序必須由經過培訓的維修技術人員執行。

關於此作業

小心

閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。
關閉伺服器和週邊裝置的電源，並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。
執行此程序時，現場需要兩個人和一台最大可承重 400 磅（181 公斤）的起重設備。如果您還沒有可用的起重設備，Lenovo 提供了 Genie Lift GL-8 material lift，可在 Data Center Solution Configurator。訂購 Genie Lift GL-8 material lift 時，請確保包含腳踏釋放煞車和負荷平台。
請務必檢查 GPU 和 GPU 基板上的接頭和插座。如果 GPU 或 GPU 基板上的接頭損壞或遺失，或插座中有碎屑，請勿使用。請更換新的 GPU 或 GPU 基板，然後再繼續安裝程序。
GPU 和散熱槽是一個零件。請勿從 GPU 卸下散熱槽。
下表顯示關於實體 GPU 插座、XCC 中的插槽編號，以及 nvidia-smi 中的模組 ID 對應資訊。

實體 GPU 插座 XCC 中的插槽編號 nvidia-smi 中的模組 ID
SXM 1 插槽 21 1
SXM 2 插槽 24 2
SXM 3 插槽 22 3
SXM 4 插槽 23 4
SXM 5 插槽 17 5
SXM 6 插槽 20 6
SXM 7 插槽 18 7
SXM 8 插槽 19 8

註

確定您已備妥下列所需工具，以便正確更換元件：

程序

為此作業做好準備。
1. 將系統滑動箱從機箱中拉出，然後放在升降平臺上。請參閱卸下系統滑動箱。
2. 卸下運算匣。請參閱卸下運算匣。
3. 移除纜線固定器框架和擋板組件。請參閱移除纜線固定器框架和擋板組件。
4. 卸下電源複合體。請參閱卸下電源複合體。
5. （僅限 GPU 和散熱槽模組 2、4、5 和 7）移除 GPU 空氣導管。請參閱卸下 GPU 空氣導管。
移除 GPU 和散熱槽模組的塑膠蓋。
圖 1. 卸下塑膠蓋
將夾具與 GPU 散熱槽對齊，並小心地安裝到 GPU 散熱槽上。
圖 2. 安裝夾具
卸下 GPU 和散熱槽模組上的四顆 Torx T15 螺絲。
1. 將扭矩螺絲起子設定為 0.81 牛頓米、7.17 英吋磅。
2. 將扭矩螺絲起子插入治具上的指定孔中，然後依照下圖 ( > > > ) 的順序依序鬆開四個螺絲。

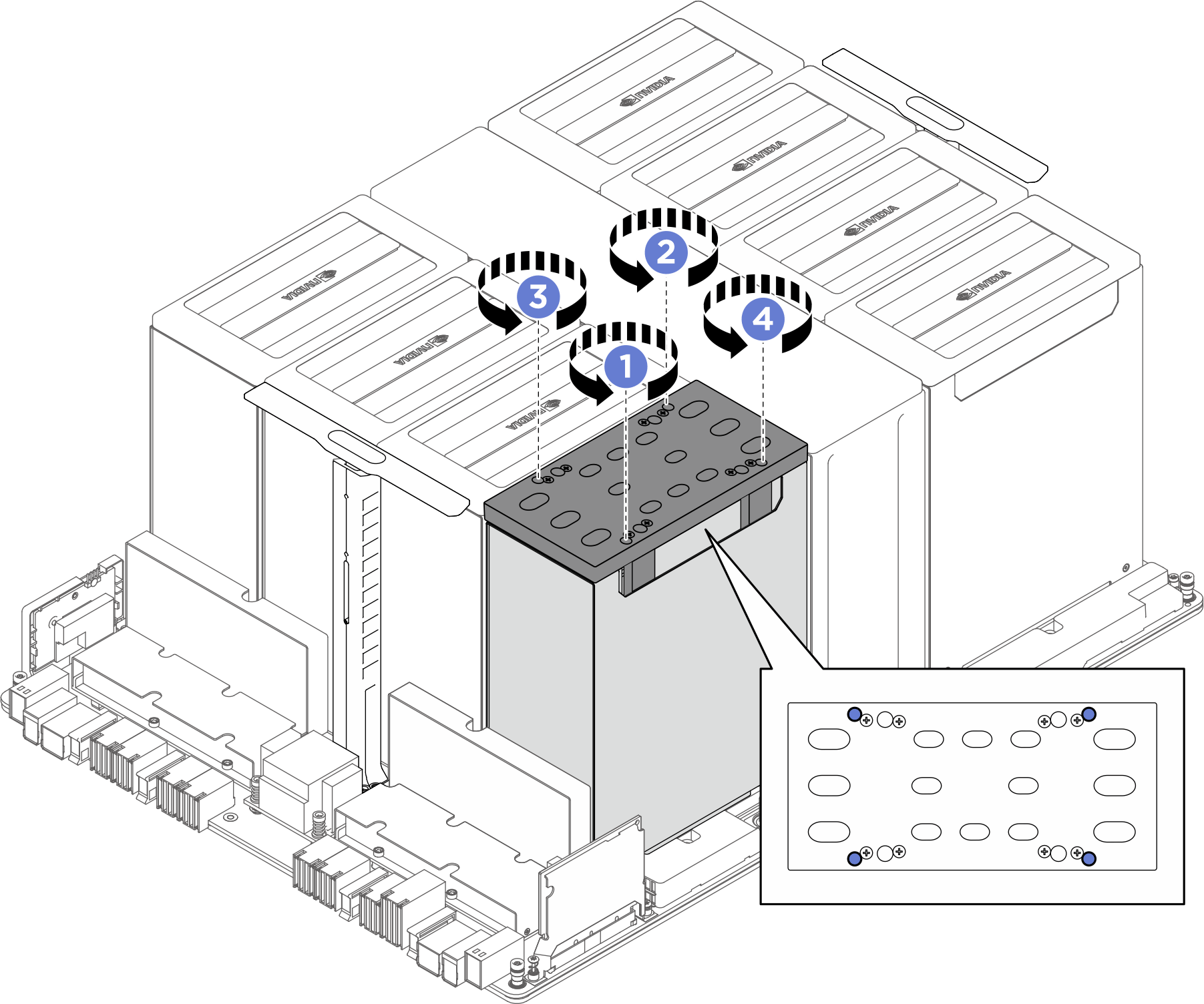

  圖 3. 卸下螺絲
從 GPU 散熱槽取下夾具。
圖 4. 取下夾具
用雙手抓住 GPU 和散熱槽模組 (1) 的凹陷區域，然後將其從 GPU 基板移除。

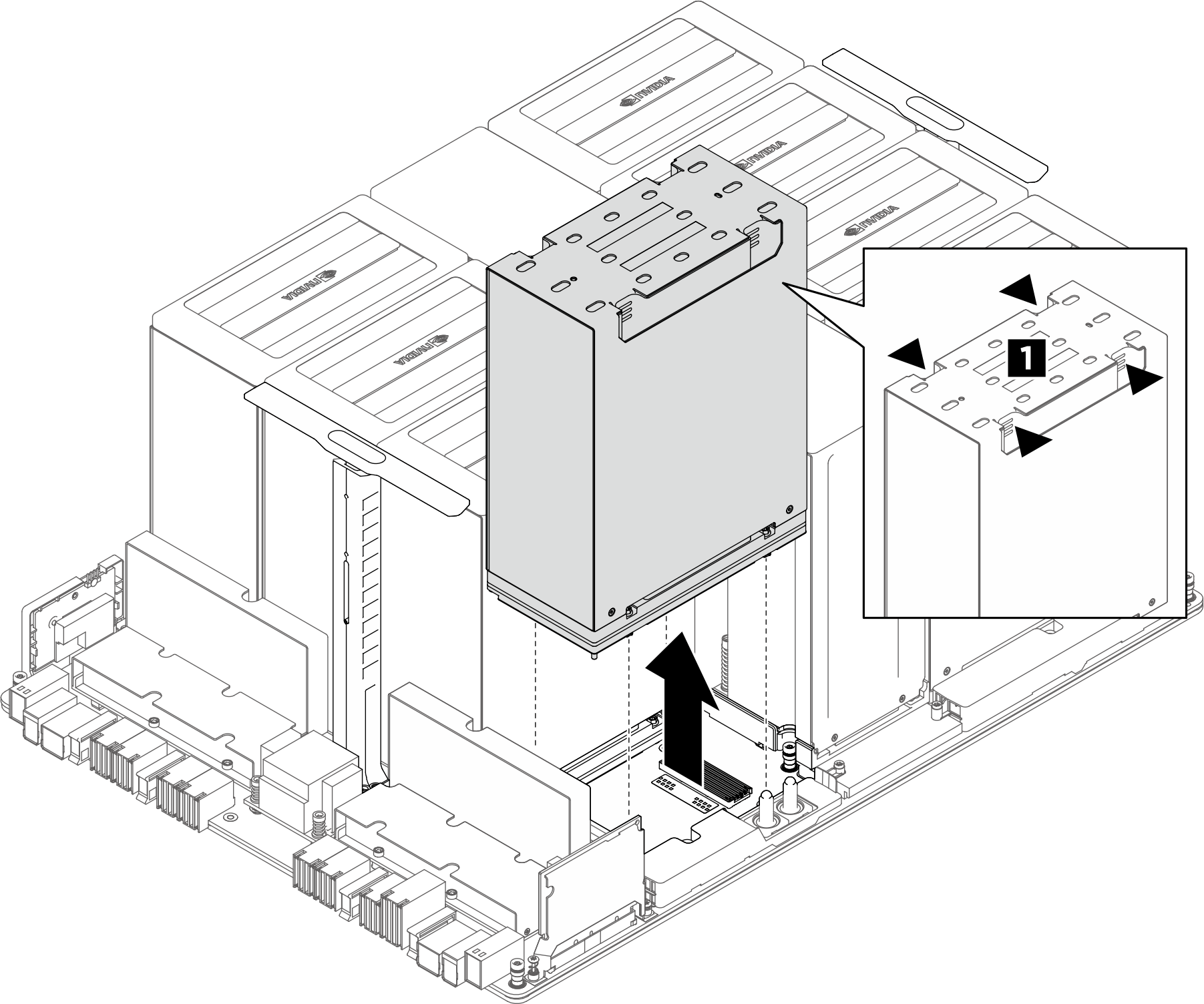

圖 5. 卸下 GPU 與散熱槽模組

在您完成之後

如果指示您送回元件或選配裝置，請遵循所有包裝指示，並使用提供給您的任何包裝材料來運送。
