拆卸 GPU 基板

請依照本節中的指示移除 GPU 基板。此程序必須由經過培訓的維修技術人員執行。

關於此作業

小心
  • 閱讀安裝準則安全檢驗核對清單,確保工作時安全無虞。
  • 關閉伺服器和週邊裝置的電源,並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源
  • 執行此程序時,現場需要兩個人和一台最大可承重 400 磅(181 公斤)的起重設備。如果您還沒有可用的起重設備,Lenovo 提供了 Genie Lift GL-8 material lift,可在 Data Center Solution Configurator。訂購 Genie Lift GL-8 material lift 時,請確保包含腳踏釋放煞車和負荷平台。
確定您已備妥下列所需工具,以便正確更換元件:
  • 扭矩螺絲起子
  • 兩支 Torx T15 加長起子頭(300 公釐長)
  • 一個 B200 夾具

程序

  1. 為此作業做好準備。
    1. 將系統滑動箱從機箱中拉出,然後放在升降平臺上。請參閱卸下系統滑動箱
    2. 卸下運算匣。請參閱卸下運算匣
    3. 移除纜線固定器框架和擋板組件。請參閱移除纜線固定器框架和擋板組件
    4. 卸下電源複合體。請參閱卸下電源複合體
    5. 斷開 GPU 基板上的所有電纜。
    6. 卸下所有 GPU 空氣導管。請參閱卸下 GPU 空氣導管
    7. 移除所有 GPU 和散熱槽模組。請參閱移除 GPU 和散熱槽模組
  2. 將 PCIe 交換器滑動箱拉至第一個停止位置。
    1. 按下兩個藍色鬆開閂鎖。
    2. 轉動兩個鬆開拉桿,直到其與 PCIe 交換器滑動箱垂直。
    3. 將 PCIe 交換器滑動箱向前拉至第一個停止位置。
      重要
      為避免損壞,在將 PCIe 交換器滑動箱延伸至其第一個停止位置後,請將兩個鬆開拉桿推回並確保其已鎖入定位。
      圖 1. 將 PCIe 交換器滑動箱拉至第一停止位置
      Pulling the PCIe switch shuttle to the first stop position
  3. 卸下支撐托架。
    1. 鬆開固定支撐托架的兩個螺絲。
    2. 將支撐托架從系統滑動箱中提起。
    圖 2. 卸下支撐托架
    Support bracket removal
  4. 卸下隔板。
    1. 鬆開系統滑動箱兩側標示 A 的八個螺絲。
    2. 將隔板向後滑動,然後將其從系統滑動箱中卸下。
    圖 3. 卸下隔板
    Bulkhead removal
  5. 從 NVSwitch 散熱槽卸下蓋板。
    圖 4. 卸下 NVSwitch 散熱槽蓋板
    NVSwitch heat sink cover removal
  6. 鬆開 GPU 基板上的十八個 Torx T15 緊固螺絲。
    使用設定為適當扭矩的扭矩螺絲起子鬆開或鎖緊螺絲。將螺絲完全鬆開或鎖緊所需的扭矩為 0.6±0.024 牛頓米、5.3±0.212 英吋磅,供您參考。
    圖 5. 卸下螺絲
    Screw removal
  7. 拆卸 GPU 基板。
    1. 伸出 GPU 基板兩側的兩個把手(1)。
    2. 握住兩個把手(1),並將 GPU 基板從系統托盤中提起取出。

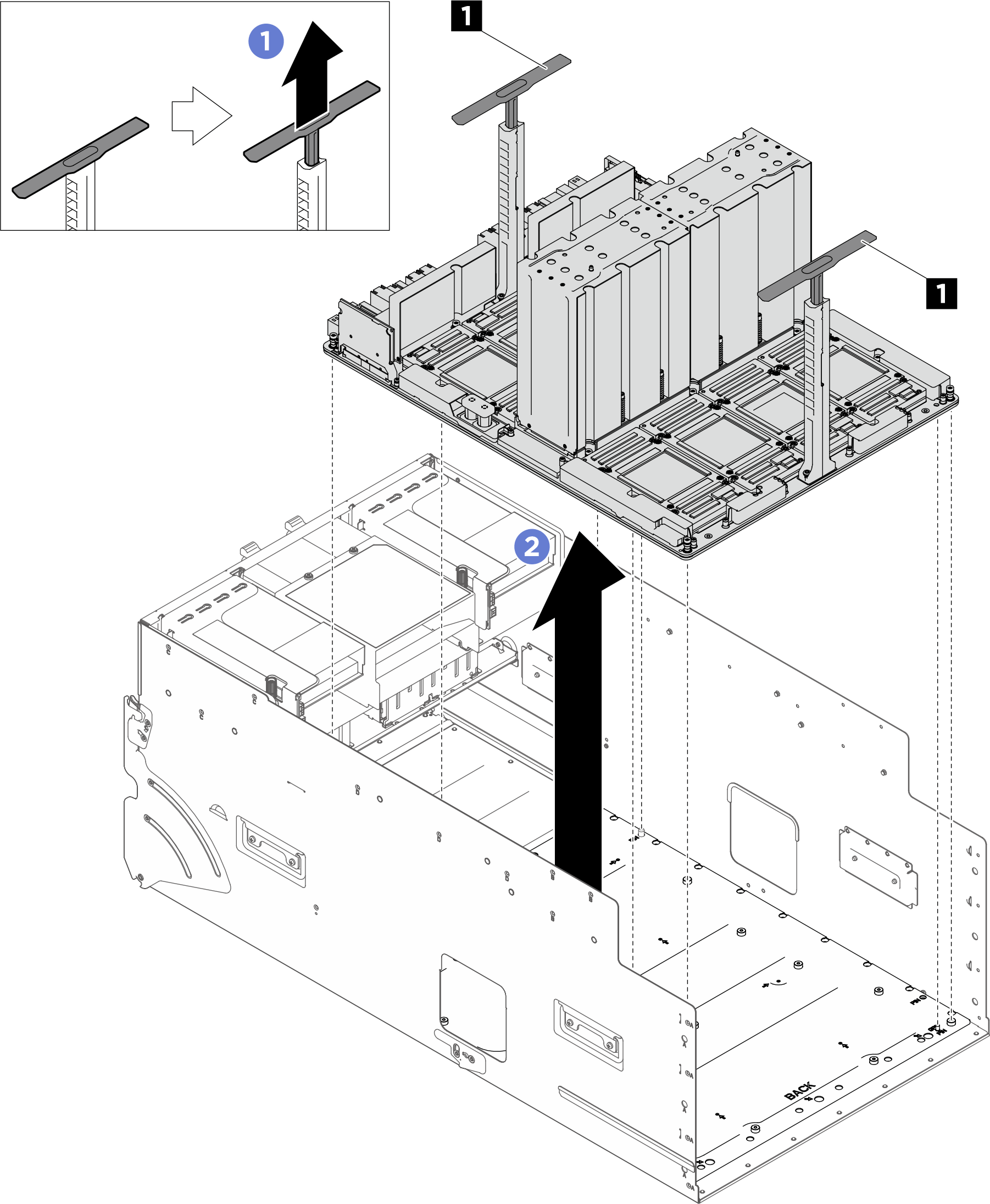

    圖 6. GPU 基板拆卸
    GPU baseboard removal

在您完成之後

如果指示您送回元件或選配裝置,請遵循所有包裝指示,並使用提供給您的任何包裝材料來運送。
