GPU 베이스보드 제거

GPU 베이스보드를 제거하려면 이 섹션의 지침을 따르십시오. 이 절차는 숙련된 기술자가 수행해야 합니다.

절차

1. 이 작업을 준비하십시오.
   1. 시스템 셔틀을 섀시에서 당겨 리프트 플랫폼에 놓으십시오. 시스템 셔틀 제거의 내용을 참조하십시오.
   2. 컴퓨팅 트레이를 제거하십시오. 컴퓨팅 트레이 제거의 내용을 참조하십시오.
   3. 케이블 홀더 프레임 및 배플 어셈블리를 제거하십시오. 케이블 홀더 프레임 및 배플 어셈블리 제거의 내용을 참조하십시오.
   4. 전원 복합체를 제거합니다. 전원 복합체 제거의 내용을 참조하십시오.
   5. GPU 베이스보드에서 케이블을 분리하십시오.
   6. 모든 GPU 통풍관을 제거합니다. GPU 통풍관 제거의 내용을 참조하십시오.
   7. GPU 및 방열판 모듈을 모두 제거하십시오. GPU 및 방열판 모듈 제거의 내용을 참조하십시오.
2. PCIe 스위치 셔틀을 첫 번째 정지 위치로 당깁니다.
   1. 파란색 해제 래치 2개를 누릅니다.
   2. 해제 레버 2개가 PCIe 스위치 셔틀과 수직이 될 때까지 돌립니다.
   3. PCIe 스위치 셔틀을 첫 번째 정지 위치로 앞으로 당깁니다.
      중요사항

      손상을 방지하려면 PCIe 스위치 셔틀을 첫 번째 정지 위치로 확장한 후 두 개의 해제 레버를 뒤로 밀고 제자리에 고정되었는지 확인하십시오.

      그림 1. PCIe 스위치 셔틀을 첫 번째 정지 위치로 당기기


3. 지지 브래킷을 제거하십시오.
   1. 지지 브래킷을 고정하는 나사 2개를 푸십시오.
   2. 시스템 셔틀에서 지지 브래킷을 들어 올리십시오.
   그림 2. 지지 브래킷 제거


4. 벌크헤드를 제거하십시오.
   1. 시스템 셔틀의 양쪽에 A로 표시된 나사 8개를 푸십시오.
   2. 벌크헤드를 뒤로 밀고 시스템 셔틀에서 제거하십시오.
   그림 3. 벌크헤드 제거

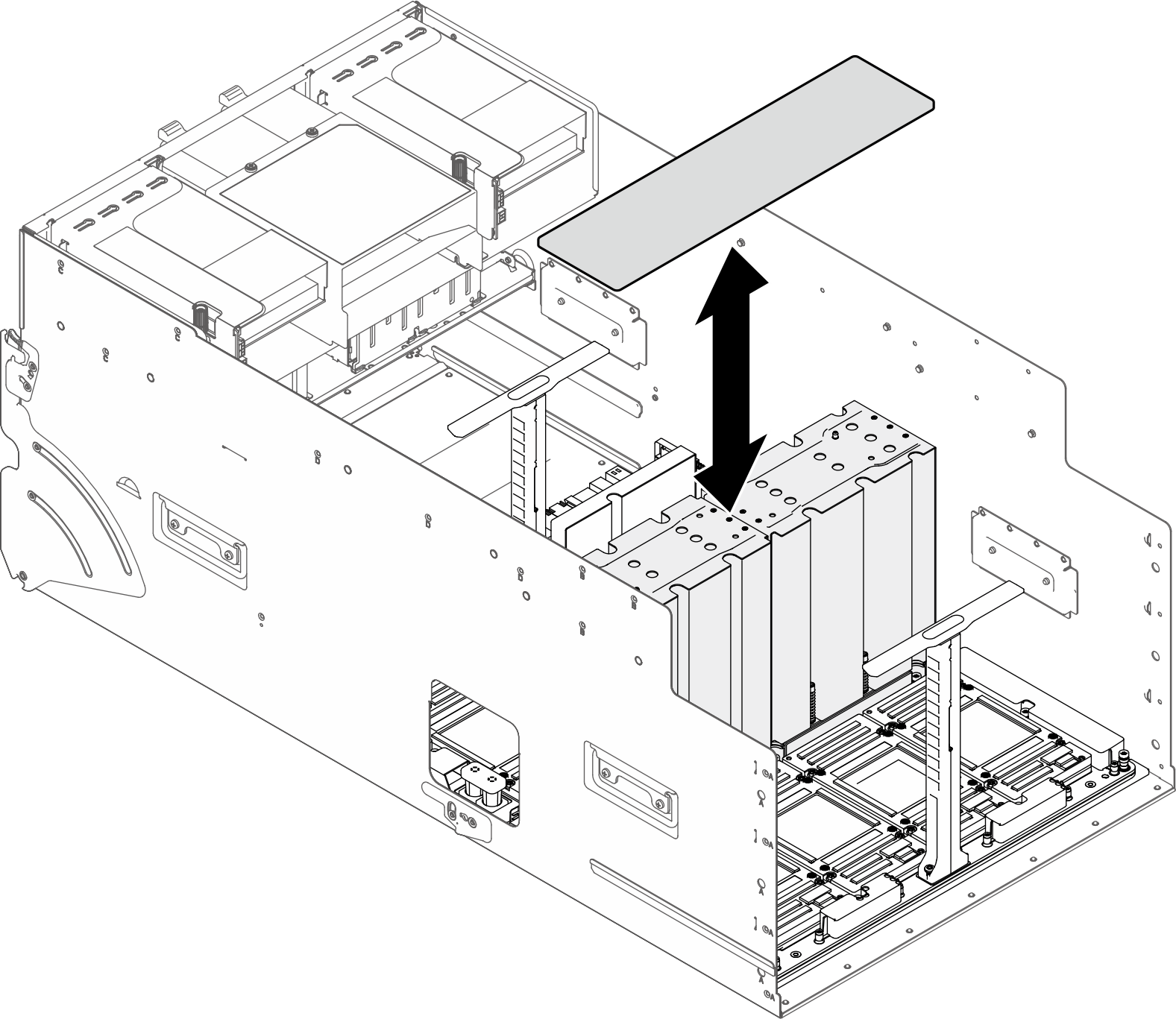

5. NVSwitch 방열판에서 덮개를 제거합니다.
   그림 4. NVSwitch 방열판 덮개 제거


6. GPU 베이스보드에서 18개의 Torx T15 고정 나사를 풉니다.
   주

   토크 드라이버를 사용하여 적절한 토크로 나사를 풀거나 조이십시오. 참고로 나사를 완전히 풀거나 조이는 데 필요한 토크는 0.6±0.024뉴턴 미터(5.3±0.212인치 파운드)입니다.

   그림 5. 나사 제거


7. GPU 베이스보드를 제거합니다.
   1. GPU 베이스보드의 양쪽에 있는 핸들 2개(1)를 확장합니다.
   2. 두 개의 핸들(1)을 잡고 시스템 셔틀에서 GPU 베이스보드를 들어 올리십시오.
   그림 6. GPU 베이스보드 제거
