Rimozione della scheda di base della GPU

Seguire le istruzioni riportate in questa sezione per rimuovere la scheda di base della GPU. La procedura deve essere eseguita da un tecnico qualificato.

Procedura

1. Effettuare i preparativi per questa attività.
   1. Estrarre lo shuttle di sistema dallo chassis e posizionarlo sulla piattaforma elevatrice. Vedere Rimozione dello shuttle di sistema.
   2. Rimuovere il vassoio di elaborazione. Vedere Rimozione del vassoio di elaborazione.
   3. Rimuovere il telaio del fermacavo e l'assieme del deflettore. Vedere Rimozione del telaio del fermacavo e dell'assieme del deflettore.
   4. Rimuovere il complesso di alimentazione. Vedere Rimozione del complesso di alimentazione.
   5. Scollegare i cavi dalla scheda di base della GPU.
   6. Rimuovere tutti i condotti dell'aria GPU. Vedere Rimozione di un condotto dell'aria GPU.
   7. Rimuovere tutti i moduli del dissipatore di calore e GPU. Vedere Rimozione di un modulo del dissipatore di calore e GPU.
2. Tirare lo shuttle dello switch PCIe nella prima posizione di arresto.
   1. Premere i due fermi di rilascio blu.
   2. Ruotare le due leve di rilascio finché non sono perpendicolari allo shuttle dello switch PCIe.
   3. Tirare lo shuttle dello switch PCIe in avanti fino alla prima posizione di arresto.
      Importante

      Per evitare danni, spingere indietro le due leve di rilascio e assicurarsi che si blocchino in posizione dopo aver esteso lo shuttle dello switch PCIe nella prima posizione di arresto.

      Figura 1. Tirare lo shuttle dello switch PCIe fino alla prima posizione di arresto

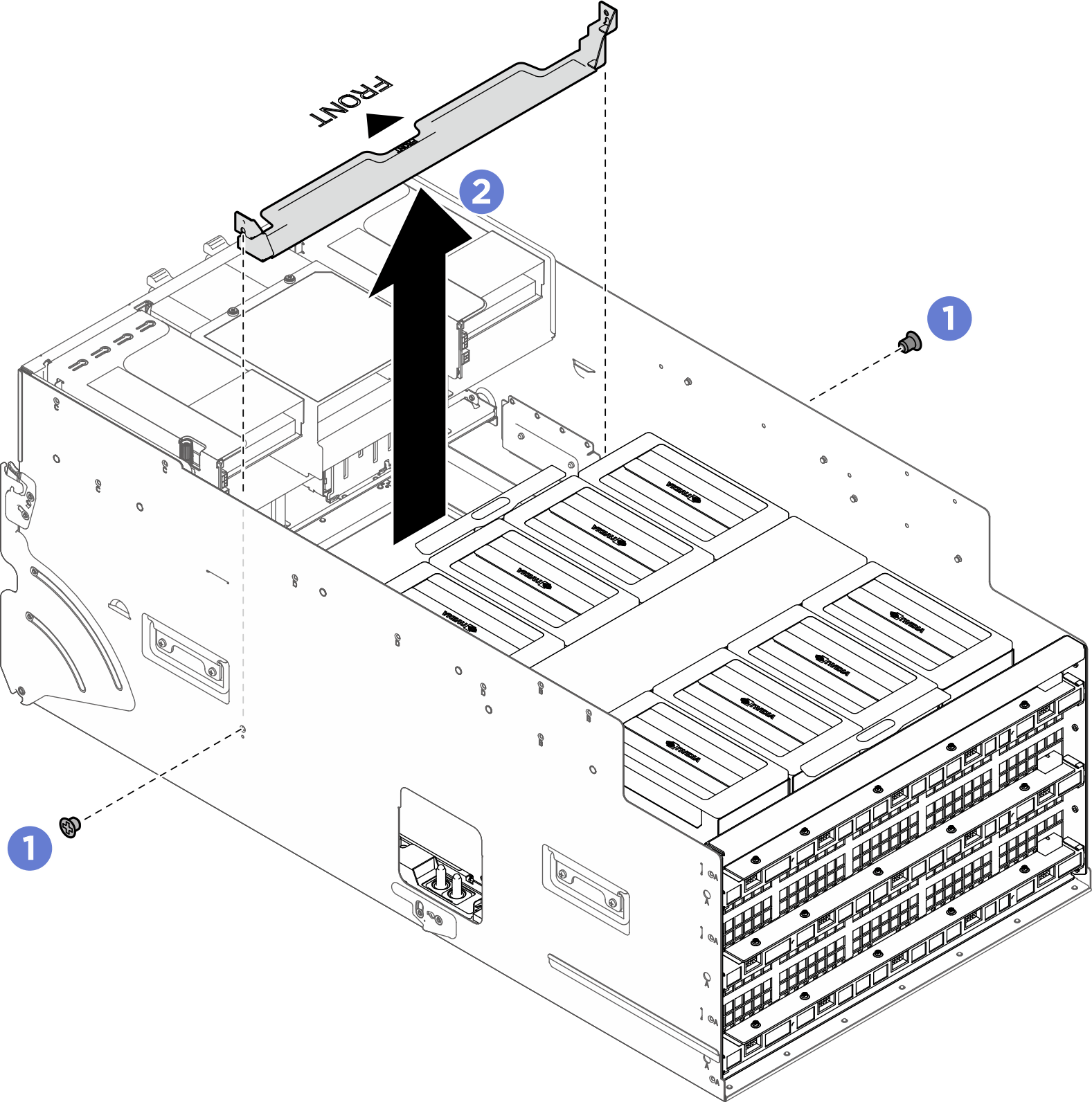

3. Rimuovere la staffa di supporto.
   1. Svitare le due viti che fissano la staffa di supporto.
   2. Estrarre la staffa di supporto dallo shuttle di sistema.
   Figura 2. Rimozione della staffa di supporto

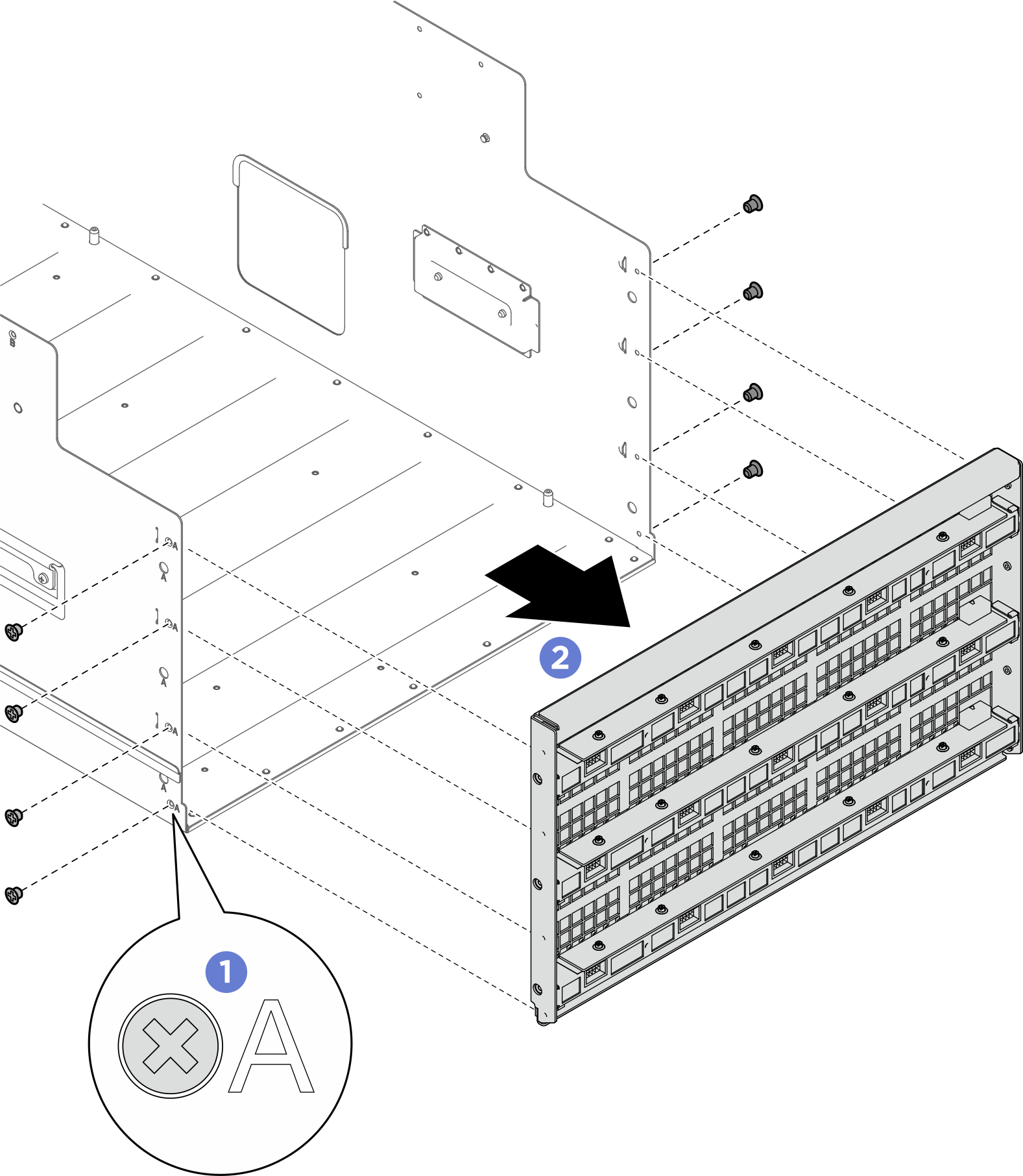

4. Rimuovere la paratia.
   1. Rimuovere le otto viti contrassegnate con A su entrambi i lati dello shuttle di sistema.
   2. Far scorrere la paratia all'indietro e rimuoverla dallo shuttle di sistema.
   Figura 3. Rimozione della paratia


5. Rimuovere il coperchio dal dissipatore di calore NVSwitch.
   Figura 4. Rimozione del coperchio del dissipatore di calore NVSwitch

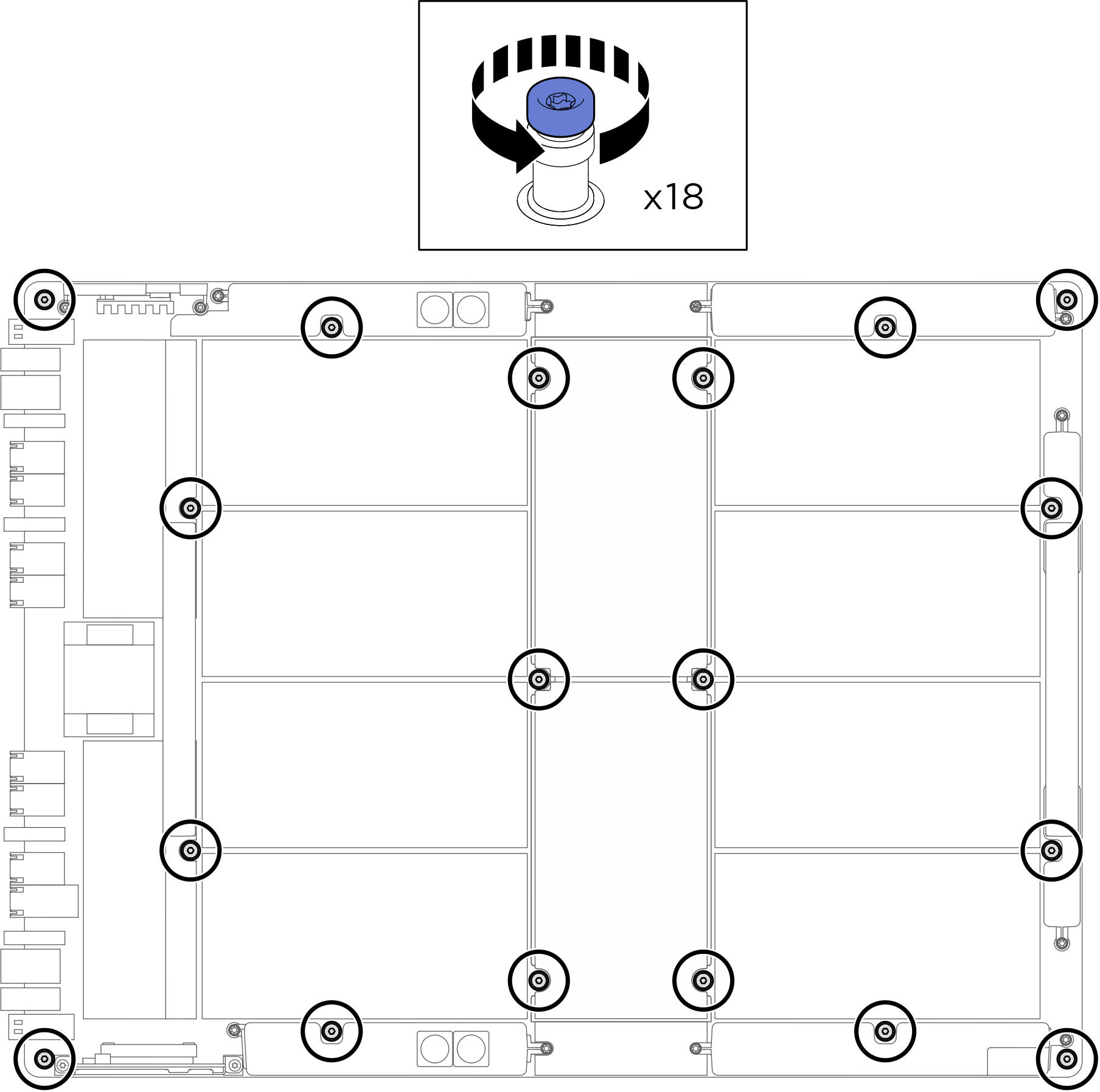

6. Svitare le diciotto viti prigioniere Torx T15 sulla scheda di base della GPU.
   Nota

   Allentare o stringere le viti con un cacciavite dinamometrico, impostato sulla coppia di serraggio corretta. Come riferimento, la coppia richiesta per allentare o serrare completamente le viti è 0,6±0,024 newton metri, 5,3±0,212 pollici libbre.

   Figura 5. Rimozione delle viti

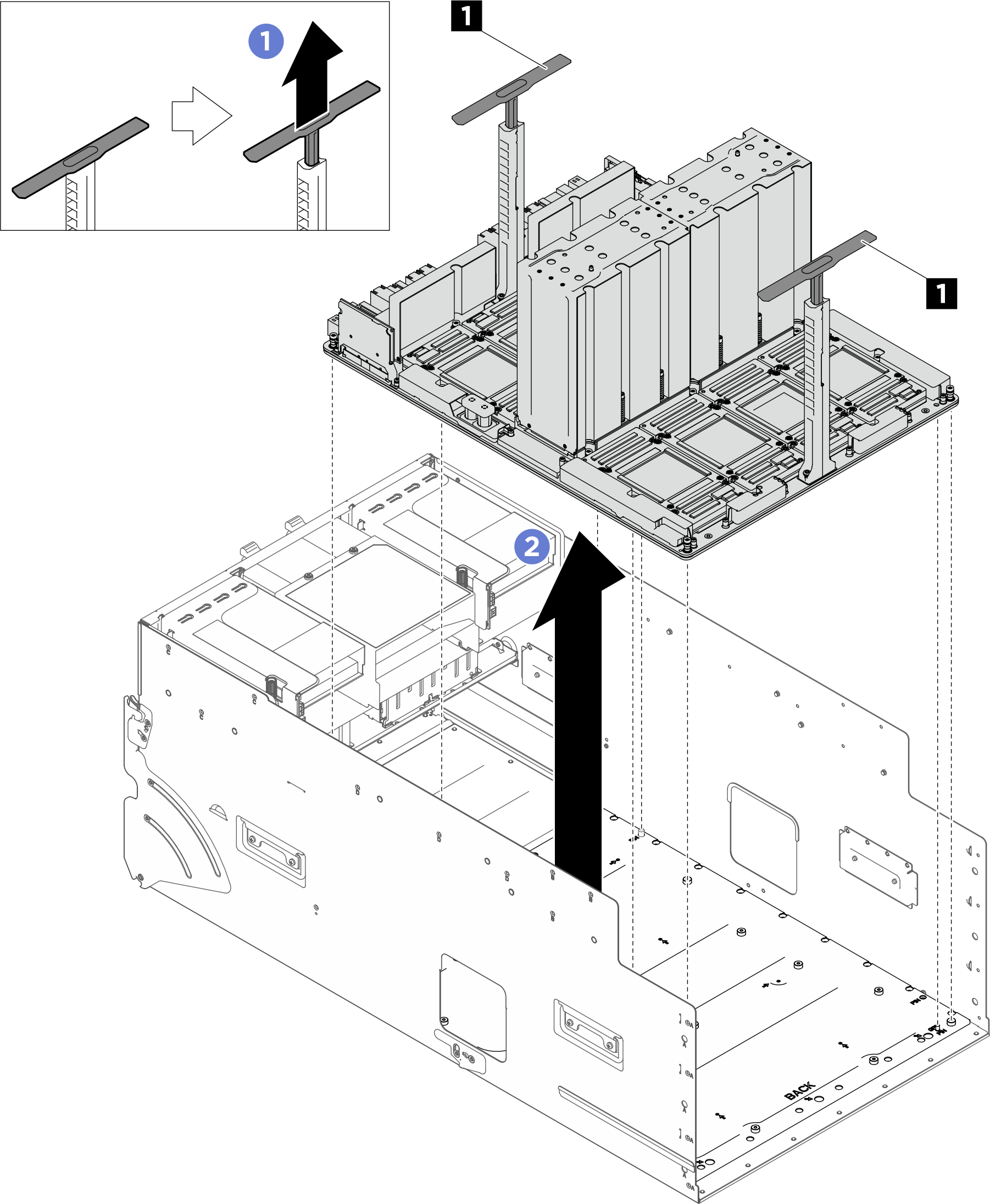

7. Rimuovere la scheda di base della GPU.
   1. Estendere le due maniglie (1) su entrambi i lati della scheda di base della GPU.
   2. Afferrare le due maniglie (1) ed estrarre la scheda di base della GPU dallo shuttle di sistema.
   Figura 6. Rimozione della scheda di base della GPU
