Retrait de la carte mère du GPU

Suivez les instructions de cette section pour retirer la carte mère du GPU. La procédure doit être exécutée par un technicien qualifié.

Procédure

1. Préparez-vous à cette tâche.
   1. Sortez la navette système du châssis et placez-la sur la plateforme de levage. Voir Retrait de la navette système.
   2. Retirez le plateau de calcul. Voir Retrait du plateau de calcul.
   3. Retirez le bloc cadre du support de câble et grille. Voir Retrait du bloc cadre du support de câble et grille.
   4. Retirez le complexe d’alimentation. Voir Retrait du complexe d’alimentation.
   5. Débranchez les câbles de la carte mère du GPU.
   6. Retirez tous les conduits de ventilation du GPU. Voir Retrait d’un conduit de ventilation de GPU.
   7. Retirez tous les modules GPU et dissipateurs thermiques. Pour plus d'informations, voir Retrait d’un module GPU et dissipateur thermique.
2. Tirez la navette de commutation PCIe afin de la positionner à sa première position d’arrêt.
   1. Appuyez sur les deux loquets de déblocage bleus.
   2. Faites pivoter les deux leviers de dégagement jusqu’à ce qu’ils soient perpendiculaires à la navette de commutation PCIe.
   3. Tirez la navette de commutation PCIe vers l’avant afin de la positionner à sa première position d’arrêt.
      Important

      Afin d’éviter d’infliger tout dommage, poussez les deux leviers de déverrouillage vers l’arrière. Assurez-vous qu’ils s’enclenchent bien en place une fois la navette de commutation PCIe tirée jusqu’à sa première position d’arrêt.

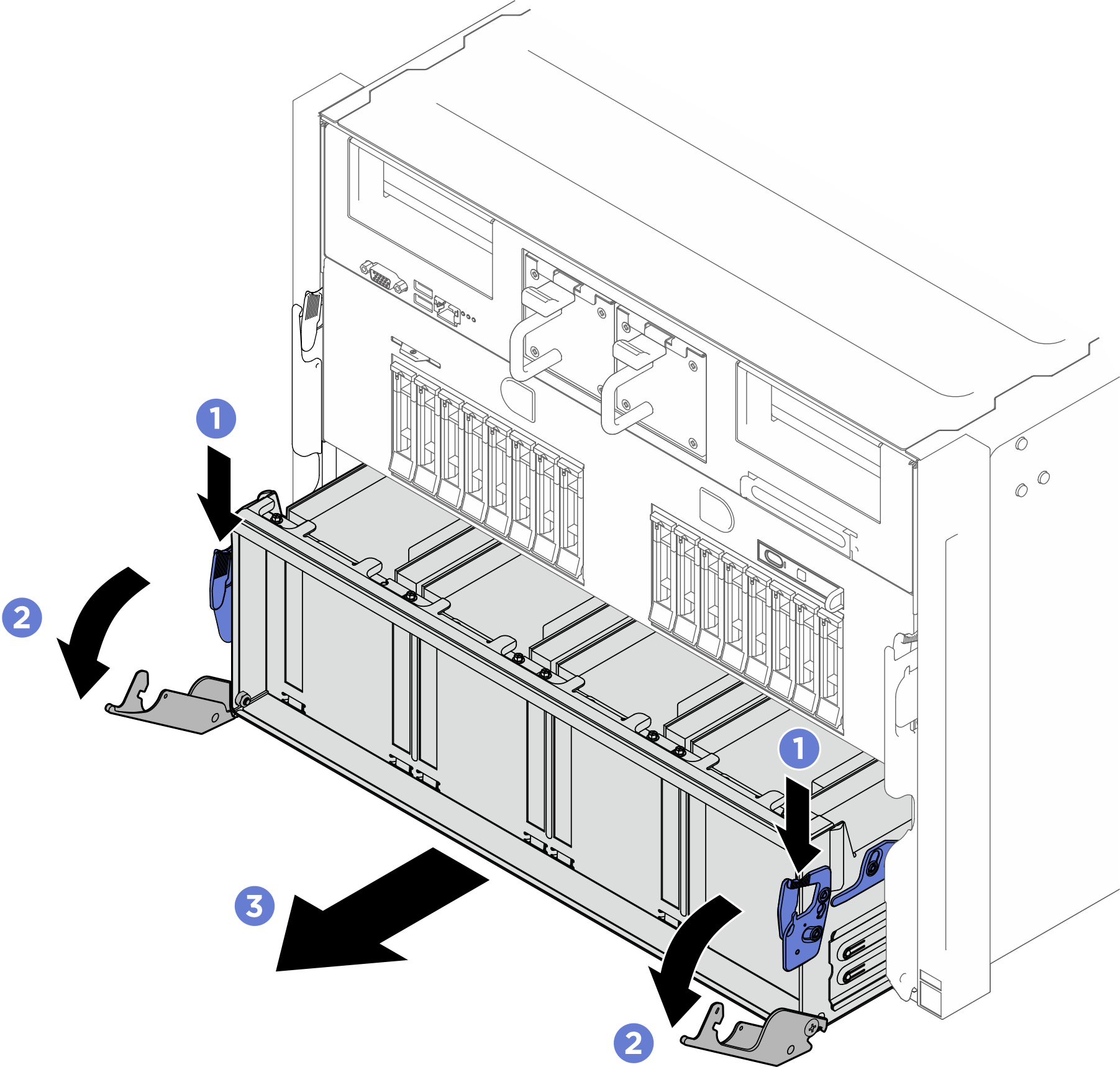

      Figure 1. Déplacement (en tirant) de la navette de commutation PCIe jusqu’à la première position d’arrêt


3. Retirez le support.
   1. Desserrez les deux vis qui fixent le support.
   2. Soulevez le support pour le retirer de la navette système.

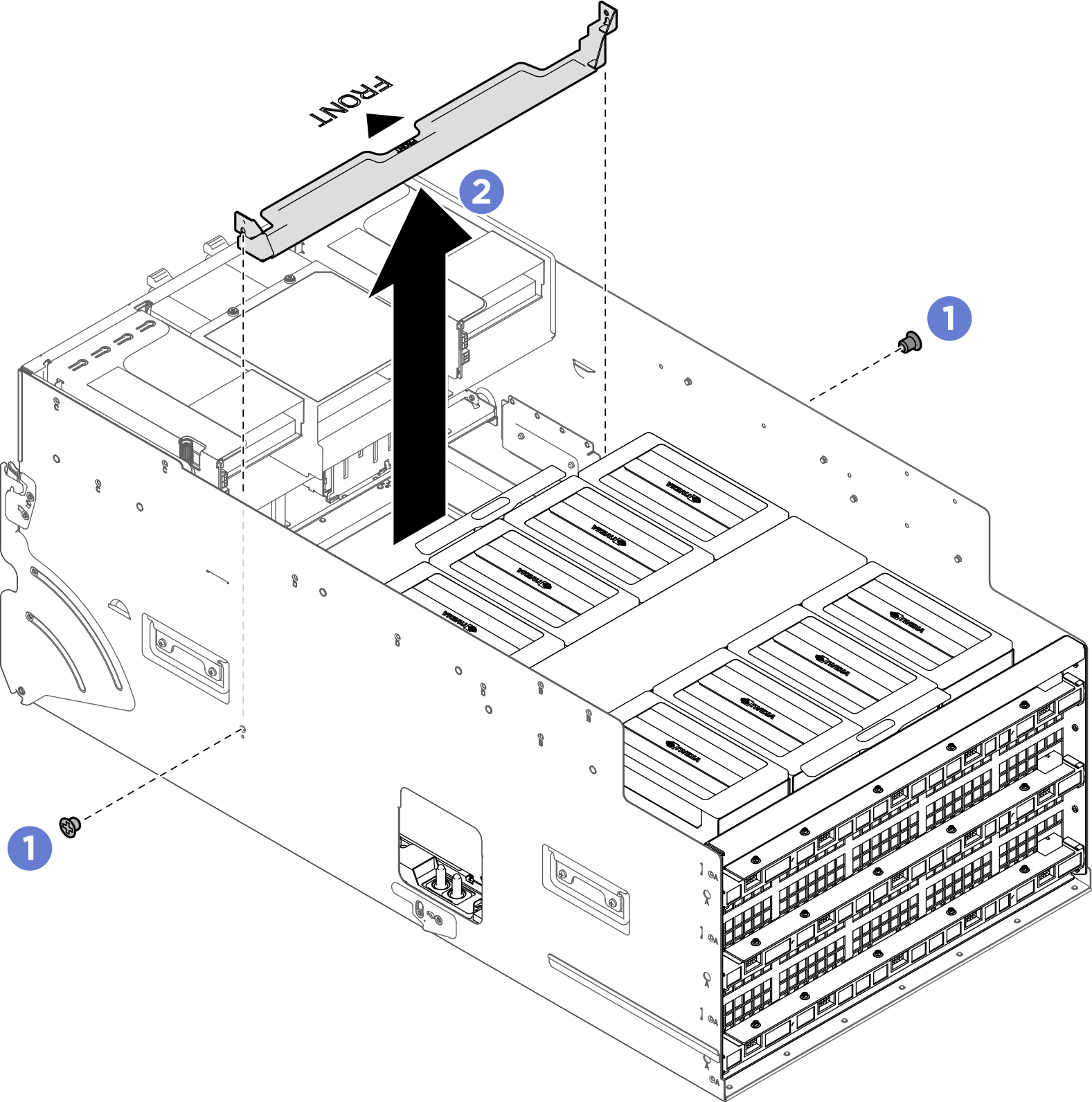

   Figure 2. Retrait du support


4. Retirez la cloison.
   1. Desserrez les huit vis accompagnées de l’inscription A de chaque côté de la navette système.
   2. Faites coulisser la cloison vers l’arrière et retirez-la de la navette système.

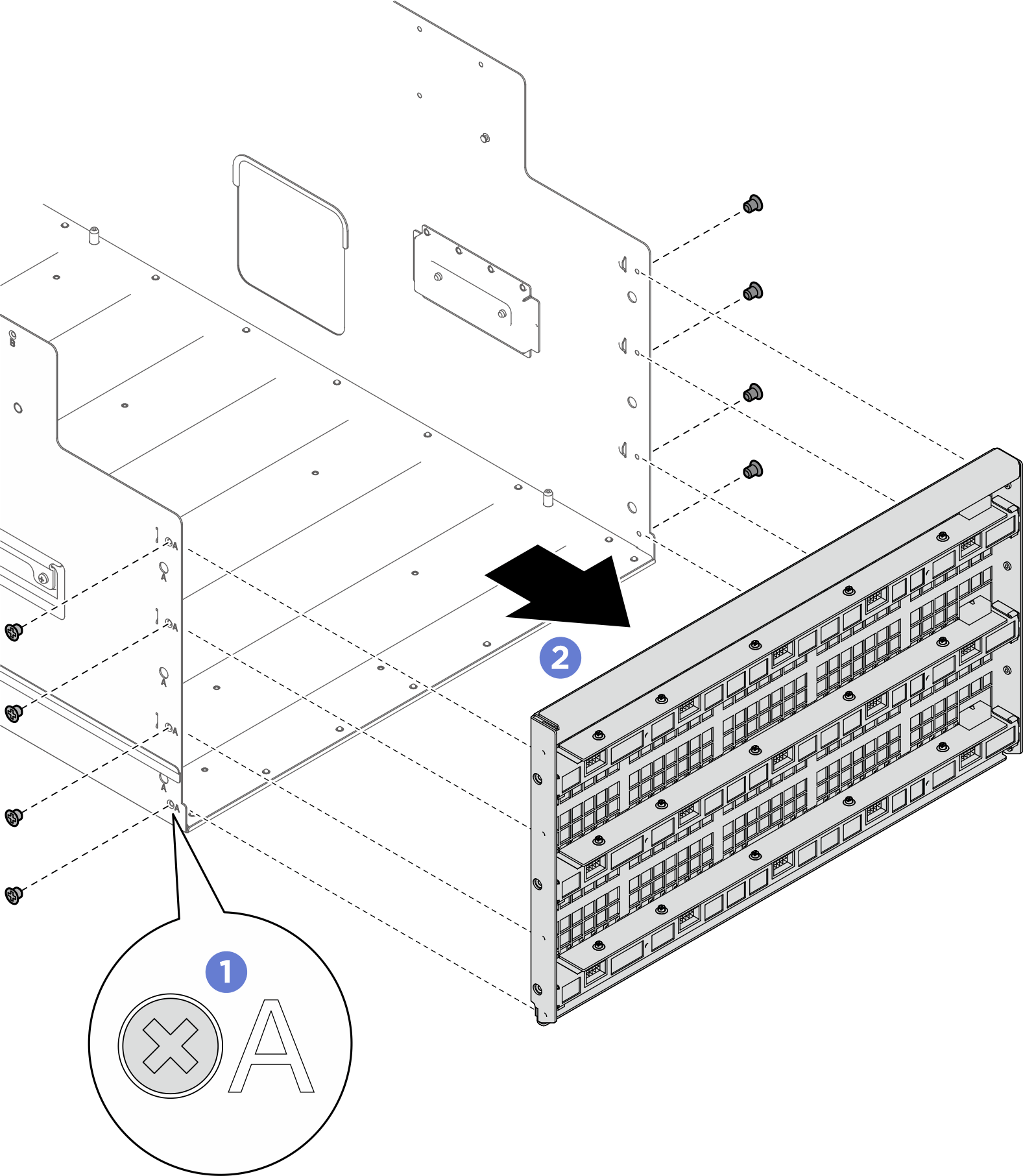

   Figure 3. Retrait de la cloison


5. Retirez le cache du dissipateur thermique NVSwitch.

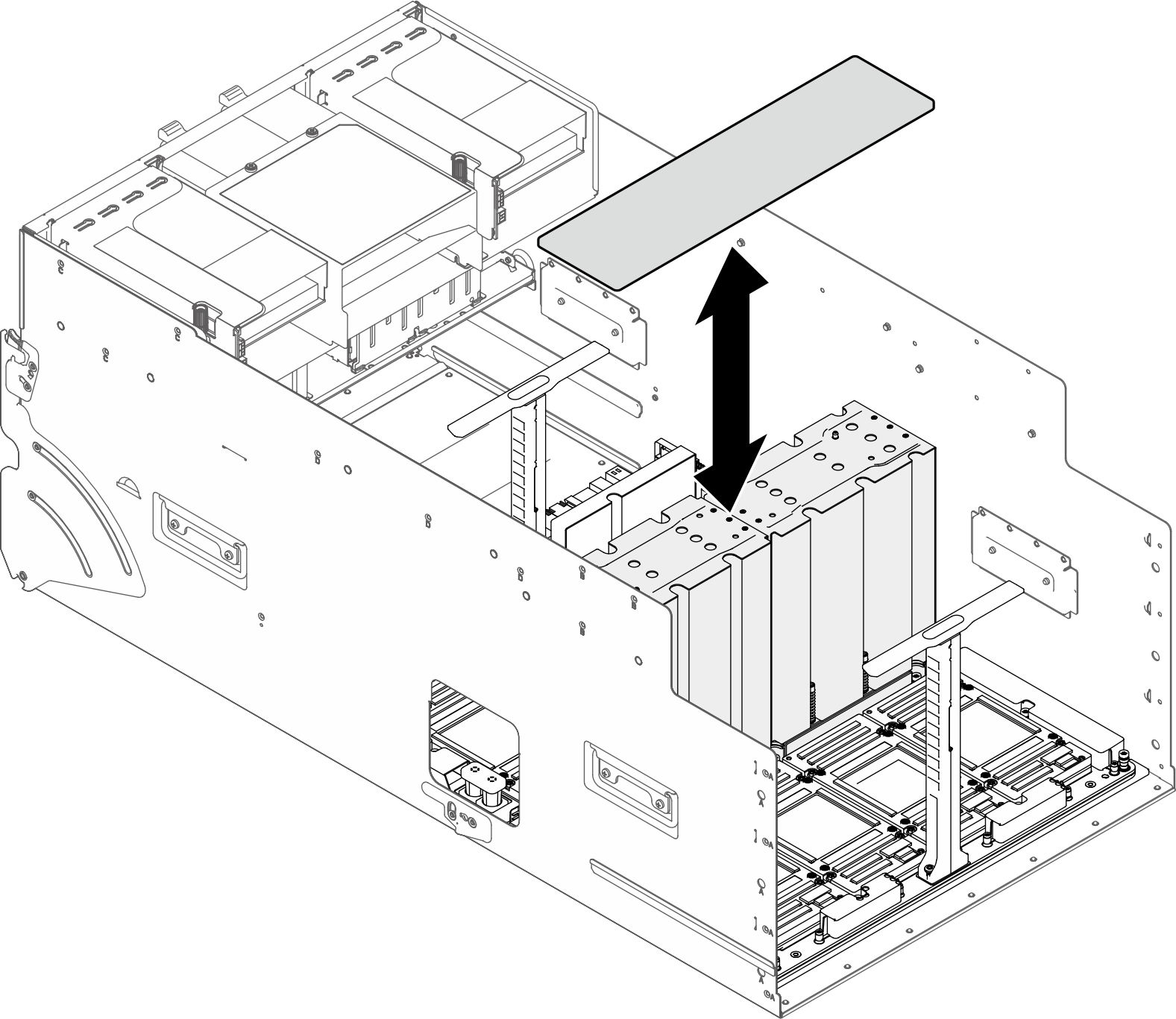

   Figure 4. Retrait du cache du dissipateur thermique NVSwitch


6. Desserrez les dix-huit vis imperdables Torx T15 sur la carte mère du GPU.
   Remarque

   Desserrez ou serrez les vis avec un tournevis dynamométrique réglé au couple approprié. À titre de référence, le couple requis pour desserrer ou serrer complètement les vis est de 0,6±0,024 newton-, 5,3±0,212 pouces-livres.

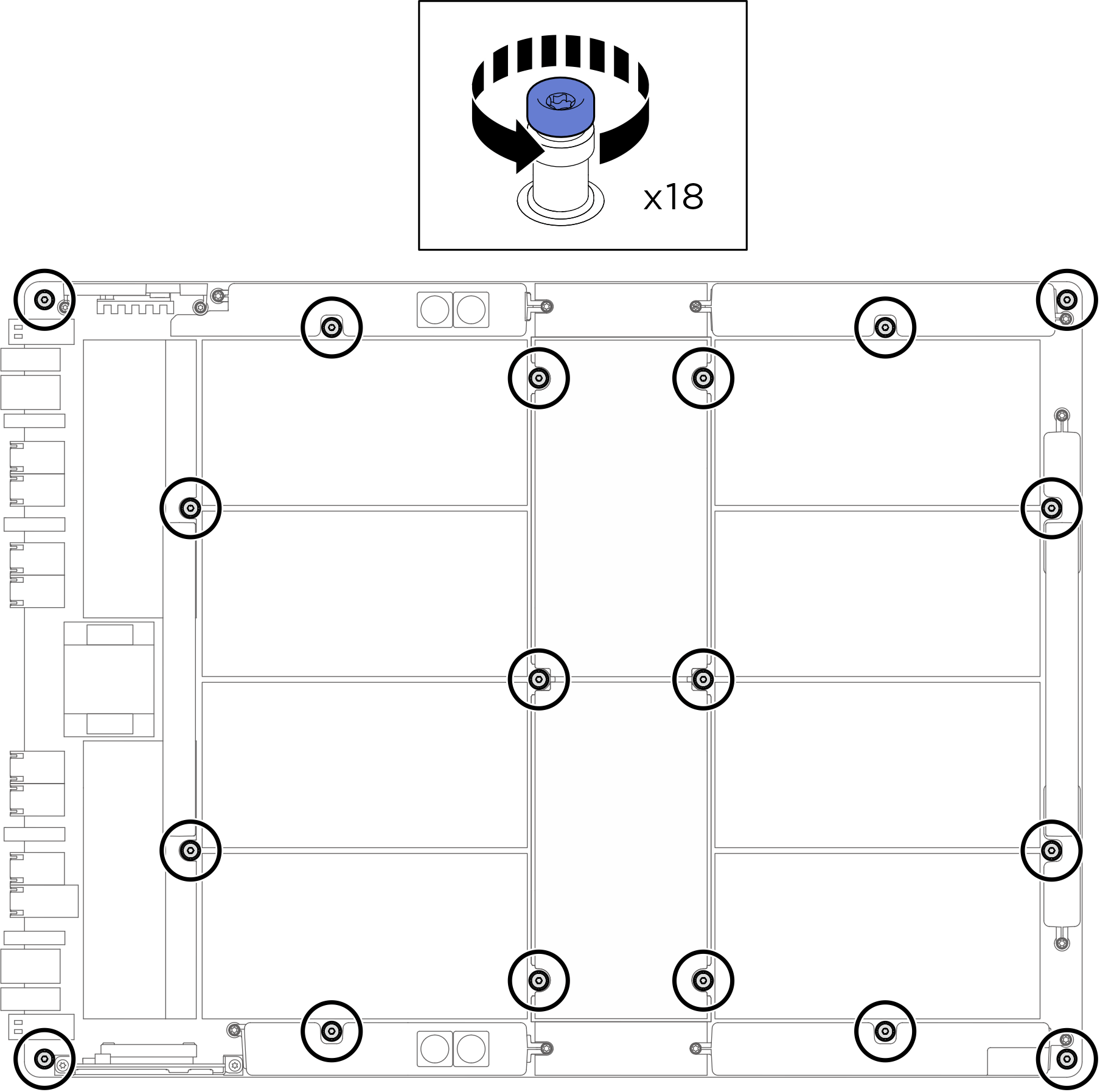

   Figure 5. Retrait des vis


7. Retirez la carte mère du GPU.
   1. Déployez les deux poignées (1) de chaque côté de la carte mère du GPU.
   2. Tenez les deux poignées (1) et soulevez la carte mère du GPU pour la retirer de la navette système.
   Figure 6. Retrait de la carte mère du GPU
