GPU-Baseboard entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um das GPU-Baseboard zu entfernen. Der Vorgang muss von einem qualifizierten Kundendiensttechniker ausgeführt werden.

Zu dieser Aufgabe

Achtung

Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.
Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und externen Kabel. Siehe Server ausschalten.
Für dieses Verfahren sind zwei Personen und eine Hebevorrichtung vor Ort erforderlich, die bis zu 181 kg (400 lb) unterstützt. Wenn Ihnen noch keine Hebevorrichtung zur Verfügung steht, bietet Lenovo den Genie Lift GL-8 material lift an, der mit dem Data Center Solution Configurator Zusätzlich zum Genie Lift GL-8 material lift sollten Sie unbedingt auch die fußbetätigte Haltebremse und die Ladeplattform bestellen.

Anmerkung

Stellen Sie sicher, dass Sie die unten aufgeführten Werkzeuge bereithalten, um die Komponente ordnungsgemäß auszutauschen:

Drehmomentschraubendreher
Zwei verlängerte T15-Torx-Bits (300 mm lang)
Eine B200 Vorrichtung

Vorgehensweise

Bereiten Sie diese Aufgabe vor.
1. Ziehen Sie den System-Shuttle aus dem Gehäuse und setzen Sie ihn auf die Hebebühne. Siehe System-Shuttle entfernen.
2. Entfernen Sie die Systemplatine. Siehe Einbaurahmen entfernen.
3. Entfernen Sie den Kabelhalterrahmen und die Kabelführungsbaugruppe. Siehe Kabelhalterrahmen und Kabelführungsbaugruppe entfernen.
4. Entfernen Sie den Stromversorgungskomplex. Siehe Stromversorgungskomplex entfernen.
5. Trennen Sie die Kabel vom GPU-Baseboard.
6. Entfernen Sie alle GPU-Luftkanäle. Siehe GPU-Luftkanal entfernen.
7. Entfernen Sie alle GPU- und Kühlkörpermodule. Siehe GPU- und Kühlkörpermodul entfernen.
Ziehen Sie den PCIe-Switch-Shuttle bis zum ersten Anschlag.
1. Drücken Sie auf die zwei blauen Entriegelungshebel.
2. Drehen Sie die beiden Entriegelungshebel, bis sie senkrecht zum PCIe-Switch-Shuttle stehen.
3. Ziehen Sie den PCIe-Switch-Shuttle nach vorne bis zum ersten Anschlag.
  Wichtig
  Um Schäden zu vermeiden, schieben Sie die beiden Lösehebel zurück und stellen Sie sicher, dass sie einrasten, nachdem Sie das PCIe-Switch-Shuttle bis zum ersten Anschlag ausgefahren haben.
  Abbildung 1. Ziehen des PCIe-Switch-Shuttles bis zum ersten Anschlag
Entfernen Sie die Halterung.
1. Lösen Sie die zwei Schrauben, mit denen die Halterung befestigt ist.
2. Heben Sie die Halterung aus dem System-Shuttle heraus.
Abbildung 2. Entfernen der Halterung
Entfernen Sie die Trennwand.
1. Lösen Sie die acht Schrauben, die auf beiden Seiten des System-Shuttle mit A gekennzeichnet sind.
2. Schieben Sie die Trennwand nach hinten und entfernen Sie sie aus dem System-Shuttle.
Abbildung 3. Entfernen der Trennwand

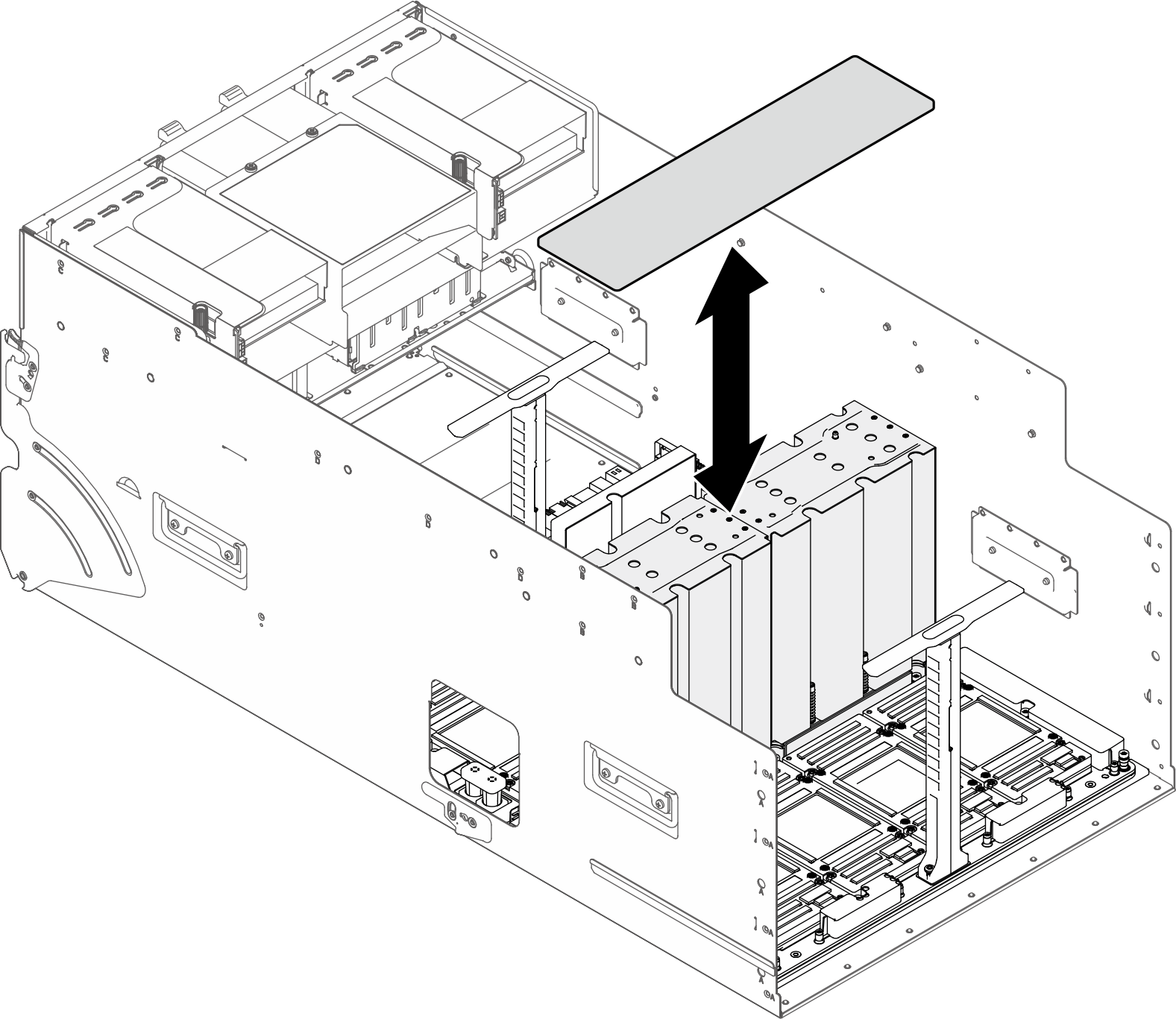

Entfernen Sie die Abdeckung vom NVSwitch-Kühlkörper.
Abbildung 4. Entfernung von NVSwitch-Kühlkörperabdeckung
Lösen Sie die achtzehn unverlierbaren T15-Torx-Schrauben am GPU-Baseboard.
Anmerkung
Lösen oder befestigen Sie die Schrauben mit einem Drehmomentschraubendreher und dem richtigen Drehmoment. Das Drehmoment zum vollständigen Lösen oder Anziehen der Schrauben beträgt 0,6 ± 0,024 Newtonmeter bzw. 5,3 ± 0,212 Poundforce Inch.
Abbildung 5. Entfernen der Schrauben

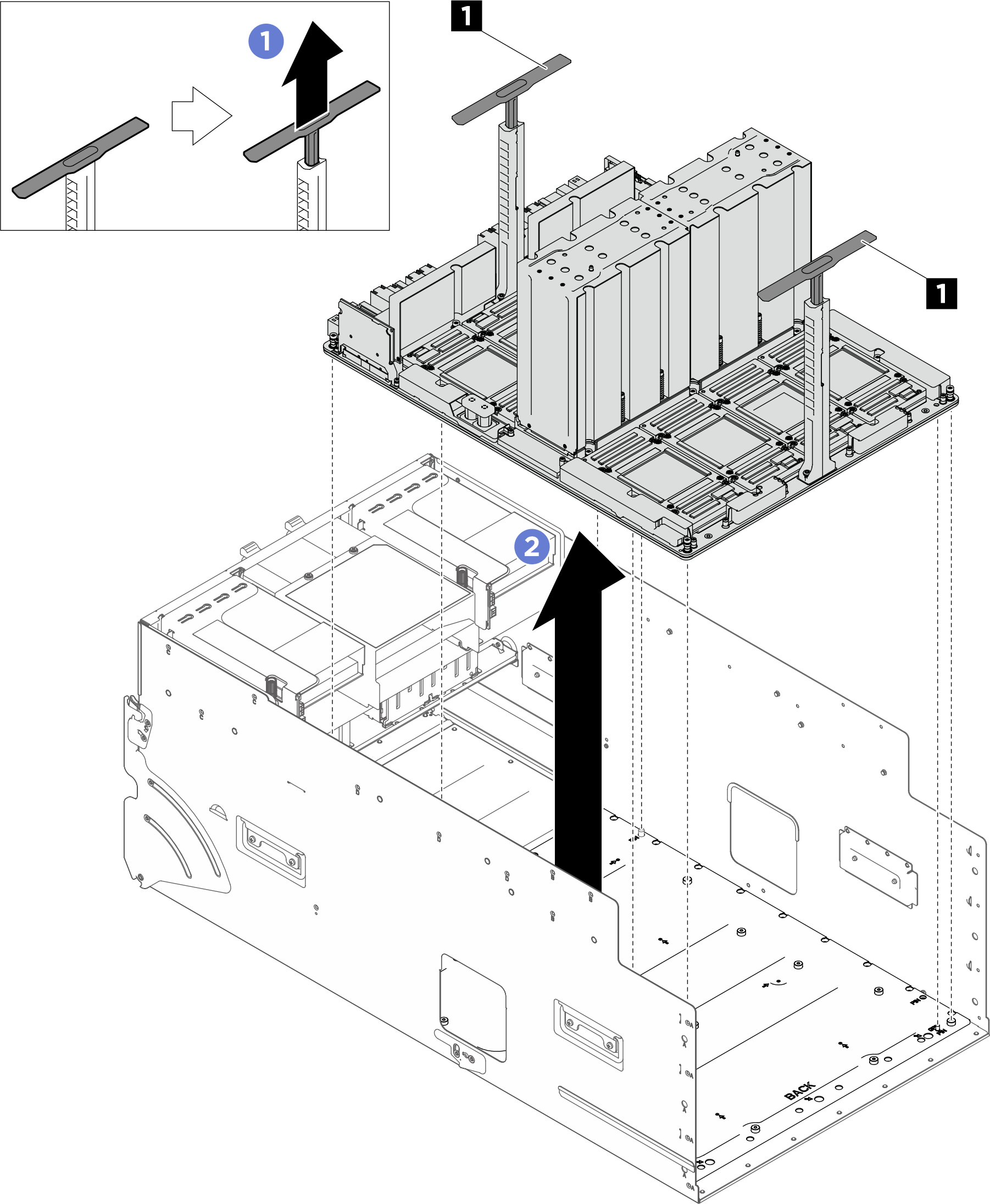

Entfernen Sie das GPU-Baseboard.
1. Ziehen Sie die beiden Griffe (1) auf beiden Seiten des GPU-Baseboards aus.
2. Halten Sie die beiden Griffe (1) fest und heben Sie das GPU-Baseboard aus dem System-Shuttle heraus.
Abbildung 6. Entfernen des GPU-Baseboard

Nach dieser Aufgabe

Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.
