GPU-Baseboard installieren

Befolgen Sie die Anweisungen in diesem Abschnitt, um das GPU-Baseboard zu installieren. Der Vorgang muss von einem qualifizierten Kundendiensttechniker ausgeführt werden.

Zu dieser Aufgabe

Achtung
  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.
  • Berühren Sie mit der antistatischen Schutzhülle, in der sich die Komponente befindet, eine unlackierte Metalloberfläche am Server. Entnehmen Sie die Komponente anschließend aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche.
  • Für dieses Verfahren sind zwei Personen und eine Hebevorrichtung vor Ort erforderlich, die bis zu 181 kg (400 lb) unterstützt. Wenn Ihnen noch keine Hebevorrichtung zur Verfügung steht, bietet Lenovo den Genie Lift GL-8 material lift an, der mit dem Data Center Solution Configurator Zusätzlich zum Genie Lift GL-8 material lift sollten Sie unbedingt auch die fußbetätigte Haltebremse und die Ladeplattform bestellen.
  • Überprüfen Sie unbedingt die Anschlüsse und Sockel der GPU und des GPU-Baseboards. Verwenden Sie die GPU oder das GPU-Baseboard nicht, wenn Anschlüsse beschädigt sind oder fehlen oder wenn sich Fremdkörper in den Sockeln befinden. Ersetzen Sie die GPU oder das GPU-Baseboard durch ein(e) neue(s), bevor Sie mit der Installation fortfahren.
Anmerkung
Stellen Sie sicher, dass Sie die unten aufgeführten Werkzeuge bereithalten, um die Komponente ordnungsgemäß auszutauschen:
  • Drehmomentschraubendreher
  • Zwei verlängerte T15-Torx-Bits (300 mm lang)
  • Eine B200 Vorrichtung
Firmware‑ und Treiberdownload: Möglicherweise müssen Sie nach dem Austausch einer Komponente die Firmware oder Treiber aktualisieren.

Vorgehensweise

  1. (Optional) Nehmen Sie das neue GPU-Baseboard aus der Verpackung.

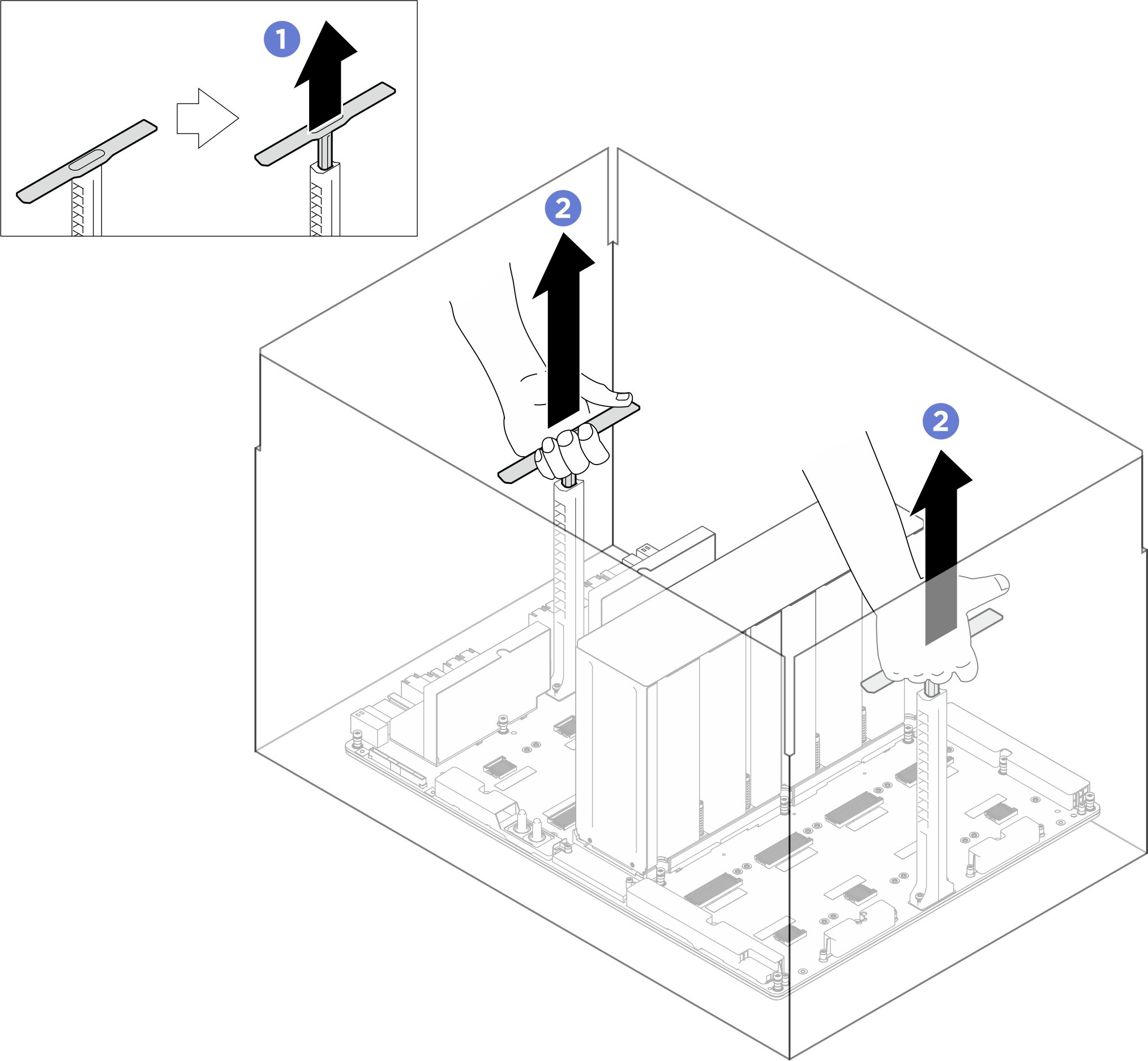

    1. Ziehen Sie die beiden Griffe auf beiden Seiten des GPU-Baseboards aus.
    2. Halten Sie die beiden Griffe fest und nehmen Sie das GPU-Baseboard aus der Verpackung.
    Abbildung 1. Entfernen des GPU-Baseboards aus der Verpackung
    Removing the GPU baseboard from the package box

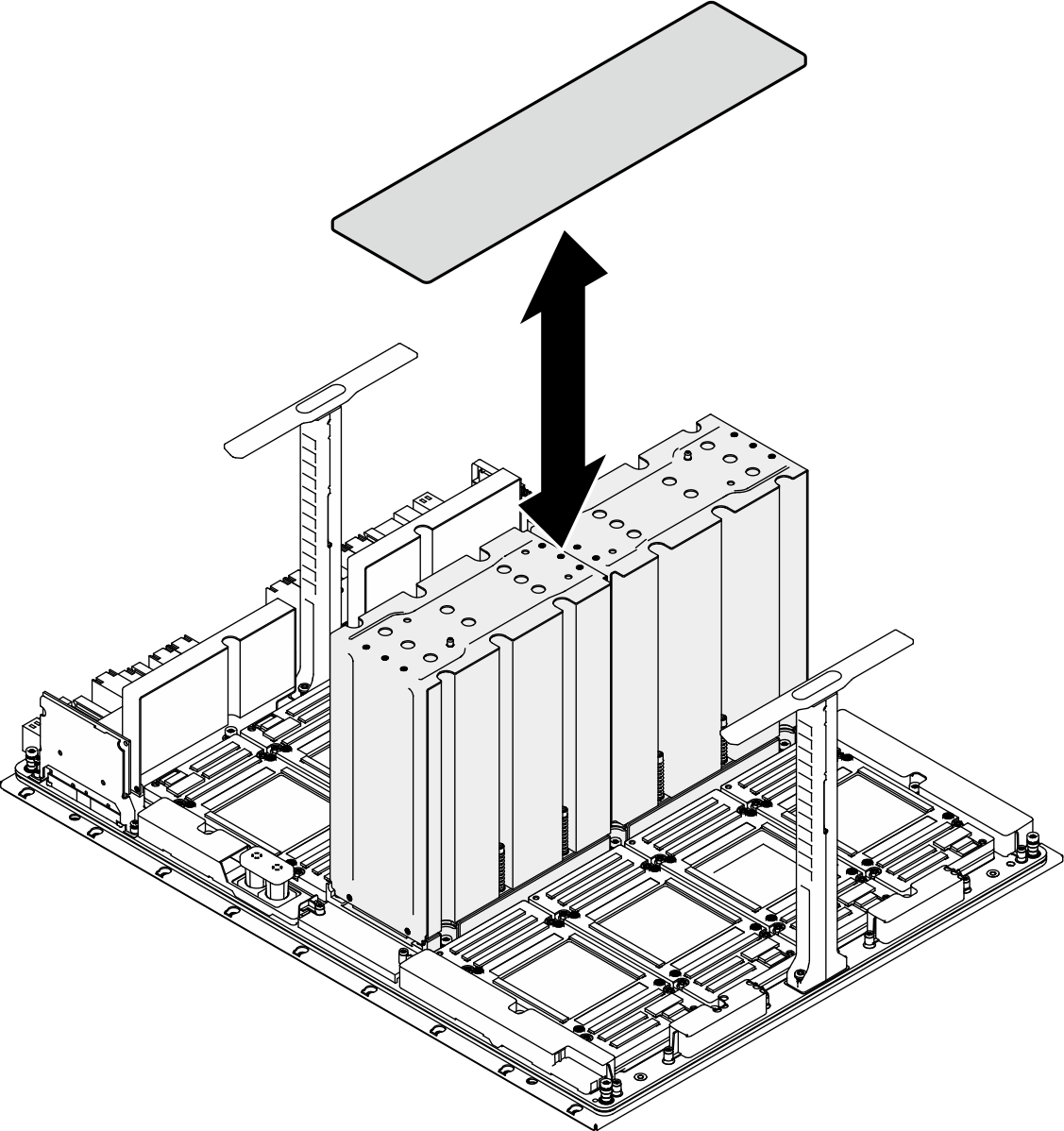

  2. Entfernen Sie die Abdeckung vom NVSwitch-Kühlkörper.
    Abbildung 2. Entfernung von NVSwitch-Kühlkörperabdeckung
    NVSwitch heat sink cover removal
  3. Installieren Sie das GPU-Baseboard.
    1. Halten Sie die Griffe (1) auf beiden Seiten das GPU-Baseboards in der richtigen Ausrichtung wie dargestellt. Richten Sie dann das GPU-Baseboard an den Abstandshaltern auf der GPU-Komplex-Adapterplatte aus und setzen Sie es vorsichtig auf die Adapterplatte.
    2. Drücken Sie die zwei Griffe (1) nach unten.
    Abbildung 3. Installation des GPU-Baseboards
    GPU baseboard installation

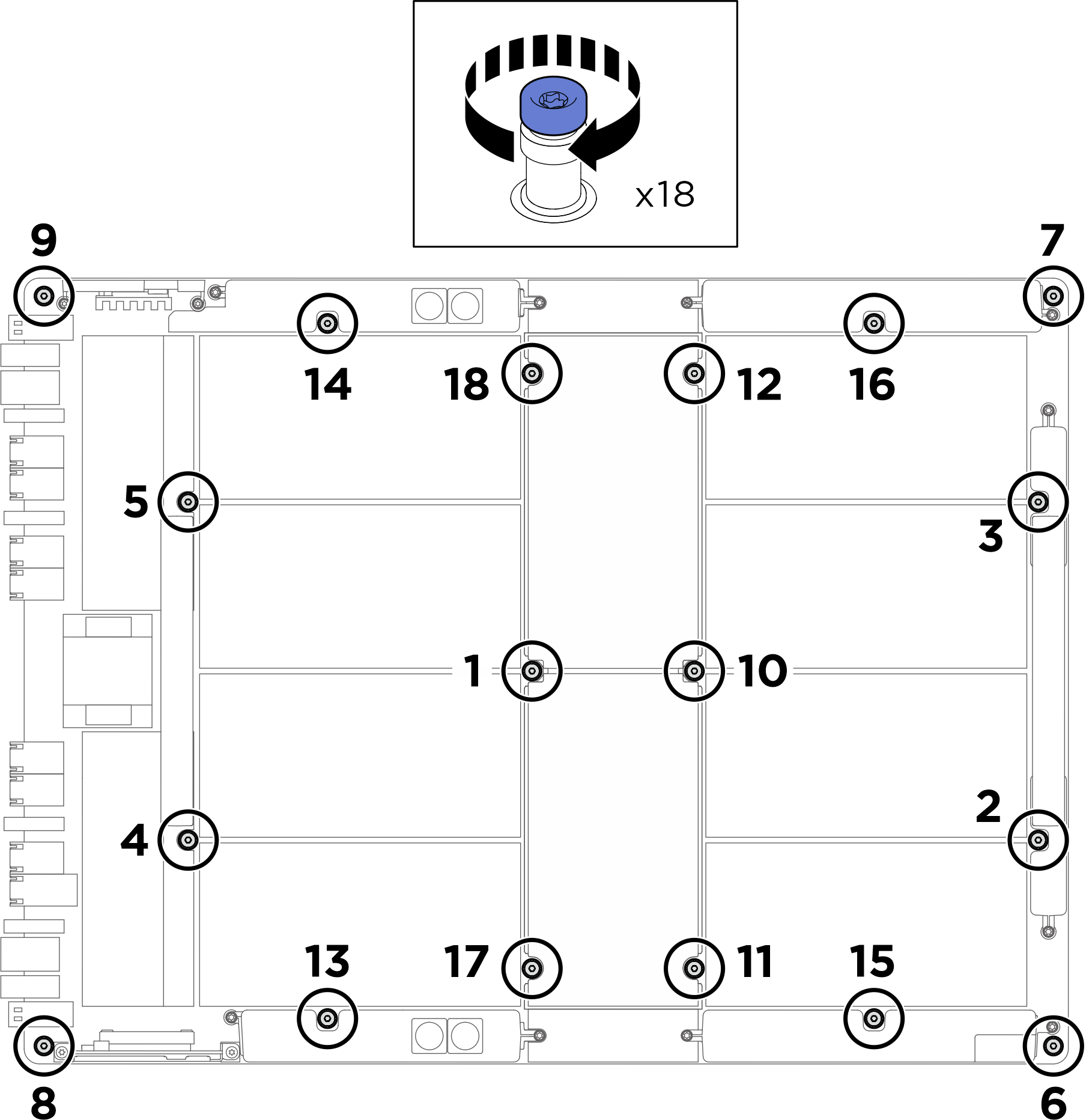

  4. Folgen Sie der in der unten gezeigten Abbildung dargestellten Reihenfolge, um die achtzehn Torx T15 unverlierbaren Schrauben festzuziehen und das GPU-Baseboard zu sichern.
    Wichtig
    Überdrehen Sie die Schrauben nicht, um eine Beschädigung zu vermeiden.
    Anmerkung
    Lösen oder befestigen Sie die Schrauben mit einem Drehmomentschraubendreher und dem richtigen Drehmoment. Das Drehmoment zum vollständigen Lösen oder Anziehen der Schrauben beträgt 0,6 ± 0,024 Newtonmeter bzw. 5,3 ± 0,212 Poundforce Inch.
    Abbildung 4. Anbringen der Schraube
    Screw installation
  5. Setzen Sie die Abdeckung auf den NVSwitch-Kühlkörper und vergewissern Sie sich, dass sie sicher sitzt.
    Abbildung 5. Anbringen der NVSwitch-Kühlkörperabdeckung
    NVSwitch heat sink cover installation
  6. Installieren Sie die Trennwand.
    1. Halten Sie die Trennwand wie dargestellt in der richtigen Ausrichtung und schieben Sie es in das System-Shuttle.

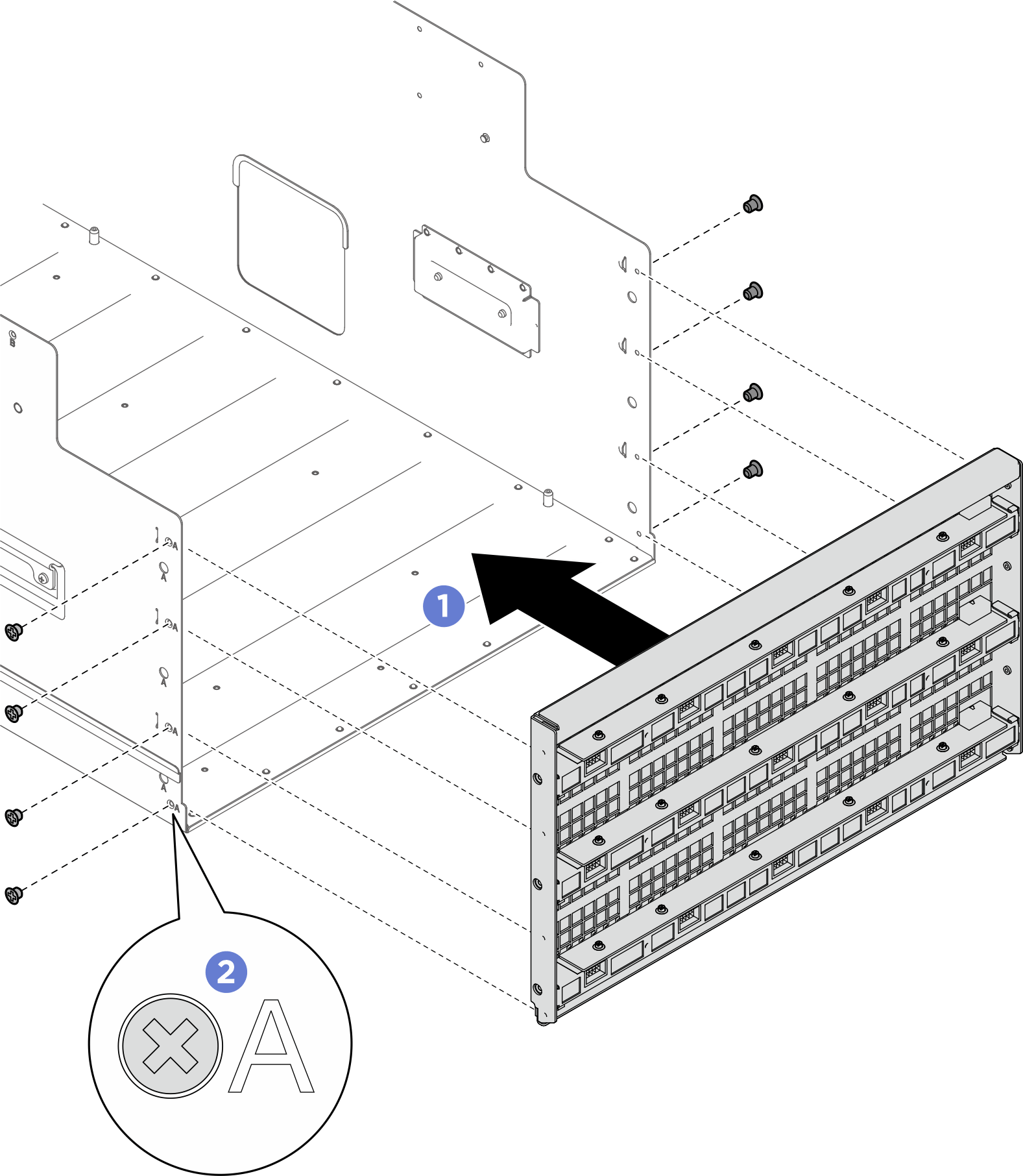

    2. Suchen Sie die acht mit A gekennzeichneten Schraubenlöcher auf beiden Seiten des System-Shuttles. Ziehen Sie dann die acht Schrauben fest, um die Trennwand zu befestigen.


  7. Installieren Sie die Halterung.
    1. Halten Sie die Halterung in der dargestellten Ausrichtung und senken Sie sie in das System-Shuttle ab.
    2. Ziehen Sie die beiden Schrauben an, um die Halterung zu befestigen.


  8. Schieben Sie das PCIe-Switch-Shuttle vollständig in das System-Shuttle.
    1. Drücken Sie die beiden vorderen Verriegelungshebel auf beiden Seiten des PCIe-Switch-Shuttles.
    2. Schieben Sie das PCIe-Switch-Shuttle vollständig in das System-Shuttle.
    3. Drehen Sie die zwei Lösehebel, bis sie einrasten.
      Abbildung 6. Installation des PCIe-Switch-Shuttles
      PCIe switch shuttle installation

Nach dieser Aufgabe

  1. Installieren Sie alle GPU- und Kühlkörpermodule erneut. Siehe GPU- und Kühlkörpermodul installieren.
  2. Installieren Sie alle GPU-Luftkanäle erneut. Siehe GPU-Luftkanal installieren.
  3. Schließen Sie die Kabel wieder an das GPU-Baseboard an. Informationen dazu finden Sie im Abschnitt Kabelführung für GPU-Baseboard.
  4. Installieren Sie den Stromversorgungskomplex erneut. Siehe Stromversorgungskomplex installieren.
  5. Installieren Sie den Kabelhalterrahmen und die Kabelführungsbaugruppe erneut. Siehe Kabelhalterrahmen und Kabelführungsbaugruppe installieren.
  6. Installieren Sie den Einbaurahmen erneut. Siehe Einbaurahmen installieren.
  7. Installieren Sie das System-Shuttle erneut. Siehe Systemshuttle installieren.
  8. Schließen Sie den Austausch der Komponenten ab. Informationen dazu finden Sie im Abschnitt Austausch von Komponenten abschließen.
