Instalación de la placa base de la GPU

Siga las instrucciones de esta sección para instalar la placa base de la GPU. El procedimiento debe ser realizado por un técnico capacitado.

Acerca de esta tarea

Atención
  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.
  • Ponga en contacto la bolsa antiestática que contiene el componente con cualquier superficie metálica no pintada del servidor y, a continuación, quite el componente de la bolsa y colóquelo en una superficie antiestática.
  • Para realizar este procedimiento se requieren dos personas y un dispositivo de elevación en el sitio que soporte hasta 400 lb (181 kg). Si todavía no tiene un dispositivo de elevación disponible, Lenovo ofrece el Genie Lift GL-8 material lift que se puede comprar en Data Center Solution Configurator. Asegúrese de incluir el freno de liberación con el pie y la plataforma de carga al pedir el Genie Lift GL-8 material lift.
  • Asegúrese de inspeccionar los conectores y zócalos de la GPU y la placa base de la GPU. No utilice la GPU ni la placa base de la GPU si faltan sus conectores o estos están dañados ni tampoco si hay suciedad en los zócalos. Sustituya la GPU o la placa base de la GPU por una nueva antes de continuar con el procedimiento de instalación.
Nota
Asegúrese de que tiene a mano las herramientas requeridas que aparecen a continuación para sustituir correctamente el componente:
  • Destornillador con regulación de par
  • Dos brocas extendidas Torx T15 (300 mm de largo)
  • Una plantilla B200
Descarga de firmware y controlador: es posible que deba actualizar el firmware o el controlador después de sustituir un componente.

Procedimiento

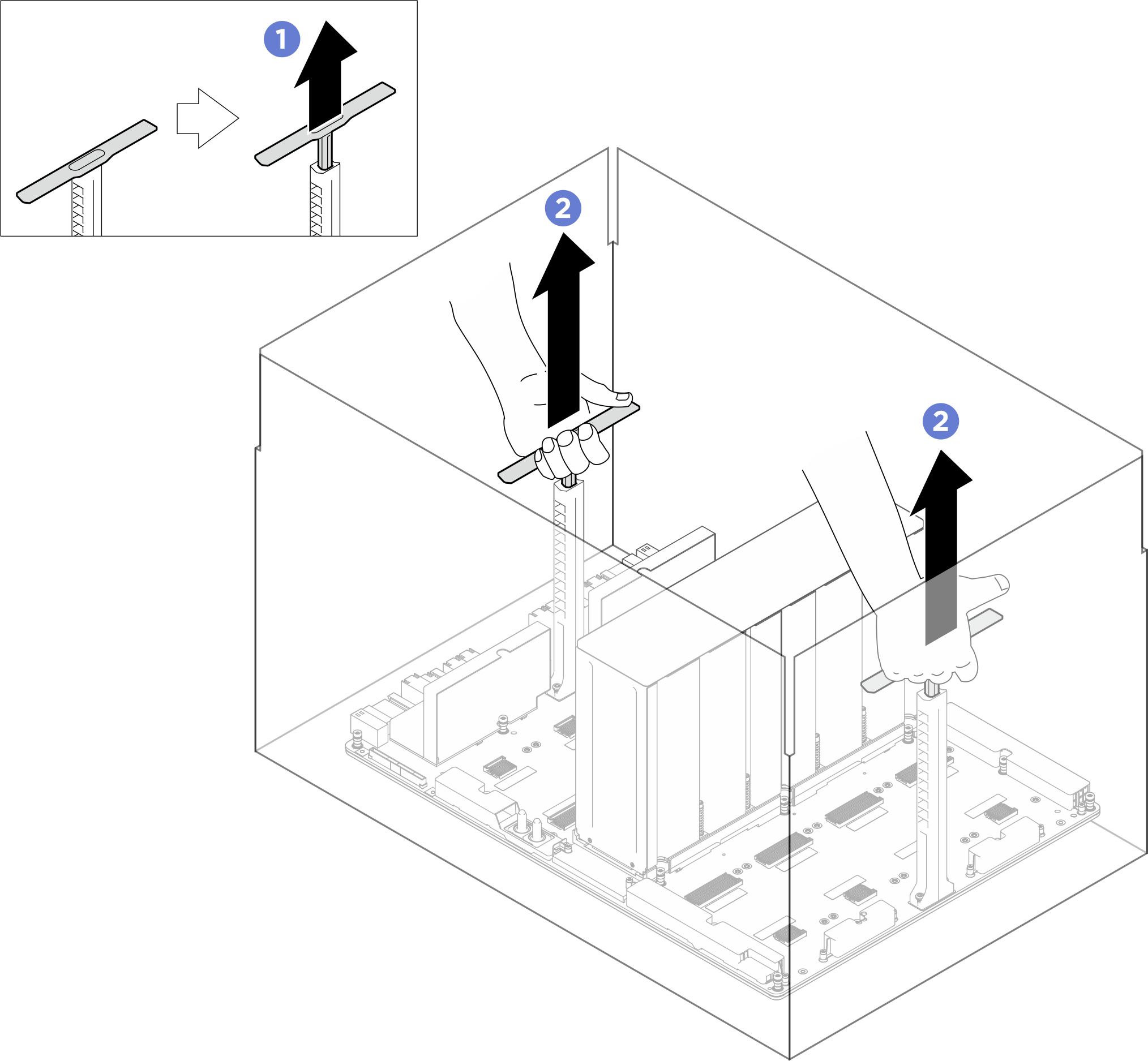

  1. (Opcional) Quite la nueva placa base de GPU de la caja del paquete.
    1. Extienda las dos asas en ambos lados de la placa base de GPU.
    2. Sostenga las dos asas y quite la placa base de GPU de la caja del paquete.
    Figura 1. Extracción de la placa base de GPU de la caja del paquete
    Removing the GPU baseboard from the package box

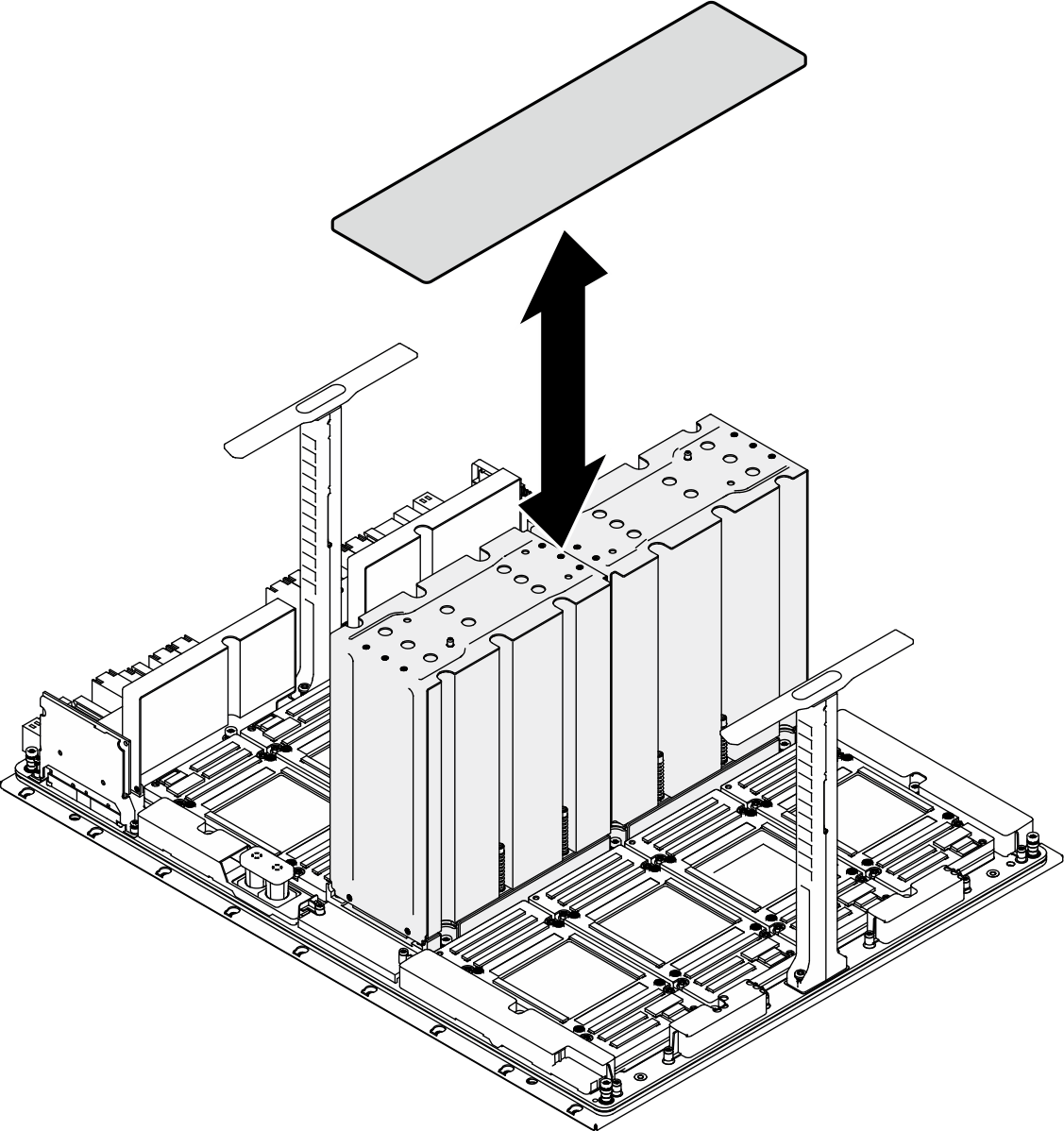

  2. Quite la cubierta del disipador de calor NVSwitch.
    Figura 2. Extracción de la cubierta del disipador de calor NVSwitch
    NVSwitch heat sink cover removal
  3. Instale la placa base de la GPU.
    1. Sostenga las asas (1) en ambos lados de la placa base de la GPU en la orientación correcta según la ilustración; luego, alinee la placa base de la GPU con los separadores en la placa del adaptador del complejo de GPU y colóquela con cuidado en la placa del adaptador.
    2. Empuje las dos asas (1) hacia abajo.
    Figura 3. Instalación de la placa base de la GPU
    GPU baseboard installation
  4. Siga la secuencia que se muestra en la siguiente ilustración para apretar los dieciocho tornillos de fijación Torx T15 para fijar la placa base de la GPU.
    Importante
    No ajuste de más los tornillos para evitar daños.
    Nota
    Afloje o apriete los tornillos con un destornillador de par con el par correspondiente. Como referencia, el par necesario para que los tornillos se suelten o aprieten completamente es de 0,6±0,024 newton-metros, 5,3±0,212 pulgada-libras.
    Figura 4. Instalación del tornillo
    Screw installation
  5. Coloque la cubierta en el disipador de calor NVSwitch hasta que quede correctamente instalada.
    Figura 5. Instalación de la cubierta del disipador de calor NVSwitch
    NVSwitch heat sink cover installation
  6. Instale la división.
    1. Sostenga la división en la orientación correcta como se muestra en la ilustración y deslícela hacia la lanzadera del sistema.
    2. Ubique los ocho orificios de tornillos marcados con A en ambos lados de la lanzadera del sistema. Luego, apriete los ocho tornillos para fijar la división.


  7. Instale la abrazadera de soporte.
    1. Sostenga el soporte en la orientación correcta, tal como se muestra en la ilustración, y bájelo hacia la lanzadera del sistema.
    2. Apriete los dos tornillos para fijar la abrazadera de soporte.


  8. Empuje la lanzadera del conmutador PCIe completamente hacia dentro de la lanzadera del sistema.
    1. Presione los dos pestillos de bloqueo frontales en ambos lados de la lanzadera del conmutador PCIe.
    2. Empuje la lanzadera del conmutador PCIe completamente hacia dentro de la lanzadera del sistema.
    3. Gire las dos palancas de liberación hasta que se bloqueen en su lugar.
      Figura 6. Instalación de la lanzadera del conmutador PCIe
      PCIe switch shuttle installation

Después de finalizar

  1. Vuelva a instalar todos los módulos de disipador de calor y GPU. Consulte Instalación de un módulo de disipador de calor y GPU.
  2. Vuelva a instalar todos los conductos de aire de GPU. Consulte Instalación de un conducto de aire de GPU.
  3. Vuelva a conectar los cables a la placa base de la GPU. Consulte Disposición de los cables de la placa base de la GPU para obtener más información.
  4. Vuelva a instalar el complejo de alimentación. Consulte Instalación del complejo de alimentación.
  5. Vuelva a instalar el marco del soporte del cable y el conjunto del deflector. Consulte Instale el marco del soporte del cable y el conjunto del deflector.
  6. Vuelva a instalar la bandeja de computación. Consulte Instalación de la bandeja de computación.
  7. Vuelva a instalar la lanzadera del sistema. Consulte Instalación de la lanzadera del sistema.
  8. Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
