Installation de la carte mère du GPU

Suivez les instructions de cette section pour installer la carte mère du GPU. La procédure doit être exécutée par un technicien qualifié.

Procédure

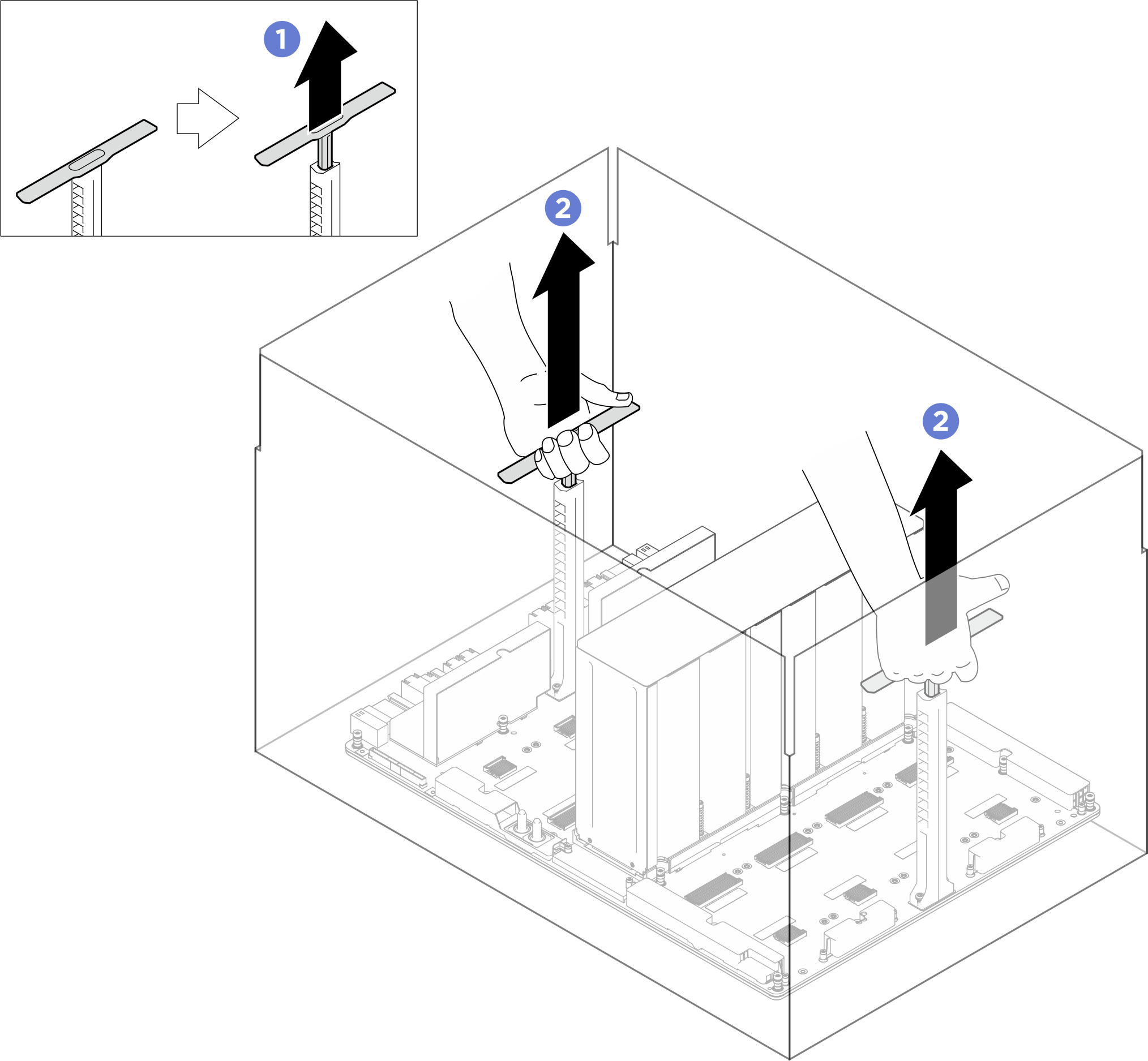

1. (Facultatif) Retirez la nouvelle carte mère du GPU de la boîte d’emballage.
   1. Déployez les deux poignées des deux côtés de la carte mère du GPU.
   2. Saisissez les deux poignées et retirez la carte mère du GPU de la boîte d’emballage.
   Figure 1. Retrait de la carte mère du GPU de la boîte d’emballage

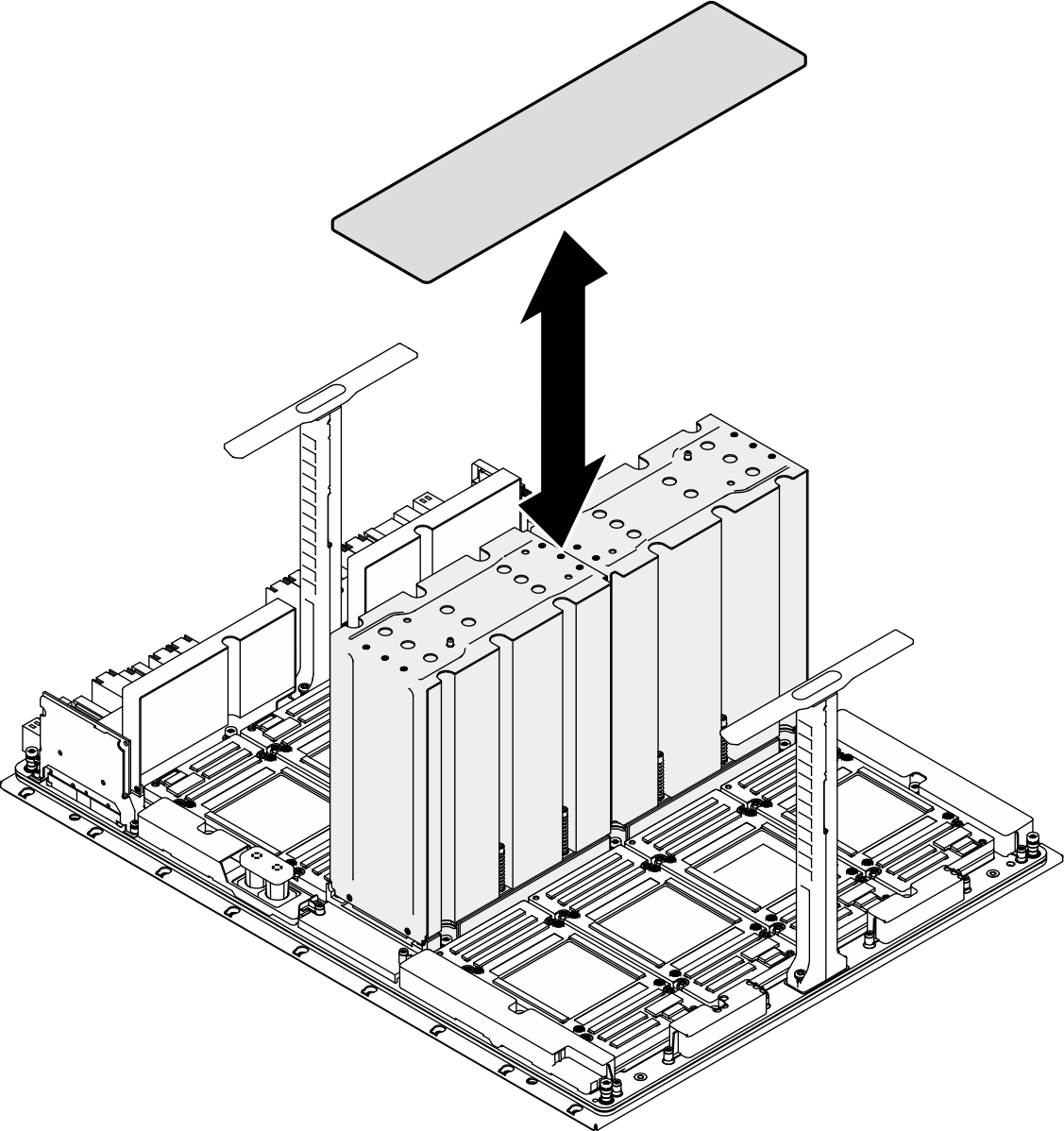

2. Retirez le cache du dissipateur thermique NVSwitch.
   Figure 2. Retrait du cache du dissipateur thermique NVSwitch

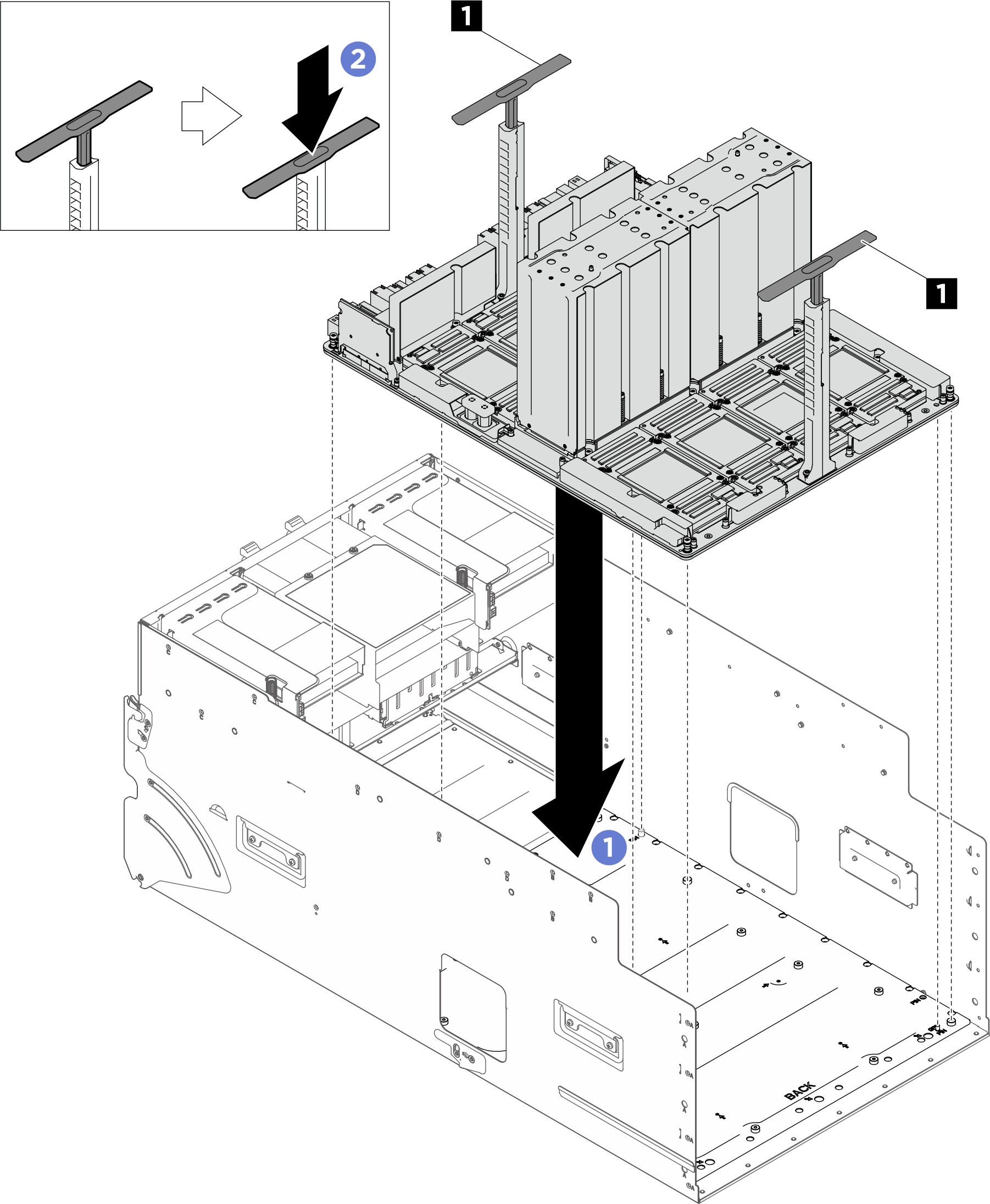

3. Installez la carte mère du GPU.
   1. Tenez les poignées (1) de chaque côté de la carte mère du GPU dans la bonne orientation, comme le montre l’illustration. Ensuite, alignez la carte mère du GPU sur les entretoises de la plaque d’adaptateur du complexe GPU, puis placez-la délicatement sur la plaque d’adaptateur.
   2. Poussez les deux poignées (1) vers le bas.
   Figure 3. Installation de la carte mère du GPU

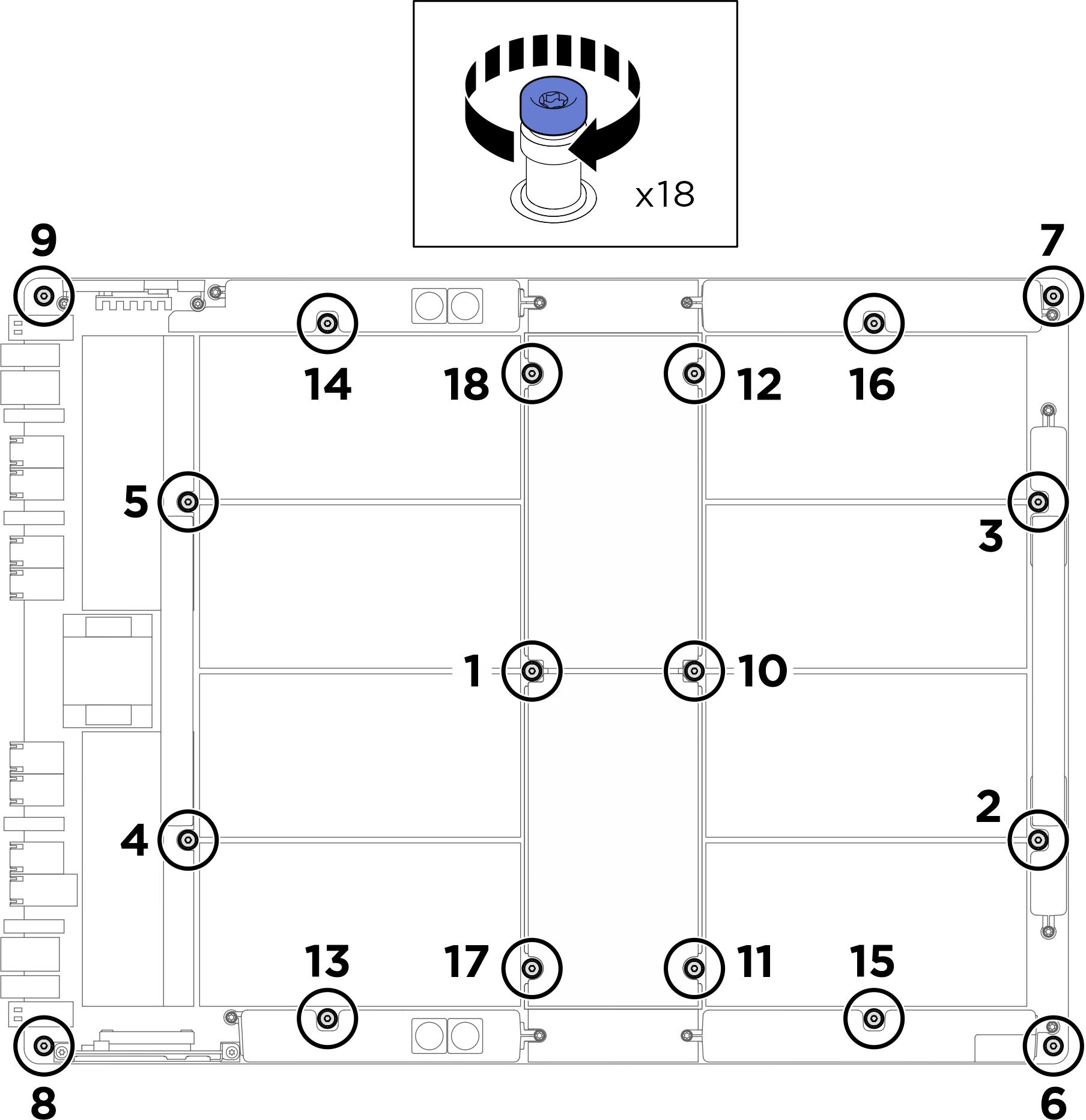

4. Suivez la séquence présentée dans l’illustration ci-dessous afin de serrer les dix-huit vis Torx T15 imperdables pour sécuriser la carte mère du GPU.
   Important

   Ne serrez pas trop les vis afin d’éviter tout dommage.

   Remarque

   Desserrez ou serrez les vis avec un tournevis dynamométrique réglé au couple approprié. À titre de référence, le couple requis pour desserrer ou serrer complètement les vis est de 0,6±0,024 newton-, 5,3±0,212 pouces-livres.

   Figure 4. Installation des vis


5. Placez le cache sur le dissipateur thermique NVSwitch jusqu’à ce qu’il soit solidement fixé.
   Figure 5. Installation du cache du dissipateur thermique NVSwitch

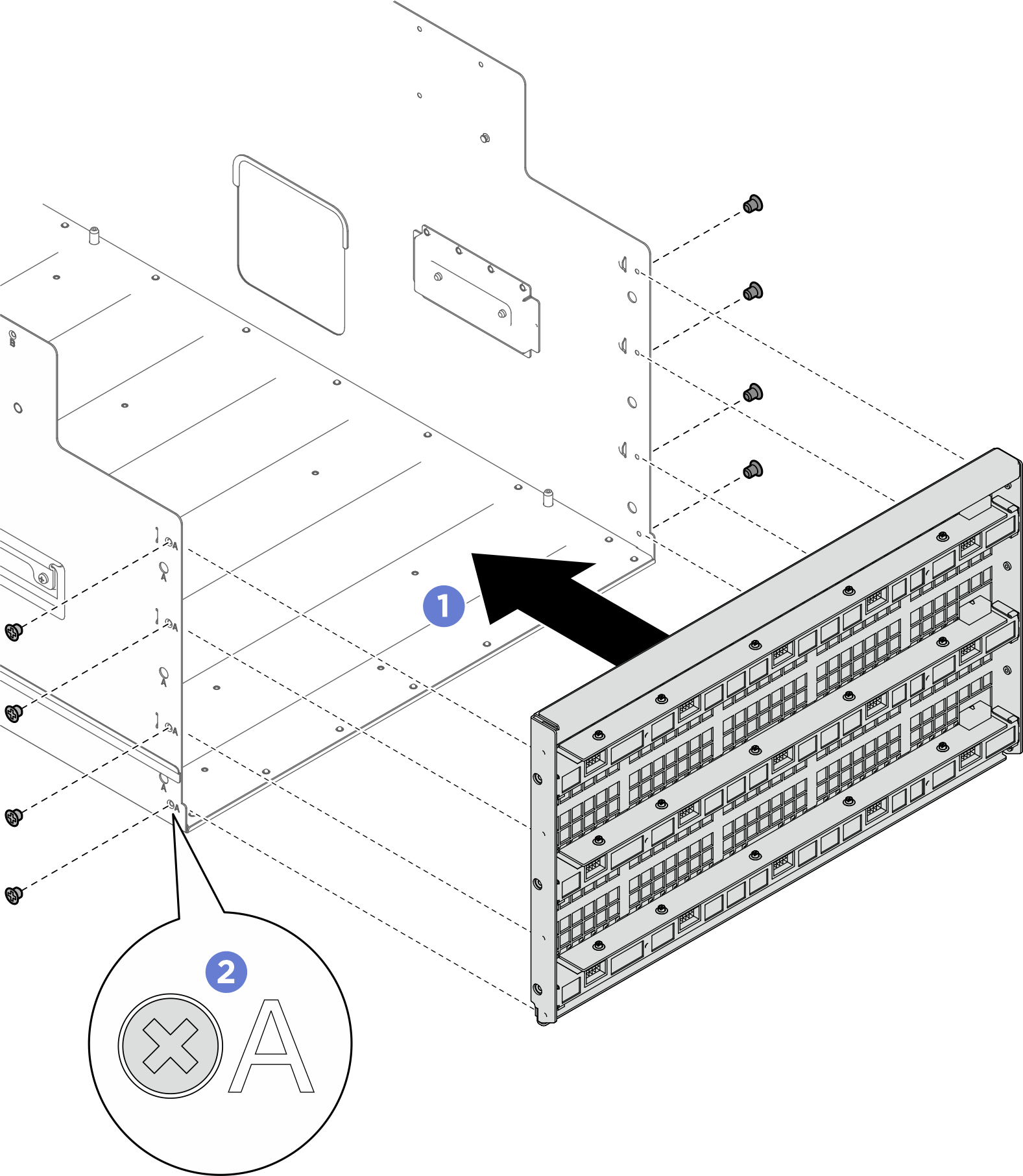

6. Installez la cloison.
   1. Maintenez la cloison dans l’orientation correcte, comme le montre l’illustration. Ensuite, faites-la coulisser dans la navette système.
   2. Repérez les huit trous de vis accompagnés de l’inscription A des deux côtés de la navette système. Ensuite, serrez les huit vis pour fixer la cloison.

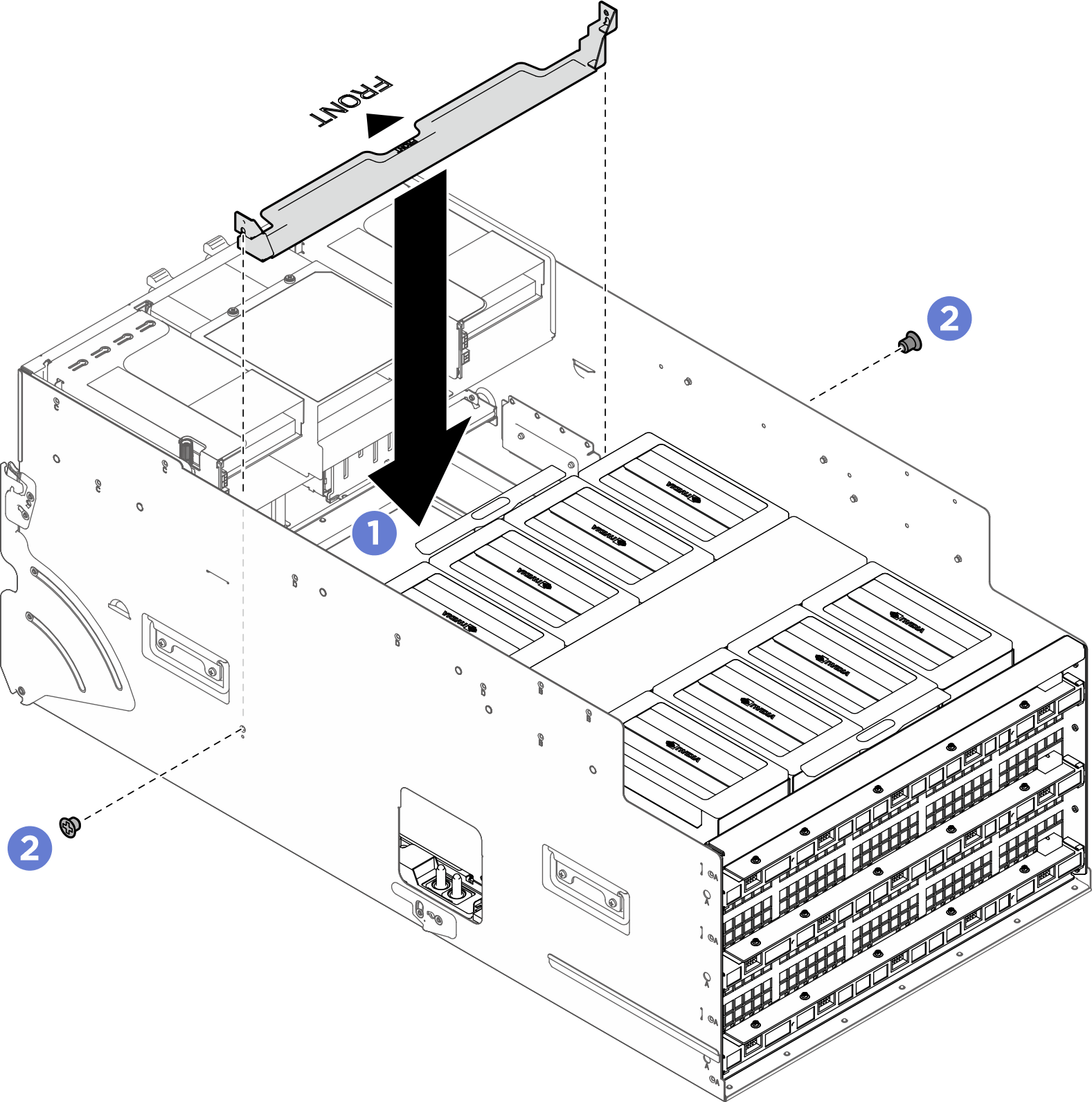

7. Installez le support.
   1. Maintenez le support dans l’orientation correcte, comme le montre l’illustration. Ensuite, abaissez-le dans la navette système.
   2. Serrez les deux vis pour fixer le support.

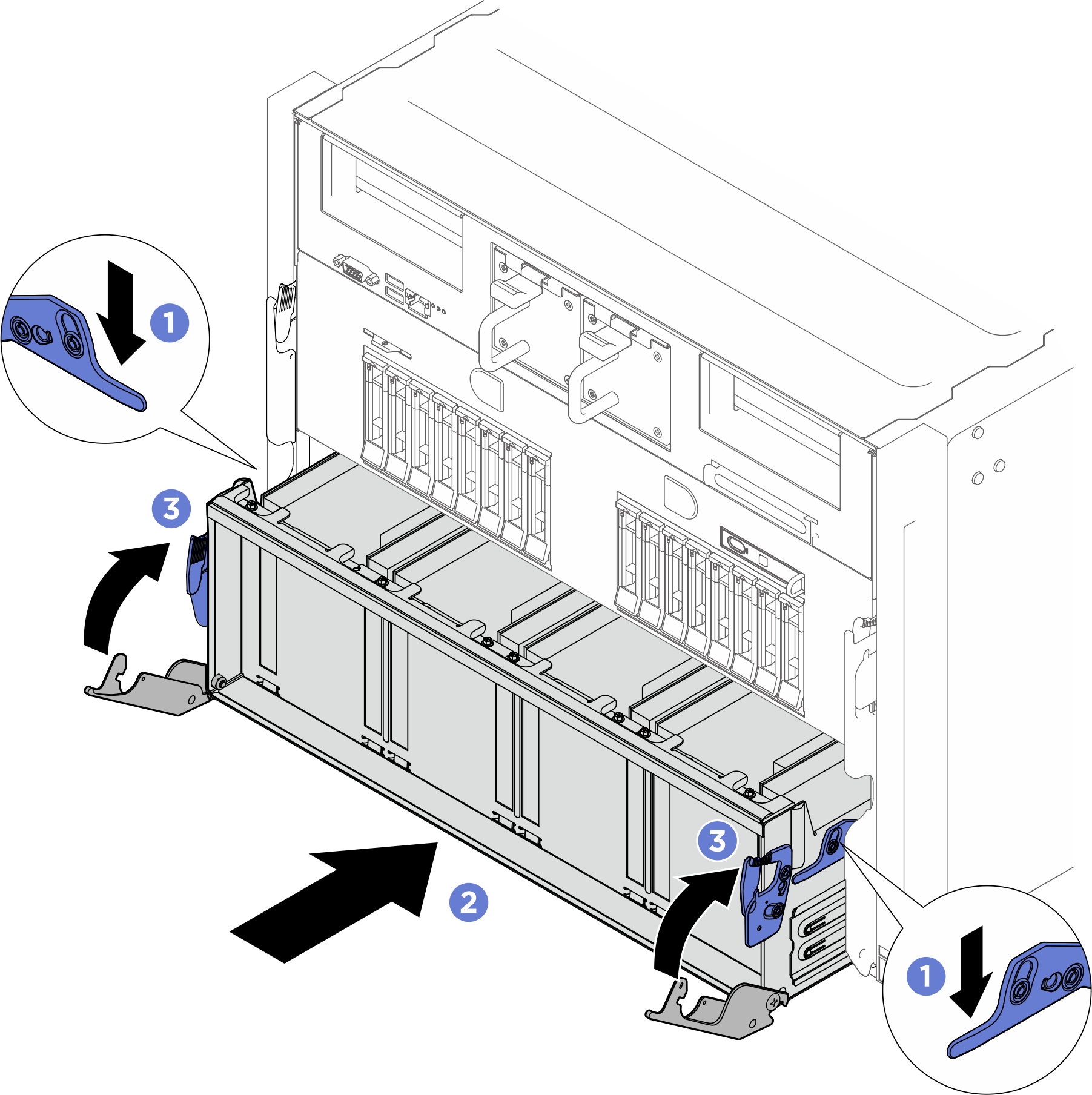

8. Poussez la navette de commutation PCIe entièrement dans la navette système.
   1. Appuyez sur les deux loquets de verrouillage avant de chaque côté de la navette de commutation PCIe.
   2. Poussez la navette de commutation PCIe entièrement dans la navette système.
   3. Faites pivoter les deux leviers de dégagement jusqu’à ce qu’ils se bloquent.
      Figure 6. Installation de la navette de commutation PCIe
