GPU ベースボードの取り付け

GPU ベースボードの取り付けを行うには、このセクションの説明に従ってください。この手順は、トレーニングを受けた技術者が行う必要があります。

このタスクについて

重要

安全に作業を行うために、取り付けのガイドラインおよび安全検査のチェックリストをお読みください。
コンポーネントが入っている帯電防止パッケージを、サーバーの塗装されていない金属面に接触させます。次に、それをパッケージから取り出し、帯電防止板の上に置きます。
この手順は 2 人で実行する必要があります。また、最大 400 ポンド (181kg) を支えることができるリフト・デバイス 1 台が必要です。リフト・デバイスがまだ手元にない場合、Lenovo では Data Center Solution Configurator で購入していただける Genie Lift GL-8 material lift をご用意しています。Genie Lift GL-8 material lift を注文される際は、フットリリース・ブレーキとロード・プラットフォームが含まれていることを確認してください。
GPU および GPU ベースボードのコネクターおよびソケットを必ず検査してください。GPU または GPU ベースボードのコネクターが破損しているか足りない場合、あるいはソケットに異物がある場合は、GPU または GPU ボードを使用しないでください。取り付け手順を続行する前に、GPU または GPU ベースボードを新しいものと交換してください。

注

コンポーネントを適切に交換するために、以下にリストされている必要なツールが利用できることを確認してください:

トルク・ドライバー
Torx T15 拡張ビット (長さ 300 mm) 2 本
B200 治具 1 個

ファームウェアとドライバーのダウンロード: コンポーネントの交換後、ファームウェアやドライバーの更新が必要になる場合があります。

ご使用のサーバーでのファームウェアとドライバーの最新の更新を確認するには、ThinkSystem SR680a V3 用のドライバーおよびソフトウェアのダウンロード Web サイトを参照してください。
ファームウェア更新ツールについて詳しくは、ファームウェアの更新を参照してください。

手順

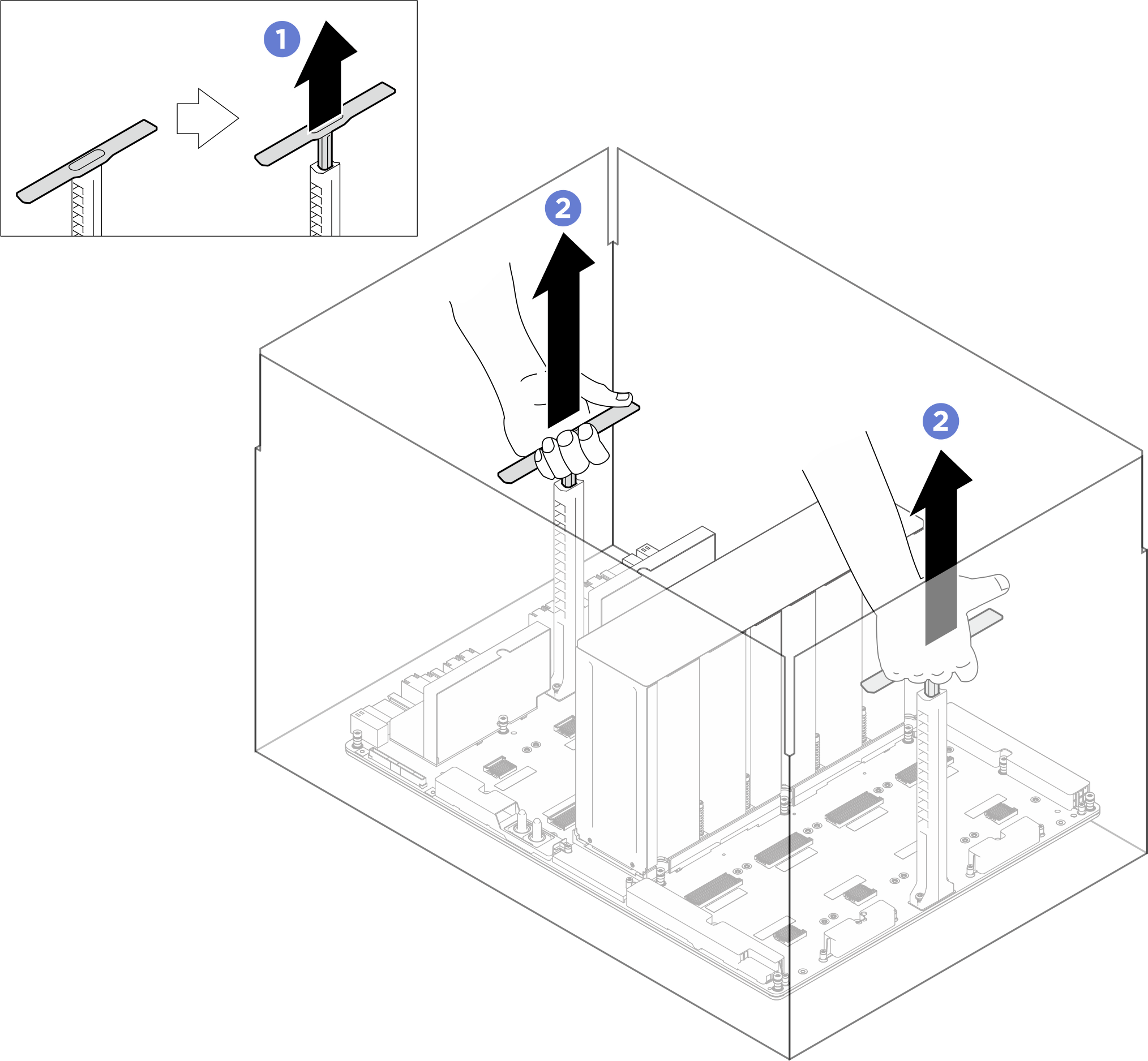

(オプション) パッケージ・ボックスから新しい GPU ベースボードを取り外します。
1. GPU ベースボードの両側にある 2 つのハンドルを伸ばします。
2. 2 つのハンドルを持ち、パッケージ・ボックスから GPU ベースボードを取り外します。
図 1. パッケージ・ボックスから GPU ベースボードを取り外します。

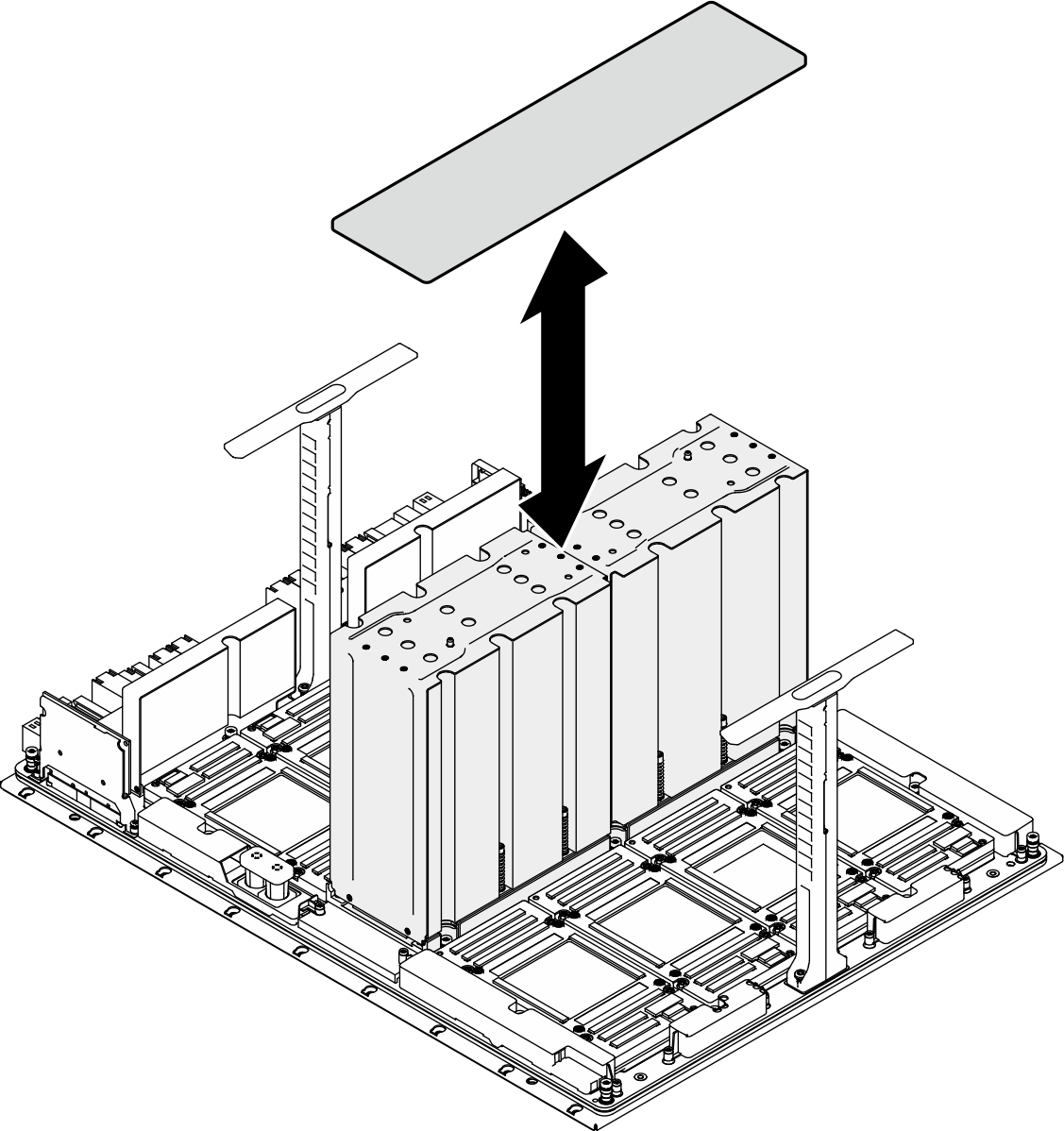

NVSwitch ヒートシンクからカバーを取り外します。
図 2. NVSwitch ヒートシンク・カバーの取り外し

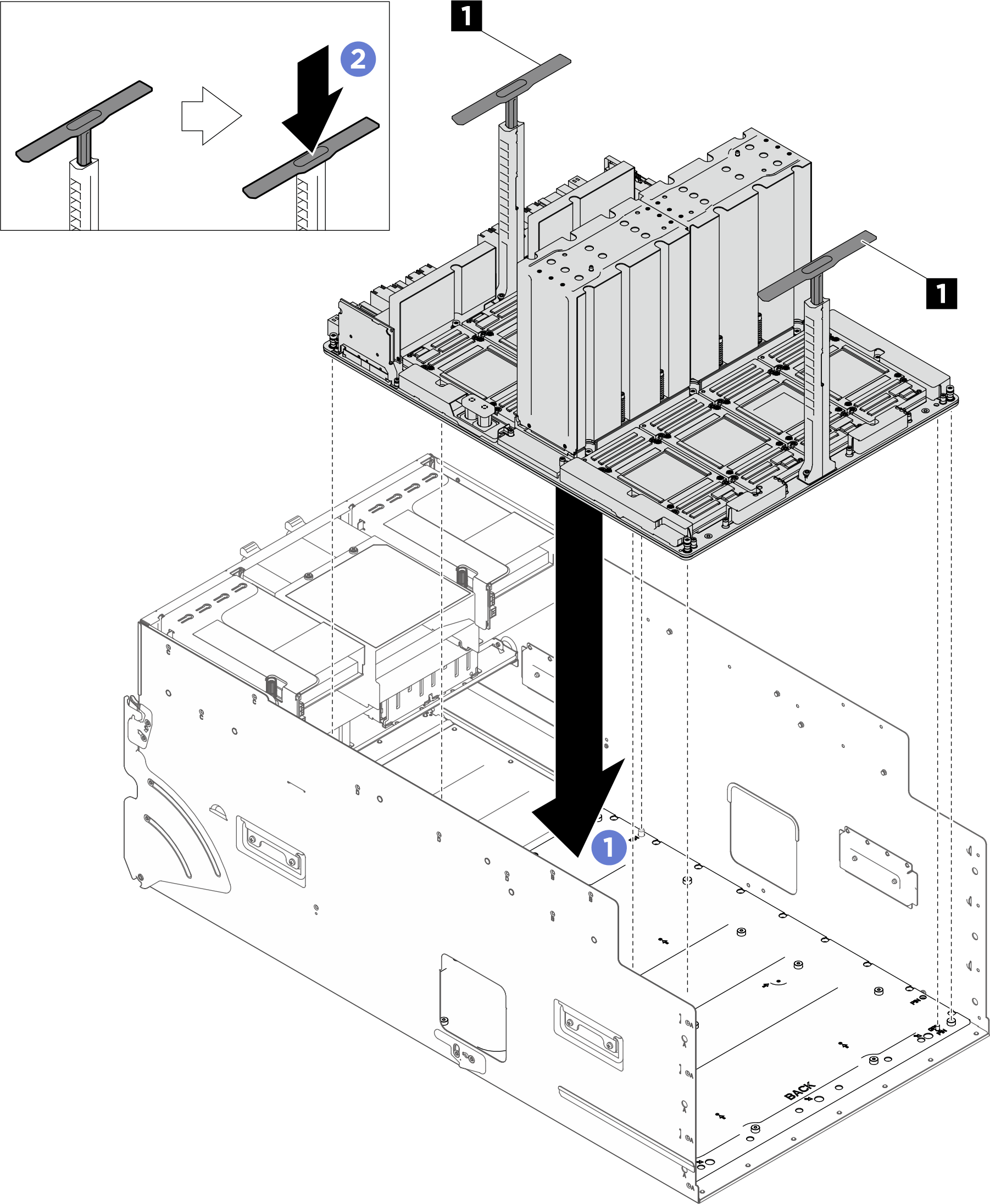

GPU ベースボードを取り付けます。
1. GPU ベースボードの両側にあるハンドル (1) を図のように正しい向きで持ちます。次に、GPU ベースボードを GPU 複合システム・アダプター・プレート上のスタンドオフに合わせ、アダプター・プレートにゆっくり置きます。
2. 2 つのハンドル (1) を押し下げます。
図 3. GPU ベースボードの取り付け

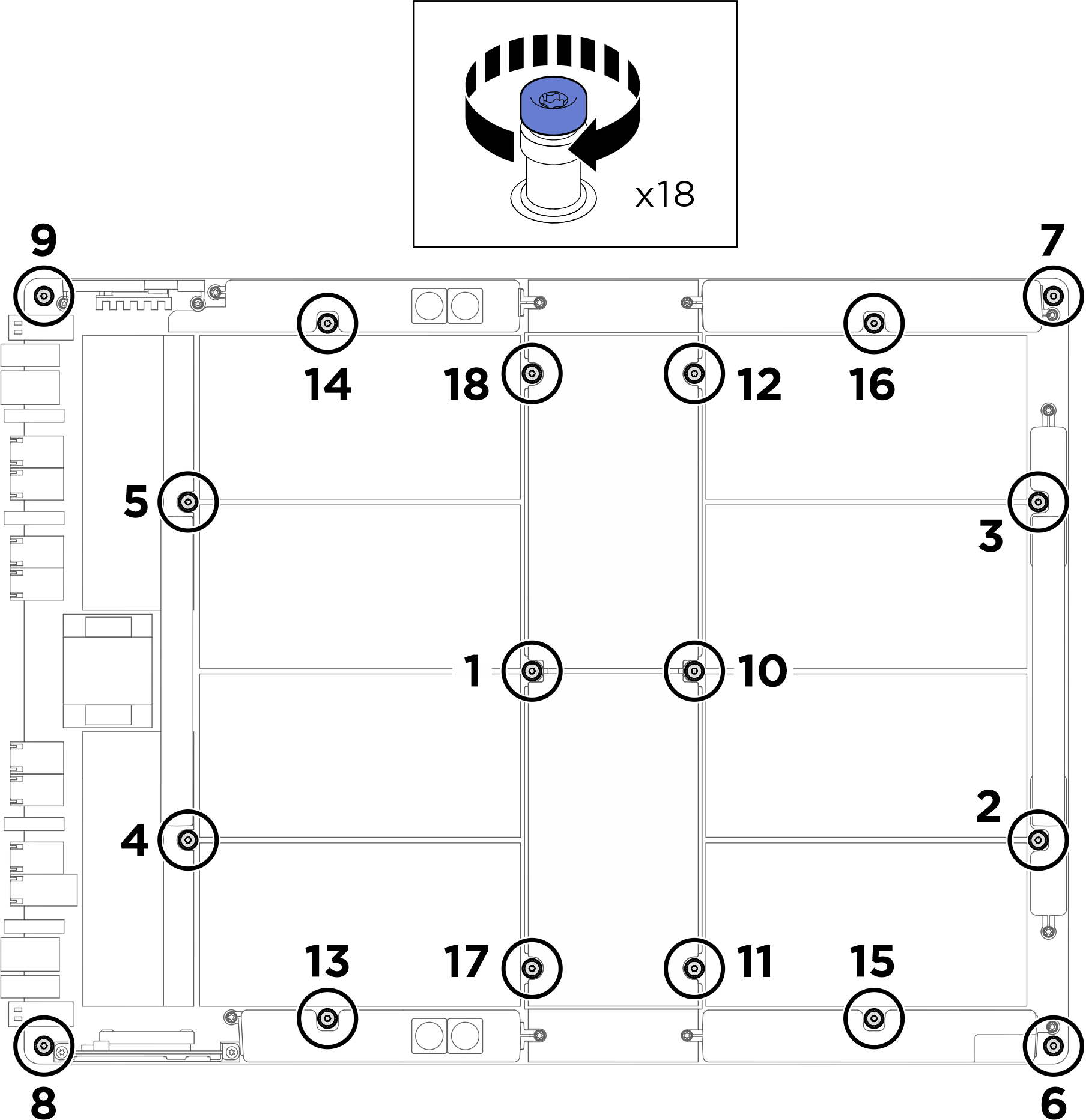

以下の図に示されている順序に従って、18 本の Torx T15 拘束ねじを締めて GPU ベースボードを固定します。
重要
損傷を避けるためにねじを締め過ぎないようにしてください。
注
トルク・ドライバー・セットでねじを締めたり、緩めたりして、適切なトルクに固定します。参考までに、ねじを完全に締める/緩めるために必要なトルクは 0.6±0.024 ニュートン・メーター、5.3±0.212 インチ・ポンドです。
図 4. ねじの取り付け
カバーを NVSwitch ヒートシンクにしっかりと固定されるまで配置します。
図 5. NVSwitch ヒートシンク・カバーの取り付け
バルクヘッドを取り付けます。
1. バルクヘッドを図のように正しい向きで持ち、システム・シャトルにスライドさせます。
2. システム・シャトルの両側にある A でマークされた 8 つのねじ穴の位置を確認し、8 本のねじを締めてバルクヘッドを固定します。

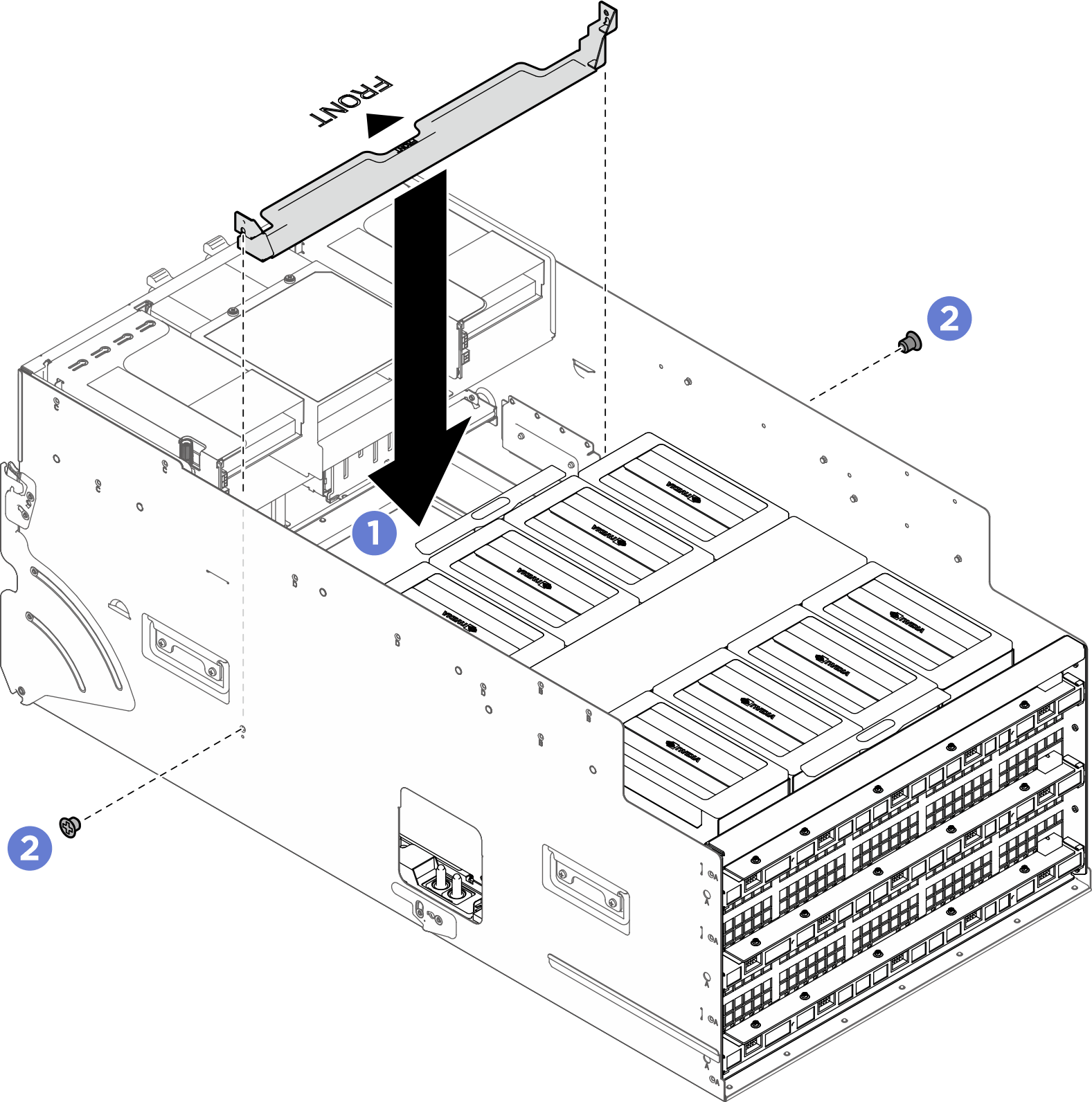

サポート・ブラケットを取り付けます。
1. 図のようにブラケットを正しい向きで持ち、システム・シャトルに下ろします。
2. 2 本のねじを締めてサポート・ブラケットを固定します。

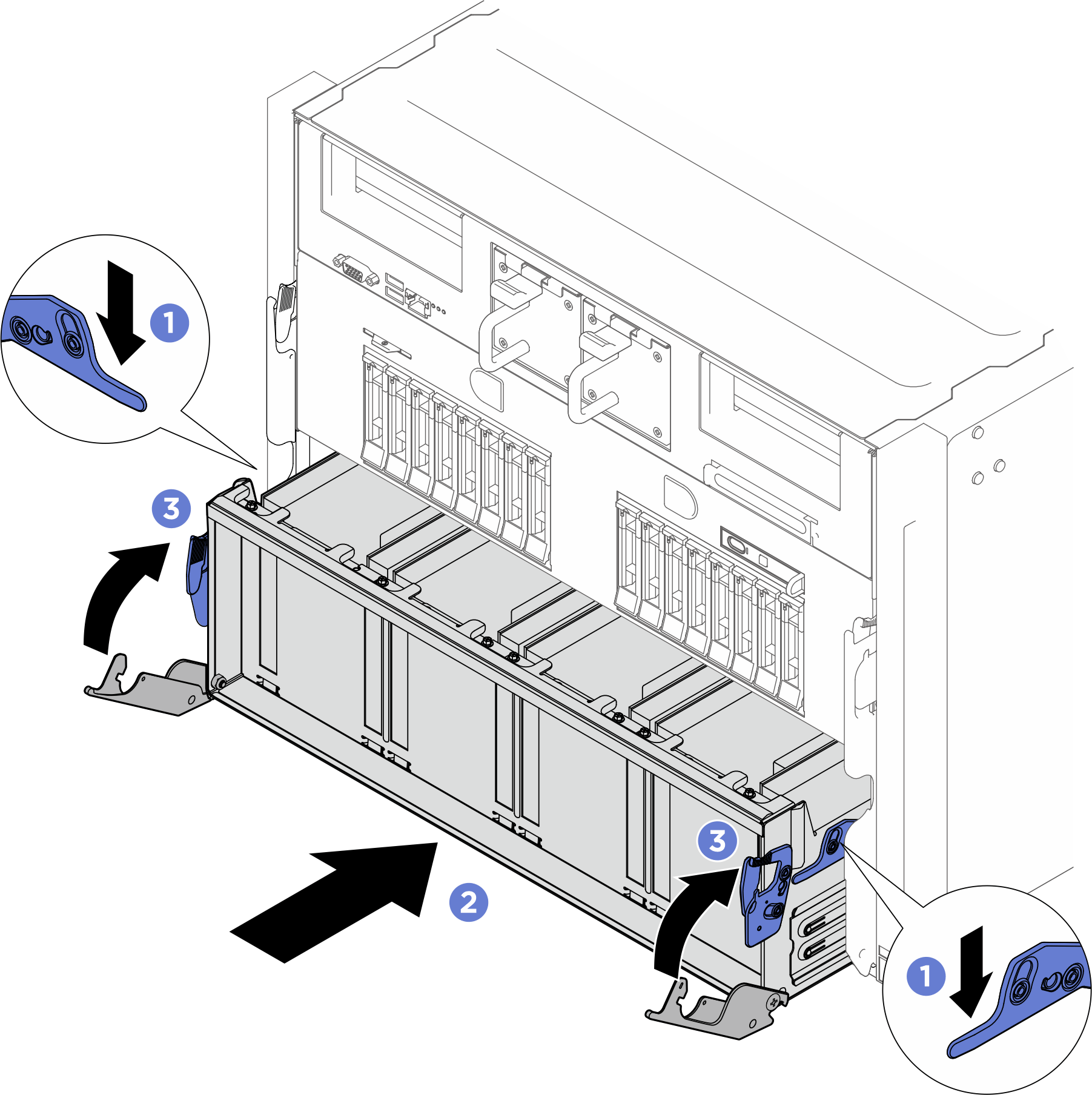

PCIe スイッチ・シャトルをシステム・シャトルに完全に押し込みます。
1. PCIe スイッチ・シャトルの両側にある 2 つの前面ロック・ラッチを押します。
2. PCIe スイッチ・シャトルをシステム・シャトルに完全に押し込みます。
3. 2 つのリリース・レバーを、所定の位置にロックされるまで回転させます。
  図 6. PCIe スイッチ・シャトルの取り付け

完了したら

すべての GPU モジュールとヒートシンク・モジュールを再度取り付けます。GPU およびヒートシンク・モジュールの取り付けを参照してください。
すべての GPU エアー・ダクトを再度取り付けます。GPU エアー・ダクトの取り付けを参照してください。
ケーブルを GPU ベースボードに再接続します。詳しくは、GPU ベースボードのケーブル配線を参照してください。
電源複合システムを再度取り付けます。電源複合システムの取り付けを参照してください。
ケーブル・ホルダー・フレームとバッフル・アセンブリーを再度取り付けます。ケーブル・ホルダー・フレームとバッフル・アセンブリーの取り付けを参照してください。
コンピュート・トレイを再度取り付けます。コンピュート・トレイの取り付けを参照してください。
システム・シャトルを再度取り付けます。システム・シャトルの取り付けを参照してください。
部品交換を完了します。部品交換の完了を参照してください。
