GPU ベースボードの取り外し

GPU ボード・アセンブリーの取り外しを行うには、このセクションの説明に従ってください。この手順は、トレーニングを受けた技術者が行う必要があります。

手順

1. このタスクの準備をします。
   1. システム・シャトルをシャーシから引き出し、リフト・プラットフォームに置きます。システム・シャトルの取り外しを参照してください。
   2. コンピュート・トレイを取り外します。コンピュート・トレイの取り外しを参照してください。
   3. ケーブル・ホルダー・フレームおよびバッフル・アセンブリーを取り外します。ケーブル・ホルダー・フレームおよびバッフル・アセンブリーの取り外しを参照してください。
   4. 電源複合システムを取り外します。電源複合システムの取り外しを参照してください。
   5. GPU ベースボードからケーブルを外します。
   6. すべての GPU エアー・ダクトを取り外します。GPU エアー・ダクトの取り外しを参照してください。
   7. すべての GPU およびヒートシンク・モジュールを取り外します。GPU およびヒートシンク・モジュールの取り外しを参照してください。
2. PCIe スイッチ・シャトルを最初の停止位置まで引きます。
   1. 青色の 2 つのリリース・ラッチを押します。
   2. 2 つのリリース・レバーを、PCIe スイッチ・シャトルに対して垂直になるまで回転させます。
   3. PCIe スイッチ・シャトルを最初の停止位置まで前方に引きます。
      重要

      損傷を避けるため、PCIe スイッチ・シャトルを最初の停止位置まで伸ばした後、2 つのリリース・レバーを後方に押し、所定の位置にロックされていることを確認します。

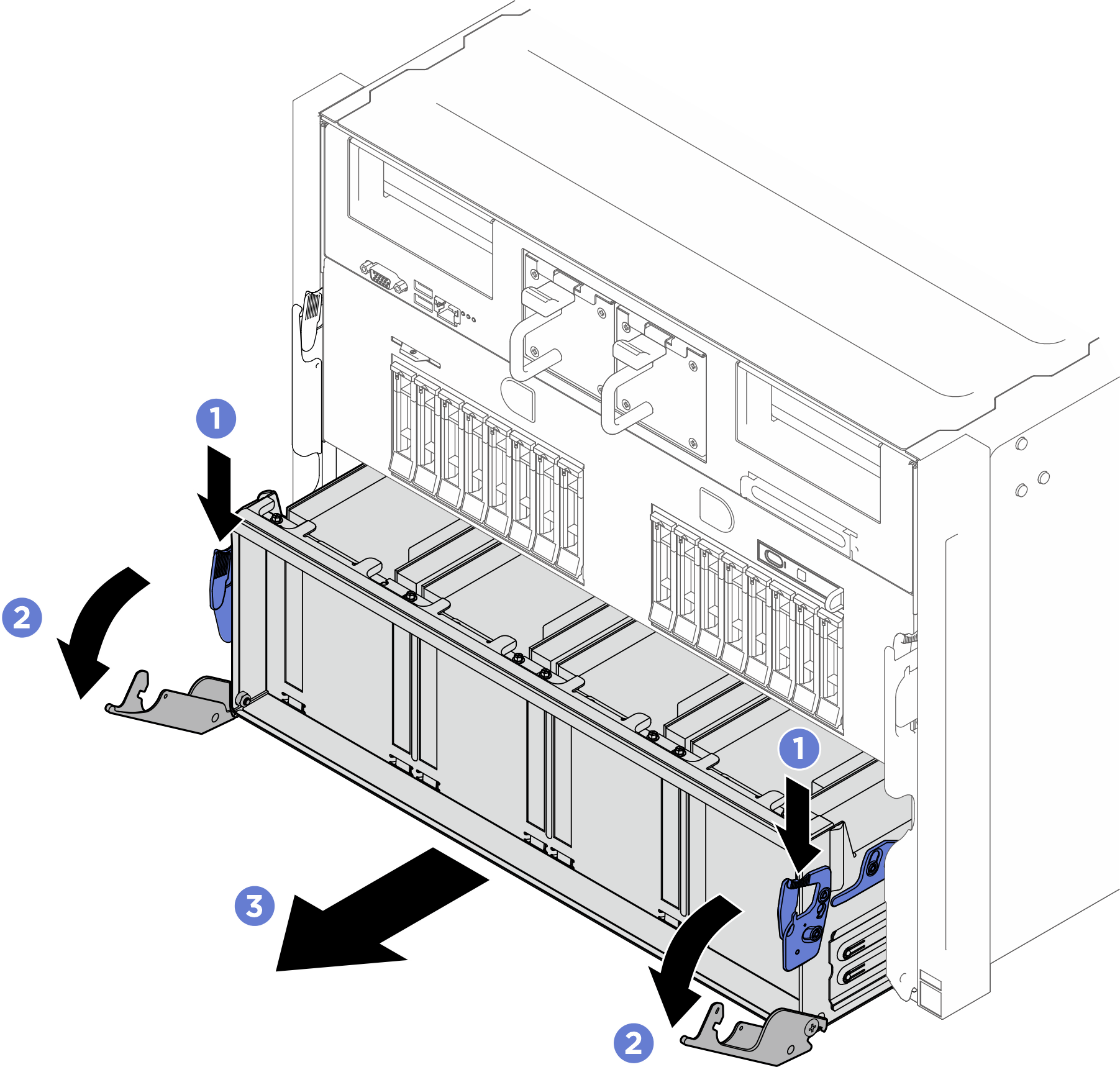

      図 1. PCIe スイッチ・シャトルを最初の停止位置まで引く


3. サポート・ブラケットを取り外します。
   1. サポート・ブラケットを固定している 2 本のねじを緩めます。
   2. サポート・ブラケットを持ち上げて、システム・シャトルから取り外します。

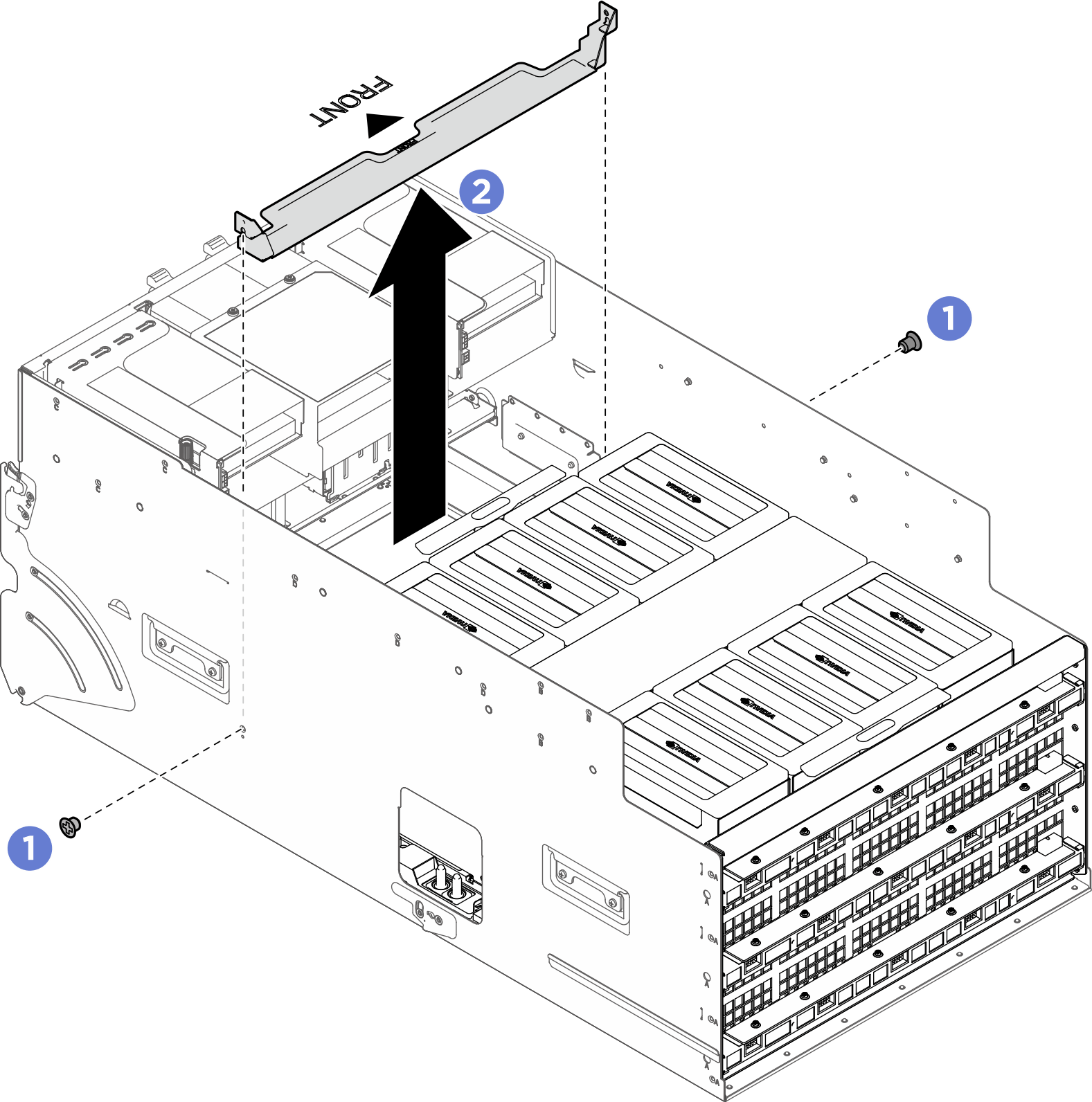

   図 2. サポート・ブラケットの取り外し


4. バルクヘッドを取り外します。
   1. システム・シャトルの両側にある A でマークされた 8 本のねじを緩めます。
   2. バルクヘッドを後方にスライドさせ、システム・シャトルから取り外します。

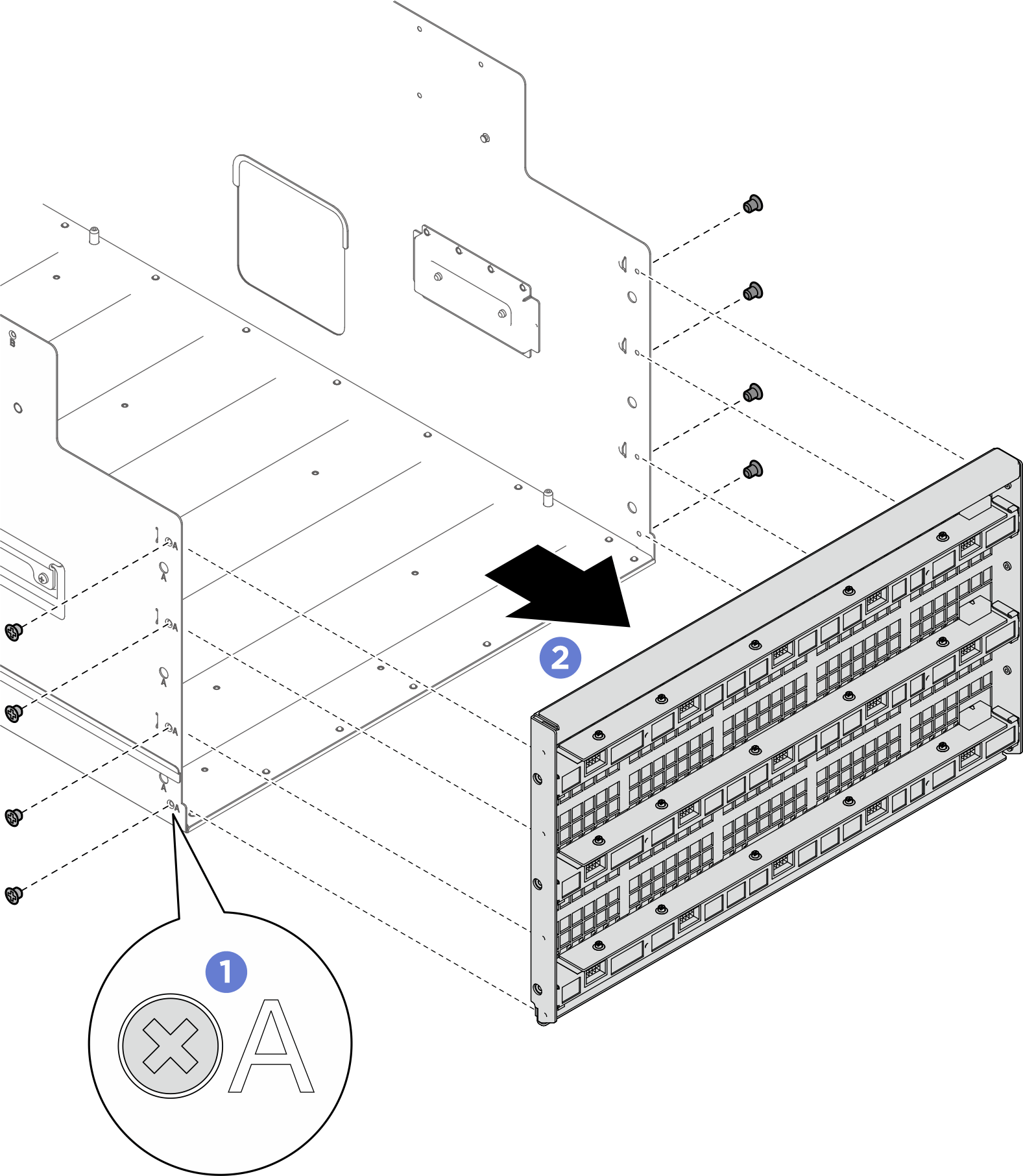

   図 3. バルクヘッドの取り外し


5. NVSwitch ヒートシンクからカバーを取り外します。

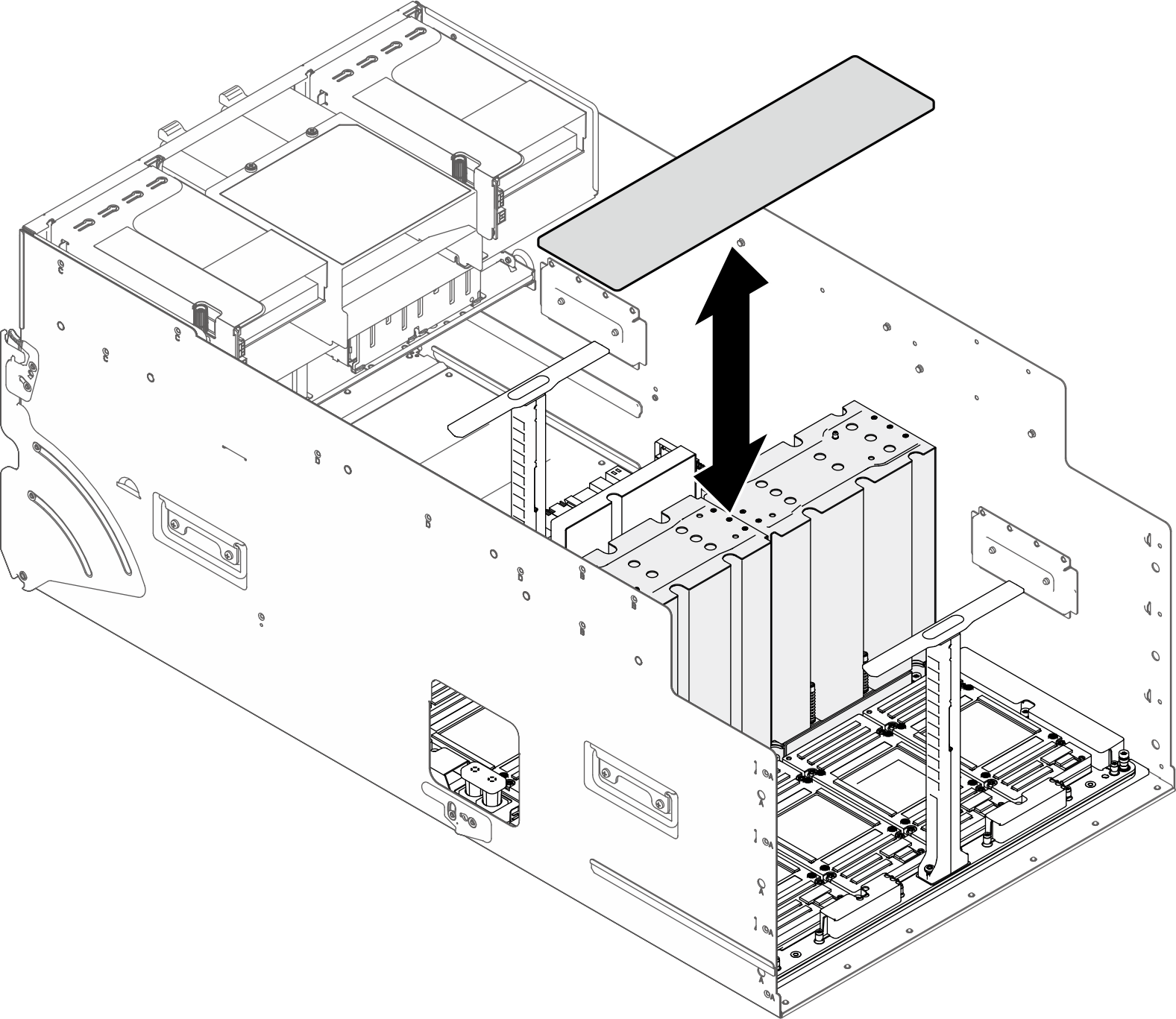

   図 4. NVSwitch ヒートシンク・カバーの取り外し


6. GPU ベースボード上の 18 本の Torx T15 拘束ねじを緩めます。
   注

   トルク・ドライバー・セットでねじを締めたり、緩めたりして、適切なトルクに固定します。参考までに、ねじを完全に締める/緩めるために必要なトルクは 0.6±0.024 ニュートン・メーター、5.3±0.212 インチ・ポンドです。

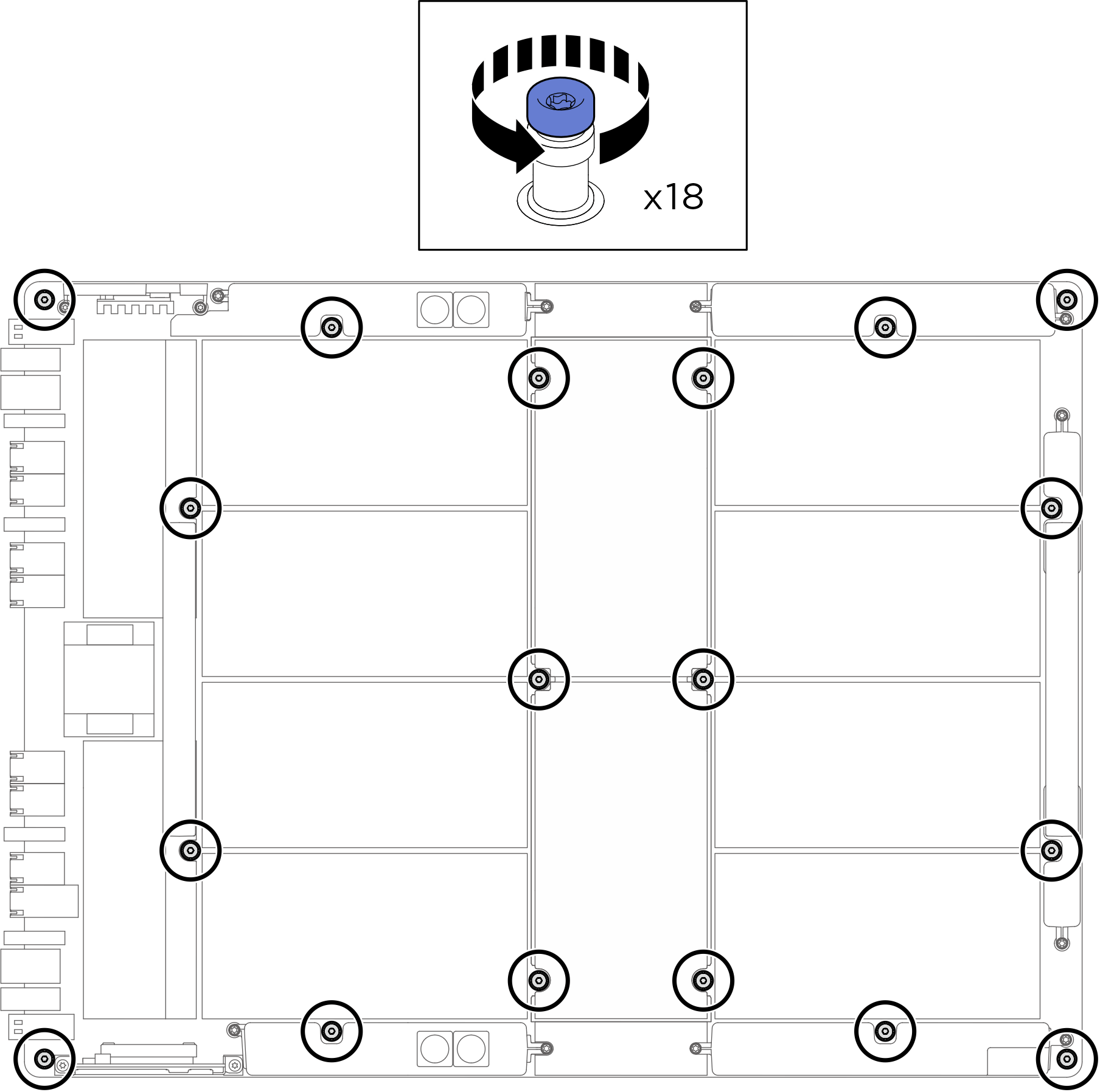

   図 5. ねじの取り外し


7. GPU ベースボードを取り外します。
   1. GPU ベースボードの両側にある 2 つのハンドル (1) を伸ばします。
   2. 2 つのハンドル (1) を持ち、GPU ベースボードを持ち上げてシステム・シャトルから取り出します。

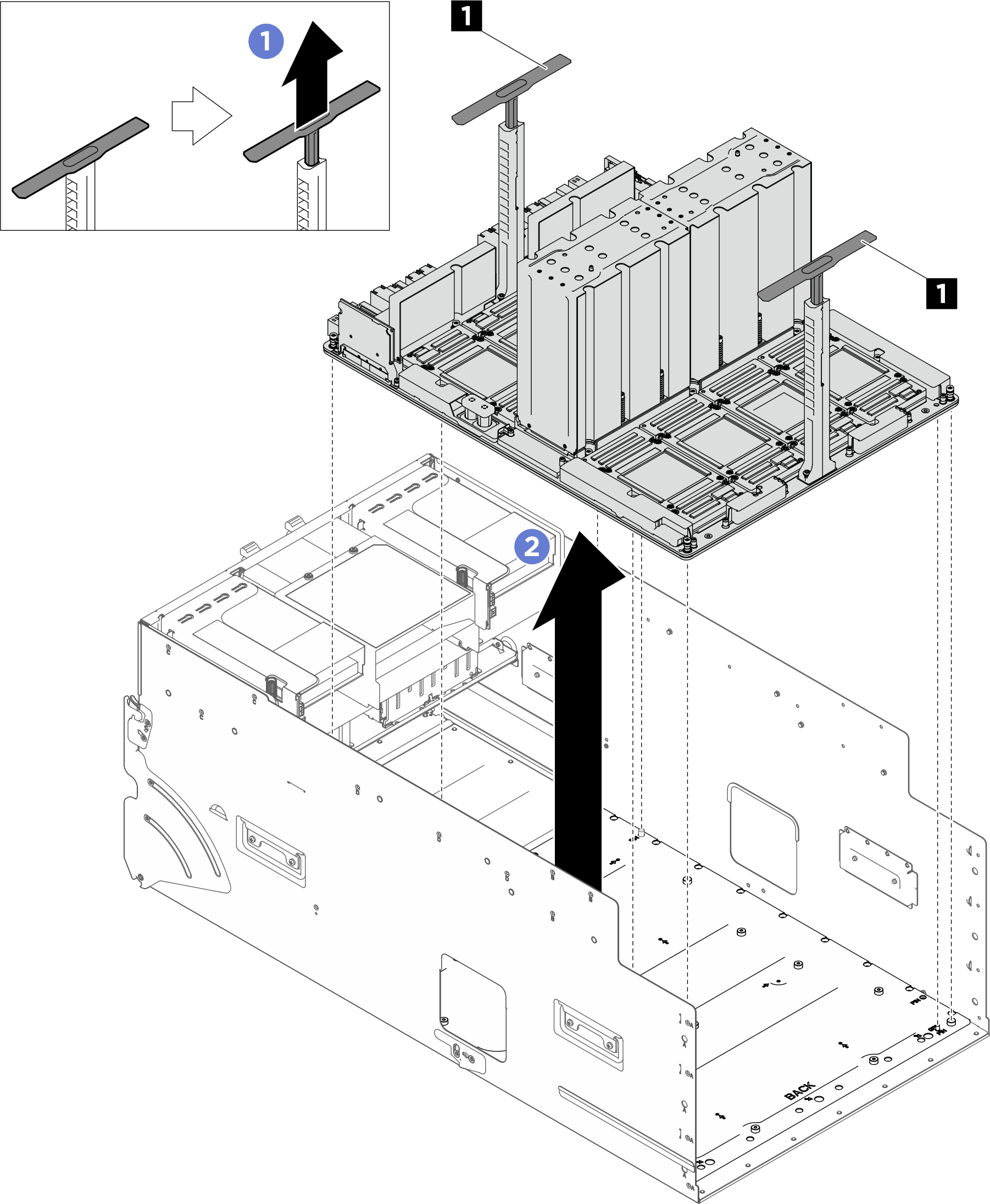

   図 6. GPU ベースボードの取り外し
